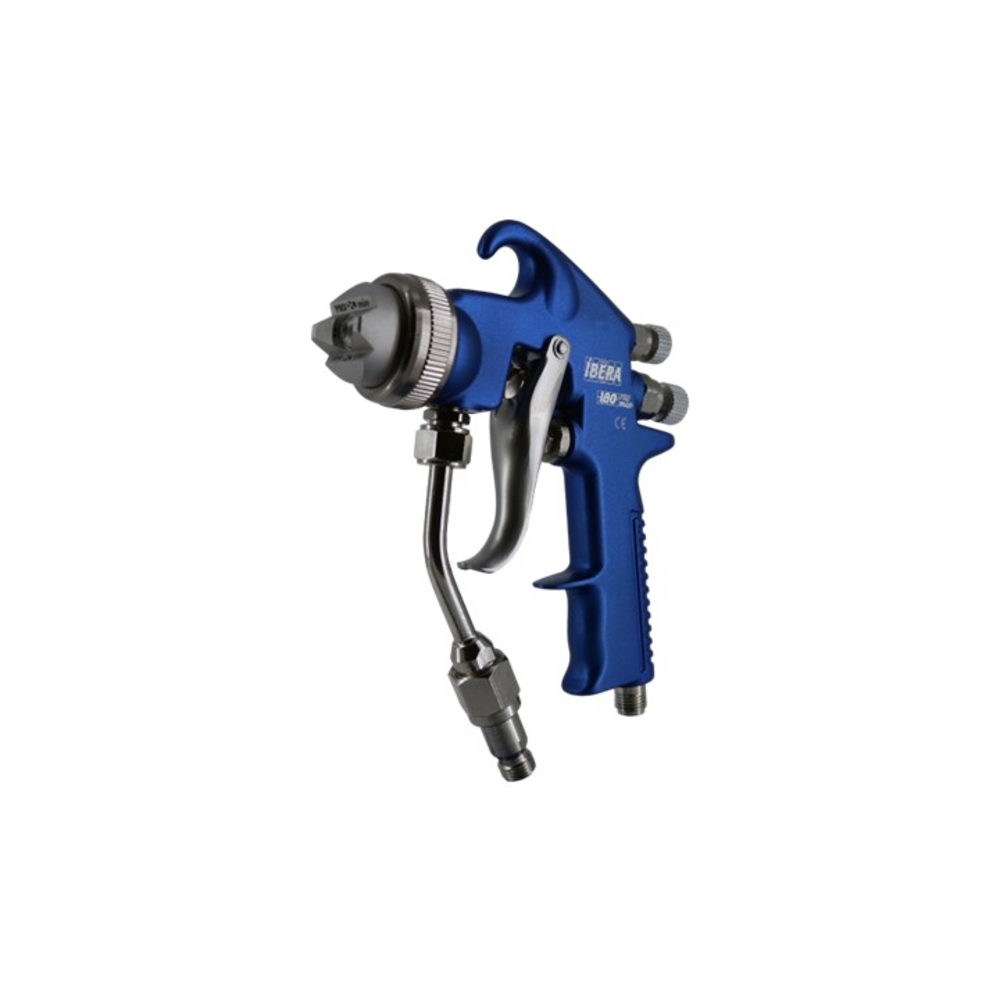

Pistolet LPX 180, haute qualité de pulvérisation, 180 bar maxi, Poignée ergonomique en alu anodisée, Molette de réglage (débit produit, débit air et largeur de jet), Chapeau d'air haute précision, Passage produit inox, buse non comprise
Guide d'utilisation

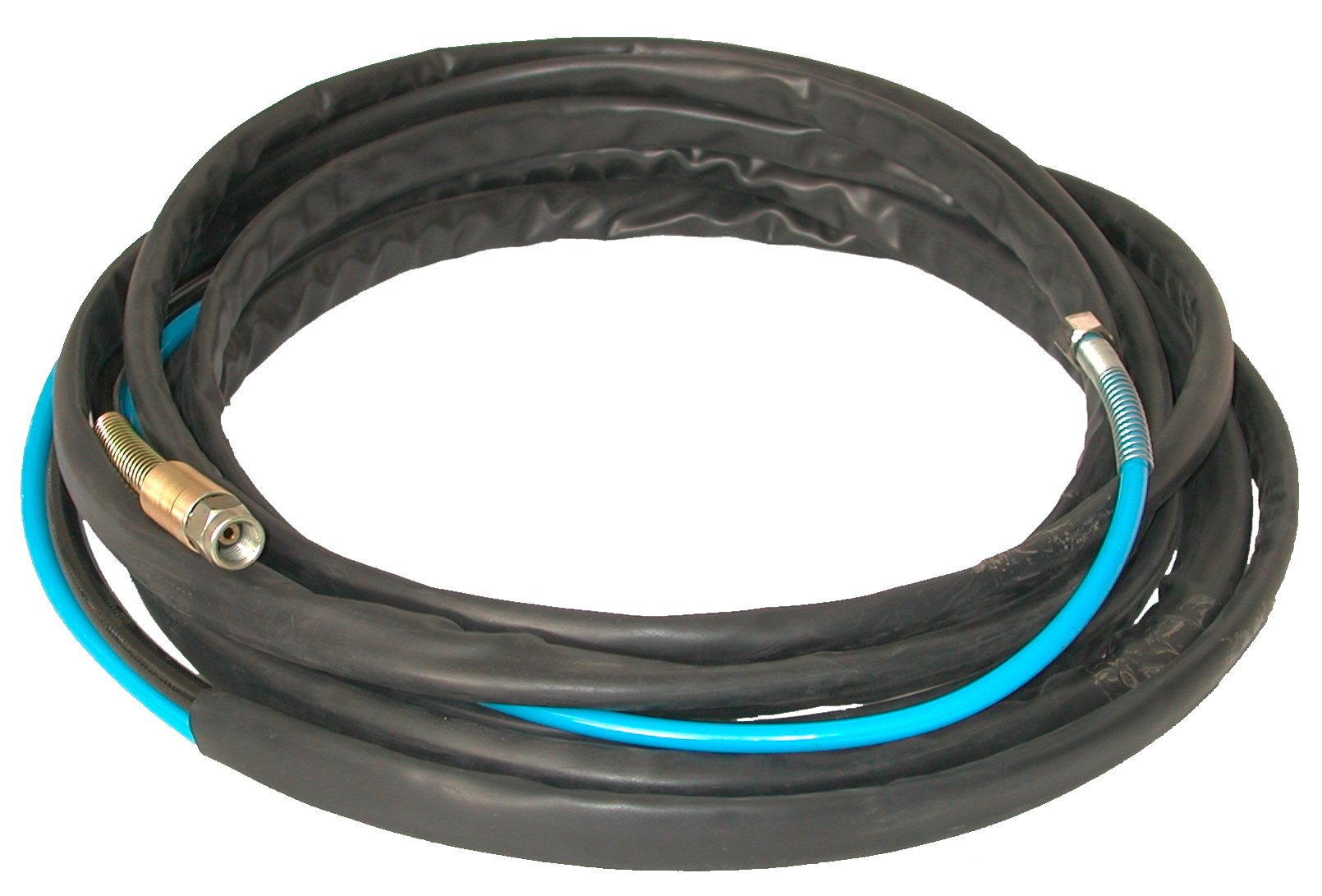

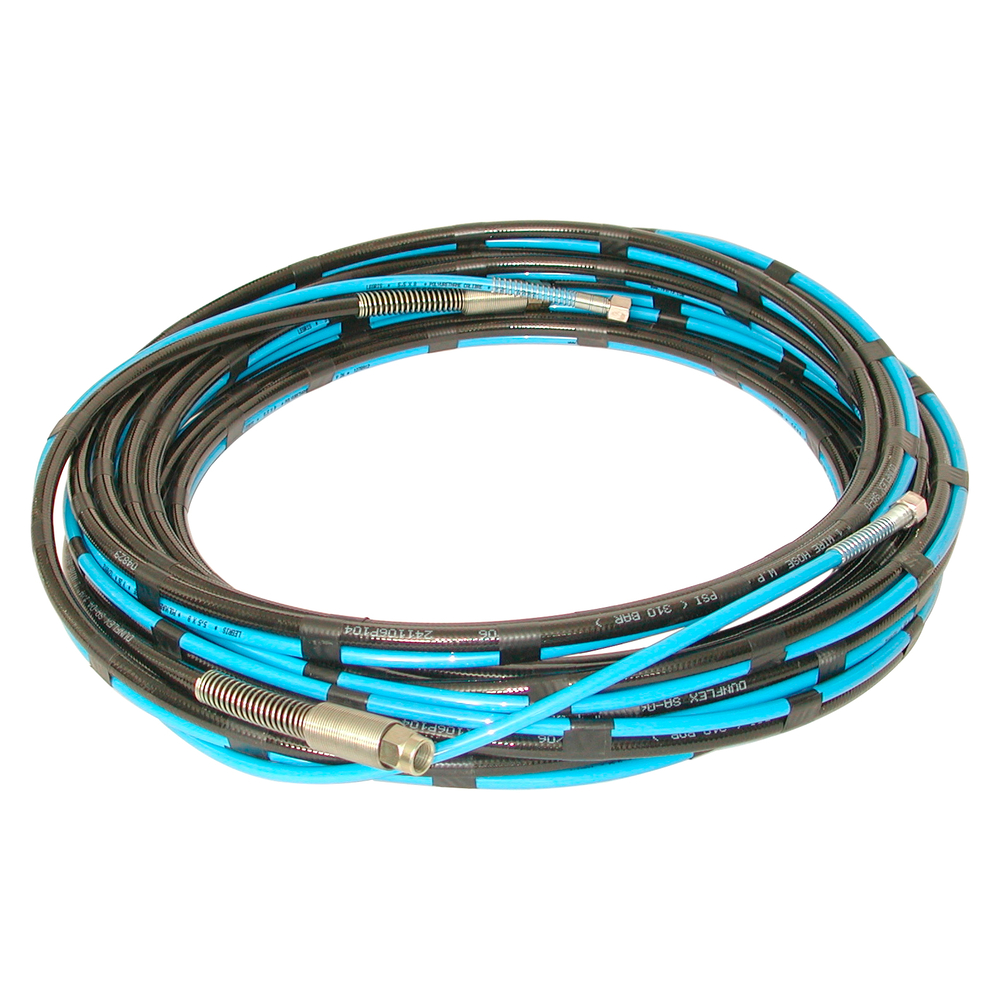

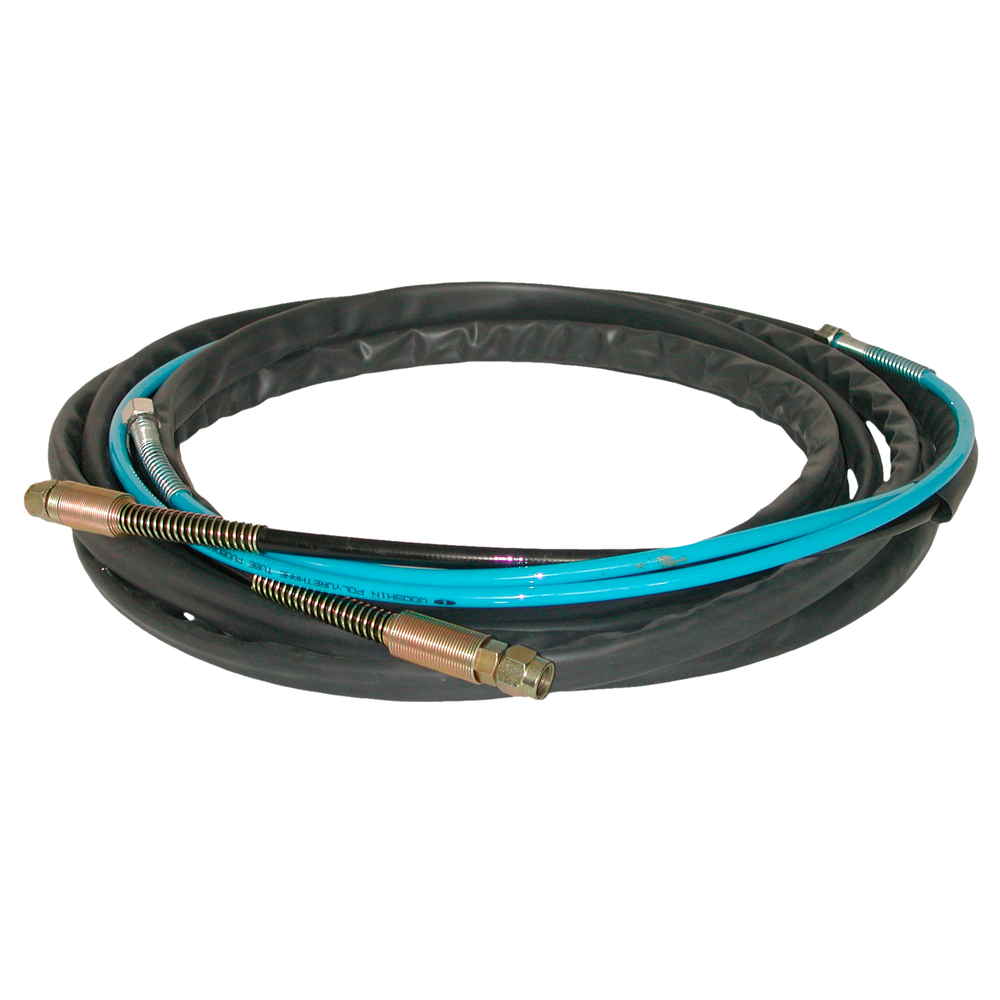

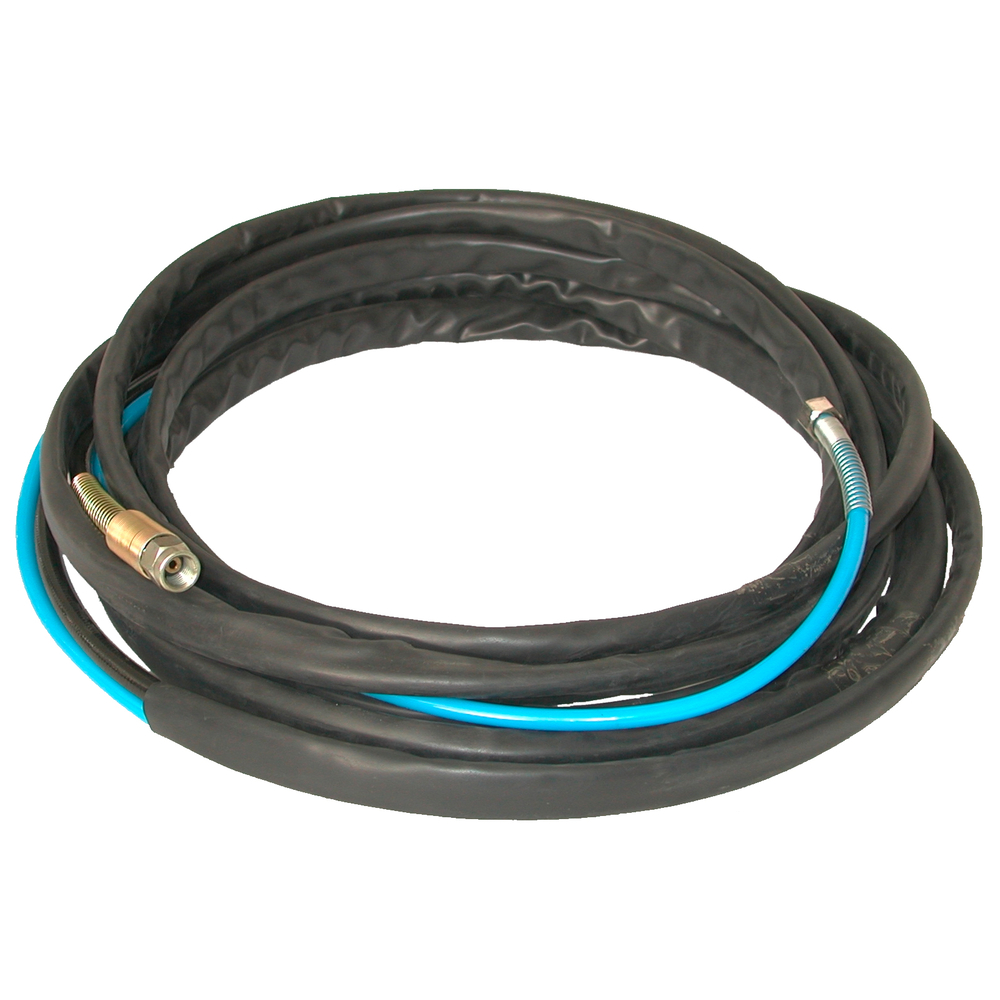

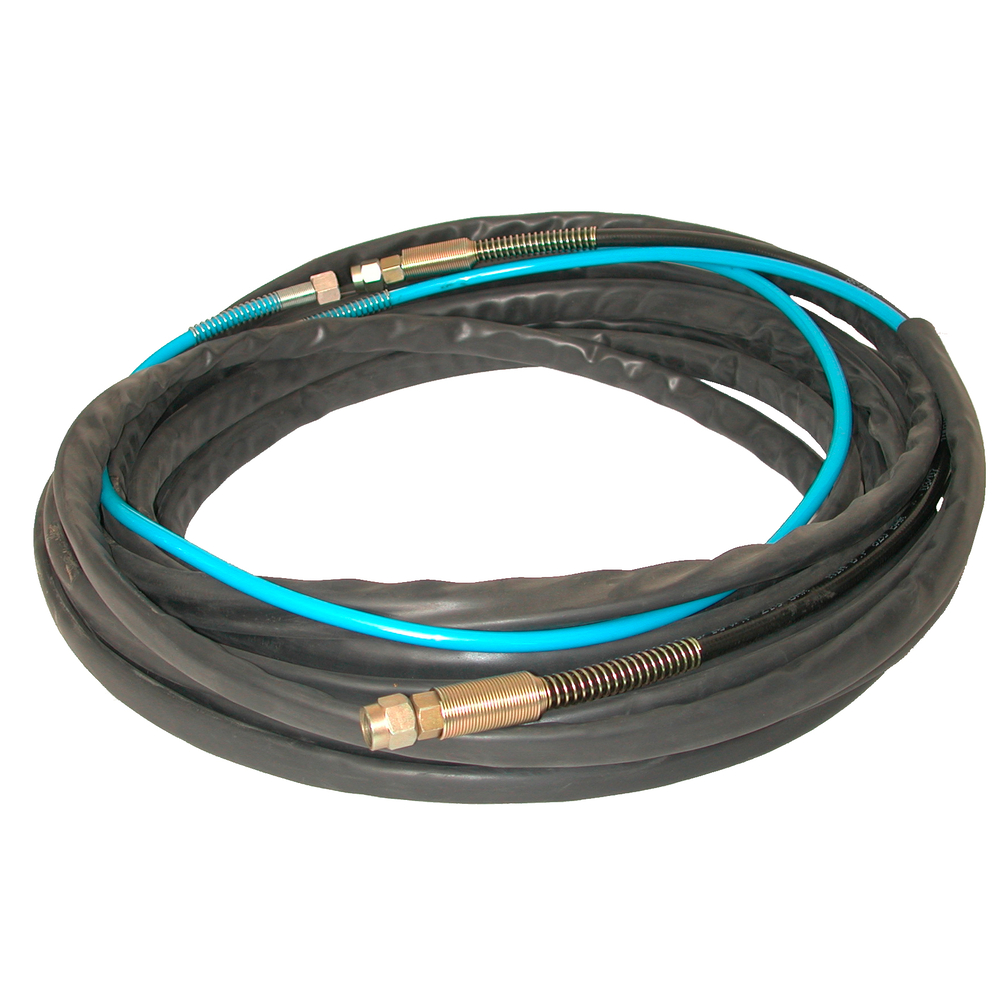

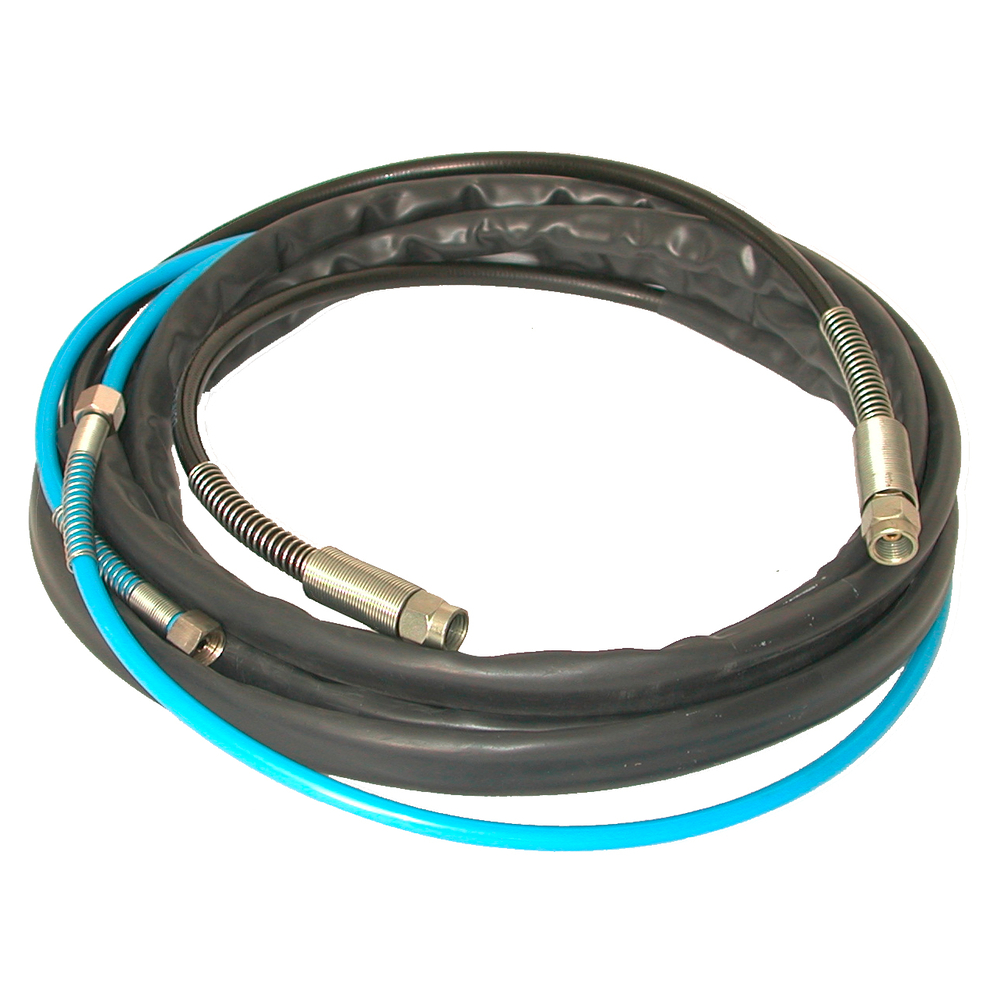

Le pistolet LPX 180 s’utilise en le raccordant à une pompe via un tuyau mixte : un tuyau air sur l’entrée d’air du pistolet et sur la sortie du détendeur de pression, et un tuyau produit (antistatique) sur l’entrée produit du pistolet et la sortie produit de la pompe. Après avoir amorcé la pompe, il faut dévisser la molette de réglage du débit produit, choisir et installer une buse compatible avec le filtre peinture livré, puis vérifier l’état du joint de buse ou du joint micro filtre avant de visser l’ensemble chapeau d’air + buse sur le pistolet. Le positionnement de la buse se fait grâce à un pion de centrage et une encoche dans le chapeau d’air. Le pistolet doit être placé en position verticale ou horizontale selon l’orientation souhaitée du jet.
Ensuite, il faut régler la pression d’air à l’entrée de la pompe pour obtenir le débit produit souhaité, puis augmenter progressivement la pression d’air au pistolet pour obtenir un jet homogène sans cornes. La taille du jet peut être ajustée avec la molette dédiée. En cas de débit trop faible ou trop important, une autre buse doit être utilisée.
L’usage du pistolet se fait en maintenant un jet perpendiculaire à la surface à peindre, en évitant les mouvements brusques ou saccadés. Les passes croisées ne couvrent pas correctement les supports. Il est conseillé de ne pas presser la gâchette avant de commencer le mouvement du bras, ni de la relâcher avant d’avoir fini le mouvement, afin d’obtenir un recouvrement régulier des passes.
Le pistolet est destiné à la pulvérisation de vernis, laques, polyuréthanes et bi-composants. Il est utilisé dans des conditions où un air propre est disponible et avec des produits filtrés pour éviter le colmatage du filtre ou de la buse.
En cas de dysfonctionnement, comme un produit qui ne sort plus, un débit faible, un jet déformé ou un brouillard de pulvérisation important, il convient de couper l’alimentation d’air, décomprimer les tuyaux, démonter et nettoyer la buse, le filtre ou le chapeau d’air selon le défaut. D’autres causes comme une prise d’air dans le circuit ou un réglage inadapté doivent être vérifiées et corrigées conformément aux indications.
Le nettoyage courant consiste à tremper le filtre peinture dans un solvant et à le brosser doucement, nettoyer régulièrement l’extérieur de la buse avec un pinceau fin et du solvant, et en cas d’arrêt prolongé, plonger la buse et le chapeau d’air dans un récipient de solvant. Il faut lubrifier le presse-étoupe de l’aiguille et éviter l’utilisation de brosses métalliques ou de plonger le pistolet dans le solvant. Avant chaque utilisation, vérifier l’état et la présence du joint dans la buse.
Le pistolet est livré en malette avec un filtre peinture 100 mailles, une clé de démontage et une brosse de nettoyage pour faciliter son entretien et son rangement.
FAQ : Questions / Réponses :
Quelles sont les caractéristiques techniques principales du pistolet LPX 180 ?
Le pistolet LPX 180 supporte une pression maximale de 180 bars avec une consommation d’air de 188 L/min. Il est équipé d’un raccord produit et d’un raccord entrée d’air en 1/4’’. Son poids est de 0,6 kg, ce qui facilite sa manipulation prolongée.
Comment se réalise le réglage du débit et de la forme du jet ?
Le pistolet dispose de deux molettes de réglage : une pour le débit produit et une autre pour la largeur du jet. Le chapeau d’air haute précision permet d’obtenir un jet homogène et fin. Le positionnement de la buse dans le chapeau d’air est assuré par un pion de centrage et une encoche, garantissant un bon alignement.
Quels sont les éléments livrés avec le pistolet et leur utilité ?
Le coffret comprend le pistolet LPX 180, un filtre peinture 100 mailles, une clé de démontage et une brosse de nettoyage, le tout livré en mallette pour faciliter le transport et la protection de l’outil.
Quelles sont les principales recommandations pour l’installation et la mise en route ?
Le pistolet doit être raccordé à la pompe via un tuyau mixte : un tuyau air sur l’entrée d’air et un tuyau produit antistatique sur l’entrée produit. Après amorçage, il faut choisir et installer une buse compatible avec le filtre, vérifier l’état des joints, puis régler la pression d’air à l’entrée de la pompe et au pistolet pour obtenir un jet homogène sans cornes.
Quels sont les principaux points à vérifier en cas de dysfonctionnement ?
Les causes fréquentes sont une buse ou un filtre bouché, un chapeau d’air sale, une prise d’air dans le circuit ou un réglage inadéquat. Il convient de couper l’alimentation d’air, décomprimer le système, démonter et nettoyer les éléments concernés, et vérifier l’état des joints et des réglages conformément aux indications fournies.
Comment le pistolet LPX 180 assure-t-il la sécurité lors de son utilisation ?
Le pistolet doit être utilisé dans des locaux bien ventilés, éloigné des sources d’inflammation. Il est impératif de ne pas pointer le pistolet vers une personne, de ne pas pulvériser sans garde-buse, et de verrouiller la gâchette à chaque arrêt. La mise à la terre du pistolet via le flexible produit est obligatoire pour réduire les risques d’électricité statique.
