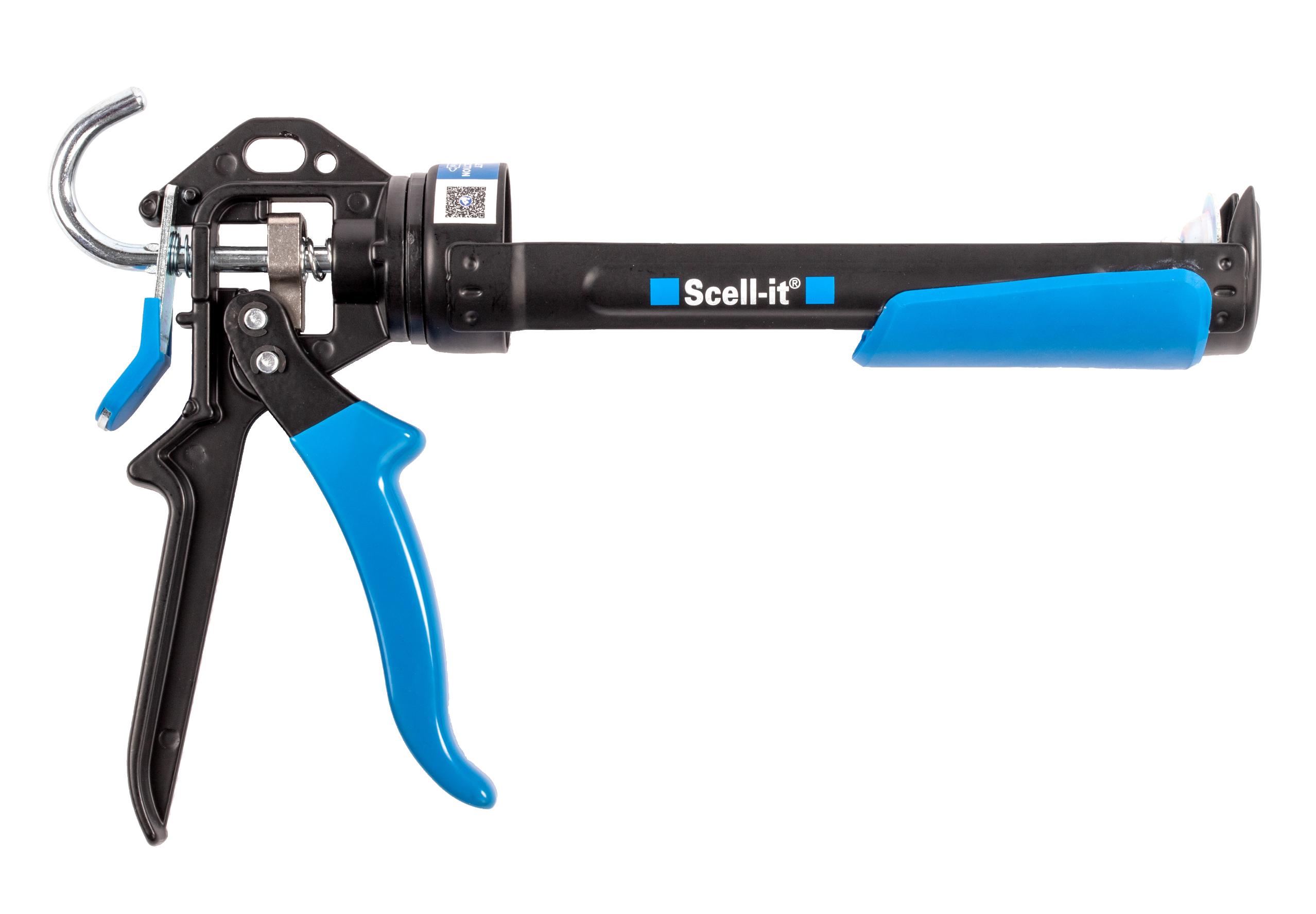

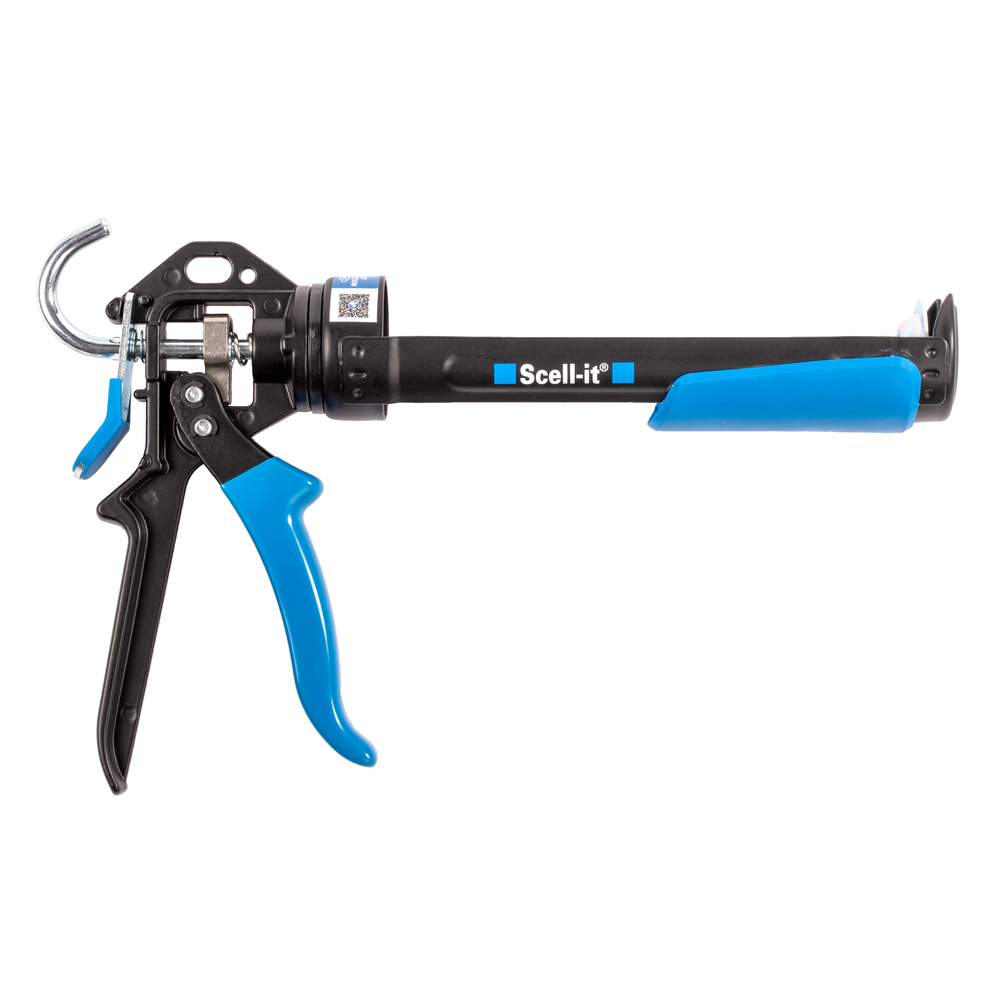

Le pistolet manuel professionnel SCELL-IT VI-P215 est conçu pour l’extrusion de cartouches de 280 à 310 ml, adapté aux produits à viscosité moyenne et forte.
Il est idéal pour l’application de joints, le scellement chimique, ainsi que le collage de lambris.
Sa construction robuste en acier renforcé assure une durabilité accrue.
L’ergonomie est optimisée grâce à une zone de préhension "Soft Touch" et une poignée avant également "Soft Touch" pour un confort d’utilisation maximal.
Le berceau rotatif permet un accès facilité dans toutes les configurations d’utilisation.
Un crochet « échelle » intégré facilite la suspension et le rangement du pistolet.
La puissance d’extrusion atteint 2 000 N (200 kgf) avec une force manuelle de seulement 15 kg, grâce à un ratio de démultiplication de 1 : 15.
La course de la tige de poussée est de 7 mm à chaque pression sur la poignée.
Le poids total de l’outil est de 750 g, avec des dimensions de 360 x 210 mm.
Ce pistolet est compatible avec les cartouches classiques de 280 à 310 ml, les cartouches coaxiales (1:10) de diamètre 50 mm, ainsi qu’avec des poches ou « peel pack » de 150 à 160 ml.
Son fonctionnement est simple et précis :
- Actionner la gâchette de déverrouillage pour reculer manuellement la tige de poussée via la tirette.
- Placer la cartouche ouverte dans le berceau.
- Presser la poignée pour faire avancer la tige jusqu’au contact avec le culot de la cartouche.
- Pour une meilleure prise en main, il est conseillé de placer une main sur la poignée et l’autre sur la zone de préhension à l’extrémité du berceau.
- Presser la poignée pour extruder le produit contenu dans la cartouche.
- Pour stopper l’extrusion, actionner à nouveau la gâchette de déverrouillage « Anti-goutte ».
Ce pistolet d’extrusion premium allie performance, précision, confort et robustesse pour une utilisation professionnelle efficace et agréable.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Ce pistolet est compatible avec des cartouches de 280 ml à 310 ml, incluant les cartouches coaxiales, « poches » ou « peel pack ». Il permet également l’utilisation de cartouches de 150 ml à 160 ml.
Le pistolet génère une force d’extrusion de 2000 N (200 kgf) avec une pression manuelle de 15 kg, facilitant ainsi l’extrusion de produits à viscosité moyenne à forte comme les mastics, silicones ou scellements chimiques.
Le pistolet est construit avec un berceau en acier renforcé, assurant une grande solidité et durabilité même en conditions d’utilisation intensives sur chantier.
Il dispose d’une conception ergonomique avec une poignée avant et une zone de préhension « Soft Touch » pour un meilleur guidage et une prise en main confortable. Le berceau rotatif facilite l’accès dans toutes les configurations d’application.
Le pistolet possède une gâchette de déverrouillage « anti-goutte » permettant de stopper rapidement l’extrusion pour éviter le gaspillage et un crochet « échelle » pour suspendre ou ranger facilement l’outil.
