Pistolet rivetage aveugle 296,6 mm pneumatique hydraulique avec 5 embouchures HAZET - 9037N-2
Référence : H1229037N2
Découvrez Pistolet rivetage aveugle 296,6 mm pneumatique hydraulique avec 5 embouchures HAZET - 9037N-2 disponible à l'achat
Les points clés
- Puissance élevée de 14 700 N pour un rivetage efficace
- Compatible avec rivets jusqu’à 6,4 mm en acier et aluminium
- Poignée isolée contre le froid pour un meilleur confort
- Fonctionnement pneumatique hydraulique peu bruyant
- Cinq embouchures incluses pour une grande polyvalence
777,77 € TTC 648,14 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Certificat
1 document
Voir plus de documents

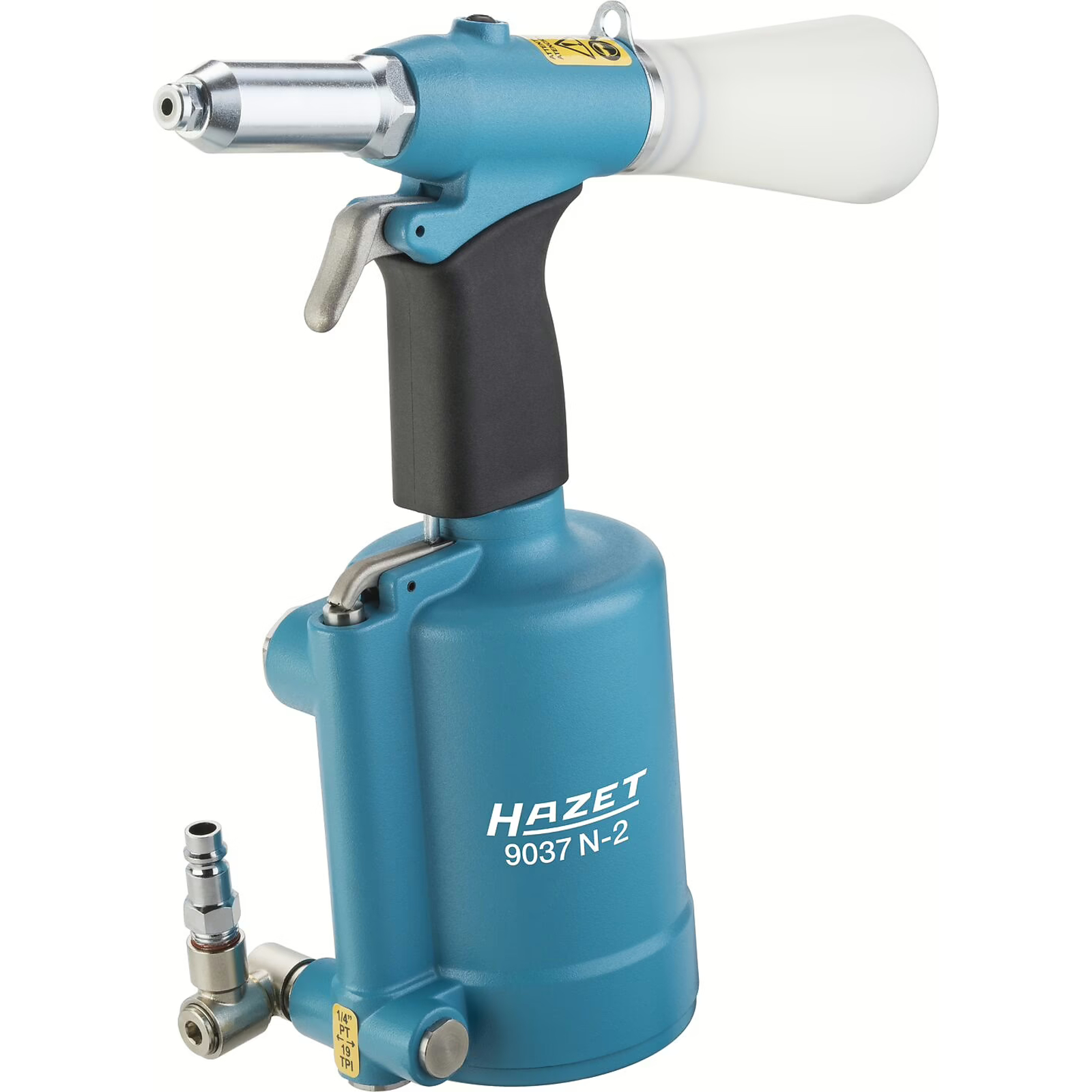

Le pistolet de rivetage aveugle pneumatique hydraulique HAZET 9037N-2 est un outil professionnel conçu pour un rivetage en continu.
Il est adapté aux rivets en acier, acier inoxydable, aluminium et cuivre jusqu'à un diamètre de 6,4 mm.
Cet outil convient pour des rivets de tailles 3,0, 3,2, 4,0, 4,8, 5,0, 6,0 et 6,4 mm.
Le pistolet fonctionne selon un principe pneumatique/hydraulique, garantissant une puissance élevée de 14 700 N pour un rivetage efficace.
Il offre une amplitude de course de 15,8 mm et nécessite une quantité d'air de 2,64 litres par course.

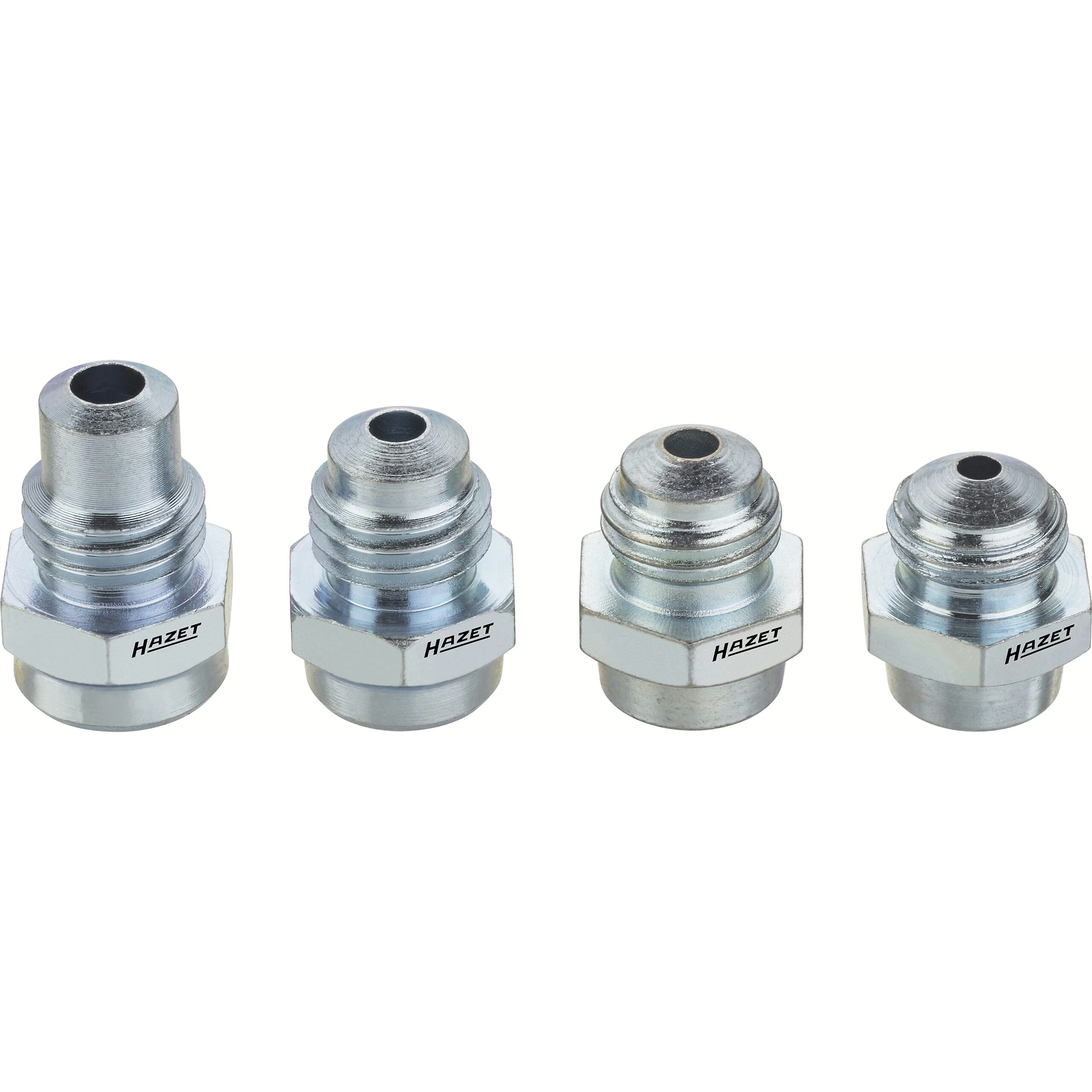

Le pistolet est équipé de cinq embouchures, dont une est prémontée, avec un filetage de taille M10 x 1,25.
Ces embouchures sont rangées dans la partie inférieure de l’outil, facilitant leur accessibilité.

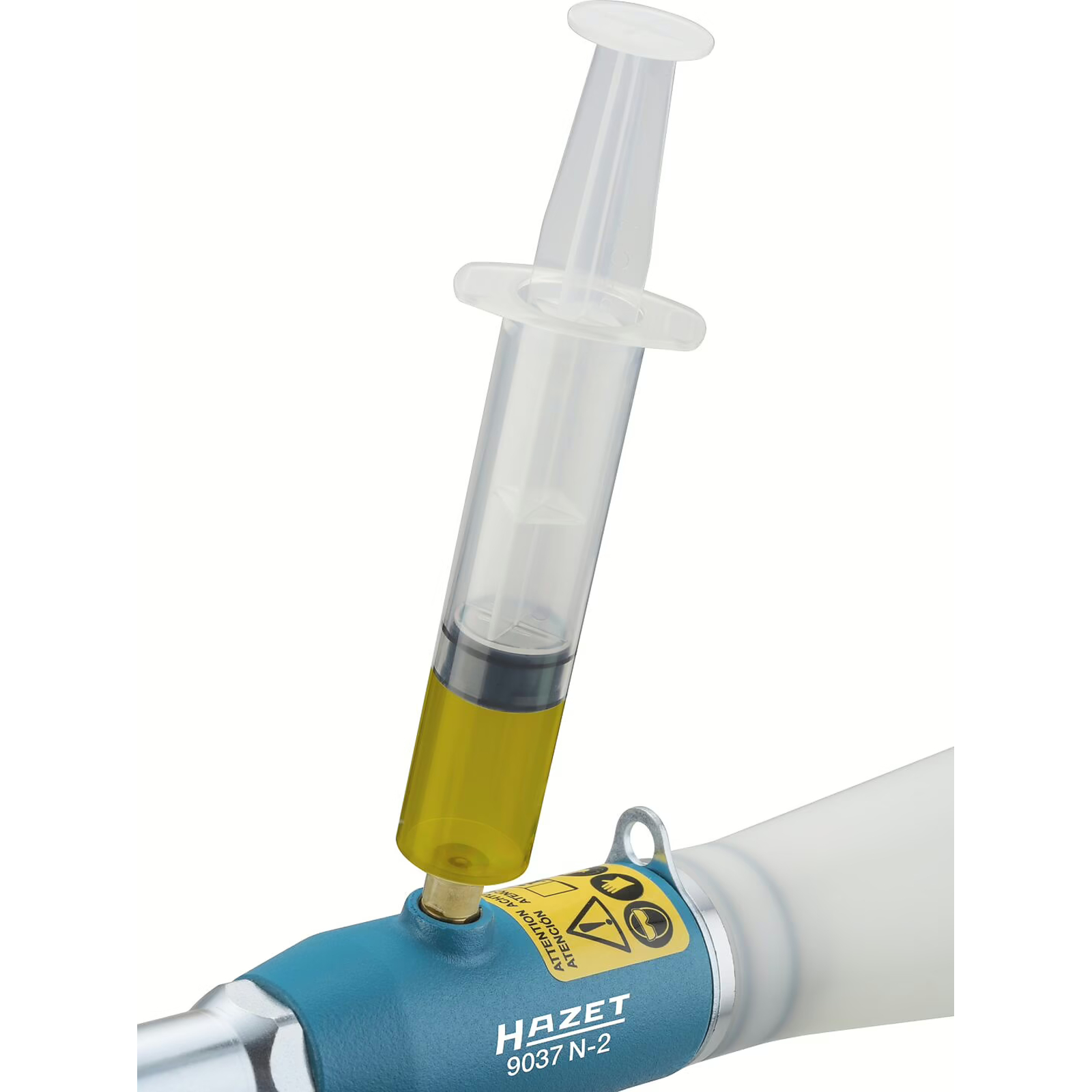

Le remplissage d’huile est simplifié grâce à un design spécial, et un kit de maintenance est inclus pour le contrôle de l’huile, qui fonctionne par montée en pression hydraulique.
Cet outil est particulièrement peu bruyant et intègre un cardan pour une utilisation flexible.

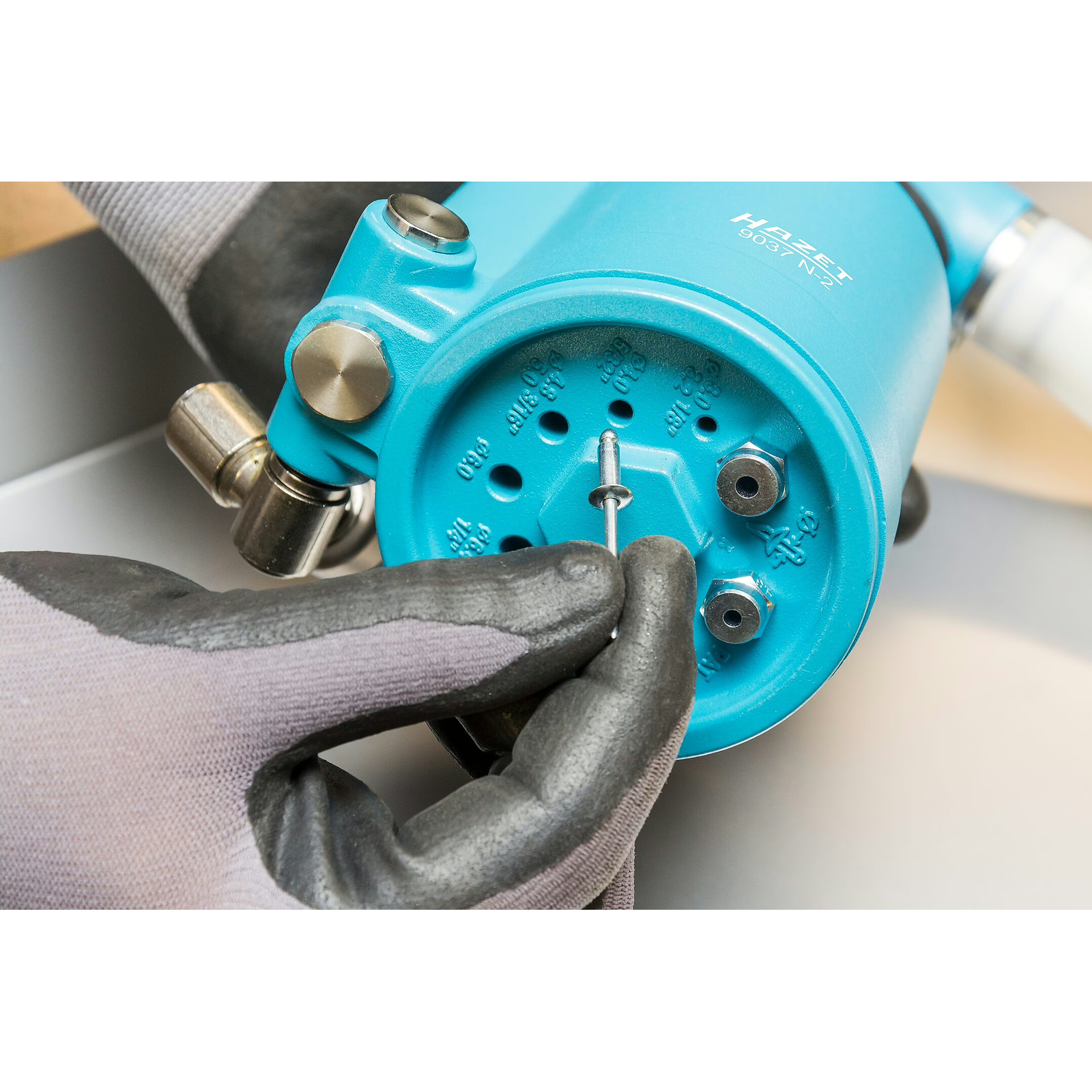

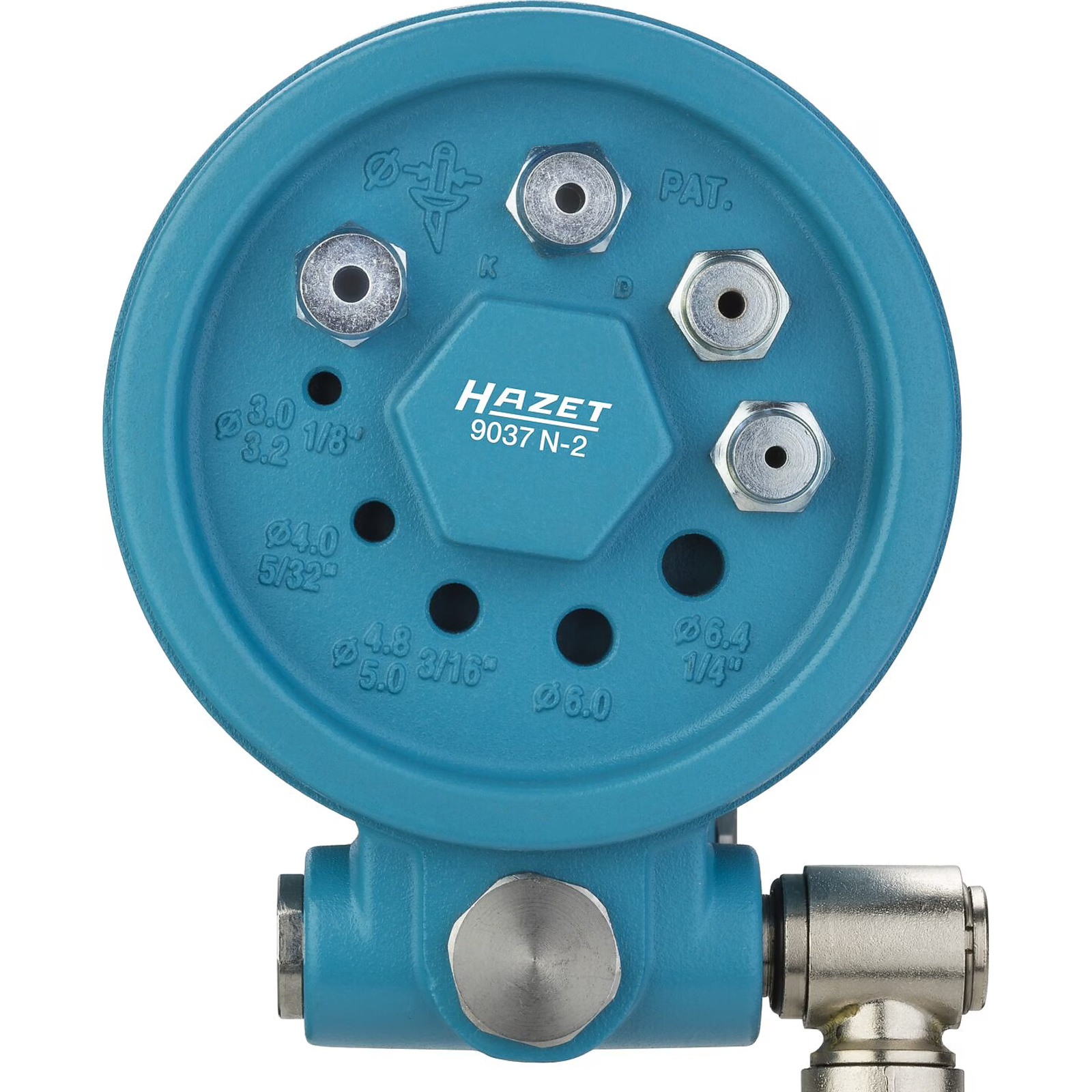

Un gabarit pour rivet et embouchure est également intégré dans la partie inférieure du pistolet.
La poignée est isolée contre le froid, améliorant le confort d'utilisation.
Les caractéristiques techniques précises sont les suivantes :

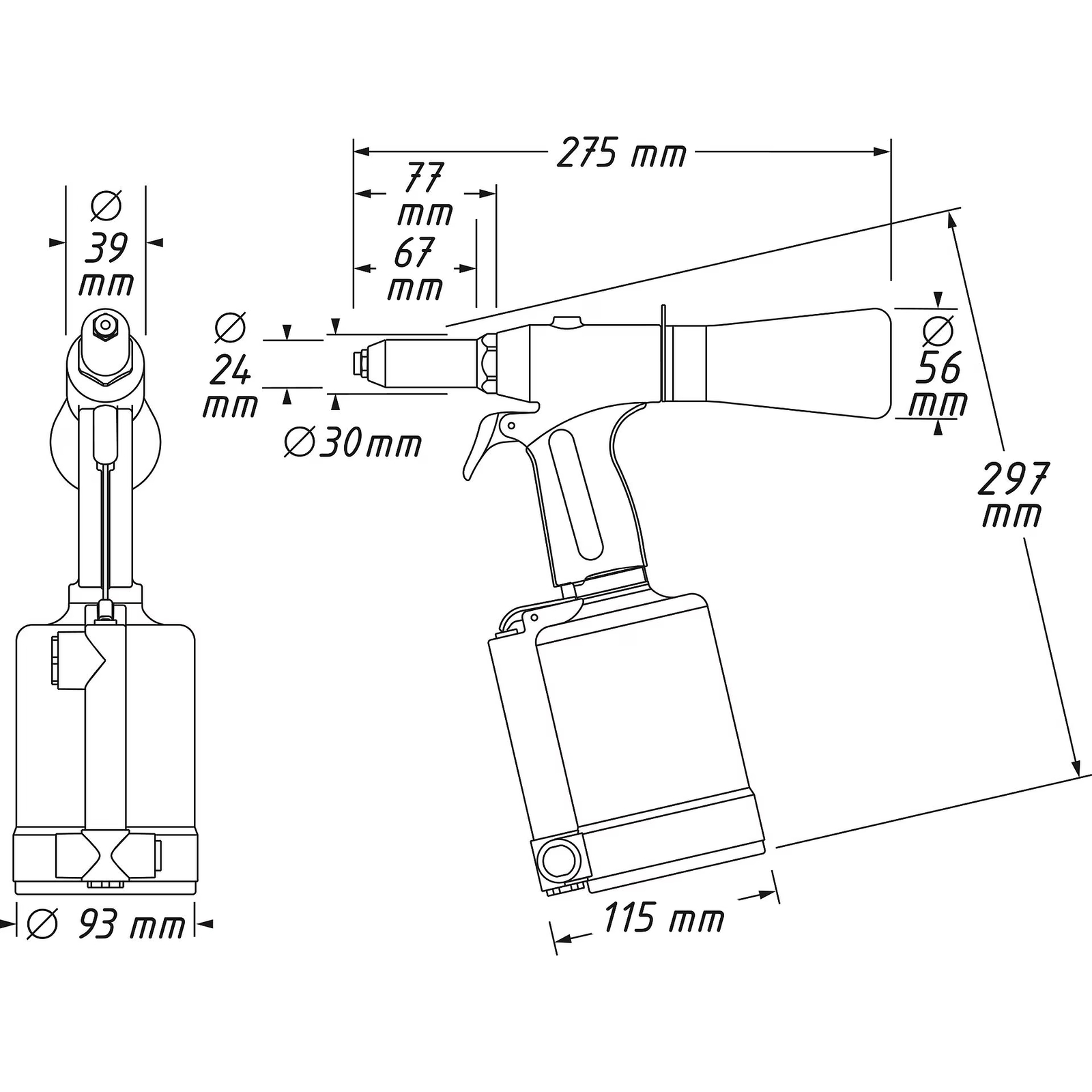

- Longueur totale de 296,6 mm
- Poids net de 2,11 kg
- Entrée du raccord d'air avec filetage intérieur de 12,91 mm (1/4")
- Raccord de taille nominale 7,2 inclus
- Diamètre de tuyau recommandé de 10 mm
- Pression de service de 6,3 bars
Le pistolet est livré avec un ensemble complet d’embouchures adaptées aux différents diamètres de rivets, permettant une grande polyvalence.
L'ensemble des pièces détachées est disponible, assurant une maintenance facilitée.
Cet outil est idéal pour les professionnels recherchant un pistolet de rivetage performant, robuste, et confortable à utiliser dans des conditions exigeantes.
Le pistolet de rivetage aveugle pneumatique hydraulique HAZET 9037N-2 est un outil professionnel conçu pour un rivetage en continu, adapté aux rivets en acier, acier inoxydable, aluminium et cuivre jusqu’à un diamètre de 6,4 mm. Il convient aux rivets de tailles 3,0, 3,2, 4,0, 4,8, 5,0, 6,0 et 6,4 mm.
Le fonctionnement pneumatique/hydraulique assure une puissance élevée de 14 700 N et une amplitude de course de 15,8 mm pour un rivetage efficace. La consommation d’air est de 2,64 litres par course, avec une pression de service recommandée de 6,3 bars. L'entrée du raccord d’air possède un filetage intérieur de 12,91 mm (1/4") et un raccord de taille nominale 7,2 est inclus. Le diamètre de tuyau recommandé est de 10 mm.
Le pistolet mesure 296,6 mm de longueur et pèse 2,11 kg. Il est équipé de cinq embouchures, dont une est prémontée, avec un filetage de taille M10 x 1,25. Ces embouchures sont rangées dans la partie inférieure de l’outil, facilitant leur accessibilité. Un gabarit pour rivet et embouchure est également intégré dans cette zone.
Le design intègre un remplissage d’huile simplifié et un kit de maintenance pour le contrôle de l’huile par montée en pression hydraulique. Le pistolet est particulièrement peu bruyant et dispose d’un cardan pour une utilisation flexible. La poignée est isolée contre le froid, améliorant le confort lors de l’utilisation.
Cet outil robuste et performant est idéal pour les professionnels recherchant un pistolet de rivetage fiable et confortable à utiliser dans des conditions exigeantes. L’ensemble des pièces détachées est disponible, facilitant la maintenance.
Le fonctionnement pneumatique/hydraulique assure une puissance élevée de 14 700 N et une amplitude de course de 15,8 mm pour un rivetage efficace. La consommation d’air est de 2,64 litres par course, avec une pression de service recommandée de 6,3 bars. L'entrée du raccord d’air possède un filetage intérieur de 12,91 mm (1/4") et un raccord de taille nominale 7,2 est inclus. Le diamètre de tuyau recommandé est de 10 mm.
Le pistolet mesure 296,6 mm de longueur et pèse 2,11 kg. Il est équipé de cinq embouchures, dont une est prémontée, avec un filetage de taille M10 x 1,25. Ces embouchures sont rangées dans la partie inférieure de l’outil, facilitant leur accessibilité. Un gabarit pour rivet et embouchure est également intégré dans cette zone.
Le design intègre un remplissage d’huile simplifié et un kit de maintenance pour le contrôle de l’huile par montée en pression hydraulique. Le pistolet est particulièrement peu bruyant et dispose d’un cardan pour une utilisation flexible. La poignée est isolée contre le froid, améliorant le confort lors de l’utilisation.
Cet outil robuste et performant est idéal pour les professionnels recherchant un pistolet de rivetage fiable et confortable à utiliser dans des conditions exigeantes. L’ensemble des pièces détachées est disponible, facilitant la maintenance.
- longueur : 296,6 mm
- poids net : 2,11 kg
- entrée du raccord d’air : filetage intérieur 12,91 mm (1/4")
- raccord : taille nominale 7,2 (inclus)
- diamètre de tuyau recommandé : 10 mm
- pression de service : 6,3 bars
- puissance : 14 700 N
- amplitude de course : 15,8 mm
- compatible rivets en acier, acier inoxydable, aluminium et cuivre jusqu’à 6,4 mm
- compatible rivets de tailles : 3,0, 3,2, 4,0, 4,8, 5,0, 6,0 et 6,4 mm
- nombre d’embouchures : 5 (une prémontée)
- taille de filetage des embouchures : M10 x 1,25
- fonctionnement pneumatique / hydraulique
- poignée isolée contre le froid
- particulièrement peu bruyant
- cardan pour une utilisation flexible
- gabarit pour rivet et embouchure intégré dans la partie inférieure du pistolet
- rangement des embouchures dans la partie inférieure du pistolet
- remplissage d’huile facile grâce au design spécial
- kit de maintenance inclus pour le contrôle de l’huile (montée en pression par huile)
- quantité d’air nécessaire : 2,64 l / course
Le pistolet de rivetage aveugle pneumatique hydraulique HAZET 9037N-2 fonctionne selon un principe pneumatique/hydraulique. Pour l’utiliser, il faut d’abord choisir l’embouchure adaptée à la taille du rivet et la visser sur la partie avant du pistolet en utilisant le gabarit intégré à la base de l’outil. Ensuite, il convient d’ajouter 2 à 6 gouttes d’huile pneumatique dans l’entrée d’air ou d’utiliser un huilier spécifique. Le pistolet se connecte ensuite à une source d’air comprimé avec une pression maximale de service de 6,3 bars.

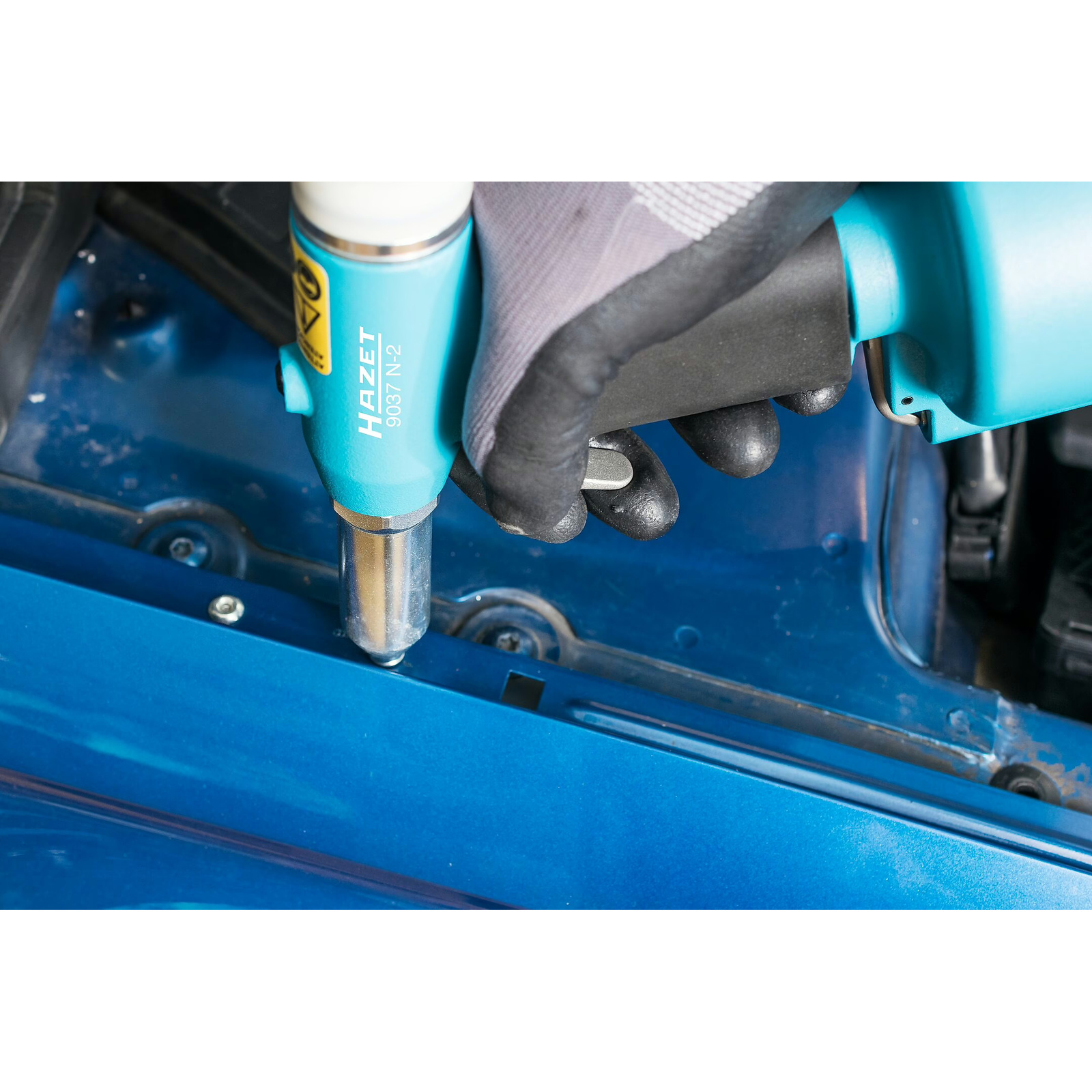

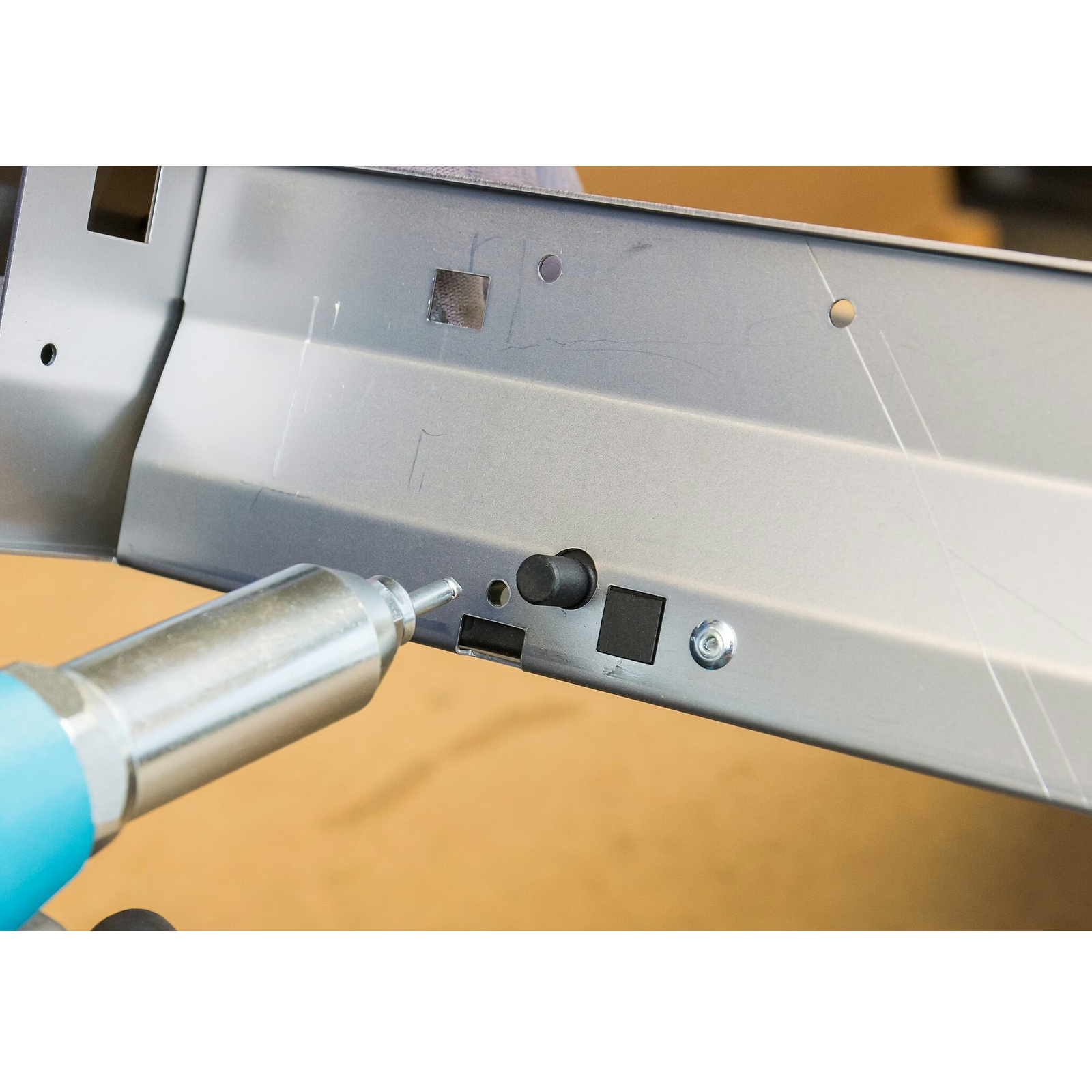

Pour riveter, on insère un rivet aveugle dans l’embouchure, puis on introduit le rivet dans le trou du matériau à assembler jusqu’à butée. L’utilisateur actionne la gâchette jusqu’à ce que la tige du rivet se casse. Après avoir relâché la gâchette, il faut incliner l’outil vers l’arrière pour que la tige cassée tombe dans le réceptacle prévu à cet effet. Après utilisation, il est nécessaire de déconnecter l’outil de la source d’air.
Le pistolet est destiné à être utilisé pour le rivetage en continu de rivets en acier, acier inoxydable, aluminium et cuivre, de diamètres allant de 3,0 à 6,4 mm. Il est important de vérifier régulièrement l’état des pièces, de nettoyer et huiler le mécanisme de préhension des rivets, et de remplacer les pièces usées ou endommagées. Le réservoir de récupération des tiges doit être vidé dès qu’il est rempli au tiers. En cas d’absence prolongée d’utilisation, le pistolet doit être déconnecté de la source d’air.
Cette méthode d’utilisation permet d’obtenir un rivetage efficace grâce à une puissance élevée et un mécanisme hydraulique intégré.
Pour riveter, on insère un rivet aveugle dans l’embouchure, puis on introduit le rivet dans le trou du matériau à assembler jusqu’à butée. L’utilisateur actionne la gâchette jusqu’à ce que la tige du rivet se casse. Après avoir relâché la gâchette, il faut incliner l’outil vers l’arrière pour que la tige cassée tombe dans le réceptacle prévu à cet effet. Après utilisation, il est nécessaire de déconnecter l’outil de la source d’air.
Le pistolet est destiné à être utilisé pour le rivetage en continu de rivets en acier, acier inoxydable, aluminium et cuivre, de diamètres allant de 3,0 à 6,4 mm. Il est important de vérifier régulièrement l’état des pièces, de nettoyer et huiler le mécanisme de préhension des rivets, et de remplacer les pièces usées ou endommagées. Le réservoir de récupération des tiges doit être vidé dès qu’il est rempli au tiers. En cas d’absence prolongée d’utilisation, le pistolet doit être déconnecté de la source d’air.
Cette méthode d’utilisation permet d’obtenir un rivetage efficace grâce à une puissance élevée et un mécanisme hydraulique intégré.
Questions produits
Quels diamètres et types de rivets ce pistolet peut-il utiliser ?
Le pistolet de rivetage HAZET 9037N-2 est compatible avec des rivets aveugles en acier, acier inoxydable, aluminium et cuivre. Il accepte des rivets de diamètres 3,0, 3,2, 4,0, 4,8, 5,0, 6,0 et 6,4 mm, ce qui couvre une large gamme d’applications professionnelles.
Comment choisir et installer l’embouchure adaptée au rivet ?
Le pistolet est livré avec cinq embouchures, dont une est prémontée, toutes avec un filetage M10 x 1,25. Un gabarit intégré dans la partie inférieure de l’outil permet de sélectionner rapidement l’embouchure correspondant à la taille du rivet. Il suffit de visser l’embouchure choisie sur la partie avant du pistolet avant utilisation.
Quelles sont les conditions d’alimentation en air et la puissance du pistolet ?
Le pistolet fonctionne avec une pression d’air de service recommandée de 6,3 bars et consomme 2,64 litres d’air par course. Sa puissance de traction est élevée, atteignant 14 700 N, ce qui assure un rivetage efficace même en usage continu.
Quels sont les éléments facilitant le confort et la maintenance de l’outil ?
La poignée isolée contre le froid améliore le confort d’utilisation, notamment dans des environnements frais. Le pistolet est conçu pour être particulièrement peu bruyant et intègre un cardan pour une meilleure flexibilité d’usage. Le remplissage d’huile est simplifié grâce à un design spécifique, et un kit de maintenance est inclus pour contrôler le niveau d’huile hydraulique.
Quelles sont les recommandations pour l’entretien et la maintenance ?
Il est conseillé de vérifier régulièrement l’état des pièces, de nettoyer et huiler le mécanisme de préhension des rivets. Le réservoir de récupération des tiges cassées doit être vidé dès qu’il est rempli au tiers. En cas d’absence prolongée, il faut déconnecter le pistolet de la source d’air. L’utilisation exclusive de pièces détachées d’origine est recommandée pour garantir la fiabilité et la sécurité.
