Compacteur LG504DE SEM 550 470KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-08
Référence : HUS 967855508
Découvrez Compacteur LG504DE SEM 550 470KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-08 disponible à l'achat
- Acier Hardox 400 pour une durabilité exceptionnelle.
- Conception spéciale empêchant les pierres de coincer.
- Cadre en acier résistant protège moteur et transmission.
- Compacteur efficace pour les sols pulvérulents.
- Moteur diesel Hatz, design ergonomique et entretien facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

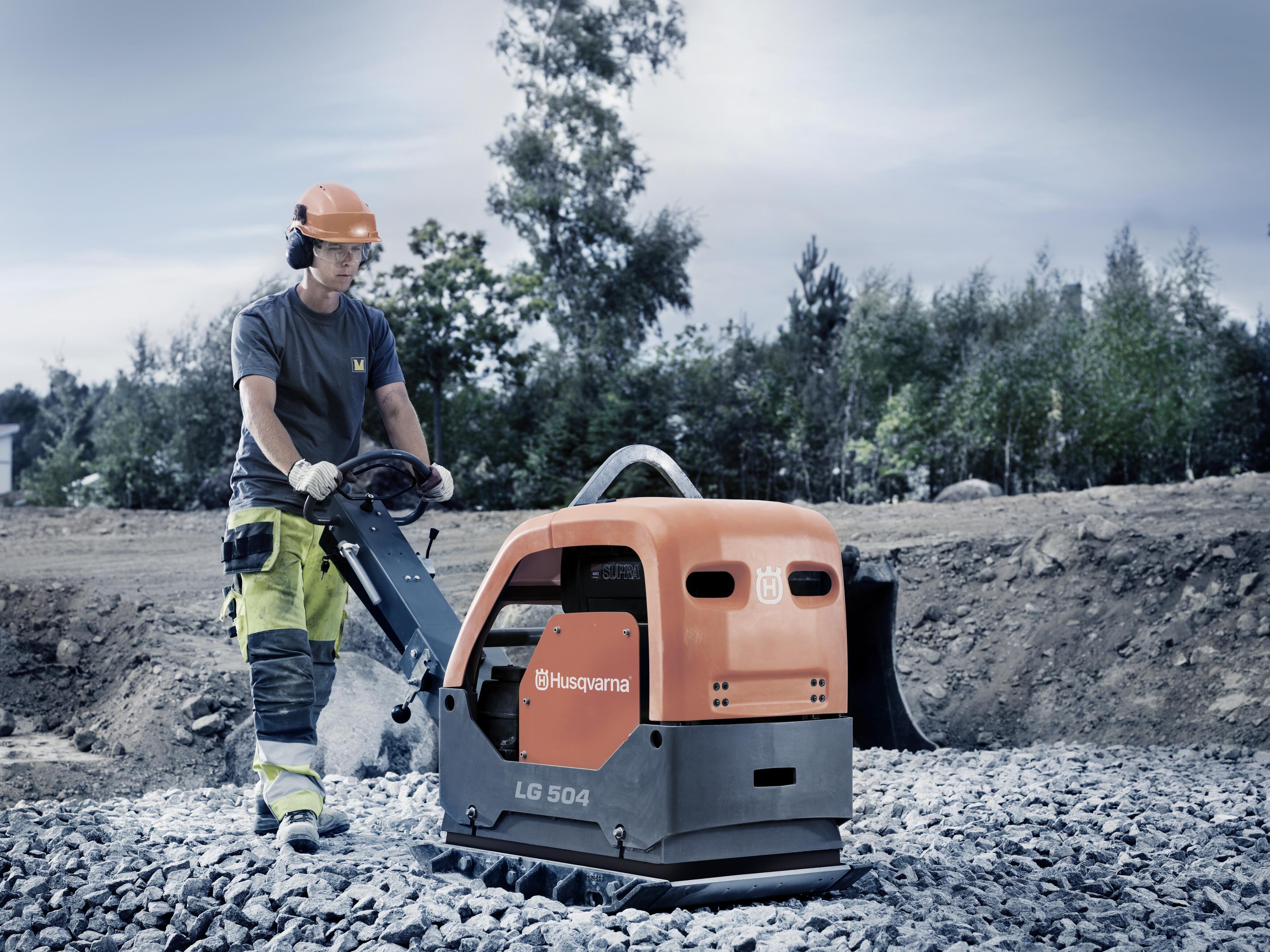

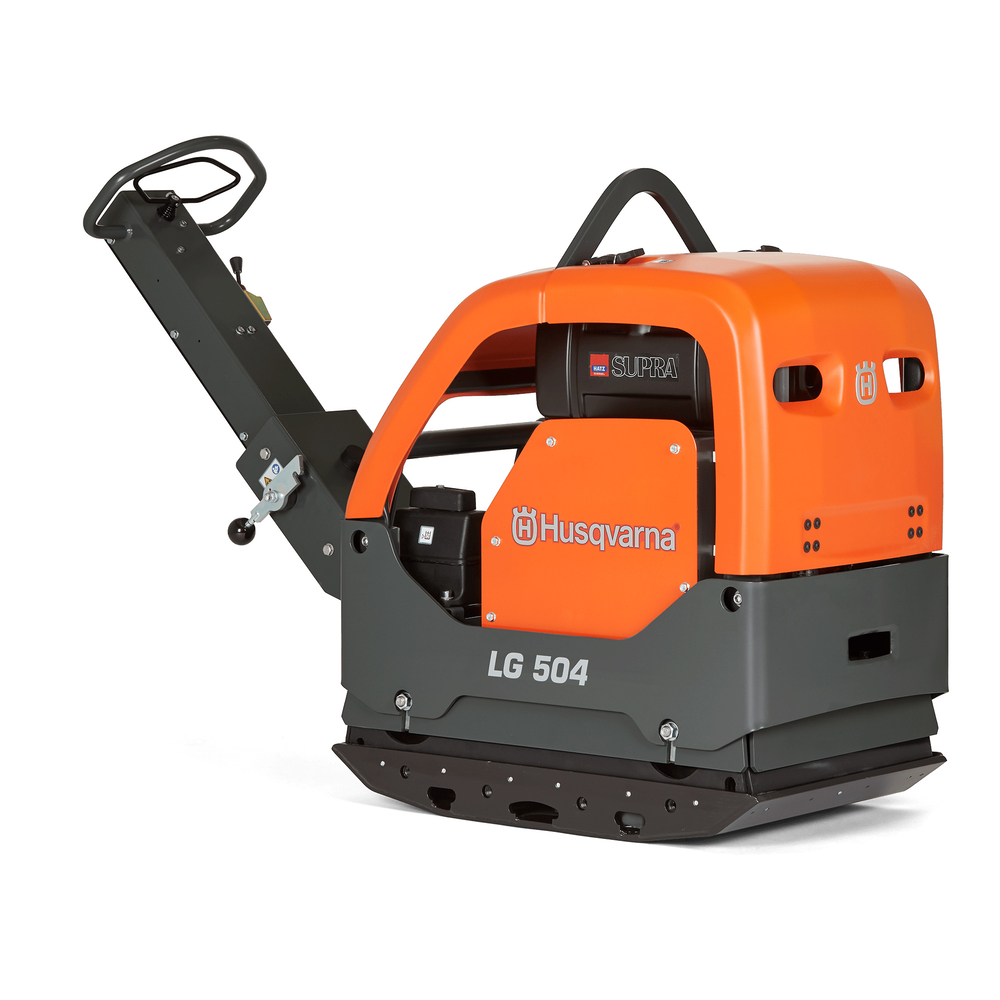

Le compacteur à plaque réversible LG 504 de HUSQVARNA est un équipement puissant et fiable, idéal pour le compactage des sols pulvérulents.
Conçu pour compacter efficacement les sols jusqu'à des profondeurs moyennes, le LG 504 est une alternative pratique aux rouleaux pour les zones confinées. Équipé d’un moteur diesel Hatz 1D81Z de 9,2 kW et d'un design ergonomique, il se montre facile à entretenir et à manipuler, grâce à son levier de marche avant/arrière et sa poignée fixe.
Avec une largeur de plaque de 550 mm et un poids de 470 kg, ce compacteur génère une force centrifuge de 65 kN. Sa fabrication en acier Hardox 400 assure une durabilité exceptionnelle, tandis que l’indicateur de compactage vous signale le moment optimal pour passer à l'étape suivante. Le cadre robuste protège le moteur et est doté d’un anneau de levage pour un transport facilité. La poignée anti-vibrations garantit un confort d’utilisation prolongé.
Motor/engine model : 1D81Z
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Recoil
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 30 m/min
Compaction Indicator : Non
Plate width : 550mm
Largeur maxi : 550mm
Poids : 450 kg
Packaging length : 1 300mm
Packaging width : 940mm
Packaging height : 1 580mm
Article gross weight : 517 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 96 dB(A)
Le démarrage peut se faire manuellement ou par démarrage électrique selon la version du moteur. Dans les deux cas, la commande d'accélération est placée en position de régime de ralenti avant de lancer le moteur. Après démarrage, le moteur doit fonctionner au régime de ralenti pendant 2 à 3 minutes avant d'être mis à plein régime. L'arrêt du produit se fait en laissant le moteur tourner au ralenti 2 à 3 minutes, puis en mettant la commande d'accélération en position d'arrêt. Pour la version électrique, la clé de contact doit être tournée en position d'arrêt et retirée.
Le compacteur est destiné à un usage professionnel pour des travaux de réparation et d'entretien d'entrées de garage, allées et parkings. Avec un kit de pavage optionnel, il peut également être utilisé pour le pavage. Il ne doit pas être utilisé pour d'autres types de travaux.
En fonctionnement, l'utilisateur doit tenir la poignée et manipuler la commande d'accélération. La poignée se règle en position de fonctionnement en la maintenant fermement, en relâchant le levier de blocage et en abaissant la poignée.
Le compacteur est utilisé sur des sols pulvérulents à épaisseur moyenne à élevée. Il peut être déplacé en marche avant ou arrière et son arrêt est progressif par petits mouvements de la commande d'utilisation.
En cas de fonctionnement non conforme, il est précisé de ne pas utiliser le compacteur si le témoin LED rouge de l'indicateur de compactage est allumé en continu, car cela indique un compactage excessif qui pourrait endommager le produit.
Le rendement attendu est indiqué par l'indicateur de compactage (optionnel) qui signale le degré de compactage du sol, permettant à l'utilisateur de savoir quand passer à l'étape suivante.
En résumé, l'utilisation consiste à démarrer le moteur, régler la commande d'accélération, déplacer le compacteur vers l'avant ou l'arrière selon les besoins, surveiller l'indicateur de compactage pour ajuster le compactage, et arrêter le moteur en fin d'utilisation après un temps au ralenti. Le produit est employé dans des travaux professionnels de compactage de sols pulvérulents dans des contextes tels que les entrées de garage, allées, parkings, et pavage avec kit optionnel.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les spécificités techniques du compacteur LG504DE ?
Le compacteur LG504DE est équipé d’un moteur diesel Hatz 1D81Z de 9,1 kW à 2550 tr/min, avec une force centrifuge de 65 kN et une largeur de plaque de 550 mm. Son poids net est de 447 kg (démarrage manuel) ou 467 kg (démarrage électrique). Il peut fonctionner à une vitesse de 30 m/min et s’utilise sur des pentes jusqu’à 20°.
Comment fonctionne l’indicateur de compactage en option ?
L’indicateur de compactage utilise plusieurs LED pour signaler le degré de compactage du sol, de 0 à 100 %. Une LED verte indique un compactage optimal entre 60 et 90 %. Si la LED rouge est allumée en continu, cela signifie un compactage excessif qui peut endommager le produit. Il est alors recommandé d’arrêter l’utilisation.
Quelles sont les consignes de sécurité essentielles à respecter lors de l’utilisation ?
Le produit est destiné à un usage professionnel uniquement, sur sols pulvérulents à épaisseur moyenne à élevée. Il faut porter un équipement de protection individuelle homologué, éviter l’utilisation dans des zones à risque d’incendie, respecter les consignes sur la manipulation du carburant et ne pas utiliser le compacteur sur des pentes supérieures à 20°. L’opérateur doit être formé et vigilant aux risques liés aux vibrations, au bruit et aux gaz d’échappement.
Comment s’effectue la mise en marche et l’arrêt du compacteur ?
Le démarrage peut être manuel ou électrique selon la version. Il faut placer la commande d’accélération au ralenti avant de lancer le moteur, laisser tourner 2 à 3 minutes au ralenti, puis mettre à plein régime. Pour l’arrêt, il faut remettre la commande au ralenti 2 à 3 minutes avant de couper le moteur. Pour la version électrique, la clé doit être tournée en position arrêt et retirée.
Comment s’effectue l’entretien régulier du compacteur ?
L’entretien comprend le contrôle et le nettoyage du filtre à air, la vérification des dispositifs anti-vibrations, la tension et l’état de la courroie trapézoïdale, le contrôle et remplacement des huiles moteur, hydraulique et dans l’élément excentrique, ainsi que la maintenance de la batterie. Le manuel détaille les fréquences d’entretien à 10, 100, 250 et 500 heures d’utilisation.
Quels sont les critères à vérifier pour le transport et le stockage du compacteur ?
Pour le transport, utilisez l’anneau de levage prévu à cet effet, en évitant les équipements pouvant endommager l’anneau. Le compacteur doit être fixé par des sangles d’arrimage sur les points recommandés. Pour le stockage, il faut vider le carburant, charger la batterie, nettoyer le produit, protéger le filtre à air et conserver le compacteur dans un endroit sec, à l’abri du gel et sécurisé contre tout accès non autorisé.
