Compacteur LG504DE CI SEM 700 499KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-05
Référence : HUS_967855505
Découvrez Compacteur LG504DE CI SEM 700 499KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-05 disponible à l'achat
- Fabriqué en acier Hardox 400, très résistant à l'usure.
- Compacteur à plaque réversible pour sol pulvérulent.
- Moteur diesel Hatz à démarrage électrique performant.
- Conception ergonomique facilitant l'entretien.
- Protection du moteur grâce à un cadre en acier robuste.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

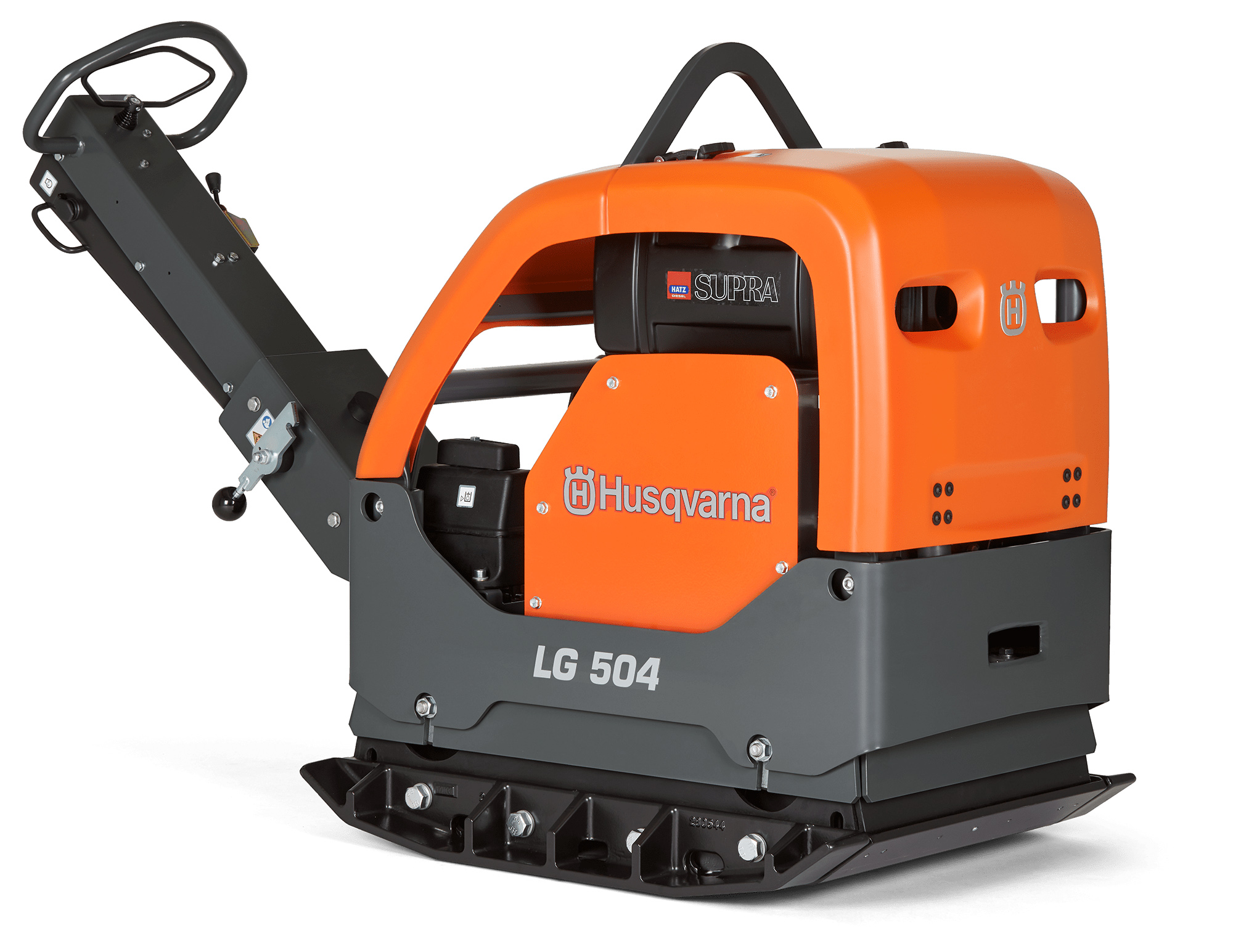

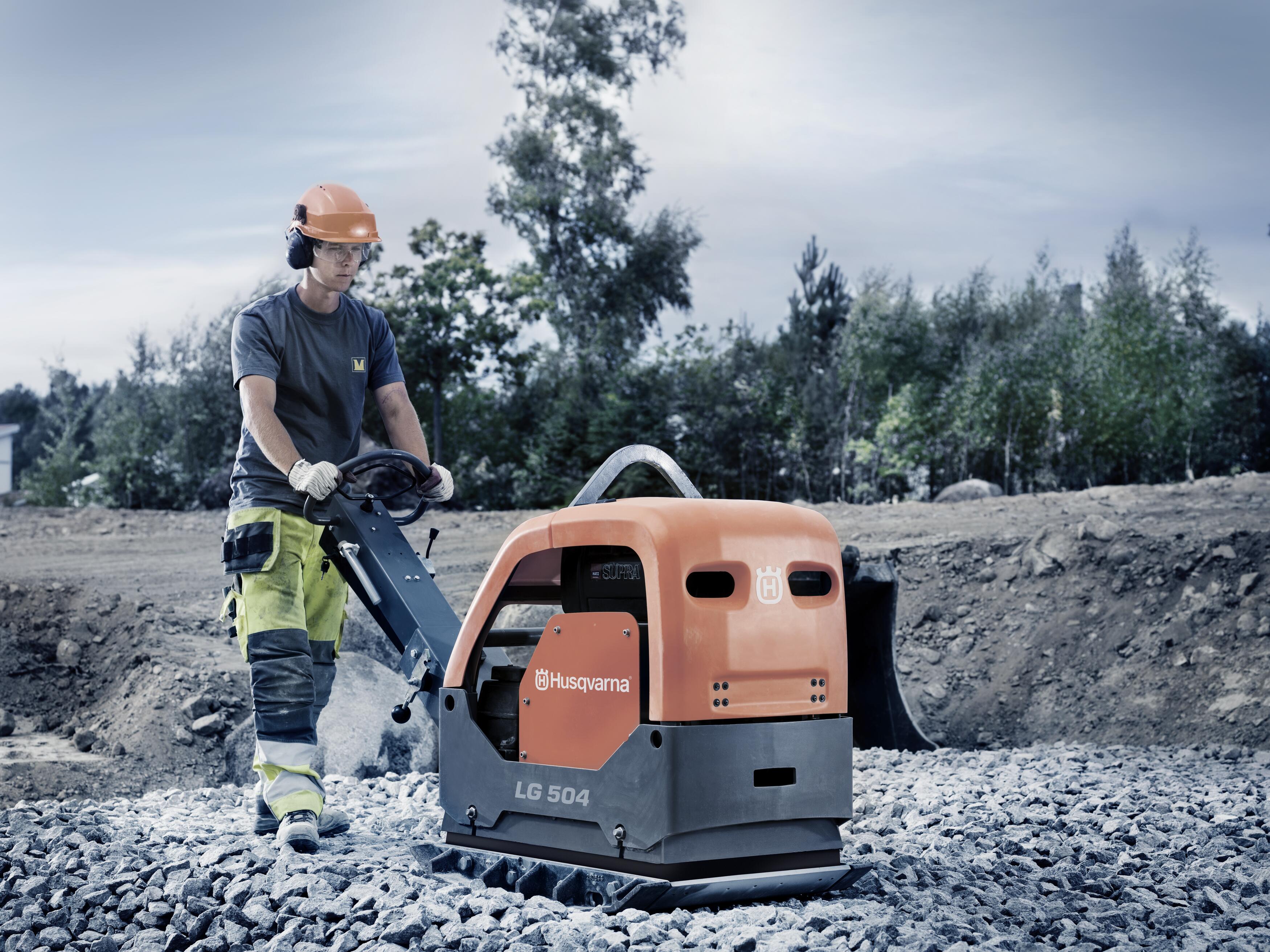

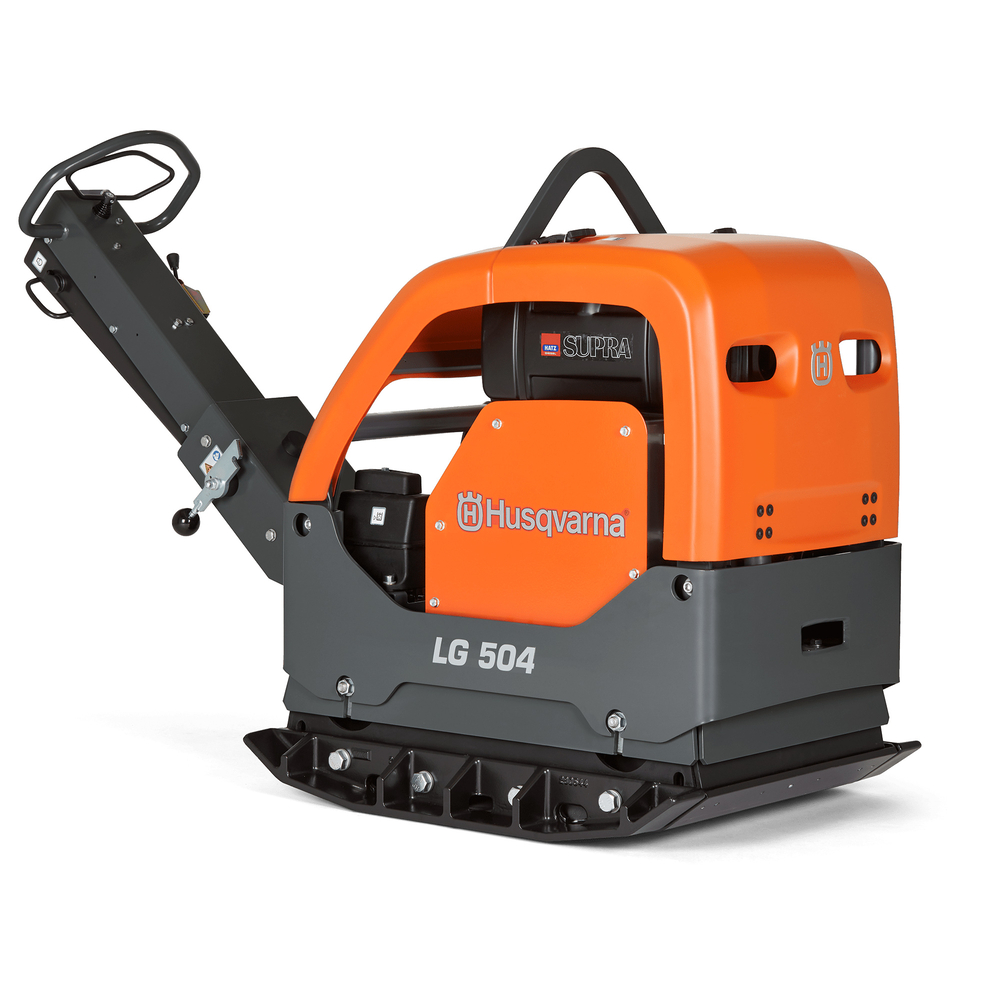

Le compacteur à plaque réversible diesel Husqvarna LG 504, puissant et fiable, est idéal pour le compactage des sols pulvérulents.
Ce modèle de compacteur est équipé d'un moteur diesel Hatz 1D81Z de 9,2 kW, garantissant une performance optimale. Sa conception ergonomique facilite son utilisation, tandis que son levier de marche avant/arrière et sa poignée fixe permettent une manipulation aisée sans effort constant. L’indicateur de compactage intégré vous avertit lorsque le sol est suffisamment compacté, vous permettant d'optimiser votre temps et vos ressources.
Le LG 504 se distingue par ses plaques en acier Hardox 400, reconnues pour leur durabilité et leur résistance à l'usure. Avec une largeur de plaque de 700 mm, une force centrifuge de 65 kN et un poids de 496 kg, il offre une compaction efficace. Le cadre en acier robuste protège les composants tout en étant équipé d'un anneau de levage pour faciliter le transport. Son niveau sonore garanti est de 109 dB(A), avec une pression sonore atteignant 96 dB(A) au niveau des oreilles de l'utilisateur.
Motor/engine model : 1D81Z
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Electrique
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 30 m/min
Compaction Indicator : Oui
Plate width : 850mm
Largeur maxi : 850mm
Poids : 510 kg
Packaging length : 850mm
Packaging width : 1 200mm
Packaging height : 1 450mm
Article gross weight : 524 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 96 dB(A)
Pour démarrer le compacteur, il faut placer la commande d'accélérateur en position de régime de ralenti. Selon le type de démarrage (manuel ou électrique), la procédure diffère :
- Pour un démarrage manuel, il faut tirer le levier de la vanne de décompression sur la position de démarrage, tourner la manivelle jusqu'au démarrage du moteur, laisser le moteur tourner au ralenti 2 à 3 minutes puis passer à plein régime.
- Pour un démarrage électrique, il faut tourner la clé de contact en position d'allumage, puis en position de démarrage, relâcher la clé dès que le moteur démarre, laisser tourner au ralenti 2 à 3 minutes puis passer à plein régime.
Pour utiliser le produit, la commande d'accélération doit toujours être réglée sur plein régime. Pour avancer, déplacer la commande complètement vers l'avant puis la relâcher. Pour reculer, déplacer la commande complètement vers l'arrière puis la relâcher. Pour immobiliser le produit, déplacer la commande dans la direction opposée par petits mouvements jusqu'à l'arrêt complet. Pour changer de direction, retourner le produit à l'aide de la poignée.
L’indicateur de compactage (optionnel) signale visuellement le degré de compactage du sol avec des LED de différentes couleurs, permettant d’arrêter l’utilisation lorsque le compactage maximal est atteint.
Le produit est destiné à un usage professionnel pour le compactage de sols pulvérulents, notamment lors de travaux de réparation et d’entretien d’entrées de garage, allées et parkings. Il peut aussi être utilisé pour le pavage avec un kit de pavage optionnel. Il ne doit pas être utilisé pour d’autres types de travaux.
Il est recommandé de ne pas utiliser le compacteur sur des pentes supérieures à 20°, ni sur des sols humides ou meubles sans précautions. Le produit doit être utilisé en se tenant derrière, avec les mains sur la poignée.
En cas de fonctionnement non conforme, notamment si des vibrations anormales surviennent, il faut arrêter immédiatement le produit et ne pas poursuivre avant d’avoir supprimé la cause.
Le compacteur doit être arrêté en plaçant la commande d'accélération au ralenti, en laissant le moteur tourner 2 à 3 minutes, puis en mettant la commande d'accélération en position d'arrêt. Pour un moteur à démarrage électrique, il faut également tourner la clé de contact en position d'arrêt et la retirer pour éviter tout démarrage accidentel.
Le résultat attendu est un compactage efficace du sol, contrôlé par l’indicateur de compactage, qui signale lorsque le sol est suffisamment compacté.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
À quel type de sols ce compacteur est-il adapté ?
Le compacteur LG504DE est conçu spécifiquement pour le compactage des sols pulvérulents présentant des couches d'épaisseur moyenne à très élevée. Il est destiné aux travaux professionnels de réparation et d'entretien d'entrées de garage, allées et parkings.
Comment fonctionne l’indicateur de compactage intégré ?
L’indicateur de compactage signale visuellement, par des LED de différentes couleurs, le degré de compactage du sol. Il permet d’arrêter l’utilisation lorsque le compactage maximal est atteint, évitant ainsi la surcharge du produit et optimisant le travail.
Quelles sont les limites d’utilisation du compacteur en termes de pente et de conditions de sol ?
Il est recommandé de ne pas utiliser le compacteur sur des pentes supérieures à 20° (35 %). L’usage sur sols humides ou meubles doit être fait avec précaution, car cela peut compromettre la sécurité et l’efficacité.
Quels sont les critères techniques essentiels pour vérifier la sécurité et la performance du compacteur ?
Le compacteur est équipé de plaques en acier Hardox 400, d’un moteur diesel Hatz 1D81Z de 9,1 kW, et d’un cadre en acier robuste protégeant le moteur. Il dispose de dispositifs anti-vibrations pour réduire la fatigue opérateur et d’un anneau de levage pour faciliter le transport. Le niveau sonore garanti est de 109 dB(A).
Comment se déroule la procédure de démarrage et d’arrêt du compacteur ?
Le démarrage peut être manuel ou électrique. Dans les deux cas, il faut d’abord régler la commande d’accélération au régime de ralenti, puis démarrer le moteur, laisser tourner 2 à 3 minutes au ralenti avant de passer à plein régime. Pour l’arrêt, le moteur doit revenir au ralenti pendant 2 à 3 minutes avant de couper l’alimentation.
Quels sont les points clés à contrôler régulièrement pour assurer la durabilité et la sécurité du compacteur ?
Il faut vérifier l’absence de fuites d’huile ou de carburant, l’état des dispositifs anti-vibrations, la tension et l’état de la courroie trapézoïdale, le niveau d’huile hydraulique, ainsi que la propreté et le bon état du filtre à air. Un entretien régulier selon les intervalles recommandés garantit la sécurité et la performance.
