Compacteur LG504DE SEM 850 513KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-12
Référence : HUS 967855512
Découvrez Compacteur LG504DE SEM 850 513KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-12 disponible à l'achat
- Fabrication en acier Hardox 400 pour une durabilité accrue.
- Conception spéciale évitant le coincement de pierres.
- Cadre robuste protégeant moteur et transmission.
- Ergonomie optimisée pour un entretien facile.
- Moteur diesel Hatz performant avec démarrage électrique.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

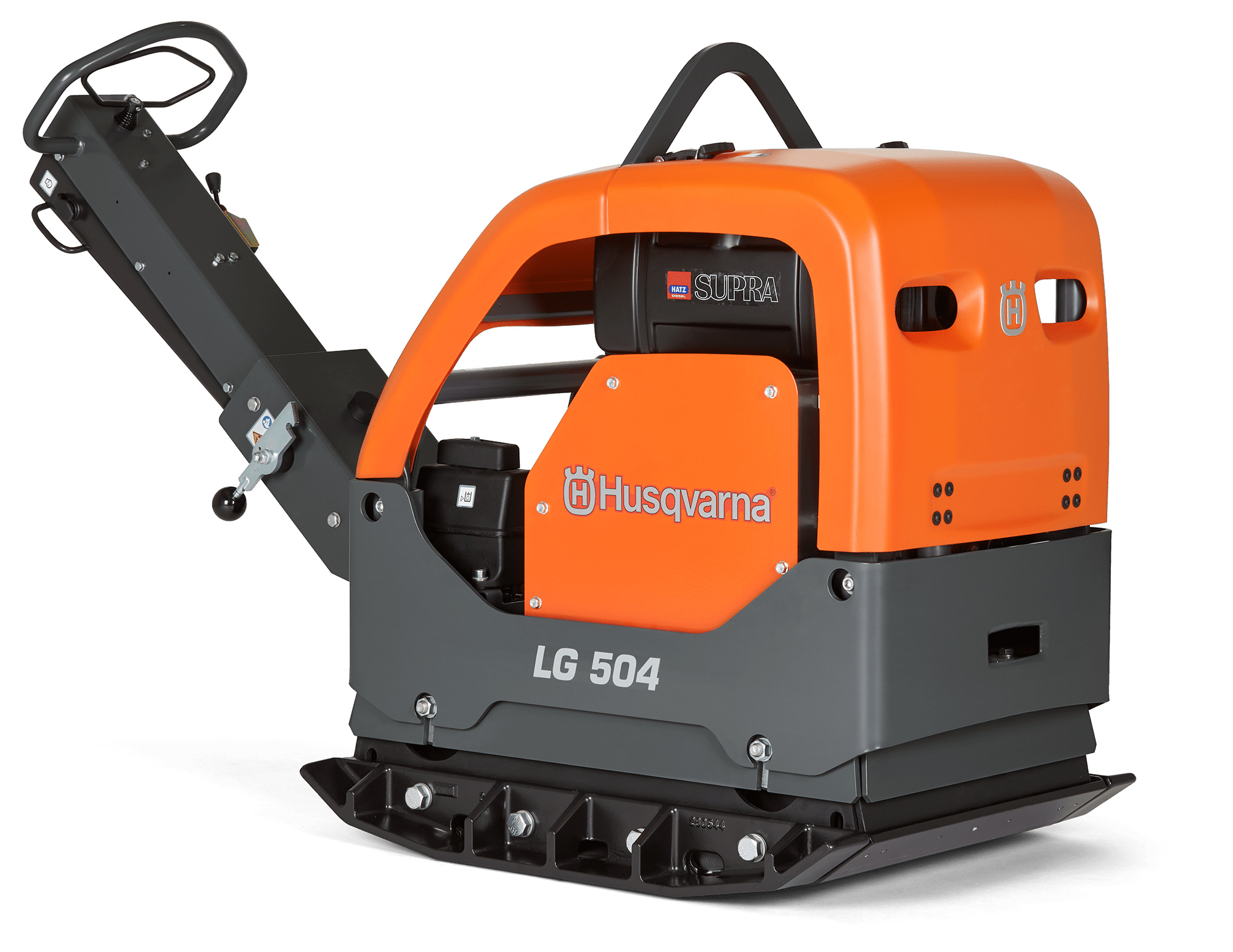

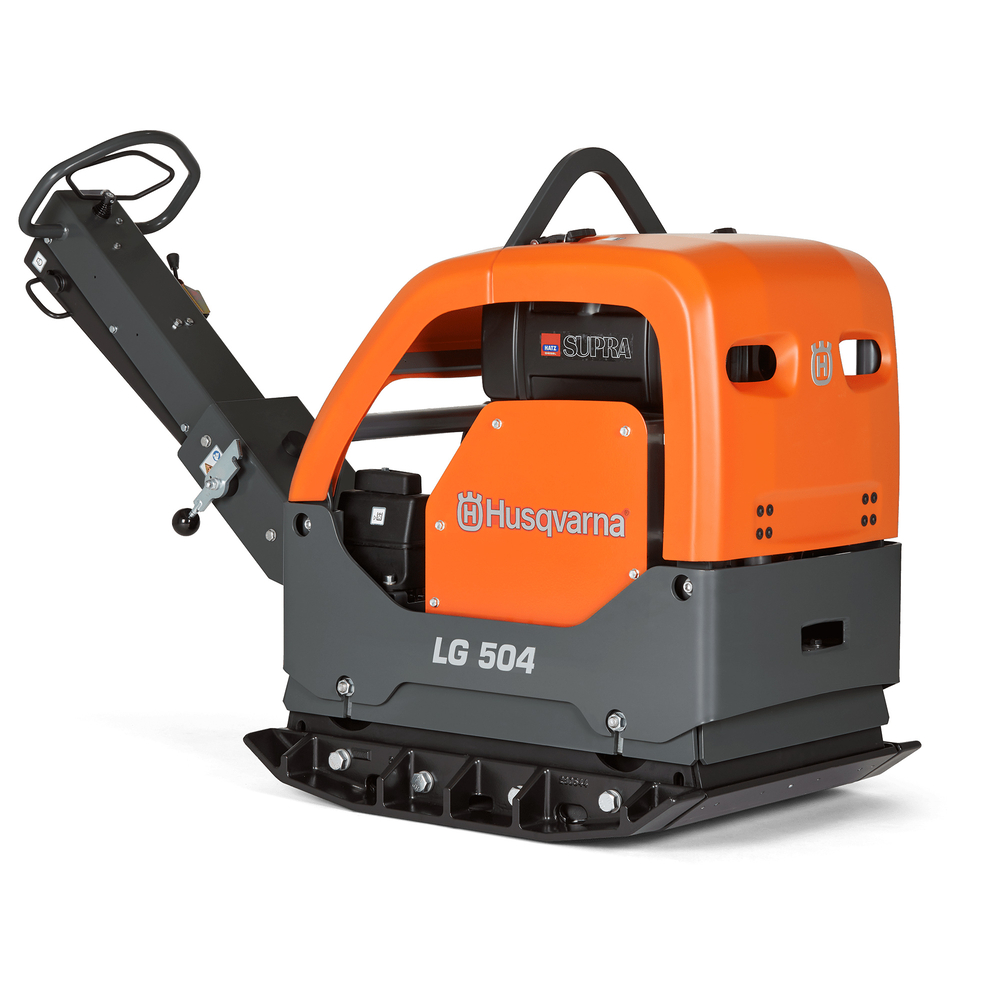

Le compacteur à plaque réversible LG 504 de HUSQVARNA est un appareil puissant et fiable, idéal pour le compactage des sols pulvérulents, tant profonds que moyennement profonds.
Équipé d'un moteur diesel Hatz 1D81Z, ce compacteur présente un design ergonomique qui en facilite l'entretien et l'utilisation. Grâce à son levier de marche avant/arrière, sa manipulation est aisée, même dans des espaces confinés, sans nécessiter de poussée ou de traction constante.
Les plaques, fabriquées en acier Hardox 400, sont extrêmement durables et résistent à l'usure, tandis qu'elles sont conçues pour empêcher le blocage des pierres. Le cadre robuste protège les composants essentiels et inclut un anneau de levage pour un transport simplifié. Avec un poids de 510 kg et une largeur de plaque de 850 mm, le LG 504 génère une force centrifuge de 65 kN. Son indicateur de compactage pratique vous aide à déterminer le moment optimal pour passer à l'étape suivante. Niveau de puissance sonore garanti à 109 dB(A) et niveau de pression sonore à 96 dB(A) assurent des conditions de travail appropriées.
Motor/engine model : 1D81Z
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Electrique
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 30 m/min
Compaction Indicator : Oui
Plate width : 850mm
Largeur maxi : 850mm
Poids : 510 kg
Packaging length : 850mm
Packaging width : 1 200mm
Packaging height : 1 450mm
Article gross weight : 524 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 96 dB(A)
Le démarrage peut s'effectuer manuellement ou électriquement selon l'équipement du moteur. Dans le cas du démarrage manuel, l'utilisateur tire le levier de la vanne de décompression en position de démarrage, place la commande d'accélération au ralenti, puis actionne la manivelle de démarrage jusqu'à ce que le moteur démarre. Le moteur doit fonctionner au ralenti pendant 2 à 3 minutes avant d'être mis à plein régime.
Pour le démarrage électrique, la commande d'accélération est placée au ralenti, la clé de contact tournée en position d'allumage jusqu'à ce que les indicateurs s'allument, puis tournée en position de démarrage. Dès que le moteur démarre, la clé est relâchée. Le moteur fonctionne ensuite au ralenti 2 à 3 minutes avant d'être mis à plein régime.
L'arrêt du produit se fait en positionnant la commande d'accélération au ralenti, en laissant le moteur tourner 2 à 3 minutes, puis en mettant la commande d'accélération en position d'arrêt. En cas de démarrage électrique, la clé de contact est tournée en position d'arrêt et retirée pour éviter tout démarrage accidentel.

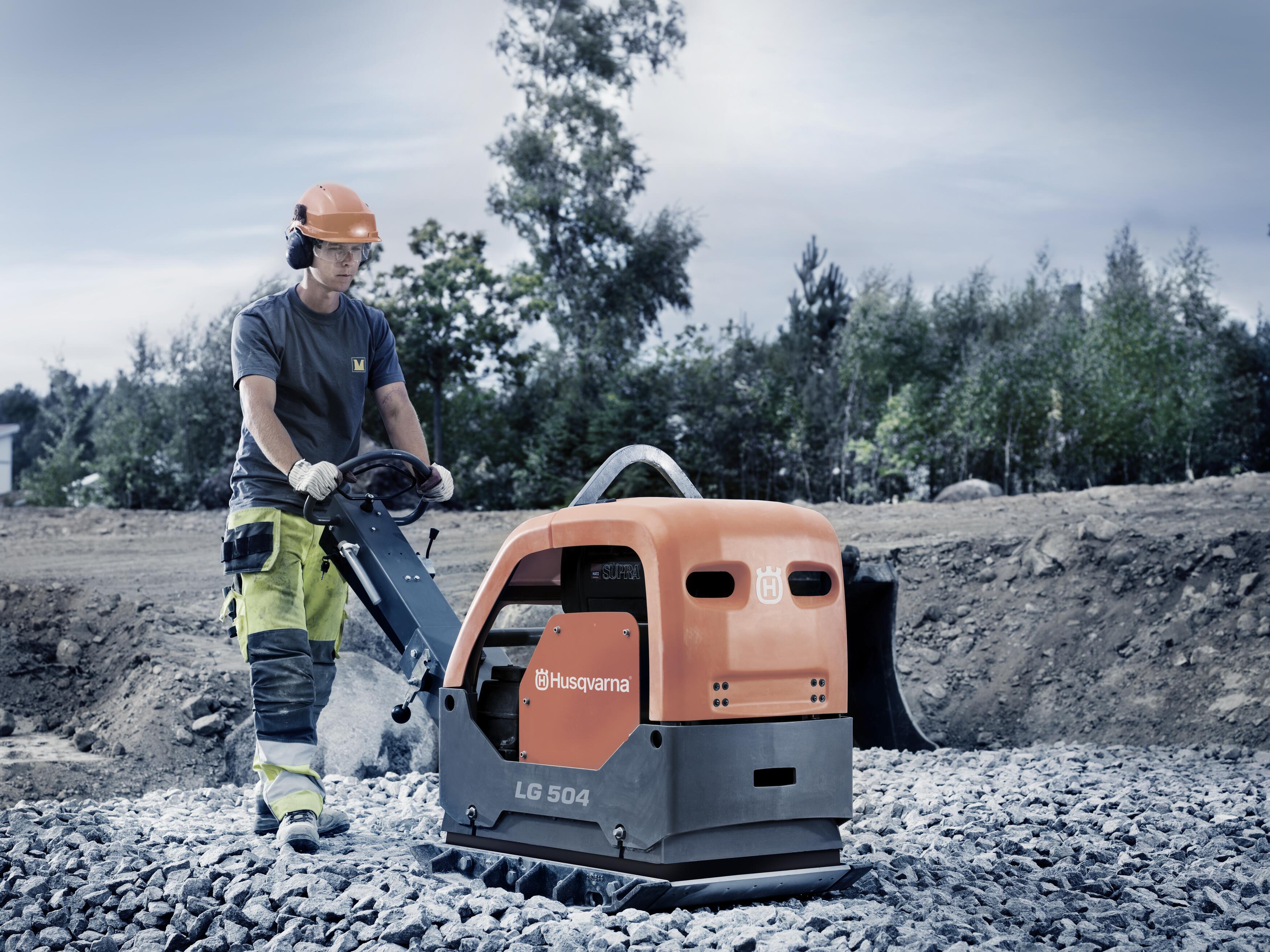

L'appareil est utilisé pour le compactage de sols pulvérulents, notamment pour la réparation et l'entretien d'entrées de garage, allées et parkings. Avec un kit de pavage optionnel, il peut également être utilisé pour des travaux de pavage. Il est destiné à un usage professionnel uniquement.
Pour le transport, la poignée doit être bloquée en position verticale. L'appareil peut être soulevé à l'aide de l'anneau de levage fixé sur le cadre de sécurité. Lors du transport sur véhicule, deux sangles doivent être placées autour de la plaque inférieure, une à l'avant et une à l'arrière, puis fixées solidement.
En cas de fonctionnement non conforme, notamment si le témoin LED rouge de l'indicateur de compactage est allumé en continu, il est indiqué de ne pas utiliser le produit afin d'éviter tout dommage.
L'utilisation correcte de la commande d'accélération et le contrôle de la direction via la poignée permettent d'obtenir un compactage efficace des sols. L'indicateur de compactage optionnel aide à déterminer le degré de compactage atteint afin de savoir quand passer à l'étape suivante.
Enfin, le produit doit être utilisé avec la commande d'accélération réglée sur plein régime pour garantir le bon déroulement des opérations.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les spécificités techniques du compacteur LG504DE SEM 850 ?
Le compacteur LG504DE SEM 850 pèse environ 510 kg et est équipé d'un moteur diesel Hatz 1D81Z développant 9,1 kW. Sa plaque en acier Hardox 400 mesure 850 mm de largeur et génère une force centrifuge de 65 kN. Il offre une vitesse de travail de 30 m/min et une inclinaison maximale admissible de 20°.
Comment fonctionne la commande d'accélération et la direction du compacteur ?
La commande d'accélération, située sur la poignée, se déplace complètement vers l’avant pour avancer et vers l’arrière pour reculer. La direction se modifie en retournant le compacteur à l’aide de la poignée. L’immobilisation s’obtient par de petits mouvements opposés sur la commande jusqu’à l’arrêt complet.
Quels sont les éléments garantissant la durabilité et la sécurité du compacteur ?
La plaque est fabriquée en acier Hardox 400, résistant à l’usure et conçu pour éviter le blocage des pierres. Le cadre robuste protège le moteur et la transmission, et intègre un anneau de levage. Le produit est équipé de dispositifs anti-vibrations pour réduire la fatigue de l’opérateur et d’un cadre de sécurité pour prévenir les dommages en cas de chute.
Comment interpréter et utiliser l’indicateur de compactage ?
L’indicateur de compactage optionnel affiche le degré de compactage via des LED de couleurs différentes, allant de 0 à 100 %. Un témoin LED rouge allumé en continu signale que le compactage maximal est atteint et que l’utilisation du produit doit cesser pour éviter tout dommage.
Quelles sont les recommandations pour le transport et la manutention du compacteur ?
Le compacteur doit être soulevé uniquement par l’anneau de levage avec un équipement adapté. La poignée doit être bloquée en position verticale avant transport. Pour le transport sur véhicule, deux sangles doivent être fixées solidement autour de la plaque inférieure, à l’avant et à l’arrière.
Quels sont les points clés à vérifier pour l’entretien du compacteur ?
Il est essentiel de contrôler régulièrement l’absence de fuites d’huile et de carburant, l’état des dispositifs anti-vibrations, la tension et l’état de la courroie trapézoïdale, ainsi que le niveau d’huile hydraulique. Le filtre à air doit être inspecté et nettoyé ou remplacé selon son état. L’entretien moteur suit un calendrier précis détaillé dans le manuel.
Comment assurer la sécurité lors de l’utilisation du compacteur ?
Il est impératif de porter un équipement de protection individuelle homologué (casque, gants, bottes, protections auditives et respiratoires). Le produit ne doit être utilisé que par des personnes formées et autorisées, dans une zone de travail propre et bien éclairée, en évitant les pentes supérieures à 20° et les zones à risque d’incendie ou d’explosion.
