Compacteur LG504DE SEM 850 513KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-10
Référence : HUS 967855510
Découvrez Compacteur LG504DE SEM 850 513KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-10 disponible à l'achat
- Fabriqué en acier Hardox 400, très résistant à l'usure.
- Conception spéciale empêchant le coincement des pierres.
- Cadre robuste protégeant le moteur et la transmission.
- Équipé d'un moteur diesel Hatz pour de meilleures performances.
- Design ergonomique facilitant l'entretien et l'utilisation.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

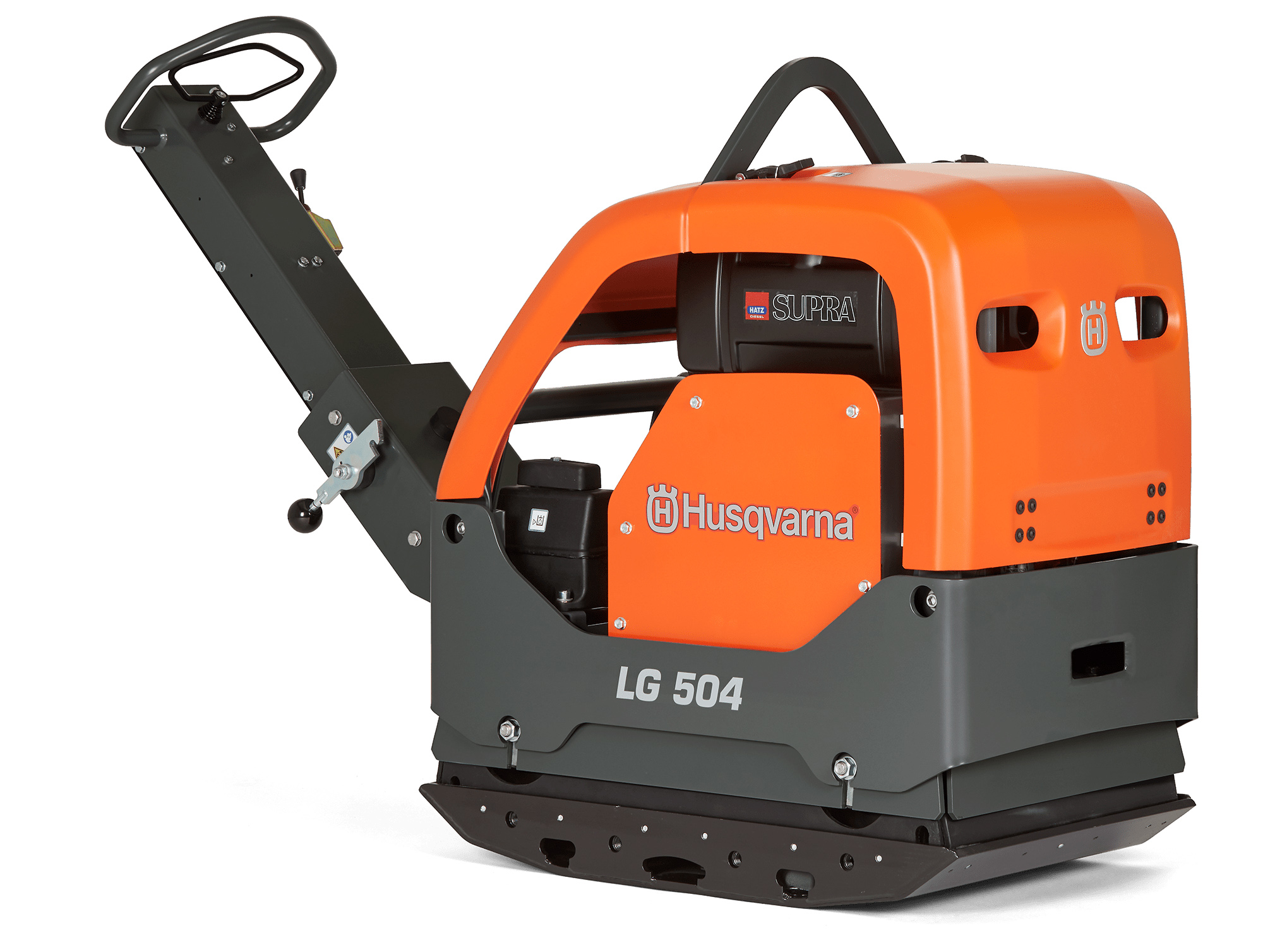

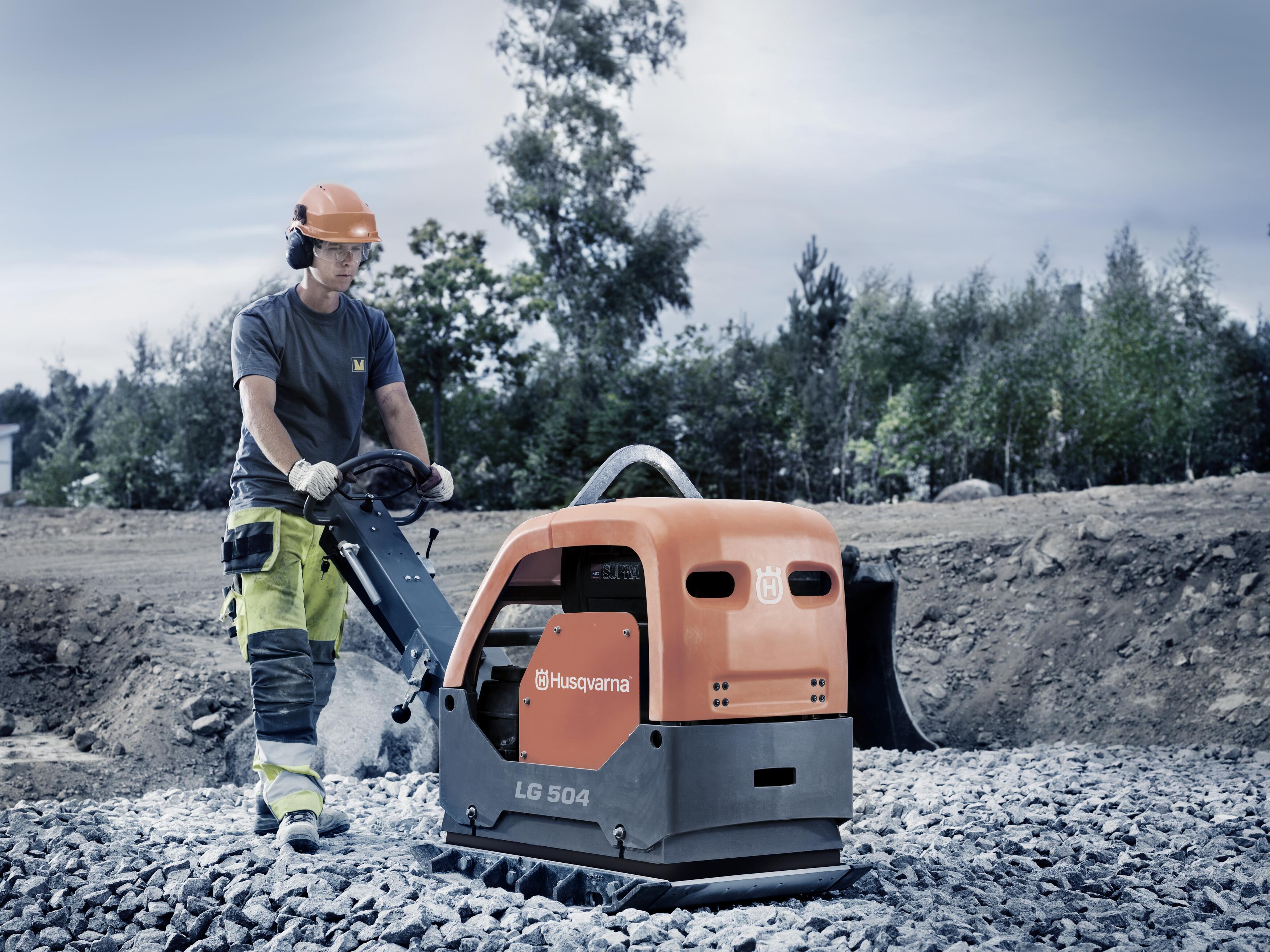

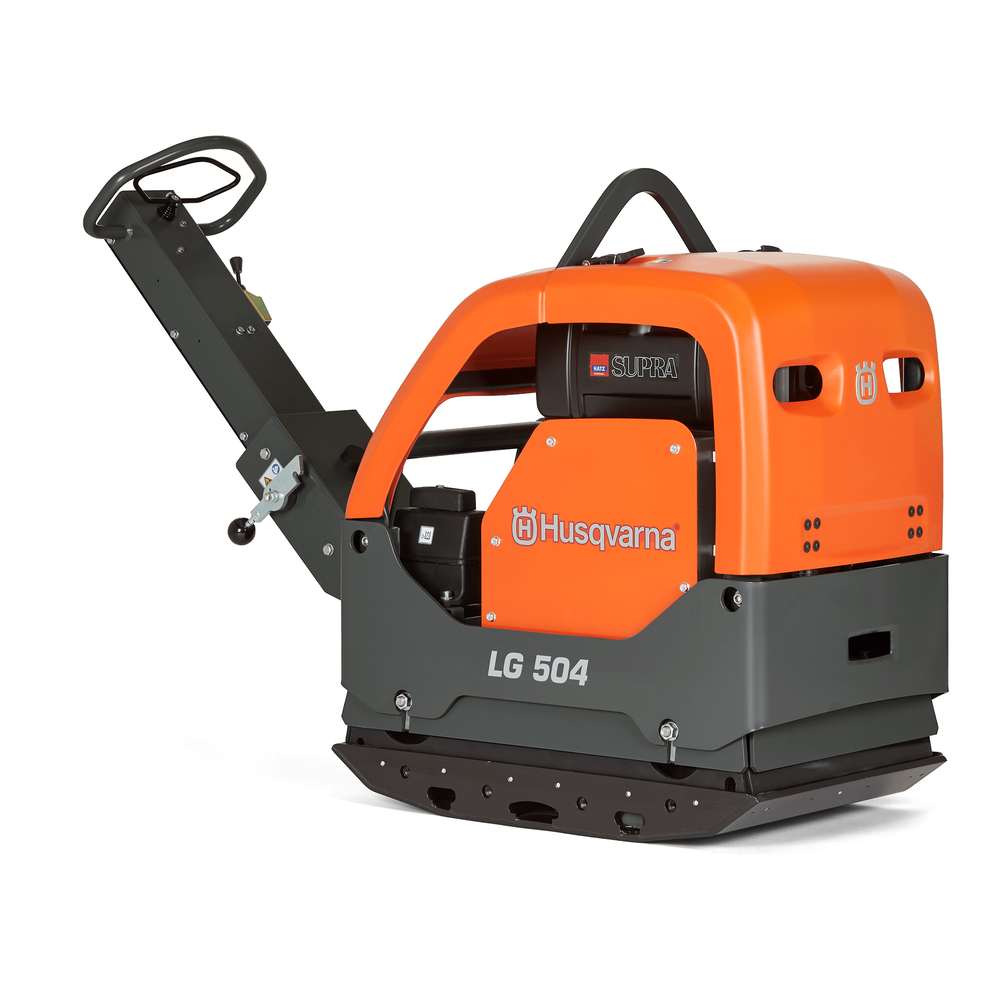

Le compacteur à plaque réversible LG504 de HUSQVARNA est conçu pour un compactage profond et efficace des sols.
Conçu pour des zones confinées, ce modèle offre une manipulation aisée grâce à un levier de marche avant/arrière et une poignée fixe. L’ergonomie est améliorée par une poignée anti-vibrations, permettant un usage prolongé sans inconfort. L'indicateur de compactage vous guide pour savoir quand passer à la tâche suivante.
Équipé d’un moteur diesel Hatz 1D81Z, le LG504 développe une puissance de 9,1 kW et génère une force centrifuge de 65 kN. Sa plaque de 850 mm en acier Hardox 400 assure durabilité et résistance. Avec un poids de 513 kg, il offre une vitesse de 32 m/min tout en restant facile à transporter grâce à un cadre robuste et un anneau de levage intégré. Des niveaux sonores de 109 dB(A) garantis et 108 dB(A) mesurés à l'oreille de l'utilisateur sont à prendre en compte pour une utilisation en milieu sensible.
Motor/engine model : 4-stroke air-cooled
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Recoil
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 32 m/min
Compaction Indicator : Non
Plate width : 850mm
Largeur maxi : 850mm
Poids : 513 kg
Packaging length : 1 300mm
Packaging width : 830mm
Packaging height : 1 500mm
Article gross weight : 515 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 108 dB(A)
Le démarrage peut se faire manuellement en tirant le levier de la vanne de décompression sur la position de démarrage, en plaçant la commande d'accélérateur au ralenti, puis en tournant la manivelle jusqu'au démarrage du moteur. Après démarrage, le moteur doit tourner au ralenti pendant 2 à 3 minutes avant de passer à plein régime.
Le démarrage peut aussi être électrique : la commande d'accélérateur est placée au ralenti, la clé de contact tournée en position d'allumage, puis en position de démarrage. Dès que le moteur démarre, la clé est relâchée. Là aussi, le moteur doit tourner au ralenti 2 à 3 minutes avant de passer à plein régime.
Pour arrêter le produit, il faut le stationner sur une surface plane, placer la commande d'accélérateur au ralenti, laisser tourner le moteur 2 à 3 minutes, puis mettre la commande d'accélération en position arrêt. En cas de démarrage électrique, il faut tourner la clé en position arrêt et la retirer.
Le compacteur est destiné à compacter des sols pulvérulents avec des couches d'épaisseur moyenne à très élevée. Il est utilisé pour les travaux de réparation et d'entretien des entrées de garage, allées et parkings. Il peut également être utilisé pour le pavage avec un kit spécifique. Il ne doit pas être utilisé pour d'autres travaux.
Le compacteur se déplace en marche avant ou arrière selon la commande, et la direction est contrôlée par la poignée. Un indicateur de compactage (optionnel) signale le degré de compactage atteint, avec des LED indiquant différents niveaux, pour savoir quand passer à la tâche suivante.
Avant toute utilisation, la poignée doit être réglée en position de fonctionnement en la maintenant fermement, en relâchant le levier de blocage et en abaissant la poignée.
En cas de fonctionnement non conforme, il est indiqué de bloquer la poignée en position relevée pour éviter qu'elle ne tombe sur l'utilisateur.
Le rendement attendu est un compactage profond et efficace des sols pulvérulents, avec un degré de compactage visible via l'indicateur LED. Lorsque la LED rouge du degré maximal est allumée en continu, il est conseillé de ne pas continuer l'utilisation pour éviter d'endommager le produit.
Le compacteur est destiné à un usage professionnel uniquement, dans des zones confinées et pour des sols spécifiques. Il ne doit pas être utilisé dans des pentes supérieures à 20°, ni dans des zones présentant un risque d'incendie ou d'explosion.
En résumé, l'utilisation consiste à démarrer le moteur (manuellement ou électriquement), régler la commande d'accélération au plein régime, déplacer la commande d'utilisation pour avancer ou reculer, contrôler le degré de compactage via l'indicateur LED, et arrêter le moteur selon la procédure décrite. La poignée doit être réglée et bloquée correctement pour garantir une manipulation sûre.
Toutes ces informations sont issues du manuel d'utilisation et du guide d'emploi fournis (pages 2 à 20).
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un compacteur à plaque réversible comme le LG504DE ?
Il faut vérifier la puissance moteur (ici 9,1 kW avec un moteur diesel Hatz 1D81Z), la force centrifuge (65 kN), la largeur de la plaque (850 mm) et le poids (513 kg) pour s'assurer qu'il correspond aux besoins de compactage profond des sols pulvérulents. L'ergonomie, notamment la poignée anti-vibrations et la facilité de changement de direction, est aussi déterminante pour un usage prolongé et en zones confinées.
Comment fonctionne l'indicateur de compactage du LG504DE ?
L'indicateur de compactage optionnel utilise des LED pour signaler le degré de compactage : de 0 à 30 % (LED jaune), 30 à 60 % (jaune), 60 à 90 % (verte), et 90 à 100 % (rouge). Lorsque la LED rouge est allumée en continu, il est conseillé d'arrêter l'utilisation pour éviter d'endommager le compacteur.
Quelles sont les limites d'utilisation du compacteur LG504DE ?
Ce compacteur est destiné uniquement au compactage des sols pulvérulents avec des couches moyennes à très élevées. Il ne doit pas être utilisé dans des pentes supérieures à 20°, ni dans des zones à risque d'incendie ou d'explosion. Son usage est professionnel, notamment pour les réparations et l'entretien d'entrées de garage, allées et parkings.
Quels éléments techniques garantissent la durabilité et la sécurité du LG504DE ?
La plaque est fabriquée en acier Hardox 400, résistant à l'usure, et la conception empêche le coincement des pierres. Le cadre robuste protège le moteur et la transmission. Le compacteur est équipé de dispositifs anti-vibrations pour réduire la fatigue opérateur, et d’un cadre de sécurité pour éviter les dommages en cas de chute.
Comment s'effectue le démarrage et l'arrêt du compacteur LG504DE ?
Le démarrage peut être manuel (levier de décompression, manivelle) ou électrique (clé de contact). Après démarrage, le moteur doit tourner au ralenti 2 à 3 minutes avant de passer au plein régime. Pour l'arrêt, il faut placer la commande d'accélération au ralenti, laisser tourner 2 à 3 minutes, puis mettre la commande d'arrêt et retirer la clé si démarrage électrique.
Dans quels contextes professionnels le LG504DE est-il le plus adapté ?
Le compacteur est conçu pour un usage professionnel dans des zones confinées, pour des sols pulvérulents à couches moyennes ou épaisses. Il est particulièrement adapté aux travaux de réparation et d'entretien d'entrées de garage, allées, parkings, et peut être utilisé pour le pavage avec un kit spécifique.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation du LG504DE ?
Il faut porter un équipement de protection individuelle adapté (casque, protège-oreilles, bottes, gants), ne pas utiliser le produit en cas de fatigue ou sous influence, éviter les zones à risque d’incendie, ne pas dépasser 20° d’inclinaison, et bloquer la poignée en position relevée en cas de non-utilisation pour éviter les blessures.
Quels sont les points d'entretien majeurs pour garantir la performance du LG504DE ?
Il faut régulièrement vérifier l'absence de fuites d'huile et carburant, nettoyer le produit, contrôler les dispositifs anti-vibrations, la tension et l'état de la courroie trapézoïdale, le niveau d'huile moteur et hydraulique, ainsi que l'état du filtre à air. Le manuel précise un calendrier d'entretien détaillé à respecter.
