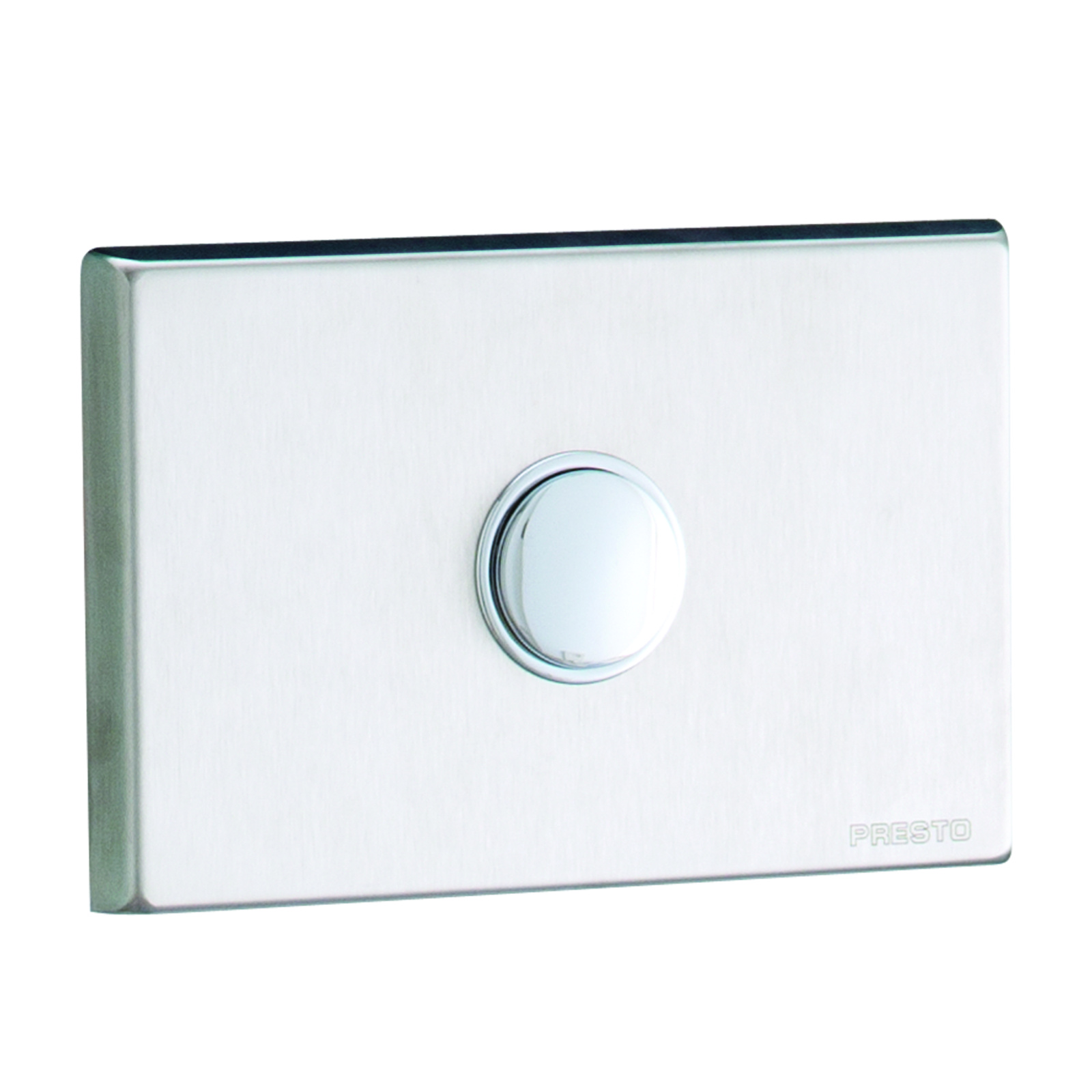

Plaque commande simple volume inox bâti-support avec réservoir PRESTO - 18568

Plaque de commande en inox conçue pour une chasse d'eau simple volume.

Cette plaque s'installe sur un bâti-support autoportant équipé d'un réservoir anti-vandalisme référencé 18585.

Le bâti-support doit être recouvert de deux plaques de BA13, avec une épaisseur maximale de mur de 90 mm.

Les caractéristiques techniques du bâti-support comprennent une alimentation mâle G1/2", un robinet d'arrêt, un nez de jonction pour cuvette de diamètre 55 mm, ainsi qu'une pipe et manchette d'évacuation WC de diamètre 90/100 mm.

Les dimensions de la plaque de commande sont de 210 mm de largeur, 153 mm de hauteur et 21 mm d'épaisseur, comme illustré sur le schéma technique de la page 1.

Le fonctionnement repose sur un mécanisme de commande simple volume, actionné via un câble de commande fixé sur le bouton de la plaque.

Pour l'installation, le châssis de la plaque se fixe sur le bâti-support à l'aide de deux vis après découpe du gabarit selon l'aplomb du mur.

La plaque offre une commande fiable et esthétique grâce à sa finition en inox, assurant durabilité et résistance à l'usure dans le temps.

Elle est compatible avec les systèmes de chasse d'eau PRESTO ROBINNETTERIE, garantissant une parfaite intégration et un fonctionnement optimal.

Le produit s'adresse aux installations sanitaires nécessitant une commande antivandalisme fiable et esthétique, avec une pression de service recommandée entre 1 et 5 bars conformément à la norme NF EN 816.

La maintenance est facilitée par la possibilité de remplacement des composants tels que le robinet de remplissage à flotteur (réf. 90787), le câble de commande (réf. 90785), ou le mécanisme de vidage (réf. 90784), avec des références précises pour chaque pièce.

L'entretien du revêtement inox doit être réalisé exclusivement à l'eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.

En résumé, cette plaque de commande en inox associée au bâti-support PRESTO 18585 constitue une solution robuste, compatible et durable pour les installations de chasse d'eau simple volume en milieu public ou privé.

• matériau : inox
• type de commande : simple volume
• dimensions plaque : 210 mm largeur, 153 mm hauteur, 21 mm épaisseur
• compatibilité : bâti-support autoportant avec réservoir PRESTO 18585
• pression de service recommandée : entre 1 et 5 bars
• fixation : deux vis après découpe du gabarit
• alimentation : mâle G1/2"
• évacuation WC : diamètre 90/100 mm
• nez de jonction cuvette : diamètre 55 mm
• entretien : eau savonneuse uniquement, sans produit abrasif, acide, alcalin ou ammoniaqué
• référence fournisseur : 18568

Le produit fonctionne par un mécanisme de commande simple volume actionné via un câble de commande fixé sur le bouton de la plaque de commande. Pour l’utilisation, il faut actionner ce bouton afin de déclencher la chasse d’eau simple volume.

Le principe d’utilisation repose sur l’activation manuelle du bouton, qui transmet la commande par câble au mécanisme de vidage du réservoir intégré au bâti-support autoportant. Ce bâti-support doit être recouvert de deux plaques de BA13, avec une épaisseur maximale de mur de 90 mm, et est équipé d’un réservoir anti-vandalisme.

L’installation prévoit de fixer le châssis de la plaque de commande sur le bâti-support à l’aide de deux vis, après découpe du gabarit selon l’aplomb du mur. Le câble de commande est ensuite clipsé sur le bouton de la plaque.

Ce produit est utilisé dans des installations sanitaires nécessitant une commande de chasse d’eau simple volume, notamment en milieu public ou privé, où une commande antivandalisme est requise.

En cas de fonctionnement non conforme, la maintenance peut être réalisée par remplacement des composants suivants : robinet de remplissage à flotteur, câble de commande, mécanisme de vidage, avec des références précises pour chaque pièce.

Le résultat attendu est une commande fiable et esthétique de la chasse d’eau simple volume, avec une pression de service recommandée entre 1 et 5 bars. L’entretien du revêtement inox doit être effectué uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
