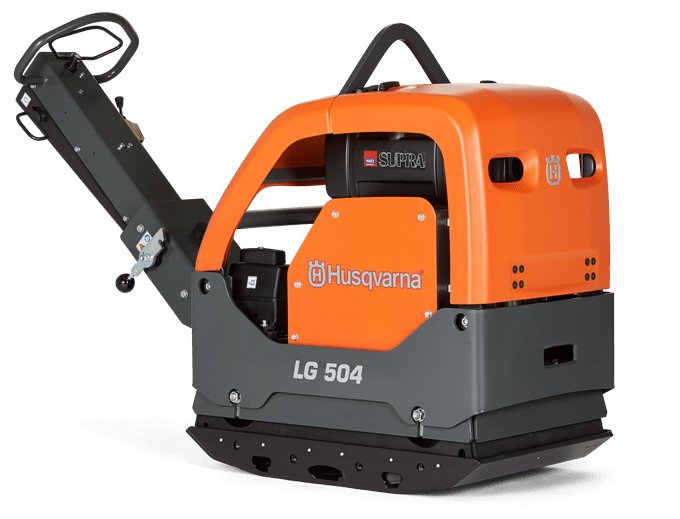

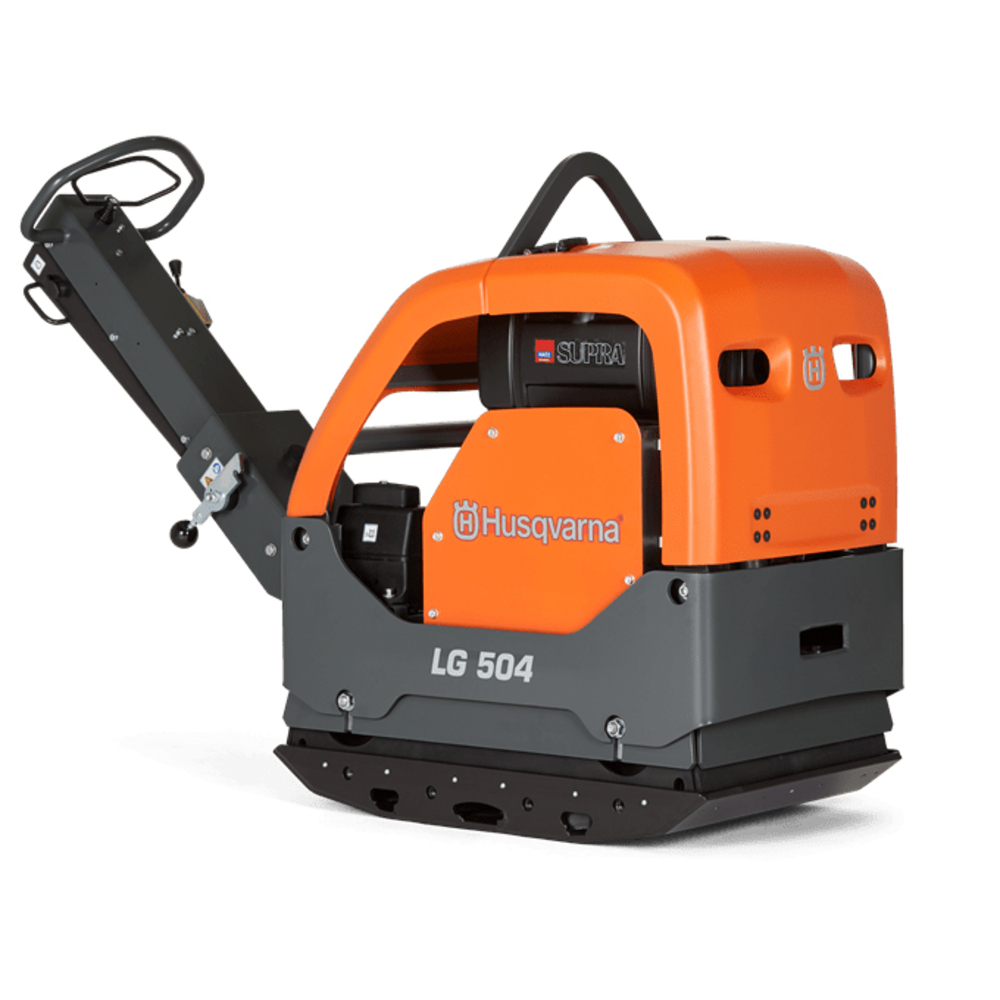

Compacteur LG504DE SEM 700 499KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-07
Référence : HUS 967855507
Découvrez Compacteur LG504DE SEM 700 499KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-07 disponible à l'achat
- Moteur diesel de 9.1 kW, idéal pour le compactage puissant.
- Conception en acier Hardox 400, durable et résistant à l'usure.
- Indicateur de compactage pour optimiser votre temps de travail.
- Poignée anti-vibrations pour un confort d'utilisation prolongé.
- Cadre robuste avec anneau de levage pour un transport facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Plaque de compactage HUSQVARNA LG504 - 967855507
Le LG 504 est un compacteur à plaque réversible alliant puissance et fiabilité, conçu pour compacter efficacement les sols pulvérulents, tant profonds que moyennement profonds. Idéal comme alternative ou complément aux rouleaux, il excelle dans les zones confinées. Équipé d’un moteur diesel Hatz 1D81Z, son design ergonomique assure une utilisation facile et un entretien simplifié.
Ce compacteur offre une robustesse remarquable avec ses plaques en acier Hardox 400, connues pour leur durabilité et leur résistance à l'usure. Sa conception spéciale prévient le blocage des pierres entre la plaque et le cadre. Le moteur et la transmission sont protégés par un cadre en acier renforcé, comportant un anneau de levage pour un transport aisé. Grâce à un indicateur de compactage, il facilite la gestion des tâches sur site. Sa poignée anti-vibrations permet un usage prolongé sans fatigue, tandis que le levier de marche avant/arrière simplifie la manipulation sur toutes les surfaces. Avec une force centrifuge de 65 kN et des dimensions de plateau de 700 mm, il garantit une efficacité optimale pour tous vos travaux de compactage.
Motor/engine model : 1D81Z
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Electrique
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 30 m/min
Compaction Indicator : Non
Plate width : 850mm
Largeur maxi : 850mm
Poids : 510 kg
Packaging length : 1 300mm
Packaging width : 940mm
Packaging height : 1 580mm
Article gross weight : 574 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 96 dB(A)
Le produit est utilisé avec la commande d'accélération réglée sur plein régime. Pour avancer, il faut déplacer la commande d'utilisation complètement vers l'avant puis la relâcher. Pour reculer, déplacer la commande complètement vers l'arrière puis la relâcher. Pour immobiliser le produit, déplacer la commande dans la direction opposée par petits mouvements jusqu’à l’arrêt complet. Le changement de direction s’effectue en retournant le produit à l’aide de la poignée.
Le produit est destiné aux travaux de réparation et d'entretien des entrées de garage, allées et parkings. Il peut également être utilisé pour le pavage avec un kit de pavage optionnel. Il ne doit pas être utilisé pour d'autres types de travaux.
Le produit est utilisé sur des sols pulvérulents présentant des couches d'épaisseur moyenne à très élevée. Il peut être utilisé dans des zones confinées où les rouleaux ne sont pas adaptés.
Avant toute utilisation, il est nécessaire d'effectuer un entretien quotidien et de vérifier que tous les dispositifs sont en bon état. L’indicateur de compactage (optionnel) permet de suivre le degré de compactage du sol en temps réel.
En cas d’arrêt, il faut stationner le produit sur une surface plane, mettre la commande d'accélérateur au ralenti, laisser tourner le moteur 2 à 3 minutes au ralenti, puis mettre la commande d'accélération en position d'arrêt. Si le moteur est à démarrage électrique, il faut tourner la clé en position d'arrêt et la retirer.
Pour le transport, la poignée doit être bloquée en position verticale. Le produit peut être soulevé par l’anneau de levage avec un équipement adapté. Sur véhicule, deux sangles doivent être placées autour de la plaque inférieure, à l’avant et à l’arrière, pour maintenir le produit en place.
Le produit est utilisé dans des conditions normales sur des surfaces planes ou en pente jusqu’à 20°. Il doit être utilisé en allant de bas en haut ou de haut en bas sur les pentes, jamais en travers. Il est déconseillé de stationner le produit sur un terrain en pente.
En cas de dysfonctionnement des vibrations, l’utilisateur doit arrêter immédiatement le produit et ne pas poursuivre l’opération avant suppression de la cause.
Le résultat attendu est un compactage efficace des sols pulvérulents, avec un indicateur de compactage permettant de visualiser le degré atteint. Le produit ne doit pas être utilisé lorsque le témoin LED rouge de l’indicateur de compactage est allumé en continu, pour éviter d’endommager le produit.
En résumé, l’utilisation consiste à démarrer le moteur, régler la commande d’accélération à plein régime, déplacer la commande d’utilisation pour avancer, reculer ou immobiliser le produit, et contrôler le compactage via l’indicateur. Le produit est employé dans des travaux professionnels de compactage de sols pulvérulents, en particulier sur des surfaces telles que les entrées de garage, allées, parkings, et pavage avec accessoire optionnel. Le transport et la manutention nécessitent de bloquer la poignée et d’utiliser l’anneau de levage. Le produit est adapté à des pentes jusqu’à 20° et doit être utilisé dans des conditions sécurisées.
(Toutes ces informations sont extraites et reformulées strictement à partir du manuel d’utilisation Husqvarna LG504 pages 2 à 20.)
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères techniques clés du compacteur LG504DE SEM 700 ?
Le compacteur LG504DE est équipé d’un moteur diesel Hatz 1D81Z d’une puissance nominale de 9,1 kW à 2550 tr/min. Il génère une force centrifuge de 65 kN avec une fréquence de vibration de 69 Hz et une amplitude de 2,4 mm. Sa plaque a une largeur de 850 mm et la machine pèse environ 510 kg. Il est conçu pour compacter des sols pulvérulents d’épaisseur moyenne à élevée, avec une inclinaison maximale d’utilisation de 20°.
Comment fonctionne le système de démarrage et de commande du compacteur ?
Le compacteur peut être démarré manuellement via un levier de décompression et une manivelle, ou électriquement avec une clé de contact. Dans les deux cas, le moteur doit tourner au ralenti pendant 2 à 3 minutes avant d’atteindre le plein régime. La commande d’accélération permet d’avancer ou reculer la machine en déplaçant un levier vers l’avant ou l’arrière, et un levier de blocage de la poignée assure la sécurité lors de la manipulation.
Quelles sont les spécificités de l’indicateur de compactage et son utilisation ?
L’indicateur de compactage, optionnel, affiche le degré de compactage du sol en temps réel via des LED. Les LED vertes et jaunes indiquent un compactage progressif jusqu’à 90 %, tandis que la LED rouge signale un compactage maximal. Il est recommandé de ne pas utiliser le compacteur lorsque la LED rouge est allumée en continu pour éviter d’endommager la machine.
Quels dispositifs de sécurité et de confort sont intégrés au compacteur ?
Le compacteur est équipé d’un cadre de sécurité renforcé, d’un anneau de levage, de dispositifs anti-vibrations (10 au total) pour réduire la fatigue de l’opérateur, et d’une poignée anti-vibrations. Le silencieux est conçu pour limiter le bruit et rejeter les gaz d’échappement loin de l’utilisateur. Le produit respecte les normes CE et dispose d’avertissements clairs pour l’utilisation en pente, la manipulation du carburant et la protection contre les vibrations et le bruit.
Quels sont les points importants à connaître pour l’entretien du compacteur ?
L’entretien comprend le contrôle et le remplacement régulier des filtres à air et à carburant, la vérification et le remplacement de l’huile moteur et hydraulique, la tension et l’état de la courroie trapézoïdale, ainsi que l’inspection des dispositifs anti-vibrations. Le nettoyage doit être effectué avec précaution pour éviter d’endommager les composants électriques et le moteur. Le manuel détaille un schéma d’entretien précis avec des intervalles en heures d’utilisation.
Comment assurer la sécurité lors du transport et du stockage du compacteur ?
Pour le transport, la poignée doit être bloquée en position verticale et le compacteur soulevé par l’anneau de levage avec un équipement adapté. Deux sangles doivent être placées autour de la plaque inférieure pour le fixer sur un véhicule. Le stockage nécessite de vider le carburant, de charger la batterie, de nettoyer le produit et de le conserver dans un endroit sec, à l’abri du gel et sécurisé contre l’accès non autorisé.
