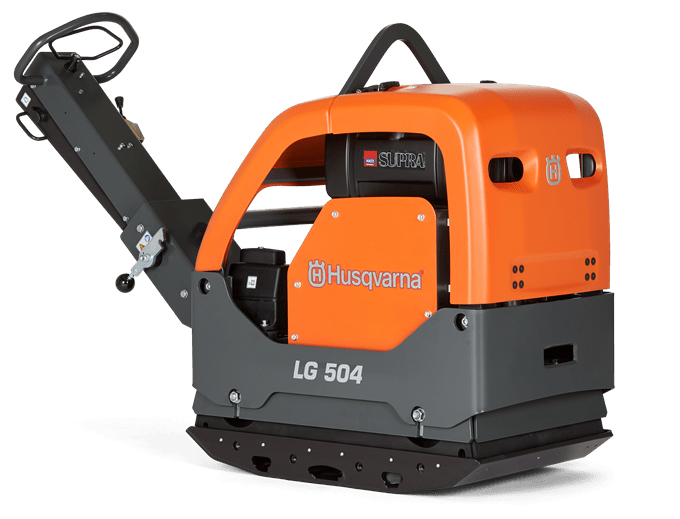

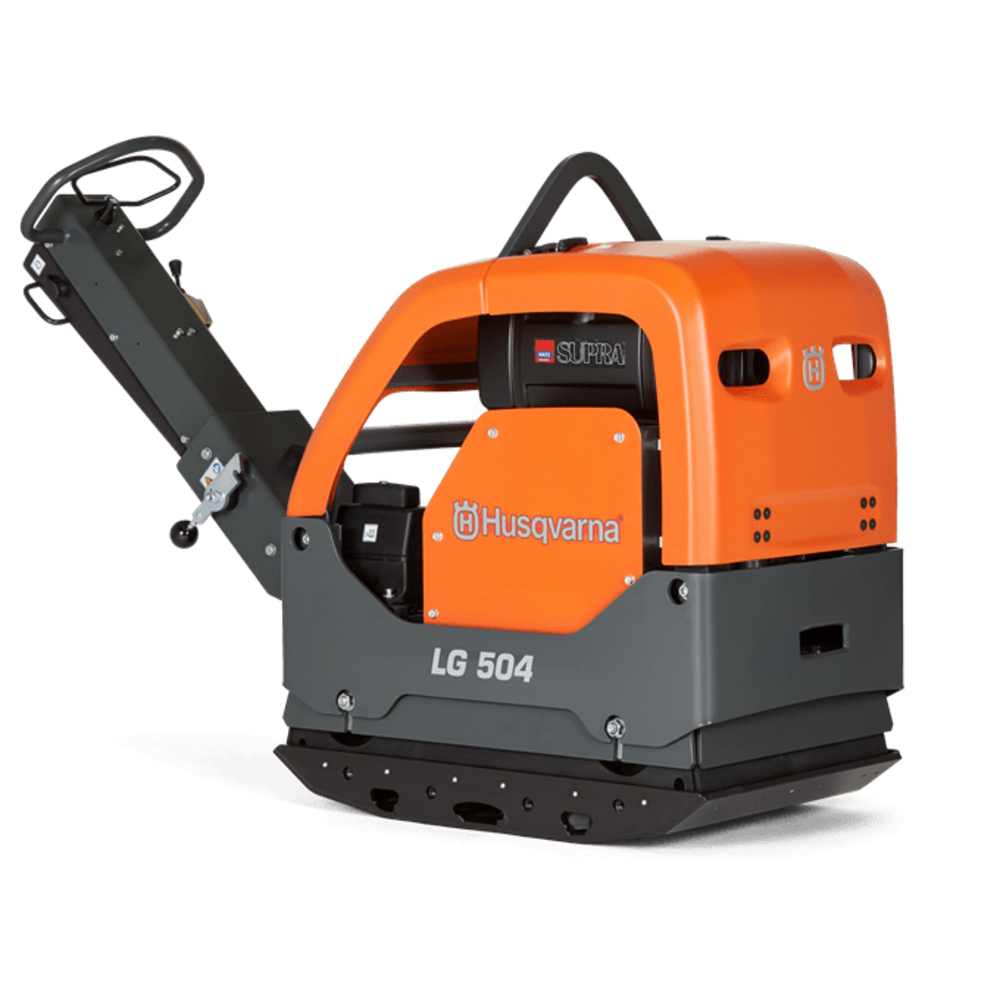

Compacteur LG504DE SEM 850 513KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-11
Référence : HUS 967855511
Découvrez Compacteur LG504DE SEM 850 513KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-11 disponible à l'achat
- Moteur diesel Hatz 1D81Z avec démarrage électrique
- Compte avec un puissant moteur de 9,1 kW pour compacter efficacement
- Conception robuste avec des plaques en acier Hardox 400
- Poignée anti-vibrations pour un confort lors d'utilisation prolongée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Compacteur diesel puissant et fiable pour un compactage efficace des sols.
Le LG 504 est un compacteur à plaque réversible conçu pour compacter les sols pulvérulents profonds et moyennement profonds. Grâce à son moteur diesel Hatz 1D81Z, il se révèle être une alternative efficace ou un complément aux rouleaux dans les zones confinées. Son design ergonomique facilite l'entretien. Les plaques en acier Hardox 400 garantissent durabilité et résistance à l'usure, tout en empêchant les pierres de se coincer. Avec un cadre robuste, le moteur est protégé, et un anneau de levage optimise le transport. Sa poignée anti-vibrations assure un confort d'utilisation prolongé et son levier de marche avant/arrière rend la manipulation simple sur toutes surfaces. Avec un poids de 510 kg et une largeur de plaque de 850 mm, il développe une force centrifuge de 65 kN.
Motor/engine model : 1D81Z
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Electrique
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 30 m/min
Compaction Indicator : Non
Plate width : 850mm
Largeur maxi : 850mm
Poids : 510 kg
Packaging length : 1 300mm
Packaging width : 940mm
Packaging height : 1 580mm
Article gross weight : 574 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 96 dB(A)
Pour le démarrage manuel, il faut tirer le levier de la vanne de décompression en position de démarrage, placer la commande d'accélérateur au ralenti, tourner la manivelle jusqu'au démarrage du moteur, laisser tourner au ralenti 2 à 3 minutes, puis passer à plein régime.
Pour le démarrage électrique, la procédure consiste à mettre la commande d'accélérateur au ralenti, tourner la clé de contact en position d'allumage puis de démarrage, relâcher la clé dès le démarrage, laisser tourner au ralenti 2 à 3 minutes, puis passer à plein régime.
Le compacteur se fait avancer en déplaçant la commande d'utilisation complètement vers l'avant, puis en la relâchant. Pour reculer, la commande est déplacée vers l'arrière, puis relâchée. Pour immobiliser la machine, la commande est déplacée dans la direction opposée par petits mouvements jusqu'à l'arrêt complet. Le changement de direction s'effectue en retournant la machine à l'aide de la poignée.
L'appareil est destiné à compacter des sols pulvérulents présentant des couches d'épaisseur moyenne à très élevée, notamment pour les travaux de réparation et d'entretien d'entrées de garage, d'allées et de parkings. Un kit de pavage optionnel permet également l'utilisation pour le pavage. Il ne doit pas être utilisé pour d'autres types de travaux.
La poignée est équipée d'un levier de marche avant/arrière facilitant la manipulation sur toutes surfaces. Le produit est utilisé en maintenant la commande d'accélération sur plein régime pour assurer un compactage efficace.
En cas de fonctionnement non conforme, notamment si les vibrations augmentent soudainement, il faut arrêter immédiatement le produit et ne pas poursuivre avant suppression de la cause.
Le compacteur peut être transporté sur de courtes distances en le soulevant, ou sur de longues distances sur un véhicule équipé de sangles d'arrimage fixées autour de la plaque inférieure. Avant transport ou remisage, la poignée doit être bloquée en position verticale.
Le résultat attendu est un compactage efficace des sols pulvérulents profonds à moyennement profonds, avec un indicateur de compactage optionnel qui signale le degré de compactage atteint par des LED, permettant d'éviter un compactage excessif.
L'entretien régulier est nécessaire pour assurer un fonctionnement optimal, comprenant notamment le contrôle des niveaux d'huile moteur et hydraulique, le nettoyage du filtre à air, le contrôle des dispositifs anti-vibrations, et la vérification de la courroie trapézoïdale.
Ainsi, pour utiliser ce compacteur, il faut suivre les étapes de démarrage adaptées, manipuler la commande d'utilisation pour avancer, reculer ou arrêter, utiliser la poignée pour changer de direction, et intervenir sur l'indicateur de compactage si présent, dans le cadre des travaux de compactage des sols pulvérulents en réparation ou entretien d'espaces extérieurs.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères spécifiques pour choisir ce compacteur à plaque réversible ?
Le compacteur LG504DE SEM 850 se distingue par son moteur diesel Hatz 1D81Z de 9,1 kW avec démarrage électrique ou manuel, adapté au compactage de sols pulvérulents moyens à profonds. Sa plaque en acier Hardox 400 de 850 mm de largeur offre une force centrifuge de 65 kN, permettant un compactage efficace sur des surfaces variées. Sa conception robuste intègre des dispositifs anti-vibrations et une poignée ergonomique avec levier avant/arrière pour un confort et une maniabilité optimisés sur chantier.
Comment fonctionne l’indicateur de compactage optionnel et quelle est son utilité ?
L’indicateur de compactage utilise des LED pour signaler le degré de compactage du sol, allant de 0 à 100 %. Les témoins verts indiquent un compactage optimal entre 60 et 90 %, tandis que le témoin rouge signale un compactage excessif à éviter. Cette fonction permet d’adapter précisément le compactage pour éviter tout dommage au produit ou à la surface traitée, garantissant une intervention maîtrisée.
Quelles sont les limites d’utilisation de ce compacteur en termes de pente et de type de sol ?
Ce compacteur est conçu pour une utilisation sur des pentes maximales de 20° (35 %). Il est spécifiquement destiné au compactage de sols pulvérulents avec des couches d’épaisseur moyenne à très élevée, notamment pour la réparation et l’entretien d’entrées de garage, allées et parkings. Il ne doit pas être utilisé pour d’autres types de travaux ni sur des sols instables au-delà de cette inclinaison.
Quels dispositifs de sécurité sont intégrés pour protéger l’utilisateur et le produit ?
Le produit est équipé d’un cadre de sécurité robuste pour éviter les dommages en cas de chute, ainsi que de dix dispositifs anti-vibrations répartis entre la poignée et la plaque moteur pour réduire les vibrations nocives. La poignée est munie d’un levier de blocage et d’une position verticale sécurisée pour le transport. Un anneau de levage facilite la manutention en toute sécurité. Des consignes strictes d’utilisation et d’entretien sont recommandées pour garantir la sécurité sur chantier.
Comment s’effectue l’entretien technique essentiel pour garantir la durabilité et la performance ?
L’entretien comprend le contrôle régulier des niveaux d’huile moteur et hydraulique, le nettoyage et le remplacement périodique du filtre à air, la vérification et le réglage de la tension de la courroie trapézoïdale, ainsi que l’inspection des dispositifs anti-vibrations et des sangles de sécurité. L’huile de l’élément excentrique doit être remplacée selon un planning précis. Le manuel détaille les fréquences d’entretien, notamment après 10, 100, 250 et 500 heures d’utilisation.
Dans quels contextes professionnels ce compacteur est-il le plus adapté ?
Le compacteur LG504DE SEM 850 est particulièrement adapté aux travaux de compactage de sols pulvérulents pour la réparation et l’entretien d’entrées de garage, allées et parkings. Son design compact et sa plaque réversible en font une alternative efficace aux rouleaux dans les zones confinées. L’option kit de pavage permet également une utilisation pour le pavage, élargissant ainsi son champ d’application dans les travaux d’aménagement extérieur.
