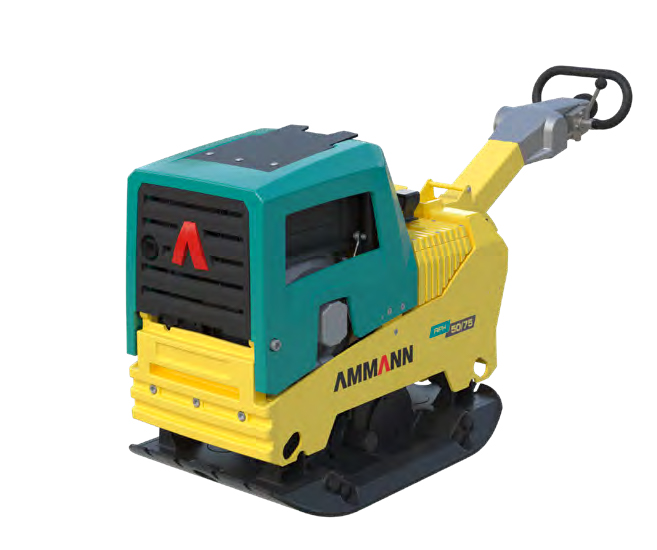

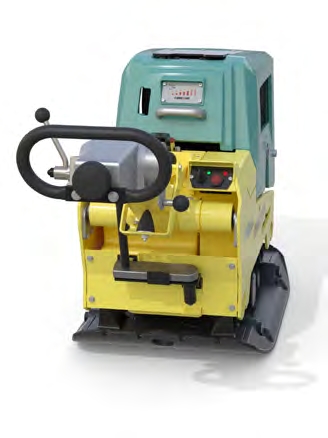

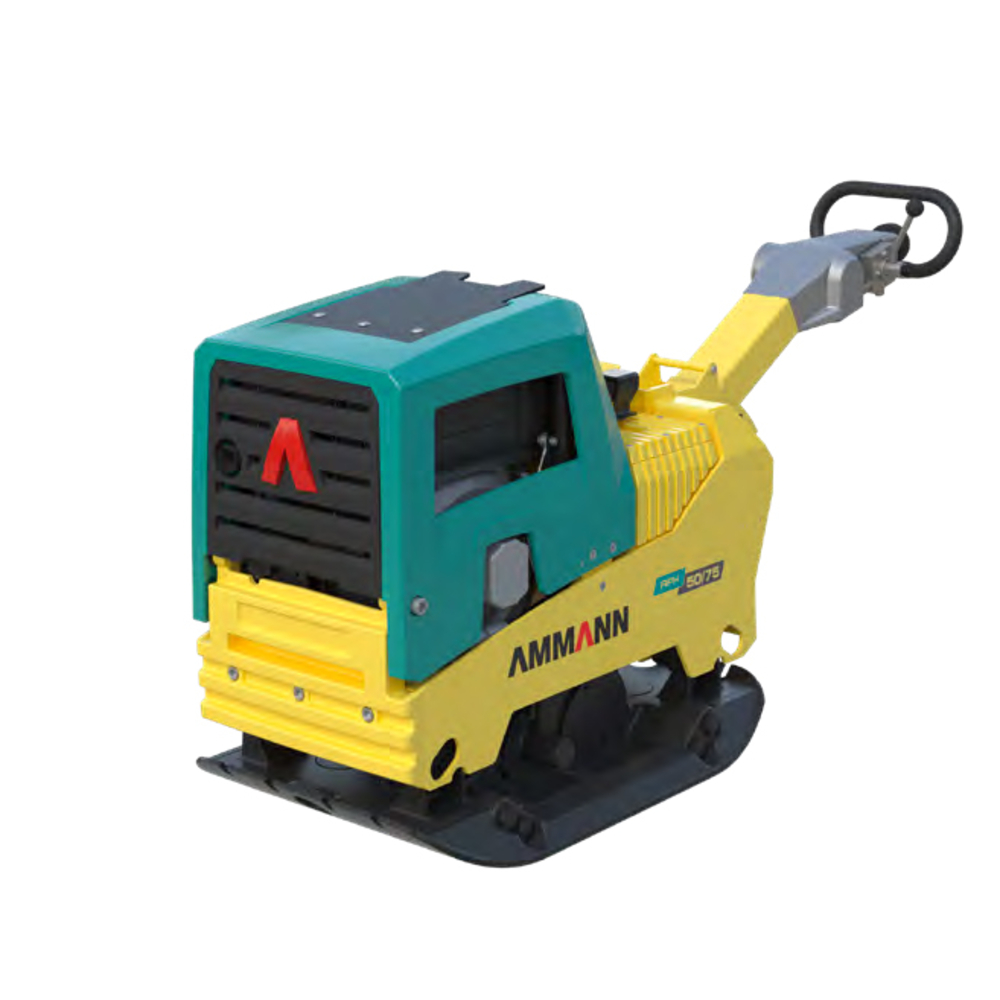

PLAQUE HYDRAULIQUE REVERSIBLE APH 50/75 MOTEUR HATZ 1D50S - AFSVPR0150A211 AMMANN -
Référence : A197AFSVPR0150A211
Découvrez PLAQUE HYDRAULIQUE REVERSIBLE APH 50/75 MOTEUR HATZ 1D50S - AFSVPR0150A211 AMMANN - disponible à l'achat
Les points clés
- Compactage puissant avec système d'excitation à deux arbres
- Conception robuste pour une longévité accrue des composants
- Faibles vibrations pour un confort optimal de l'opérateur
- Entretien facile sans outils pour une utilisation simplifiée
- Transport sécurisé grâce à une fixation simple et efficace
18 308,53 EUR TTC 15 257,11 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
UN ÉQUIPEMENT DE COMPACTAGE FIABLE
La plaque vibrante hydrostatique APH 50/75 Ammann est équipée d’un système d’excitation à deux arbres qui assure une grande puissance de compactage. Cette machine est très fiable et appréciée sur le marché grâce à sa conception robuste et à la grande longévité de ses composants. L’APH 50/75 est la plus petite machine de la gamme APH et pèse 350 kg. Son fonctionnement est simple et confortable, même dans les espaces exigus, y compris autour d’obstacles comme des colonnes ou sur des sols collants.
PRODUCTIVITÉ
Performance de compactage supérieure
Unité vibrante puissante qui génère d’excellents résultats de compactage pour un travail rapide et une couverture homogène.
Entraînement entièrement hydraulique
Commande de machine à la pointe de la technologie avec une grande précision, même dans les espaces confinés.
ERGONOMIE
Timon de guidage à faibles vibrations
Faible valeurs de vibration au niveau des mains et des bras (inférieures à 2,5 m/sec2) protégeant l'opérateur et permettent de se
passer de la fastidieuse tenue d’un journal. Valeur de vibration les plus faibles du marché.
Commande orbitrol pratique
Ergonomie optimisée pour une commande parfaite de la machine pendant le travail.
Transport sécurisé
Fixation simple de la machine et meilleure sécurité pendant le transport.
FACILITÉ D’UTILISATION
Inspection quotidienne sans outils
Maintenance quotidienne réalisable sans outils.
Entraînement hydraulique
Temps d’arrêt réduits par rapport à un entraînement mécanique classique.
Cadre de protection et caches
Protection de tous les principaux composants contre les dégâts sur le chantier ou lors du transport
POIDS ET DIMENSIONS
Poids de la machine, unité de base 350 kg
Longueur de la plaque de base 450 mm
Longueur de machine 900 mm
Avec poignée 1600 mm
Hauteur de machine 820 mm
Hauteur de poignée (travail) 1000 mm
Hauteur de poignée (transport) 1500 mm
Largeur de machine 450/600/750 mm
MOTEUR
Moteur hatz supra 1d50s
Carburant diesel
Puissance du moteur 9,4 cv / 7 kw
À RPM 3200 rpm
Consommation De Combustible 1,7 l/h
FORCES DE COMPACTAGE
Fréquence de vibration max. 70 hz
Force centrifuge max. 50 kn
Surface de travail, unité de base 1125 m²/h
Pression en surface max. 18,52 n/cm²
Amplitude 1.7 mm
DIVERS
Vitesse de fonctionnement 25 m/min
Capacité de réservoir 5 l/h
Gravissement de pente 36%
Inclinaison max. De tous les côtés 30°
La plaque vibrante hydrostatique APH 50/75 Ammann est un équipement fiable et performant destiné au compactage des sols dans divers secteurs tels que le BTP, les routes pavées, la construction de tranchées, les fondations et les aménagements paysagers. Elle est équipée d’un système d’excitation à deux arbres hydrostatique qui assure une puissance de compactage élevée, garantissant un travail rapide et une couverture homogène. Cette machine compacte, pesant 350 kg, est la plus petite de la gamme APH, avec des dimensions adaptées aux espaces exigus et aux environnements difficiles, notamment autour d’obstacles ou sur sols collants.
Son entraînement est entièrement hydraulique, offrant une commande précise même dans des espaces confinés, et réduisant les temps d’arrêt par rapport à un entraînement mécanique classique. L’ergonomie est optimisée grâce à un timon de guidage à faibles vibrations (inférieures à 2,5 m/s²), protégeant l’opérateur et évitant la tenue fastidieuse d’un journal de bord. La commande orbitrol facilite la maniabilité de la machine. Le transport est sécurisé grâce à une fixation simple et un cadre protecteur qui protège les principaux composants contre les dommages lors du chantier ou du transport. La maintenance quotidienne peut être réalisée sans outils, simplifiant l’inspection et l’entretien.
Caractéristiques techniques principales :
- Poids de la machine (unité de base) : 350 kg
- Dimensions : longueur plaque de base 450 mm, longueur machine 900 mm, longueur avec poignée 1600 mm, hauteur machine 820 mm, hauteur poignée en travail 1000 mm, hauteur poignée en transport 1500 mm, largeur machine variable entre 450, 600 et 750 mm
- Moteur : Hatz Supra 1D50S diesel, puissance 9,4 CV (7 kW) à 3200 rpm
- Consommation de carburant : 1,7 l/h
- Forces de compactage : fréquence de vibration max. 70 Hz, force centrifuge max. 50 kN, pression en surface max. 18,52 N/cm², amplitude 1,7 mm
- Surface de travail : 1125 m²/h
- Vitesse de fonctionnement : 25 m/min
- Capacité de réservoir : 5 l
- Gravissement de pente : 36 %
- Inclinaison maximale de tous les côtés : 30°
Équipement standard :
- Poignée de commande isolée des vibrations, réglable et verrouillable
- Système orbitrol pour une commande de guidage optimale
- Châssis protecteur protégeant les composants fonctionnels contre la saleté et les dommages, facilitant l’entretien
- Moteur diesel silencieux, puissant, refroidi à l’air, avec système d’alerte de niveau d’huile bas et faibles émissions
- Système d’excitation à deux arbres hydrostatique
- Programme de garantie étendue à 3 ans
Équipements en option :
- Plaques d’extension (2 x 75 mm et 2 x 150 mm)
- Compteur des heures de fonctionnement
- Démarreur électrique et arrêt d’urgence
- Système de contrôle du compactage ACEeco
Cette plaque vibrante se distingue par sa robustesse, sa facilité d’utilisation, son ergonomie avancée, et sa grande productivité, adaptée aux travaux de compactage exigeants dans des environnements variés.
Son entraînement est entièrement hydraulique, offrant une commande précise même dans des espaces confinés, et réduisant les temps d’arrêt par rapport à un entraînement mécanique classique. L’ergonomie est optimisée grâce à un timon de guidage à faibles vibrations (inférieures à 2,5 m/s²), protégeant l’opérateur et évitant la tenue fastidieuse d’un journal de bord. La commande orbitrol facilite la maniabilité de la machine. Le transport est sécurisé grâce à une fixation simple et un cadre protecteur qui protège les principaux composants contre les dommages lors du chantier ou du transport. La maintenance quotidienne peut être réalisée sans outils, simplifiant l’inspection et l’entretien.
Caractéristiques techniques principales :
- Poids de la machine (unité de base) : 350 kg
- Dimensions : longueur plaque de base 450 mm, longueur machine 900 mm, longueur avec poignée 1600 mm, hauteur machine 820 mm, hauteur poignée en travail 1000 mm, hauteur poignée en transport 1500 mm, largeur machine variable entre 450, 600 et 750 mm
- Moteur : Hatz Supra 1D50S diesel, puissance 9,4 CV (7 kW) à 3200 rpm
- Consommation de carburant : 1,7 l/h
- Forces de compactage : fréquence de vibration max. 70 Hz, force centrifuge max. 50 kN, pression en surface max. 18,52 N/cm², amplitude 1,7 mm
- Surface de travail : 1125 m²/h
- Vitesse de fonctionnement : 25 m/min
- Capacité de réservoir : 5 l
- Gravissement de pente : 36 %
- Inclinaison maximale de tous les côtés : 30°
Équipement standard :
- Poignée de commande isolée des vibrations, réglable et verrouillable
- Système orbitrol pour une commande de guidage optimale
- Châssis protecteur protégeant les composants fonctionnels contre la saleté et les dommages, facilitant l’entretien
- Moteur diesel silencieux, puissant, refroidi à l’air, avec système d’alerte de niveau d’huile bas et faibles émissions
- Système d’excitation à deux arbres hydrostatique
- Programme de garantie étendue à 3 ans
Équipements en option :
- Plaques d’extension (2 x 75 mm et 2 x 150 mm)
- Compteur des heures de fonctionnement
- Démarreur électrique et arrêt d’urgence
- Système de contrôle du compactage ACEeco
Cette plaque vibrante se distingue par sa robustesse, sa facilité d’utilisation, son ergonomie avancée, et sa grande productivité, adaptée aux travaux de compactage exigeants dans des environnements variés.
