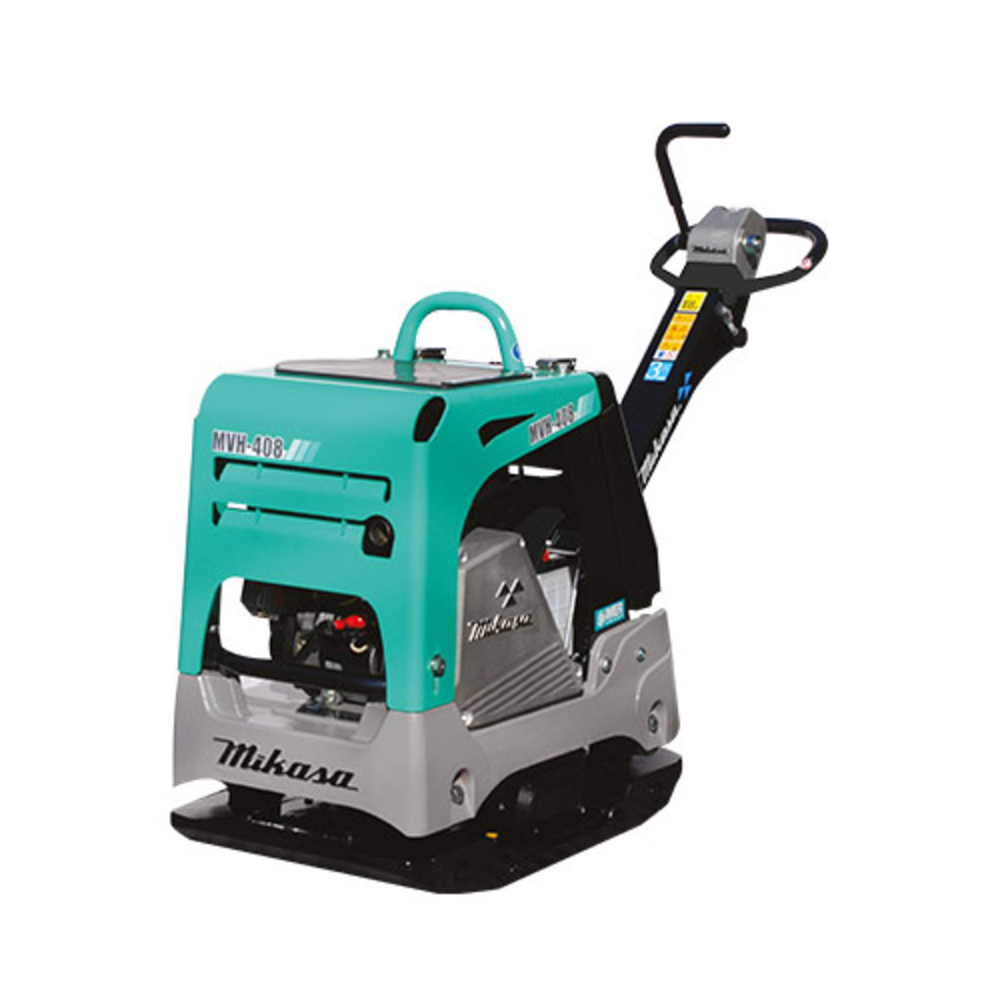

Plaque vibrante MVH-408DSZ HATZ 1B50 - IMER - 05011408
Référence : I00605011408
Découvrez Plaque vibrante MVH-408DSZ HATZ 1B50 - IMER - 05011408 disponible à l'achat
- Moteur diesel HATZ 1B50 puissant de 6.7 kW pour un compactage efficace
- Guidon ajustable avec système anti-vibrations pour un confort optimal
- Inversion hydraulique rapide pour une maniabilité facilitée
- Compacte et robuste avec semelle en fonte de 900 x 500 mm
- Adaptée aux pentes jusqu’à 30 % et vitesse de travail de 28 m/min
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La plaque vibrante MVH-408DSZ HATZ 1B50 de la marque IMER est un équipement de compactage performant, conçu pour offrir un confort et une facilité d’utilisation optimaux. Elle est équipée d’un moteur diesel HATZ 1B50 d’une puissance de 6,7 kW (9,1 chevaux) avec un système de démarrage électrique. Sa structure monocoque intègre un capot avant léger et très robuste qui protège efficacement le moteur des projections de graviers et des dommages externes. Cette plaque vibrante dispose d’un guidon ajustable monté sur silent-blocs, ce qui réduit de plus de 50 % les vibrations transmises aux bras de l’utilisateur, améliorant ainsi le confort et la sécurité. Le levier de commande est conçu avec un actionneur intégré, garantissant une réponse opérationnelle rapide pour le basculement avant/arrière, qui se fait par inversion hydraulique. Le manche est pliable, relevable et doté d’un dispositif d’auto-verrouillage pour une meilleure maniabilité et un rangement facilité. Les dimensions de la machine sont de 1 570 mm de longueur, 500 mm de largeur (650 mm avec le kit élargisseur optionnel) et 1 030 mm de hauteur. La semelle en fonte mesure 900 mm de longueur sur 500 mm de largeur (650 mm avec le kit élargisseur). La fréquence de frappe est de 73 Hz, soit 4 400 vibrations par minute, avec une force centrifuge de 55 kN (5 600 kgf). La plaque permet une vitesse de travail de 28 mètres par minute et peut travailler sur des pentes allant jusqu’à 30 %. Son poids à vide est de 408 kg. Elle est parfaitement adaptée au compactage de surfaces moyennes telles que les fondations d’immeubles, la préparation de l’asphalte, ainsi que le compactage de rampes et de tranchées, même dans des espaces exigus grâce à ses commandes hydrauliques avant et arrière. Parmi ses équipements de série, on trouve un dispositif hydraulique à levier individuel, une protection moteur contre les chutes de pierres, une courroie et des organes de transmission protégés contre la saleté, ainsi qu’un crochet d’arrimage pour le transport. Le niveau sonore est de 94 dB(A). Un kit élargisseur de 75 mm est disponible en option pour augmenter la largeur de travail. Cette plaque vibrante est classée dans la catégorie PQ 4 et est conçue pour offrir une grande robustesse, une excellente maniabilité et un confort d’utilisation accru grâce à son système anti-vibrations et ses commandes précises.
Le guidon ajustable est monté sur silent-blocs, ce qui réduit de plus de 50 % les vibrations transmises aux bras de l’utilisateur, améliorant ainsi le confort et la sécurité. Le levier de commande dispose d’un actionneur intégré, garantissant une réponse rapide pour l’inversion hydraulique avant/arrière. Le manche est pliable, relevable et doté d’un dispositif d’auto-verrouillage pour faciliter la maniabilité et le rangement.
Cette plaque vibrante présente les dimensions suivantes : 1 570 mm de longueur, 500 mm de largeur (650 mm avec le kit élargisseur optionnel) et 1 030 mm de hauteur. La semelle en fonte mesure 900 mm de longueur sur 500 mm de largeur (650 mm avec le kit élargisseur). Elle génère une fréquence de frappe de 73 Hz (4 400 vibrations par minute) avec une force centrifuge de 55 kN (5 600 kgf). Sa vitesse de travail est de 28 mètres par minute et elle peut opérer sur des pentes allant jusqu’à 30 %. Son poids à vide est de 408 kg.
Elle est parfaitement adaptée au compactage de surfaces moyennes telles que les fondations d’immeubles, la préparation de l’asphalte, ainsi que le compactage de rampes et de tranchées, même dans des espaces exigus grâce à ses commandes hydrauliques avant et arrière.
Parmi ses équipements de série figurent un dispositif hydraulique à levier individuel, une protection moteur contre les chutes de pierres, une courroie et des organes de transmission protégés contre la saleté, ainsi qu’un crochet d’arrimage pour le transport. Le niveau sonore est de 94 dB(A).
Un kit élargisseur de 75 mm est disponible en option pour augmenter la largeur de travail.
Cette plaque vibrante est classée dans la catégorie PQ 4 et bénéficie d’une garantie de 3 ans (hors moteur HATZ garanti 12 mois). Elle se distingue par sa robustesse, son excellente maniabilité et son confort d’utilisation accru grâce à son système anti-vibrations et ses commandes précises.
- MVH 408DSZ-VAS
- Dimensions L x l x H : 1 570 x 500 (650)* x 1 030 mm
- Dimensions de la semelle L x l : 900 x 500 (650)* mm
- Fréquence de frappe : 73 (4 400) vib/min
- Force centrifuge : 55 kN (5 600 Kgf)
- Vibrations main-bras : 4,7 m/sec²
- Vitesse de travail avant/arrière : 28 m/min
- Pente : 30 %
- Poids à vide : 408 kg
- Moteur : HATZ 1B50
- Type : Diesel
- Puissance (DIN 6270B) : 6,7 kW (9,1 Ch)
- Capacité du réservoir carburant : 5 L
- Inversion de marche : Hydraulique
- Guidon ajustable : Oui
- Système de démarrage : Electrique
- Capacité : PQ 4
- Niveau sonore : 94 Lp dB(A)
- Référence : 05011408
Votre produit IMER est garantie 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
IMER BATIMENT&PROJECTION PIECE
ZI LES SPEYRESBP 34
38450 - VIF
France
imer.france@imer.fr
Questions produits
Quels sont les principaux éléments techniques qui garantissent la robustesse et la protection du moteur de cette plaque vibrante ?
La plaque vibrante MVH-408DSZ est équipée d’une structure monocoque avec un capot avant léger et très robuste qui protège efficacement le moteur des projections de graviers et des dommages externes. De plus, elle dispose d’une protection moteur contre les chutes de pierres et d’un pré-filtre cyclone.
Comment le système anti-vibrations améliore-t-il le confort et la sécurité de l’utilisateur ?
Le guidon est monté sur silent-blocs qui réduisent de plus de 50 % les vibrations transmises aux bras de l’utilisateur, ce qui diminue la fatigue et augmente la sécurité lors de l’utilisation prolongée.
Quels sont les avantages du système d’inversion hydraulique pour la maniabilité de la machine ?
Le levier de commande intègre un actionneur qui assure une réponse rapide et précise pour le basculement avant/arrière. Cette inversion hydraulique facilite la manœuvre dans des espaces exigus et améliore la productivité sur chantier.
Quelles sont les capacités de compactage et les limites d’utilisation de cette plaque vibrante ?
Elle génère une force centrifuge de 55 kN avec une fréquence de frappe de 73 Hz (4 400 vibrations par minute) et peut travailler sur des pentes allant jusqu’à 30 %. Sa vitesse de travail est de 28 mètres par minute, adaptée au compactage de surfaces moyennes comme les fondations, rampes et tranchées.
Quels équipements facilitent la manutention et le transport de la plaque vibrante MVH-408DSZ ?
Le manche est pliable, relevable et doté d’un dispositif d’auto-verrouillage pour un rangement et un transport aisés. Un crochet d’arrimage est également prévu pour sécuriser la machine lors du transport.
