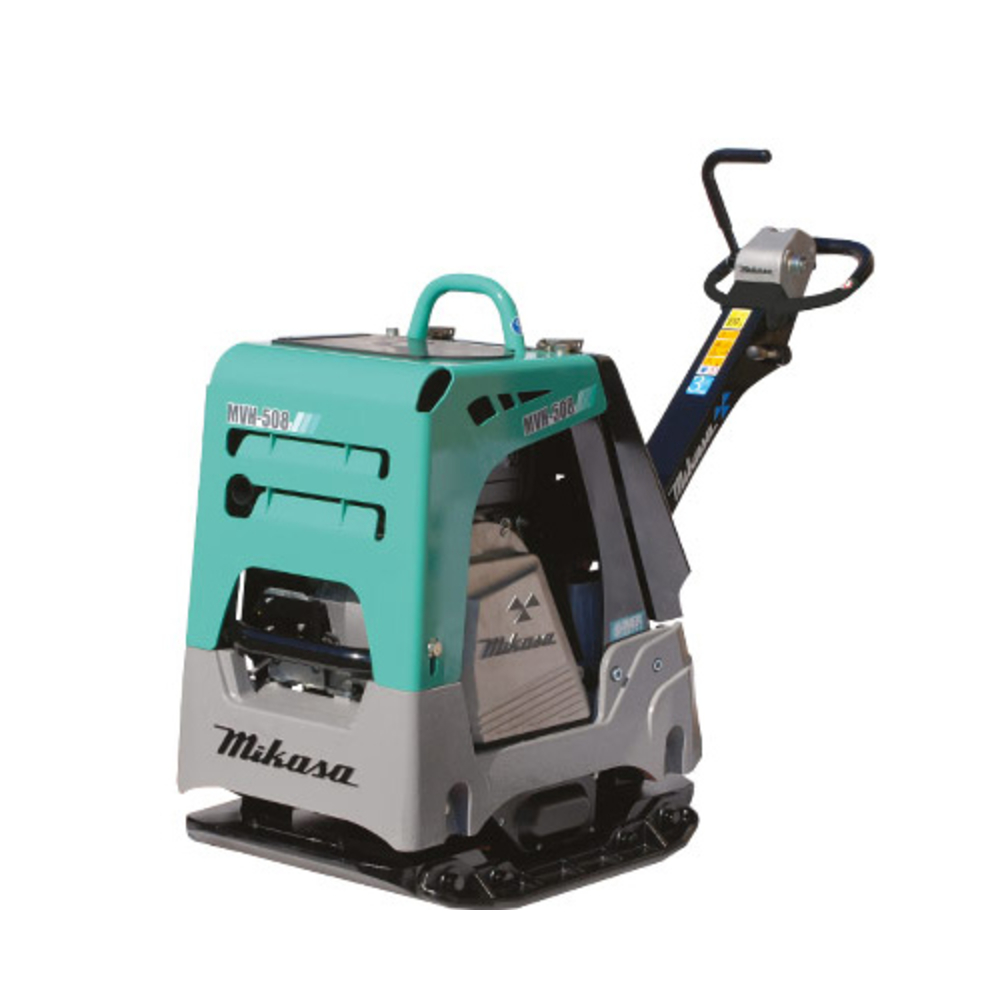

Plaque vibrante MVH-508DSZ HATZ 1D81 - IMER - 05011508
Référence : I00605011508
Découvrez Plaque vibrante MVH-508DSZ HATZ 1D81 - IMER - 05011508 disponible à l'achat
- Moteur diesel HATZ 1D81 de 8.9 kW avec démarrage électrique
- Guidon ajustable et silent-blocs réduisant les vibrations de 50 %
- Système hydraulique d’inversion de marche avant et arrière
- Force centrifuge de 65 kN pour un compactage efficace
- Poids stable de 525 kg avec semelle en fonte de 900 x 650 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La plaque vibrante MVH-508DSZ HATZ 1D81 de la marque IMER est conçue pour offrir un compactage efficace et un grand confort d’utilisation. Elle est équipée d’un moteur diesel HATZ 1D81 d’une puissance de 8,9 kW (12,1 chevaux) avec un démarrage électrique. Sa structure monocoque intègre un capot avant léger et très robuste, protégeant efficacement le moteur contre les chocs et les projections de gravier.
Le guidon est ajustable, pliable et relevable, monté sur des silent-blocs qui réduisent de plus de 50 % les vibrations transmises aux bras de l’utilisateur, assurant ainsi un confort optimal. Cette plaque vibrante dispose d’un système hydraulique d’inversion de marche avant/arrière, commandé par un levier avec actionneur intégré pour une réponse rapide et précise. Elle est également dotée d’un dispositif d’auto-verrouillage du manche et d’un crochet d’arrimage facilitant le transport.
La semelle en fonte mesure 900 x 650 mm, tandis que les dimensions totales de la machine sont de 1 600 x 650 x 1 070 mm pour un poids à vide de 525 kg. La fréquence de frappe est de 69 Hz, soit 4 150 vibrations par minute, avec une force centrifuge de 65 kN (6 600 kgf). La vitesse de travail est de 29 mètres par minute et la machine peut opérer sur des pentes allant jusqu’à 30 %. Le réservoir de carburant a une capacité de 7 litres. Le niveau sonore atteint 94 dB(A).
Cette plaque vibrante est adaptée au compactage de surfaces moyennes, notamment pour les fondations d’immeubles, la préparation d’asphalte, ainsi que le compactage de rampes et de tranchées, même dans les espaces restreints grâce à ses commandes hydrauliques de marche avant et arrière. La courroie et les organes de transmission sont protégés contre la saleté, ce qui améliore la durabilité de l’appareil. Le produit est livré avec un kit élargisseur de 75 mm de série. Il répond à la catégorie PQ 4 et intègre un système de pré-filtre cyclone pour la protection moteur. Le centre de gravité bas assure une meilleure stabilité lors de l’utilisation.
La plaque vibrante MVH-508DSZ HATZ 1D81 est conçue pour offrir robustesse, performance et confort d’utilisation dans les travaux de compactage exigeants.
Le guidon est ajustable, pliable et relevable, monté sur des silent-blocs qui réduisent de plus de 50 % les vibrations transmises aux bras de l’utilisateur, assurant un confort optimal. La plaque dispose d’un système hydraulique d’inversion de marche avant/arrière, commandé par un levier avec actionneur intégré pour une réponse rapide et précise. Elle est également dotée d’un dispositif d’auto-verrouillage du manche et d’un crochet d’arrimage facilitant le transport.
La semelle en fonte mesure 900 x 650 mm, tandis que les dimensions totales de la machine sont de 1 600 x 650 x 1 070 mm, pour un poids à vide de 525 kg. La fréquence de frappe est de 69 Hz (4 150 vibrations par minute), avec une force centrifuge de 65 kN (6 600 kgf). La vitesse de travail est de 29 mètres par minute et la machine peut opérer sur des pentes allant jusqu’à 30 %. Le réservoir de carburant a une capacité de 7 litres. Le niveau sonore est de 94 dB(A).
Cette plaque vibrante est adaptée au compactage de surfaces moyennes, notamment pour les fondations d’immeubles, la préparation d’asphalte, ainsi que le compactage de rampes et de tranchées, même dans des espaces restreints grâce à ses commandes hydrauliques de marche avant et arrière. La courroie et les organes de transmission sont protégés contre la saleté, ce qui améliore la durabilité de l’appareil. Elle est livrée avec un kit élargisseur de 75 mm de série et répond à la catégorie PQ 4. Le système de pré-filtre cyclone protège efficacement le moteur. Le centre de gravité bas assure une meilleure stabilité lors de l’utilisation.
Cette plaque vibrante allie robustesse, performances et confort d’utilisation, répondant aux exigences des travaux de compactage professionnels. Elle bénéficie d’une garantie de 3 ans (hors moteur HATZ garanti 12 mois).
MVH 508DSZ-VAS
Dimensions L x l x H : 1 600 x 650 x 1 070 mm
Dimensions de la semelle L x l : 900 x 650 mm
Fréquence de frappe : 69 (4 150) vib/min
Force centrifuge : 65 kN (6 600 Kgf)
Vibrations main-bras : 5,5 m/sec²
Vitesse de travail avant/arrière : 29 m/min
Pente : 30 %
Poids à vide : 525 kg
Moteur : HATZ 1D81
Type : Diesel
Puissance (DIN 6270B) : 8,9 kW (12,1 Ch)
Capacité du réservoir carburant : 7 L
Inversion de marche : Hydraulique
Système de démarrage : Electrique
Capacité : PQ 4
Niveau sonore : 94 Lp dB(A)
Référence : 05011508
Votre produit IMER est garantie 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
IMER BATIMENT&PROJECTION PIECE
ZI LES SPEYRESBP 34
38450 - VIF
France
imer.france@imer.fr
Questions produits
Quels sont les éléments techniques clés qui garantissent la performance de la plaque vibrante MVH-508DSZ HATZ 1D81 ?
Cette plaque vibrante est équipée d’un moteur diesel HATZ 1D81 de 8,9 kW avec démarrage électrique, offrant une force centrifuge de 65 kN et une fréquence de frappe de 69 Hz (4 150 vibrations par minute). Sa semelle en fonte de 900 x 650 mm et son poids stable de 525 kg assurent un compactage efficace sur des surfaces moyennes.
Comment la plaque vibrante assure-t-elle le confort d’utilisation et la réduction des vibrations ?
Le guidon est ajustable, pliable et monté sur des silent-blocs qui réduisent de plus de 50 % les vibrations transmises aux bras de l’utilisateur. Ce système anti-vibrations améliore le confort et limite la fatigue lors d’une utilisation prolongée.
Quels sont les dispositifs facilitant la manœuvrabilité et la sécurité sur chantier ?
Le système hydraulique d’inversion de marche avant/arrière, commandé par un levier avec actionneur intégré, permet une réponse rapide et précise. La plaque possède un dispositif d’auto-verrouillage du manche et un crochet d’arrimage pour faciliter le transport et la sécurité lors des déplacements.
Quels sont les avantages liés à la protection et à la durabilité de cette plaque vibrante ?
La structure monocoque intègre un capot avant léger et robuste qui protège efficacement le moteur contre les chocs et les projections de gravier. De plus, la courroie et les organes de transmission sont protégés contre la saleté, ce qui contribue à la longévité de l’appareil.
Pour quels types de travaux cette plaque vibrante est-elle particulièrement adaptée ?
Elle convient au compactage de surfaces moyennes, notamment pour les fondations d’immeubles, la préparation d’asphalte, ainsi que le compactage de rampes et de tranchées, même dans des espaces restreints grâce à ses commandes hydrauliques avant/arrière.
