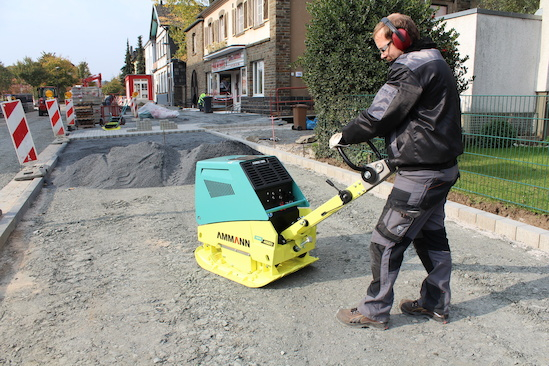

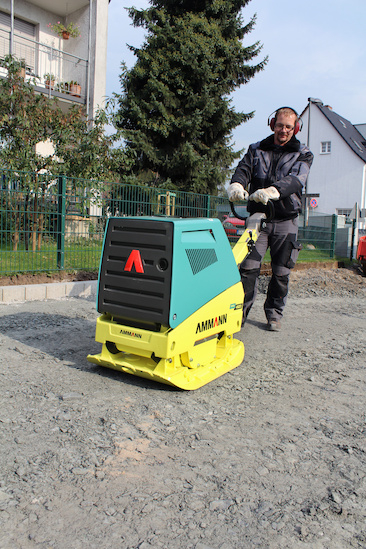

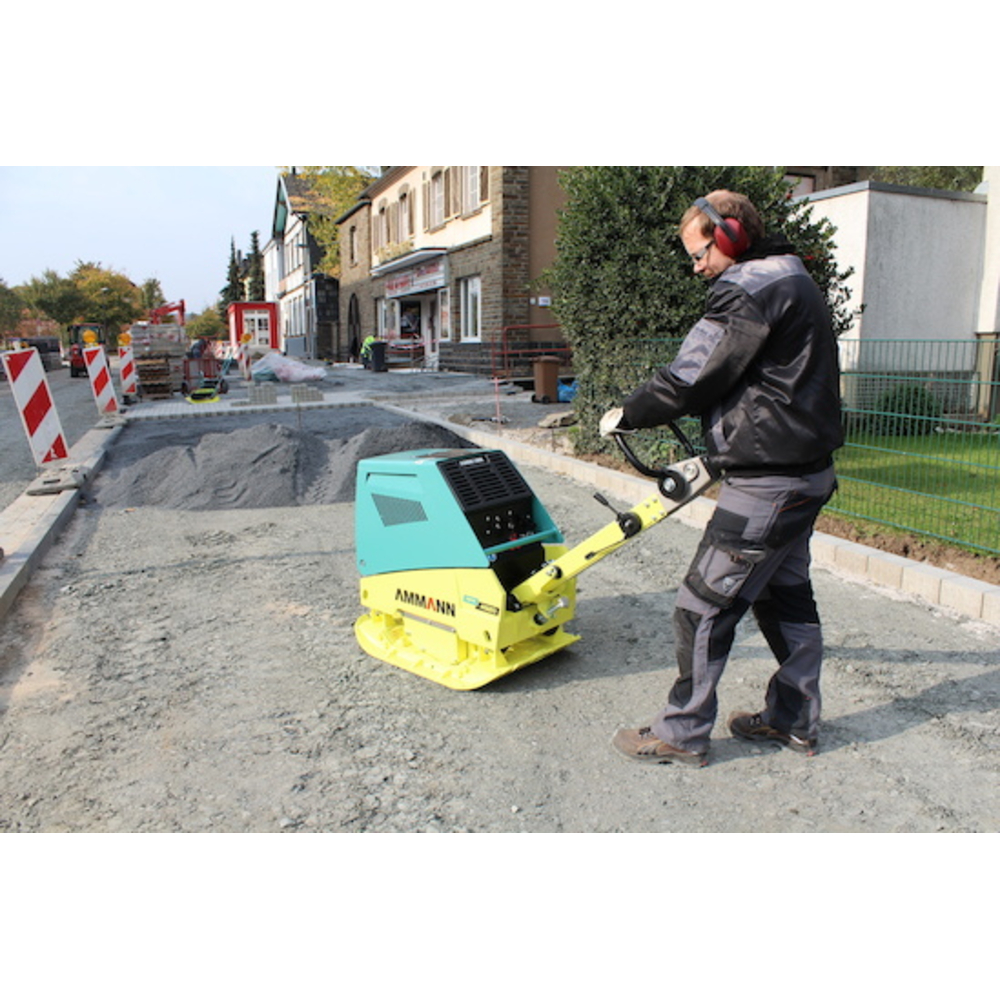

PLAQUES VIBRANTES AMMANN APR4920 DH DE avec elargisseurs - AF-M-48-A-E2
Référence : A197AFM48AE2
Découvrez PLAQUES VIBRANTES AMMANN APR4920 DH DE avec elargisseurs - AF-M-48-A-E2 disponible à l'achat
- Machine puissante avec un moteur de 8,2 kW
- Largeur de travail ajustable jusqu'à 600 mm
- Capacité de travailler sur des pentes jusqu'à 30%
- Poids de 391 kg pour une stabilité optimale
- Idéal pour le compactage de grandes surfaces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’APR 49/20 est doté de bonnes manœuvrabilité et puissance avec un moteur 8,2 kw qui contribue au gravissement des pentes et au compactage. La machine peut travailler sur des pentes maximales de 30%.
L’APR 49/20 est plus lourde que la plupart des plaques vibrantes, à l’exception du modèle 59/20.
Sa largeur de travail de 450 mm peut être augmentée à l’aide des extensions de 75 et 150 mm. Le capot moteur est résistant et durable, tout en garantissant une bonne accessibilité pour l’entretien.
Applications principales :
- Pavage et travail de la terre
- Construction de routes et voies ferrées
- Compactage dans les tranchées étroites et zones confinées
- Aménagements paysagers et jardinage
- Fondations
- Surfaces sensibles (avec matelas en caoutchouc optionnels pour protection)
Fonctionnement et caractéristiques :
- Poignée innovante à faibles vibrations, arrondie pour une meilleure prise en main, et s’ouvrant vers l’intérieur pour éviter les dommages lors de manipulations inadaptées.
- Unité d'excitation à deux arbres avec positionnement facilitant le changement de direction.
- Système hydrostatique variable et progressif pour un déplacement aisé en avant et en arrière.
- Vibration précise adaptée aux zones difficiles.
- Capot moteur robuste protégeant contre poussière et saleté, avec larges ouvertures pour un entretien facile.
- Embrayage centrifuge robuste, courroie en V résistante à l’usure.
- Aspiration d’air frais à l’arrière pour prolonger la durée de vie de la machine.
- Technologie optionnelle ACEecon pour mesure et surveillance continue du niveau de compactage.
Performances :
- Fréquence de vibration maximale : 65 Hz
- Force centrifuge maximale : 49 kN
- Surface de travail : 945 m²/h, pouvant atteindre 1260 m²/h avec cornières de montage 75 mm et 1575 m²/h avec cornières 150 mm.
- Vitesse de déplacement : 0 à 35 m/min
- Réservoir carburant : 5 litres
Dimensions et poids :
- Poids en fonctionnement de base : 391 kg
- Avec cornières de montage 75 mm : 413 kg
- Avec cornières de montage 150 mm : 424 kg
- Longueur de la plaque de base : 450 mm
- Longueur totale machine : 898 mm
- Hauteur machine de base : 817 mm
- Hauteur du timon de guidage en travail : 1000 mm
- Hauteur du timon de guidage en transfert : 1285 mm
- Largeur machine : 450 mm
- Longueur avec timon de guidage : 1485 mm
Équipement standard :
- Capot repliable pour faciliter l’entretien et protéger le moteur
- Châssis de protection robuste avec point de levage central
- Moteur diesel fiable et puissant
- Système d'excitation à deux arbres avec faible fréquence d’entretien
- Embrayage centrifuge robuste avec courroie en V résistante
- Garantie étendue à 3 ans
Options disponibles :
- Revêtement en Vulkollan pour pavage sur pierres
- Démarreur électrique (sur moteur diesel)
- Compteur d’heures de fonctionnement
- Cornières de montage pour élargissement
- Système ACEecon
Avantages :
- Maniabilité aisée même pour les utilisateurs débutants
- Entretien à faibles coûts
- Capacité à travailler sur des pentes importantes
- Poignée ergonomique réduisant la fatigue et le stress de l’opérateur
- Protection renforcée des composants pour une meilleure durabilité
Conditionnement et stockage :
- Non spécifié dans le document, mais la machine est conçue pour un entretien facilité grâce à son capot repliable et sa robustesse.
Cette plaque vibrante est adaptée à de nombreuses applications dans le domaine du compactage, offrant performance, robustesse et facilité d’utilisation.
PLAQUE VIBRANTE RéVERSIBLE APR 4920

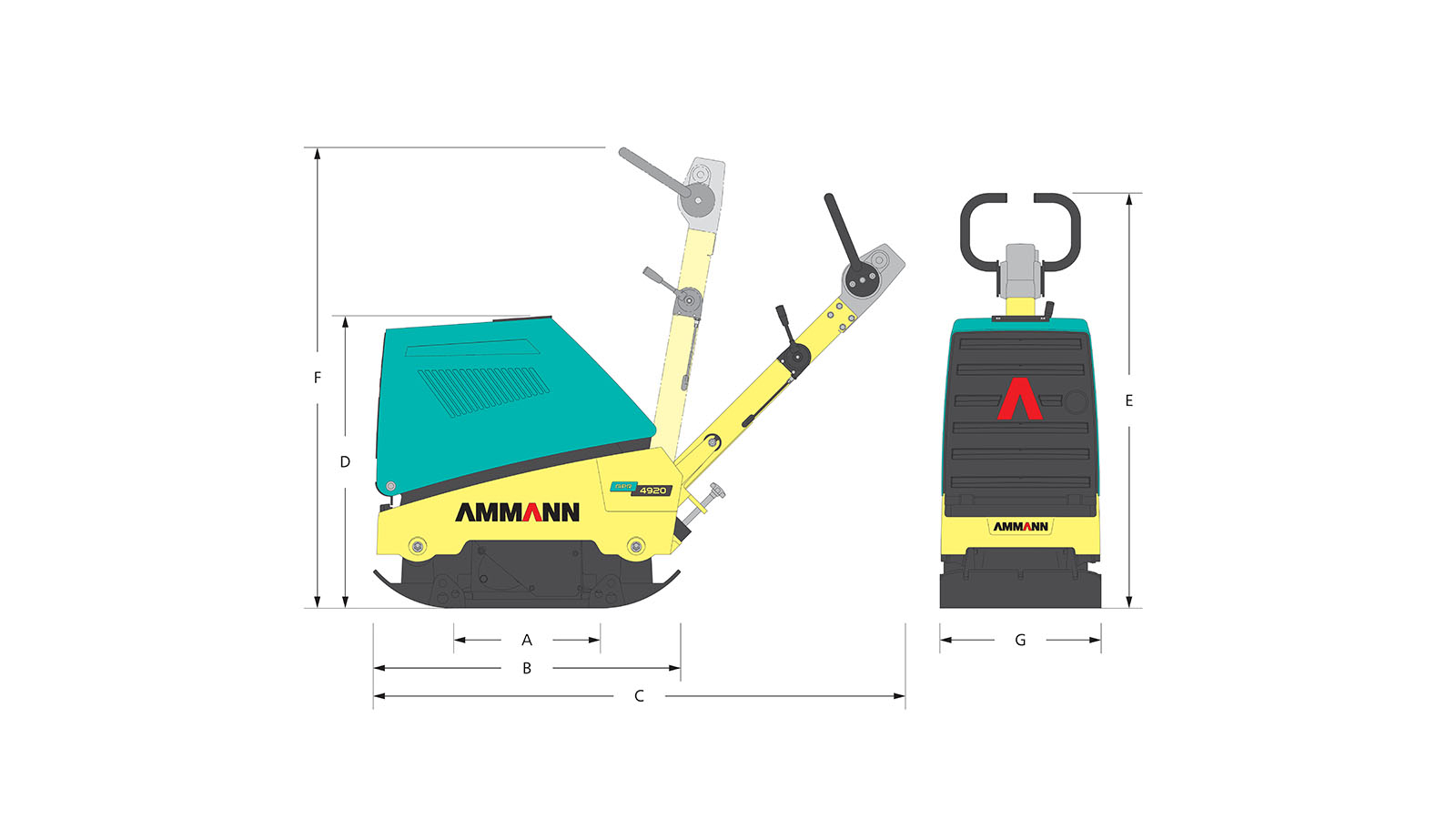

POIDS ET DIMENSIONS
POIDS EN FONCTIONNEMENT DE L'APPAREIL DE BASE
391 kg
AVEC CORNIèRES DE MONTAGE 75 mm
413 kg
AVEC CORNIèRES DE MONTAGE 150 mm
424 kg
A = LONGUEUR DE LA PLAQUE DE BASE
450 mm
B = LONGUEUR DE MACHINE
898 mm
C = AVEC TIMON DE GUIDAGE
1485 mm
D = HAUTEUR MACHINE DE BASE
817 mm
E = HAUTEUR DU TIMON DE GUIDAGE (TRAVAIL)
1000 mm
F = HAUTEUR DU TIMON DE GUIDAGE (TRANSFERT)
1285 mm
G = LARGEUR DE MACHINE
450 mm
MOTEUR
MOTEUR
Hatz 1B40
CARBURANT
Diesel
CAPACITé
6.6 kW / 8.8 HP
VITESSE DE ROTATION
2900
CONSOMMATION
1.6 l/h
PUISSANCE DE COMPACTAGE
FRéQUENCE DE VIBRATION MAX.
65 Hz
FORCE CENTRIFUGE MAX.
49 kN
SURFACE DE TRAVAIL
945 m²/h
AVEC CORNIèRES DE MONTAGE 75 mm
1260 m²/h
AVEC CORNIèRES DE MONTAGE 150 mm
1575 m²/h
DIVERS
VITESSE
0 à 35 m/min
RéSERVOIR DE CARBURANT
5 l/h
GRAVISSEMENT DE PENTE
30 %
INCLINAISON MAX. DE TOUS LES CôTéS
25 °
Votre produit AMMANN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
AMMANN FRANCE
ZI LES PETITES HAIES
94046 - CRETEIL CEDEX
France
pieces.machines@ammann.com
Questions produits
Quelles sont les caractéristiques principales de la plaque vibrante APR 4920 ?
La plaque vibrante APR 4920 est équipée d'un moteur diesel Hatz 1B40 de 6,6 kW (8,8 HP) avec une fréquence de vibration maximale de 65 Hz et une force centrifuge maximale de 49 kN. Elle dispose d'une largeur de travail standard de 450 mm, extensible à 600 mm grâce à des cornières de montage. Son poids en fonctionnement varie de 391 à 424 kg selon les extensions utilisées.
Comment la plaque vibrante APR 4920 gère-t-elle le travail sur des pentes ?
Cette machine peut travailler efficacement sur des pentes jusqu'à 30 % d'inclinaison et une inclinaison maximale de 25° sur tous les côtés. Son moteur puissant de 8,2 kW et son système hydrostatique progressif facilitent le gravissement et le compactage sur ces pentes importantes.
Quels sont les éléments techniques qui facilitent la maniabilité et la sécurité de l’opérateur ?
La plaque est dotée d’une poignée innovante à faibles vibrations, arrondie pour une prise en main optimale, et s’ouvrant vers l’intérieur pour éviter les dommages en cas de soulèvement inadapté. L’unité d’excitation à deux arbres permet un changement de direction aisé, et le système hydrostatique variable assure un déplacement fluide en avant et en arrière.
Quels équipements standard garantissent la robustesse et la facilité d’entretien ?
Le capot moteur repliable protège les composants contre la poussière et la saleté tout en facilitant l’entretien. L’embrayage centrifuge robuste avec courroie en V résistante à l’usure, ainsi que le châssis de protection avec point de levage central, contribuent à la durabilité et à la maintenance simplifiée de la machine.
Quelles options sont disponibles pour adapter la plaque vibrante à des besoins spécifiques ?
Plusieurs options sont proposées, notamment un revêtement en Vulkollan pour les pavages sur pierres, un démarreur électrique sur moteur diesel, un compteur d’heures de fonctionnement, des cornières de montage pour élargissement, ainsi que la technologie ACEecon pour la mesure et la surveillance continue du niveau de compactage.
