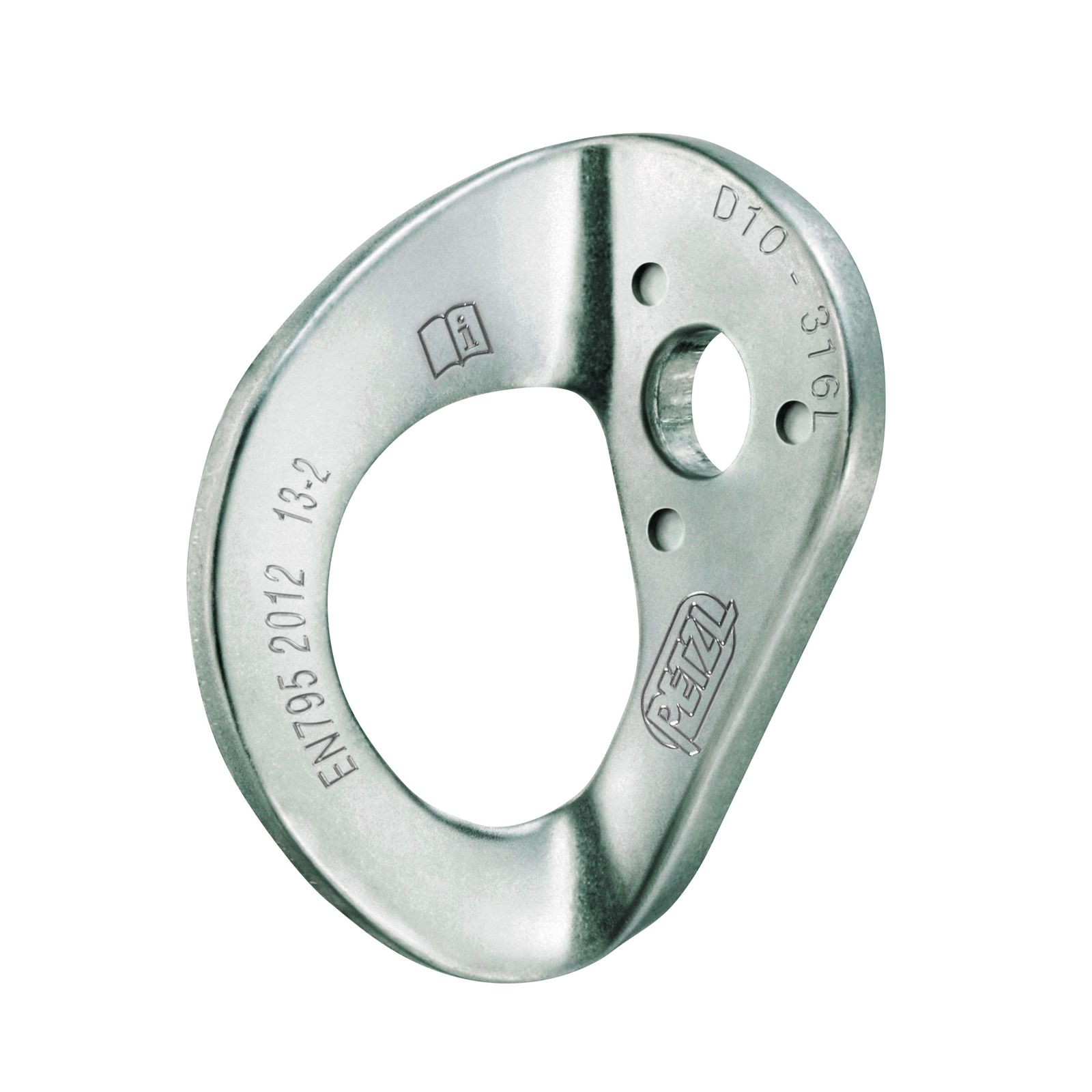

Plaquettes COEUR STAINLESS 10mm Lot de 20 PETZL - P36AS10

Les plaquettes COEUR STAINLESS 10 mm PETZL, vendues par lot de 20, sont des dispositifs d’ancrage en acier inoxydable 316L conçus pour la protection contre les chutes de hauteur en milieu extérieur peu agressif.

Fabriquées en acier inoxydable 316L, elles offrent une excellente résistance à la corrosion dans des environnements extérieurs sans corrosion sous contrainte (CSC).
Elles sont certifiées selon les normes EN 795 type A (2012) et GB 30862/A.
Leur diamètre est de 10 mm et chaque plaquette pèse environ 65 g.

Ces plaquettes intègrent un système anti-rotation grâce à des reliefs sur la face arrière, évitant tout mouvement lors de la mise en place de l’amarrage et sous sollicitations latérales importantes.
Le trou de connexion est large et ergonomique, permettant d’y insérer deux mousquetons simultanément.
L’épaisseur de la matière et les bords arrondis du trou limitent l’usure des mousquetons, garantissant une durabilité accrue.

Destinées à être utilisées avec des goujons à expansion de 10 mm en acier inoxydable 316L, il est impératif que la plaquette et son moyen de fixation soient en matériaux identiques pour assurer la compatibilité et la résistance du système.
Elles conviennent particulièrement aux environnements extérieurs peu agressifs, correspondant à une classe d’ancrage 2.

L’installation doit se faire sur un support solide, homogène et compact.
La zone de perçage doit être soigneusement nettoyée avant mise en place.
Le goujon doit être inséré dans un trou propre et sec, puis serré au couple recommandé (25 Nm pour l’inox).
Après installation, il est essentiel de vérifier que la dégaine circule librement dans la plaquette.
En cas de retrait, la plaquette doit être inspectée minutieusement avant réutilisation.

Les valeurs de résistance ont été testées sur béton de qualité 50 MPa.
La charge maximale transmise à la structure est d’environ 12 kN.
Lorsqu’elles sont utilisées en système antichute, les forces dynamiques exercées sur l’utilisateur doivent être limitées à 6 kN.

Il est recommandé d’effectuer une inspection approfondie par une personne compétente au minimum tous les 12 mois.
Une surveillance plus fréquente est conseillée en cas d’utilisation intensive ou en environnement corrosif (bord de mer notamment).
Avant chaque usage, il faut contrôler l’état de la plaquette (usure, corrosion, déformation, fissures).

Ces plaquettes font partie d’un système d’ancrage complet et doivent être utilisées conformément aux instructions d’usage et avec des équipements compatibles.
Elles ne doivent pas être utilisées pour le levage.

En résumé, les plaquettes COEUR STAINLESS 10 mm PETZL sont des plaquettes durables, ergonomiques, résistantes à la corrosion, adaptées aux ancrages extérieurs dans des environnements peu agressifs.
Elles sont certifiées selon les normes européennes, avec des caractéristiques techniques précises assurant sécurité et longévité.

• Matériau acier inoxydable 316L
• Diamètre 10 mm
• Poids environ 65 g par plaquette
• Normes EN 795 type A (2012) et GB 30862/A
• Système anti-rotation avec reliefs sur la face arrière
• Trou de connexion large et ergonomique pour deux mousquetons
• Bords arrondis pour limiter l’usure des mousquetons
• Compatible avec goujons à expansion de 10 mm en acier inoxydable 316L
• Charge maximale transmise à la structure environ 12 kN
• Limite des forces dynamiques sur l’utilisateur à 6 kN en système antichute
• Testé sur béton de qualité 50 MPa
• Classe d’ancrage 2, adapté aux environnements extérieurs peu agressifs

Les plaquettes COEUR STAINLESS 10 mm PETZL s’utilisent comme points d’ancrage pour la protection contre les chutes de hauteur, en usage individuel. Elles doivent être installées sur un support solide, homogène et compact, tel que du béton de qualité ou un rocher stable. Avant installation, la zone de perçage doit être nettoyée soigneusement avec une brosse puis un souffleur d’air.

L’installation se fait en insérant un goujon à expansion (BOLT) du même matériau que la plaquette dans un trou de diamètre et profondeur adaptés, puis en serrant l’écrou au couple préconisé (25 Nm pour l’inox). Après installation, il est nécessaire de vérifier que la dégaine circule librement dans la plaquette, sans être gênée par un goujon trop saillant.

Pendant l’utilisation, il est important de contrôler régulièrement l’état de la plaquette et des connexions avec les autres équipements du système, en particulier pour détecter toute corrosion, usure, déformation ou fissure. En environnement corrosif ou en bord de mer, ces contrôles doivent être plus fréquents.

En cas de retrait, la plaquette doit être inspectée minutieusement avant réutilisation.

Les plaquettes COEUR STAINLESS sont destinées à être utilisées avec des goujons à expansion inox 10 mm, dans des environnements extérieurs peu agressifs ne provoquant pas de corrosion sous contrainte (CSC). Elles font partie d’un système d’ancrage complet et ne doivent pas être utilisées pour le levage.

Lorsqu’elles sont utilisées dans un système antichute, il faut que l’utilisateur soit équipé d’un dispositif limitant les forces dynamiques à 6 kN maximum lors de l’arrêt de chute. La charge maximale transmise à la structure par l’ancrage est d’environ 12 kN. Il est essentiel de vérifier avant chaque utilisation que l’espace libre sous l’utilisateur est suffisant pour éviter tout choc en cas de chute.

Une inspection approfondie par une personne compétente est recommandée au moins tous les 12 mois, avec une fréquence accrue en cas d’usage intensif ou d’environnement corrosif.

En résumé, l’usage consiste à percer, nettoyer, insérer le goujon avec la plaquette, serrer au couple adapté, vérifier la liberté de mouvement de la dégaine, puis contrôler régulièrement l’état du système pendant son usage.
