PLIEUSE 2 M PÉDALE SERRAGE/DESSERRAGE LEVIER LATÉRAL TABLIER 15 MM - JOUANEL INDUSTRIE - PZX2040
Référence : J074PZX2040
Découvrez PLIEUSE 2 M PÉDALE SERRAGE/DESSERRAGE LEVIER LATÉRAL TABLIER 15 MM - JOUANEL INDUSTRIE - PZX2040 disponible à l'achat
- Longueur utile de pliage de 2 040 mm
- Capacité de pliage jusqu'à 1,2 mm en zinc
- Équipée d'un vérin pour un pliage assisté
- Dégagements latéraux pour plus de flexibilité
- Butée angulaire graduée pour un positionnement précis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

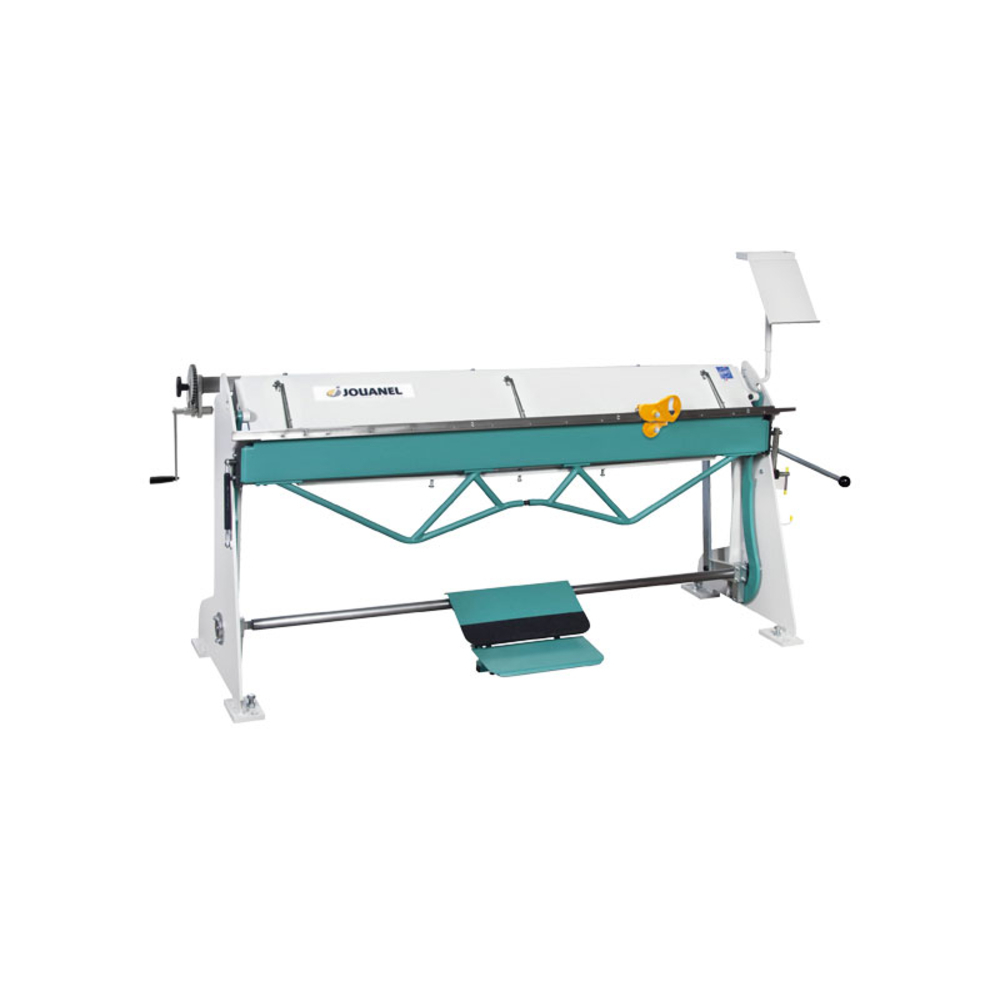

Découvrez la plieuse 2 m, idéale pour le façonnage en petite série, alliant précision et ergonomie.
Cette plieuse est conçue pour effectuer des opérations de coupe, de pliage et de boudinage. Son tablier ergonomique permet un meilleur positionnement de l'opérateur, tandis que le pliage est assisté par un vérin pour une manipulation facilitée. Les dégagements latéraux à gauche et à droite offrent une flexibilité accrue lors de l'utilisation.
La plieuse dispose d'une longueur utile de pliage de 2 040 mm et peut travailler des matériaux jusqu'à 1,2 mm en zinc et 1,0 mm en acier S235JR. Son ouverture de pince atteint 100 mm, garantissant un large éventail d'applications. Avec des dimensions de 2 420 x 690 x 1 520 mm et une hauteur de table de 920 mm, son poids brut est de 470 kg. Équipée d'une règle étroite de 15 mm pour les contreplis rapprochés et d'une règle de pince interchangeable à 27°, cette plieuse facilite les agrafes et comprend également un secteur de repérage angulaire et une butée angulaire graduée.
Caractéristiques principales :
- Longueur utile de pliage : 2 040 mm
- Capacité de pliage : 1,2 mm en zinc et 1,0 mm en acier S235JR
- Ouverture de pince : 100 mm
- Angle de la règle de pince : 153°
- Règle étroite de 15 mm pour la réalisation de contreplis rapprochés (ex. bandes de solins)
- Règle de pince interchangeable à 27° facilitant les agrafes
- Dimensions totales : 2 420 x 690 x 1 520 mm
- Hauteur de table : 920 mm
- Poids brut : 470 kg
- Largeur de pli mini = 15 fois l’épaisseur du matériau
Fonctionnalités et équipements :
- Tablier ergonomique avec dégagement central pour un positionnement optimal de l’opérateur, limitant l’effort lors du pliage
- Assistance au pliage par vérin garantissant fiabilité et rapidité de travail
- Double pédale large pour le serrage et desserrage de la pince, permettant le travail à un opérateur au centre de la machine
- Levier latéral de manœuvre de la pince pour un travail à deux opérateurs sur les grands formats

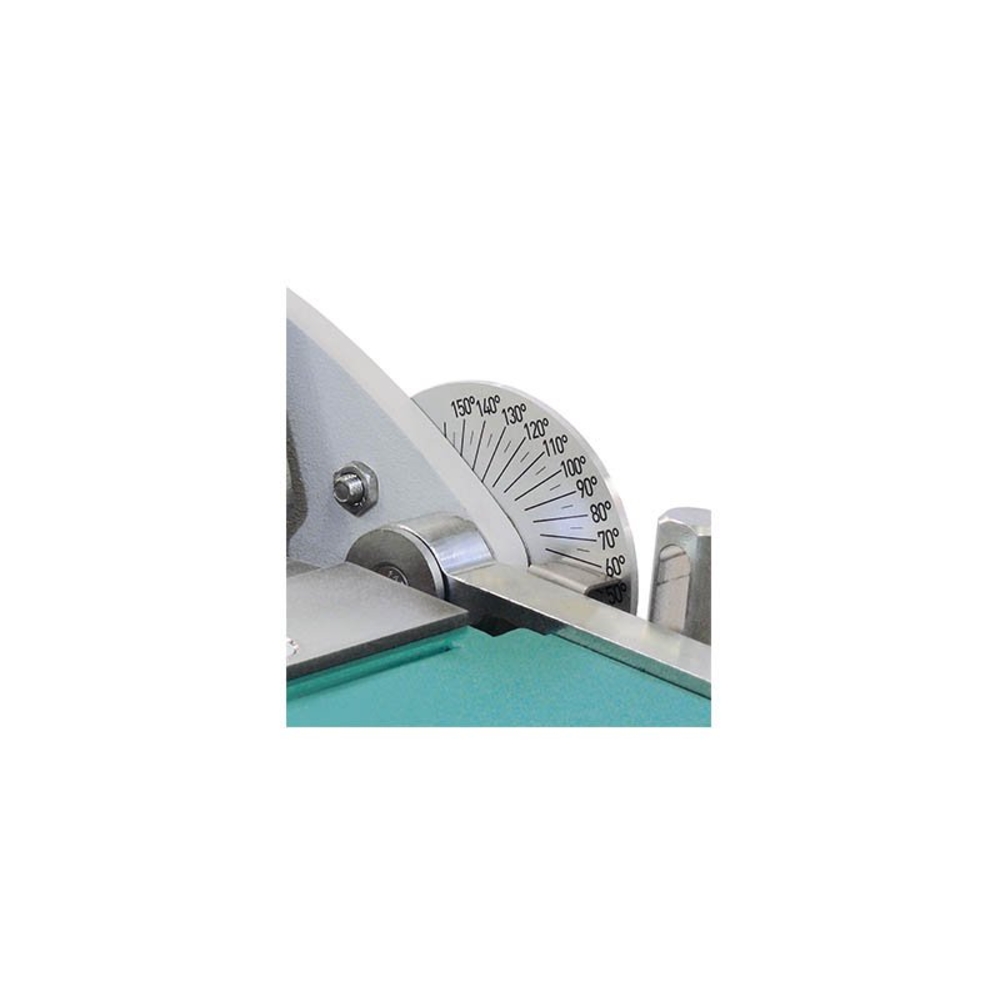

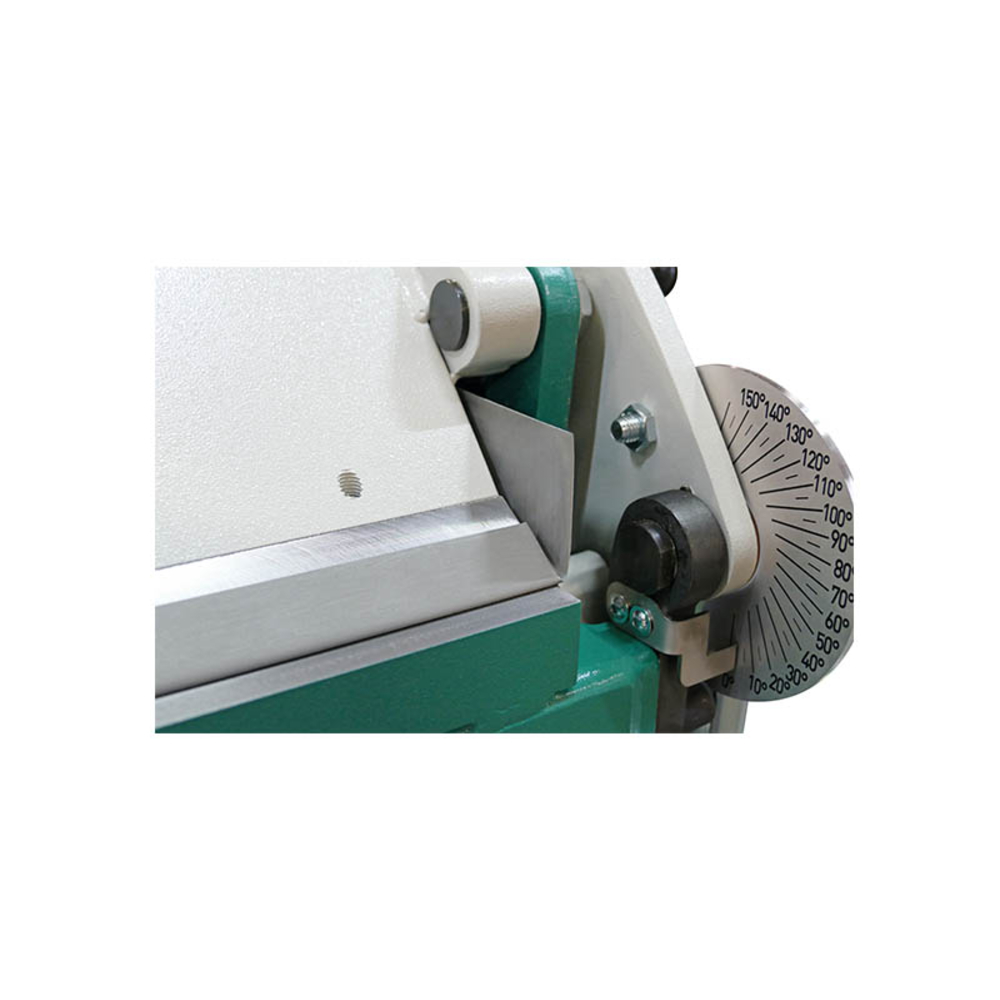

- Secteur de repérage angulaire gradué et butée angulaire graduée pour des plis en série précis

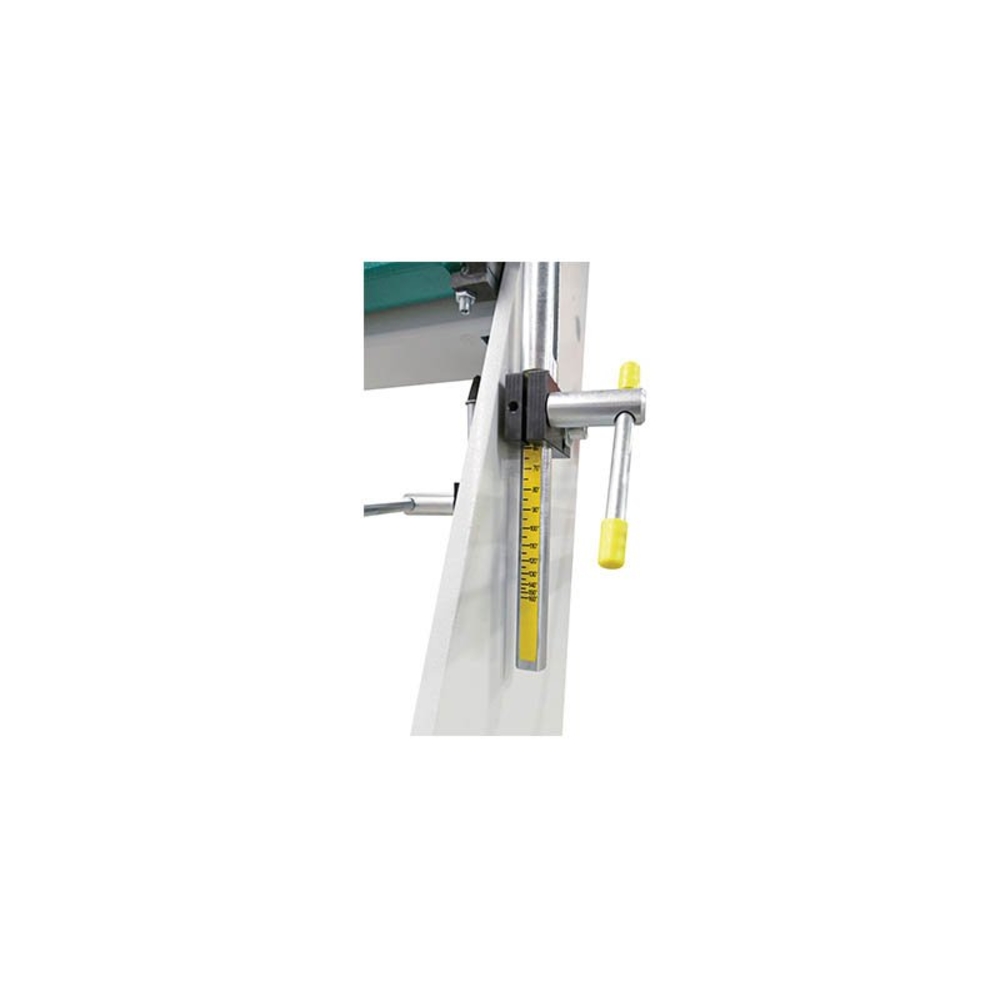

- Réglage vertical du tablier pour modifier le rayon de pliage et faciliter le pli du rechassé
- Dispositifs de bombage du tablier et de la table pour une meilleure qualité de pliage

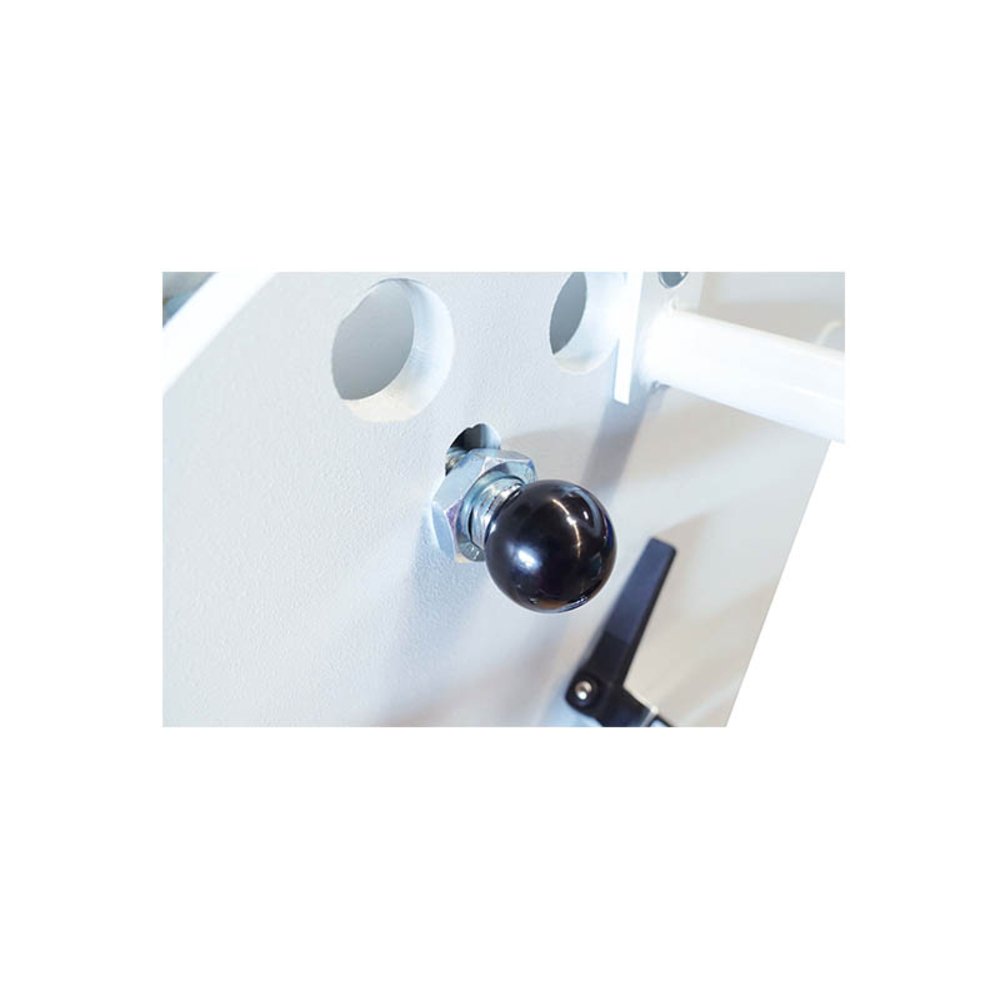

- Réglage rapide de l’ouverture de la pince
- Pupitre et support d’outils montables à gauche ou à droite

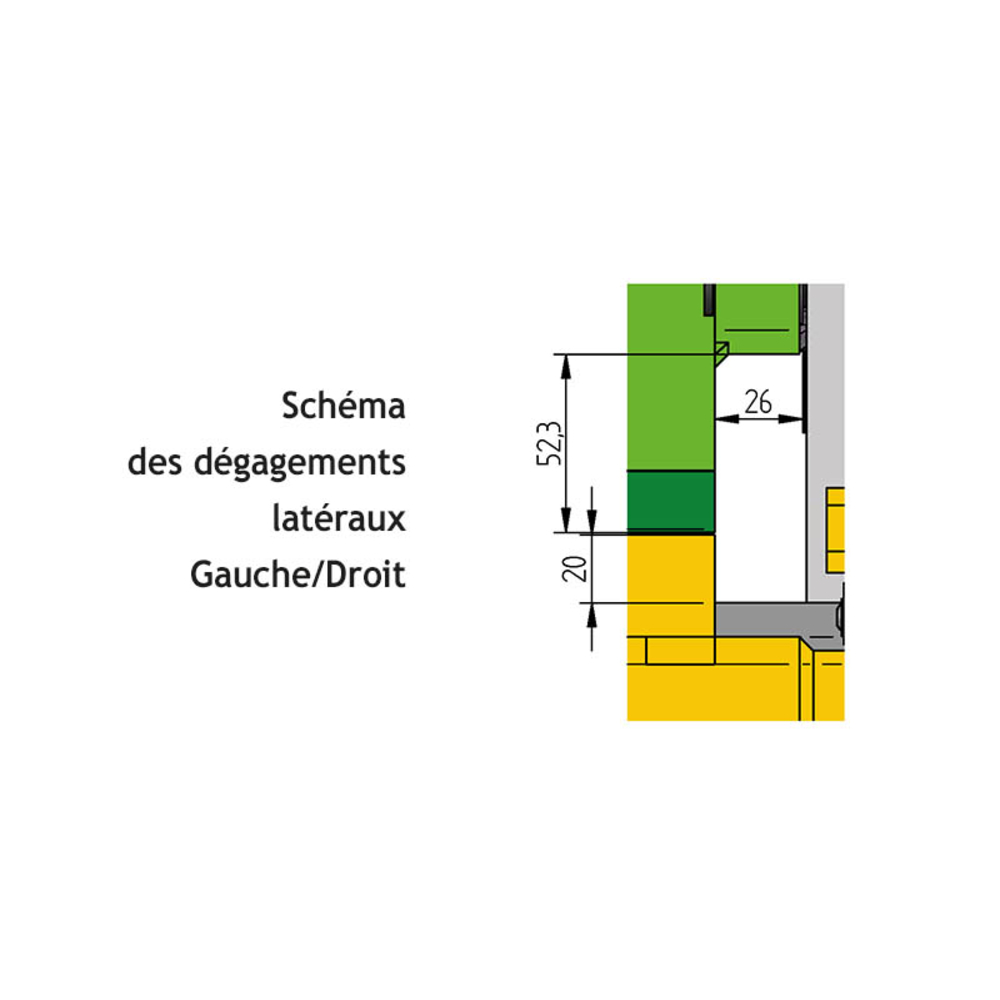

- Dégagements latéraux à gauche et à droite offrant une flexibilité d’utilisation
Avantages :
- Grande polyvalence adaptée aux matériaux les plus courants
- Excellente rigidité assurant un pli de qualité
- Confort d’utilisation optimisé pour une production efficace
- Nombreuses possibilités de réglage pour s’adapter à divers besoins
Domaines d’application :
- Couverture
- Façade / bardage
- Menuiserie métallique
- Métallerie et serrurerie
- Ateliers de maintenance
Equipements optionnels disponibles :
- Accessoires de coupe avec rail de guidage et couteau à molettes pour des découpes précises
- Accessoire à boudiner démultiplié aluminium en trois diamètres (Ø 14, 16 et 18 mm)
- Butée arrière à glissière type X avec bras réglables et bras supplémentaires
- Butée arrière à courroie à commande latérale par volant avec cadran digital
- Table arrière équipée d’une règle sur toute la longueur, orientable pour positionnement droit ou conique de la feuille
Cette plieuse manuelle d’atelier allie puissance, confort et précision, faisant d’elle une référence pour la fabrication à façon ou en petite série, avec une excellente qualité de pliage et une grande facilité d’utilisation au quotidien.
- Longueur utile de pliage : 2 040 mm
- Capacité Zinc : 1,2 mm
- Capacité Acier S235JR : 1,0 mm
- Ouverture de la pince : 100 mm
- Dimensions (L x l x h) : 2 420 x 690 x 1 520 mm
- Hauteur de la table : 920 mm
- Poids brut : 470 kg
- Règle étroite pour contreplis rapprochés : 15 mm
- Règle de pince interchangeable : 27°
- Dégagements latéraux : Oui, à gauche et à droite
- Vérin d'assistance pour le pliage : Oui
- Secteur de repérage angulaire : Inclus
- Butée angulaire graduée : Inclus
Questions produits
Quelle est la capacité maximale de pliage de cette plieuse pour le zinc et l’acier S235JR ?
La plieuse PZX2040 peut plier jusqu’à 1,2 mm en zinc et 1,0 mm en acier S235JR. Ces capacités permettent de travailler sur des matériaux courants en couverture et métallerie.
Comment la plieuse facilite-t-elle le travail de l’opérateur ?
Cette plieuse est équipée d’un tablier ergonomique avec dégagement central pour un positionnement optimal de l’opérateur, limitant l’effort lors du pliage. De plus, un vérin d’assistance au pliage assure fiabilité et rapidité de travail, tandis que la double pédale permet le serrage et desserrage de la pince pour un usage à un opérateur.
Quels dispositifs assurent la précision lors des plis en série ?
La plieuse dispose d’un secteur de repérage angulaire gradué et d’une butée angulaire graduée qui permettent un positionnement précis du tablier pour des plis répétitifs et réguliers.
Quels sont les réglages possibles pour adapter la plieuse aux différents besoins ?
Le tablier est réglable verticalement pour modifier le rayon de pliage et faciliter le pli du rechassé. L’ouverture de la pince est également réglable rapidement, et la règle de pince est interchangeable à 27° pour faciliter la réalisation d’agrafes.
Quels éléments de la plieuse améliorent sa polyvalence sur chantier ?
Les dégagements latéraux à gauche et à droite offrent une grande flexibilité d’utilisation. La règle étroite de 15 mm permet de réaliser des contreplis rapprochés, notamment pour des bandes de solins, ce qui étend les possibilités d’application.
Comment la plieuse s’adapte-t-elle aux grands formats ou au travail à deux opérateurs ?
Un levier latéral de manœuvre de la pince, situé sur le côté droit de la machine, permet à deux opérateurs de travailler simultanément sur de grands formats, améliorant ainsi la gestion des pièces longues.
