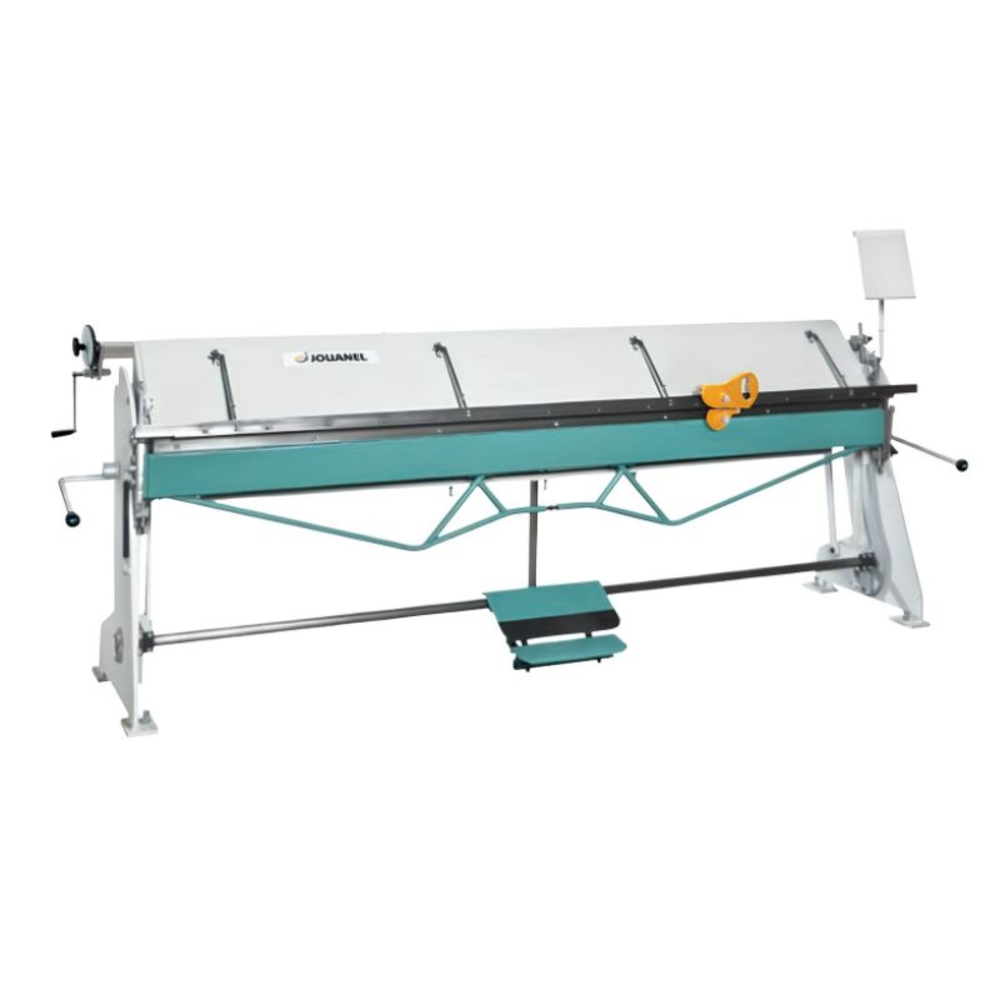

PLIEUSE 3M MANUELLE PÉDALE SERRAGE/DESSERRAGE LEVIER DROITE ET GAUCHE - JOUANEL INDUSTRIE - PVX3080
Référence : J074PVX3080
Découvrez PLIEUSE 3M MANUELLE PÉDALE SERRAGE/DESSERRAGE LEVIER DROITE ET GAUCHE - JOUANEL INDUSTRIE - PVX3080 disponible à l'achat
Les points clés
- Longueur utile de pliage de 2 040 mm
- Capacité de pliage jusqu’à 1,5 mm pour le zinc
- Système de serrage par pédale pour plus d’efficacité
- Levier utilisable à droite comme à gauche
13 630,68 € TTC 11 358,90 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
La PVX2040 est une plieuse manuelle d’atelier robuste et précise, conçue pour le façonnage de pièces métalliques en zinc, acier ou aluminium. Grâce à sa longueur utile de pliage de 2 040 mm, elle est idéale pour les ateliers ou chantiers nécessitant une machine compacte mais puissante. Avec une capacité de pliage allant jusqu’à 1,5 mm pour le zinc et 1,2 mm pour l’acier S235JR, cette plieuse s’impose comme un excellent compromis entre performance, encombrement et ergonomie.
Elle dispose d’une règle étroite de 15 mm, facilitant la réalisation de contreplis rapprochés, et d’un tablier ergonomique qui offre une position de travail confortable pour l’opérateur. Le pliage est assisté par vérin et la pédale de serrage/desserrage permet une manipulation rapide et efficace de la pince.

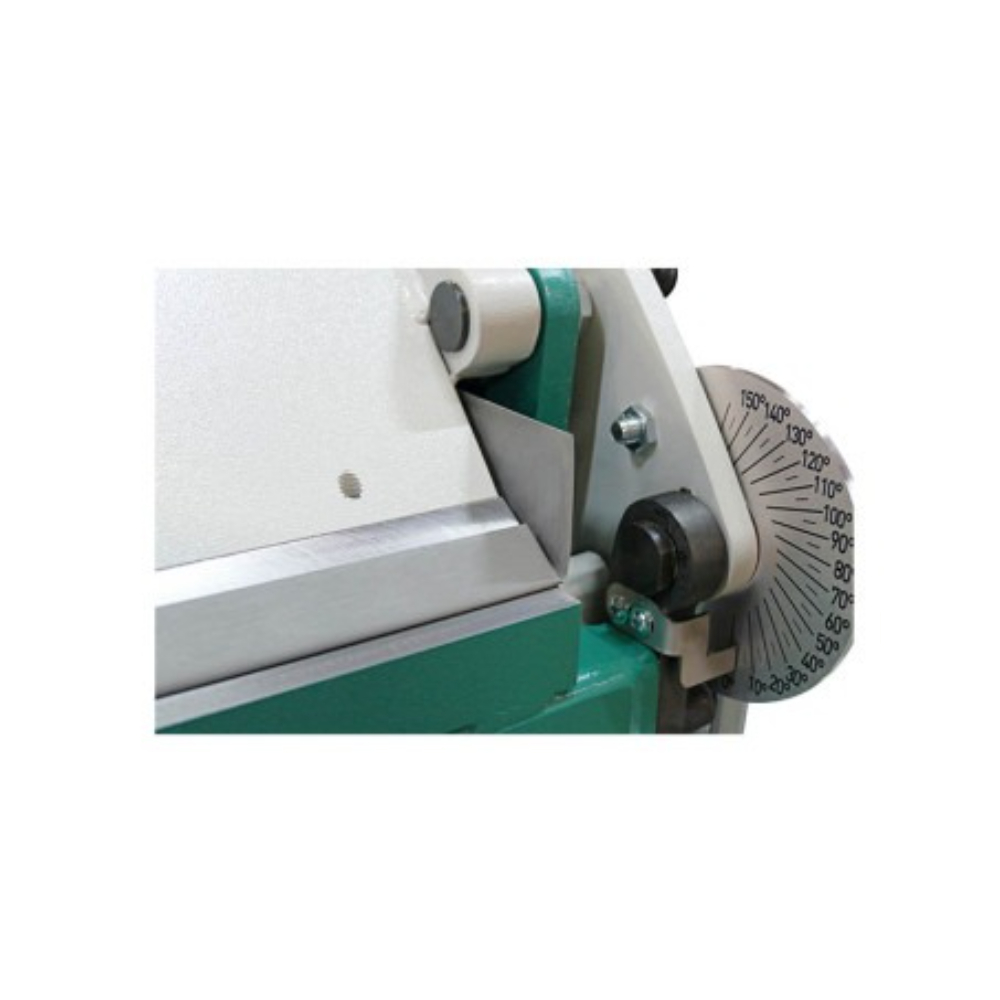

L’équipement comprend également une butée angulaire graduée et un secteur de repérage angulaire, utiles pour les plis en série et les angles précis. Grâce à ses leviers latéraux doubles, elle peut être utilisée aussi bien à gauche qu’à droite. Une règle de pince usinée facilite par ailleurs la réalisation des agrafes.
Conçue pour durer, la PVX2040 offre rigidité et fiabilité pour des pliages de qualité, même sur de fortes épaisseurs.
La plieuse manuelle d’atelier PVX3080 de Jouanel Industrie est une machine robuste et précise, conçue pour le façonnage de pièces métalliques en zinc, acier S235JR ou aluminium. Elle offre une longueur utile de pliage de 3 080 mm, adaptée aux besoins des ateliers et chantiers nécessitant une machine puissante et polyvalente.
Cette plieuse se distingue par sa grande rigidité garantissant un pli de qualité, même sur des épaisseurs importantes, avec une capacité de pliage jusqu’à 1,2 mm pour le zinc et 1,0 mm pour l’acier S235JR. L’angle de la règle de pince est de 153°, avec une ouverture de pince de 110 mm. Ses dimensions sont de 3 775 x 795 x 1 215 mm pour une hauteur de table de 910 mm et un poids brut de 850 kg.

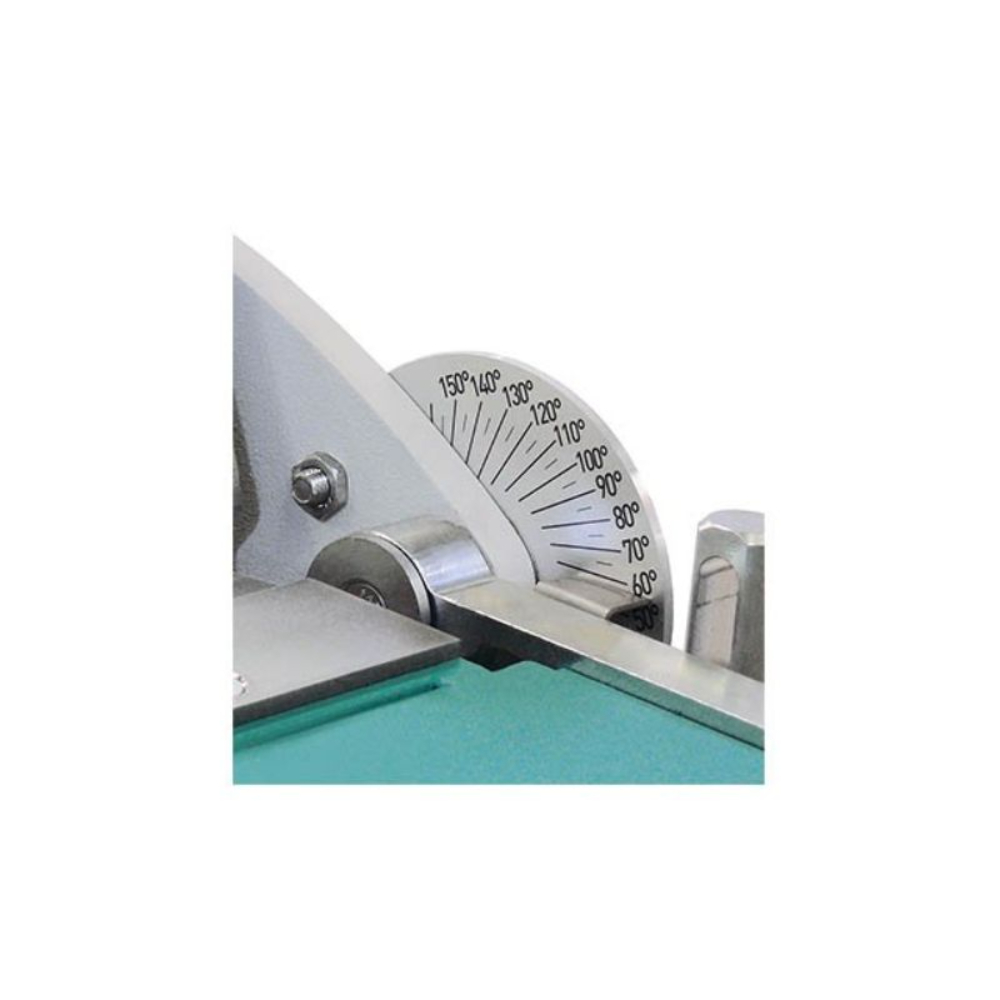

Le tablier ergonomique intègre une règle étroite interchangeable de 15 mm, facilitant la réalisation de contreplis rapprochés. Il est monté sur roulements à aiguilles pour une rotation fluide. Le pliage est assisté par un vérin, offrant un confort d’utilisation optimal. La plieuse est équipée d’une butée angulaire graduée et d’un secteur de repérage angulaire pour garantir la précision des plis, notamment en série.
Le système de serrage/desserrage est actionné par une large pédale centrale, permettant une manipulation rapide et efficace. La pince peut être manœuvrée à l’aide de leviers situés des deux côtés de la machine, ce qui permet à deux opérateurs de travailler simultanément sur de grands formats. Un pupitre avec support d’outils est disponible en montage à gauche ou à droite pour faciliter le travail.

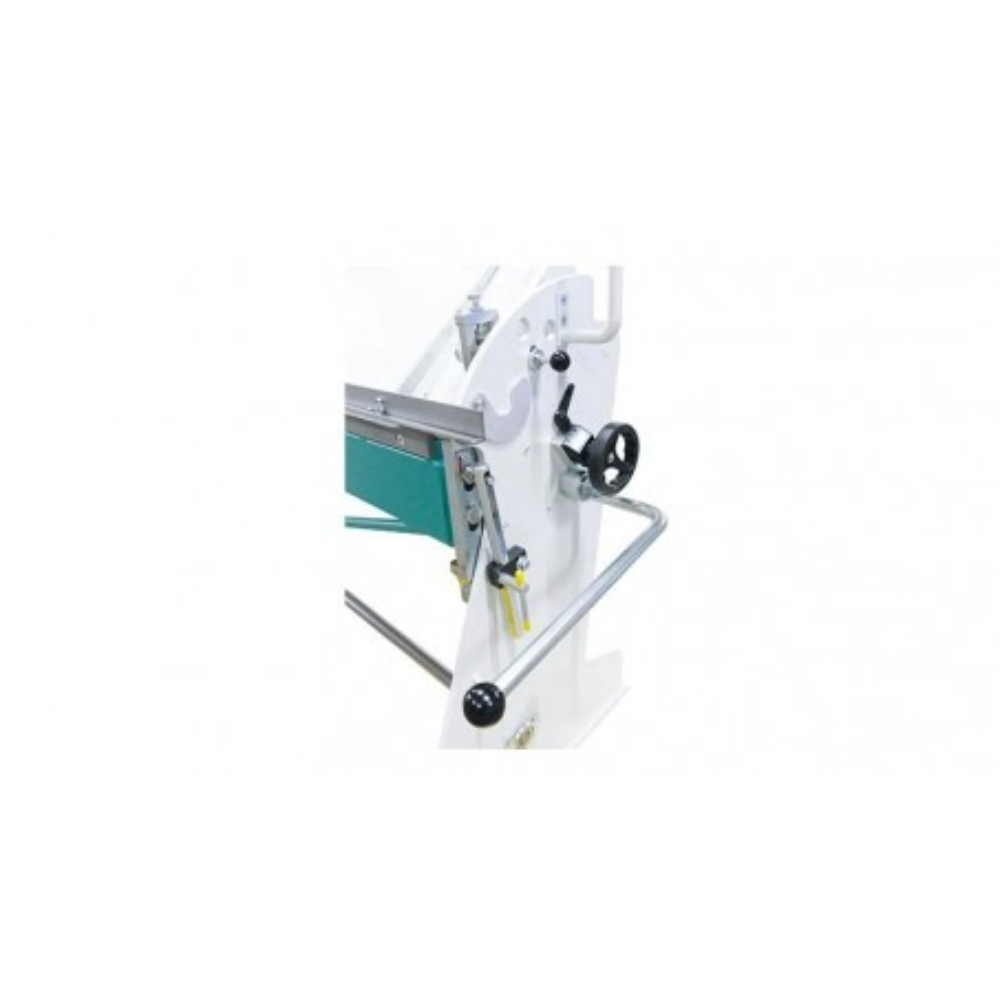

La PVX3080 bénéficie de nombreux réglages, notamment un réglage vertical du tablier avec molettes graduées pour modifier le rayon de pliage et faciliter le pli du rechassé, ainsi que des dispositifs de bombage du tablier et de la table pour améliorer la qualité du pli.
Cette plieuse est particulièrement adaptée à des domaines variés tels que la couverture, la façade/bardage, la menuiserie métallique, la métallerie, la serrurerie et les ateliers de maintenance. Elle permet la fabrication à façon ou en petite série, optimisée pour les matériaux les plus courants.

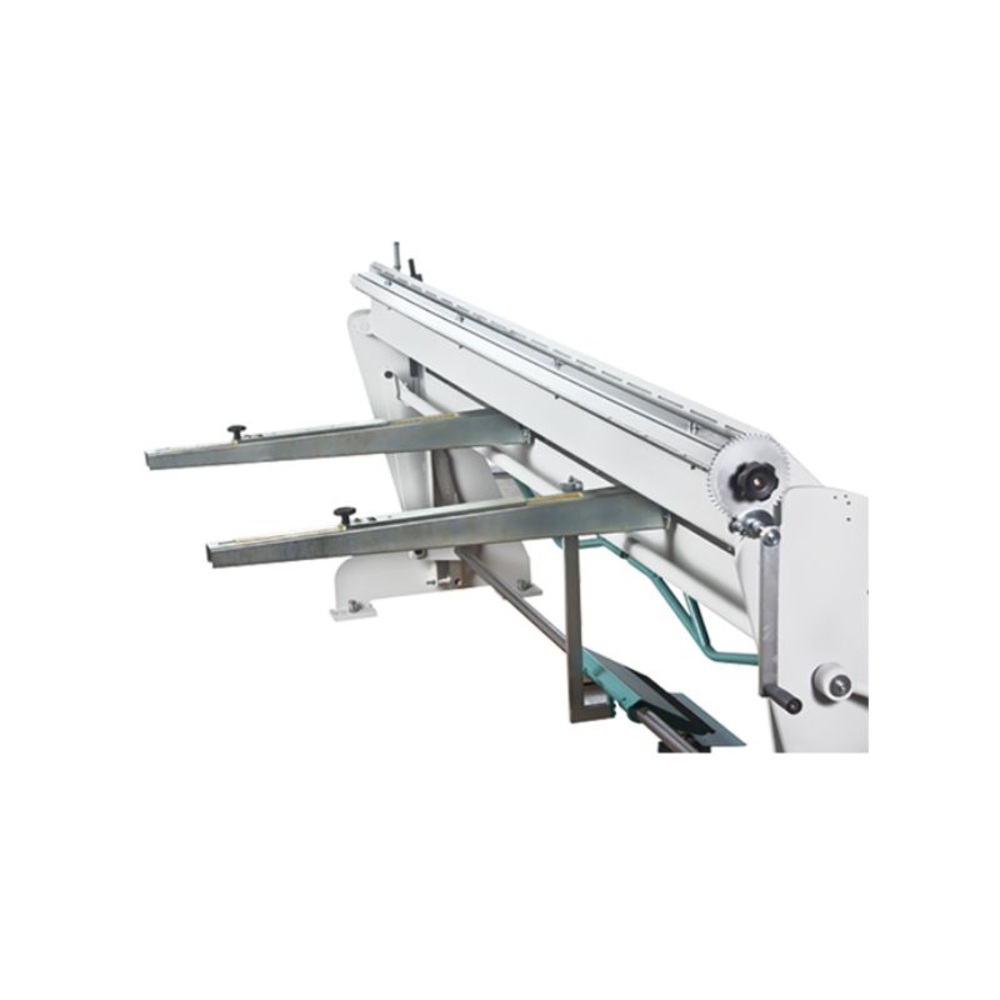

Des équipements optionnels complètent la machine pour accroître la productivité : butée arrière à glissière ou à courroie avec commande latérale par volant, tables arrières de 2 000 ou 3 000 mm de longueur, accessoires de coupe, règles de tablier supplémentaires (12 mm pour contreplis très fins, 20 mm pour augmenter la capacité de pliage de 20 %), et un accessoire à boudiner démultiplié en aluminium disponible en trois diamètres (14, 16 et 18 mm).
La conception de la PVX3080 met l’accent sur la puissance, la polyvalence et le confort d’utilisation, tout en assurant une excellente rigidité et une précision de pliage élevée. Cette plieuse est un outil fiable et performant, fabriqué en France par Jouanel Industrie, spécialiste reconnu depuis 1948 dans les machines pour le travail de la tôle fine.
Cette plieuse se distingue par sa grande rigidité garantissant un pli de qualité, même sur des épaisseurs importantes, avec une capacité de pliage jusqu’à 1,2 mm pour le zinc et 1,0 mm pour l’acier S235JR. L’angle de la règle de pince est de 153°, avec une ouverture de pince de 110 mm. Ses dimensions sont de 3 775 x 795 x 1 215 mm pour une hauteur de table de 910 mm et un poids brut de 850 kg.
Le tablier ergonomique intègre une règle étroite interchangeable de 15 mm, facilitant la réalisation de contreplis rapprochés. Il est monté sur roulements à aiguilles pour une rotation fluide. Le pliage est assisté par un vérin, offrant un confort d’utilisation optimal. La plieuse est équipée d’une butée angulaire graduée et d’un secteur de repérage angulaire pour garantir la précision des plis, notamment en série.
Le système de serrage/desserrage est actionné par une large pédale centrale, permettant une manipulation rapide et efficace. La pince peut être manœuvrée à l’aide de leviers situés des deux côtés de la machine, ce qui permet à deux opérateurs de travailler simultanément sur de grands formats. Un pupitre avec support d’outils est disponible en montage à gauche ou à droite pour faciliter le travail.
La PVX3080 bénéficie de nombreux réglages, notamment un réglage vertical du tablier avec molettes graduées pour modifier le rayon de pliage et faciliter le pli du rechassé, ainsi que des dispositifs de bombage du tablier et de la table pour améliorer la qualité du pli.
Cette plieuse est particulièrement adaptée à des domaines variés tels que la couverture, la façade/bardage, la menuiserie métallique, la métallerie, la serrurerie et les ateliers de maintenance. Elle permet la fabrication à façon ou en petite série, optimisée pour les matériaux les plus courants.
Des équipements optionnels complètent la machine pour accroître la productivité : butée arrière à glissière ou à courroie avec commande latérale par volant, tables arrières de 2 000 ou 3 000 mm de longueur, accessoires de coupe, règles de tablier supplémentaires (12 mm pour contreplis très fins, 20 mm pour augmenter la capacité de pliage de 20 %), et un accessoire à boudiner démultiplié en aluminium disponible en trois diamètres (14, 16 et 18 mm).
La conception de la PVX3080 met l’accent sur la puissance, la polyvalence et le confort d’utilisation, tout en assurant une excellente rigidité et une précision de pliage élevée. Cette plieuse est un outil fiable et performant, fabriqué en France par Jouanel Industrie, spécialiste reconnu depuis 1948 dans les machines pour le travail de la tôle fine.
- Longueur utile de pliage : 2 040 mm
- Capacité de pliage Zinc / Acier S235JR : 1,5 mm / 1,2 mm
- Angle de la règle de pince : 153°
- Ouverture de la pince : 110 mm
- Dimensions (L x l x H) : 2 738 x 795 x 1 205 mm
- Hauteur de la table : 910 mm
- Longueur maximale de pliage : 3 m
- Système de serrage : Pédale de serrage et desserrage
- Levier : Levier pour droite et gauche
Questions produits
Quelle est la capacité maximale de pliage pour cette plieuse sur zinc et acier S235JR ?
La plieuse PVX3080 permet un pliage jusqu’à 1,2 mm pour le zinc et 1,0 mm pour l’acier S235JR, avec une règle standard étroite de 15 mm. Ces capacités assurent une bonne polyvalence pour les matériaux courants en atelier.
Comment se réalise le serrage et desserrage de la pince sur cette plieuse ?
Le système de serrage et desserrage est actionné par une large pédale centrale, offrant une manipulation rapide et efficace. La pince peut être également manœuvrée via des leviers situés des deux côtés, permettant à deux opérateurs de travailler simultanément.
Quels réglages spécifiques facilitent la précision et la qualité des plis ?
La machine intègre un réglage vertical du tablier avec molettes graduées pour modifier le rayon de pliage et faciliter le pli du rechassé. Elle dispose aussi de dispositifs de bombage du tablier et de la table, ainsi que d’une butée angulaire graduée avec secteur de repérage pour garantir la précision, notamment en série.
Comment cette plieuse assure-t-elle le confort et l’ergonomie pour l’opérateur ?
Le tablier ergonomique avec règle interchangeable étroite de 15 mm permet la réalisation de contreplis rapprochés. Le dégagement central du tablier optimise le positionnement de l’opérateur pour limiter l’effort lors des pliages répétitifs. La rotation du tablier est assurée par des roulements à aiguilles pour une manipulation fluide.
Quels sont les éléments différenciants de cette plieuse pour le travail en atelier ?
Cette plieuse se distingue par sa grande rigidité et sa précision même sur de fortes épaisseurs, son système de pliage assisté par vérin, sa règle de pince à 153° et son ouverture de pince de 110 mm. Le double levier de manœuvre permet un travail à deux opérateurs sur de grands formats, augmentant ainsi la productivité.
Dans quels contextes professionnels cette plieuse est-elle la plus adaptée ?
Elle convient particulièrement aux domaines de la couverture, façade/bardage, menuiserie métallique, métallerie, serrurerie et ateliers de maintenance. Sa polyvalence et ses nombreuses possibilités de réglage en font un outil adapté à la fabrication à façon ou en petite série sur les matériaux les plus courants.
