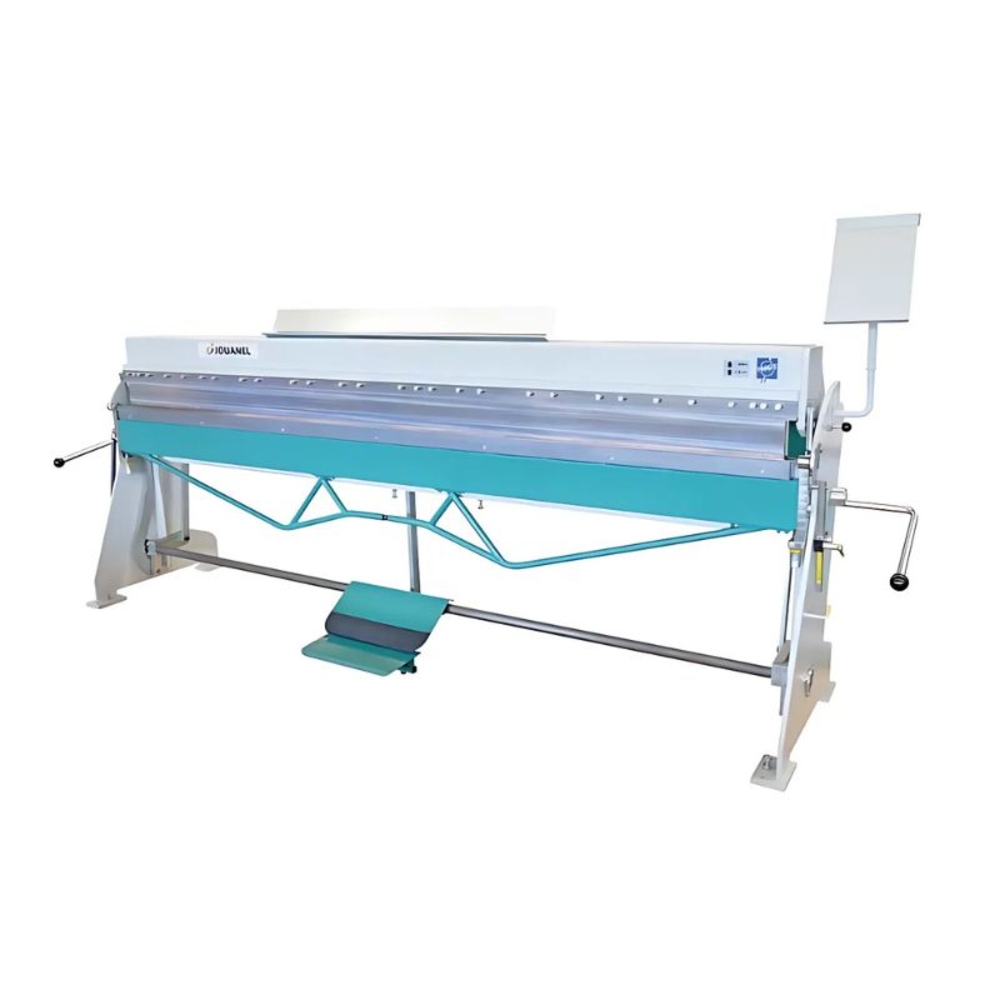

PLIEUSE À SEGMENTS 2 M PÉDALE SERRAGE/DESSERRAGE LEVIER DROITE ET GAUCHE - JOUANEL INDUSTRIE - PVX2040T

La plieuse manuelle d’atelier PVX2040T de Jouanel Industrie est un équipement de haute précision conçu pour le façonnage de pièces complexes, notamment dans le cadre de travaux de zinguerie ou de tôlerie fine. Cette version à segments démontables permet une grande liberté de formage, notamment pour la fabrication de pièces à bords relevés sur quatre côtés, ce qui est difficilement réalisable avec une plieuse traditionnelle.

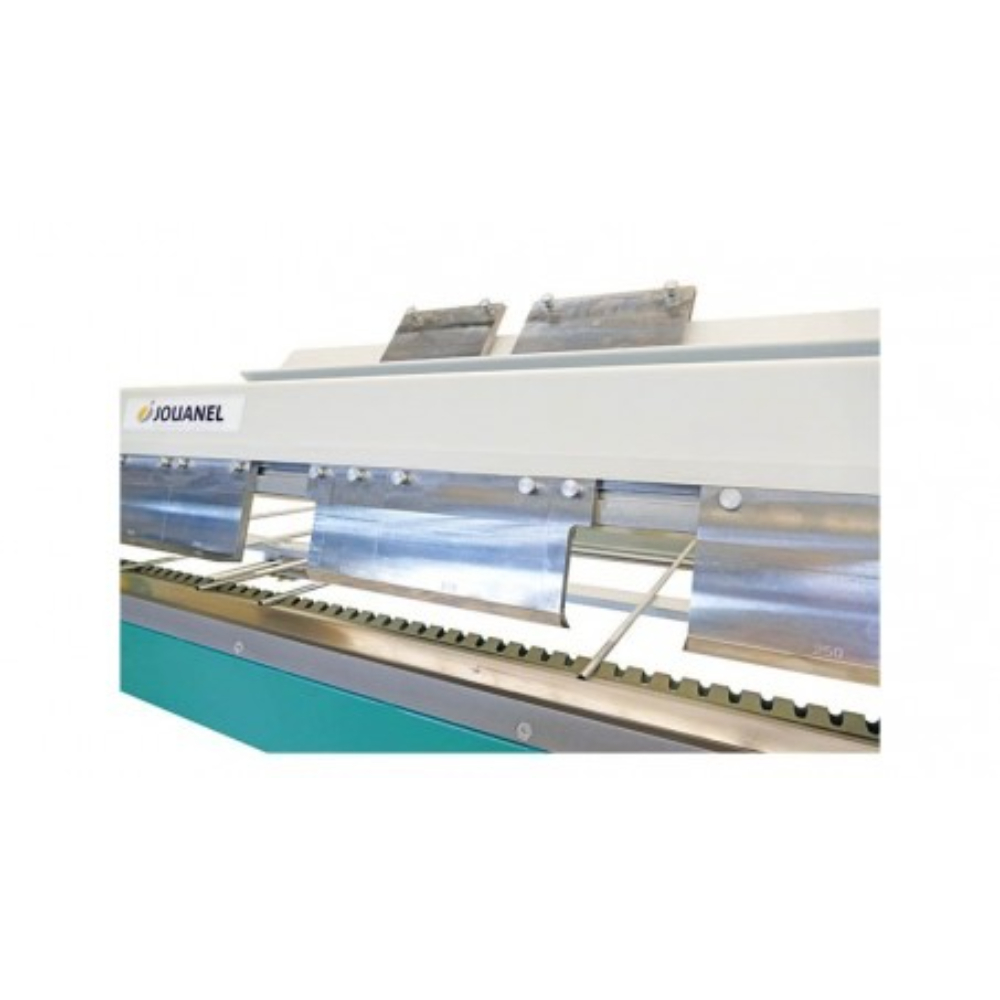

Dotée d’une longueur utile de pliage de 2 040 mm, la PVX2040T est capable de travailler le zinc jusqu’à 1,2 mm d’épaisseur et l’acier S235JR jusqu’à 1 mm, ce qui en fait un outil robuste et polyvalent pour les petits ateliers ou chantiers spécialisés. Sa pince segmentée est constituée de segments de différentes largeurs (de 25 à 300 mm), repositionnables rapidement sans outil grâce à un système de tirettes et de coulissement, permettant une adaptabilité totale en fonction des besoins de pliage.

L’équipement est conçu pour une ergonomie maximale : le tablier ergonomique optimise le confort de travail, les leviers latéraux gauche et droite facilitent la manœuvre, et la pédale de serrage/desserrage permet un maintien rapide et précis des pièces. Le pliage est assisté par vérin, réduisant l’effort de l’opérateur tout en assurant un contrôle parfait du pli.

La règle de pince segmentée à 20°, usinée avec précision, facilite la réalisation d’agrafes. La rotation du tablier s’effectue via des roulements à aiguilles, garantissant douceur et fiabilité. Les réglages fins sont facilités grâce à des molettes graduées, et le secteur de repérage ainsi que la butée angulaire graduée assurent une excellente reproductibilité des plis.

Grâce à sa pince à ouverture circulaire, la PVX2040T permet également un dégagement aisé des pièces après pliage, même pour des formes complexes.

• Longueur utile de pliage : 2 040 mm
• Capacité Zinc / Acier S235JR : 1,2 mm / 1,0 mm
• Angle de pliage maxi : 160°
• Ouverture de la pince : 95 mm
• Hauteur utile des segments : 120 mm
• Largeurs des segments (mm) : 25 / 30 / 35 / 50 / 75 / 75 / 100 / 150 / 200 / 200 / 200 / 300 / 300 / 300
• Dimensions (L x l x H) : 2 710 x 800 x 1 400 mm
• Tablier ergonomique
• Pince à segments démontables, gravés, repositionnables
• Bigorne gauche et droite 30 mm
• Règle de pince segmentée à 20°, interchangeable
• Rotation du tablier sur roulements à aiguilles
• Butée angulaire graduée

La plieuse manuelle d’atelier PVX2040T de Jouanel Industrie est un équipement de haute précision destiné au façonnage de pièces complexes, particulièrement adapté aux travaux de zinguerie et de tôlerie fine. Elle dispose d’une longueur utile de pliage de 2 040 mm et permet de travailler le zinc jusqu’à 1,2 mm d’épaisseur et l’acier S235JR jusqu’à 1 mm. Sa pince à segments démontables, gravés et repositionnables, offre une grande flexibilité grâce à des segments de largeurs variées (de 25 à 300 mm), facilement interchangeables sans outil via un système de tirettes.

Le tablier ergonomique optimise le confort de l’opérateur, tandis que la manœuvre est facilitée par une pédale de serrage/desserrage et des leviers situés à droite et à gauche de la machine. L’assistance au pliage par vérin réduit l’effort nécessaire tout en garantissant un contrôle précis du pli. La règle de pince segmentée à 20°, usinée avec précision, permet la réalisation d’agrafes, et la rotation du tablier s’effectue sur des roulements à aiguilles pour une grande douceur et fiabilité.

Les réglages fins sont simplifiés grâce à des molettes graduées, et la présence d’une butée angulaire graduée ainsi que d’un secteur de repérage angulaire gradué assure une excellente reproductibilité des plis. La pince à ouverture circulaire facilite le dégagement des pièces après pliage, même pour des formes complexes.

Caractéristiques techniques principales :
- Longueur utile de pliage : 2 040 mm
- Capacité de pliage : zinc 1,2 mm / acier S235JR 1,0 mm (avec règle standard 15 mm)
- Angle de pliage maximal : 160°
- Ouverture de la pince : 95 mm
- Hauteur utile des segments : 120 mm
- Largeurs des segments : 25, 30, 35, 50, 75, 75, 100, 150, 200, 200, 200, 300, 300, 300 mm
- Dimensions (L x l x H) : 2 710 x 800 x 1 400 mm
- Poids brut : 670 kg

Équipements standards :
- Démontage rapide des segments par tirette

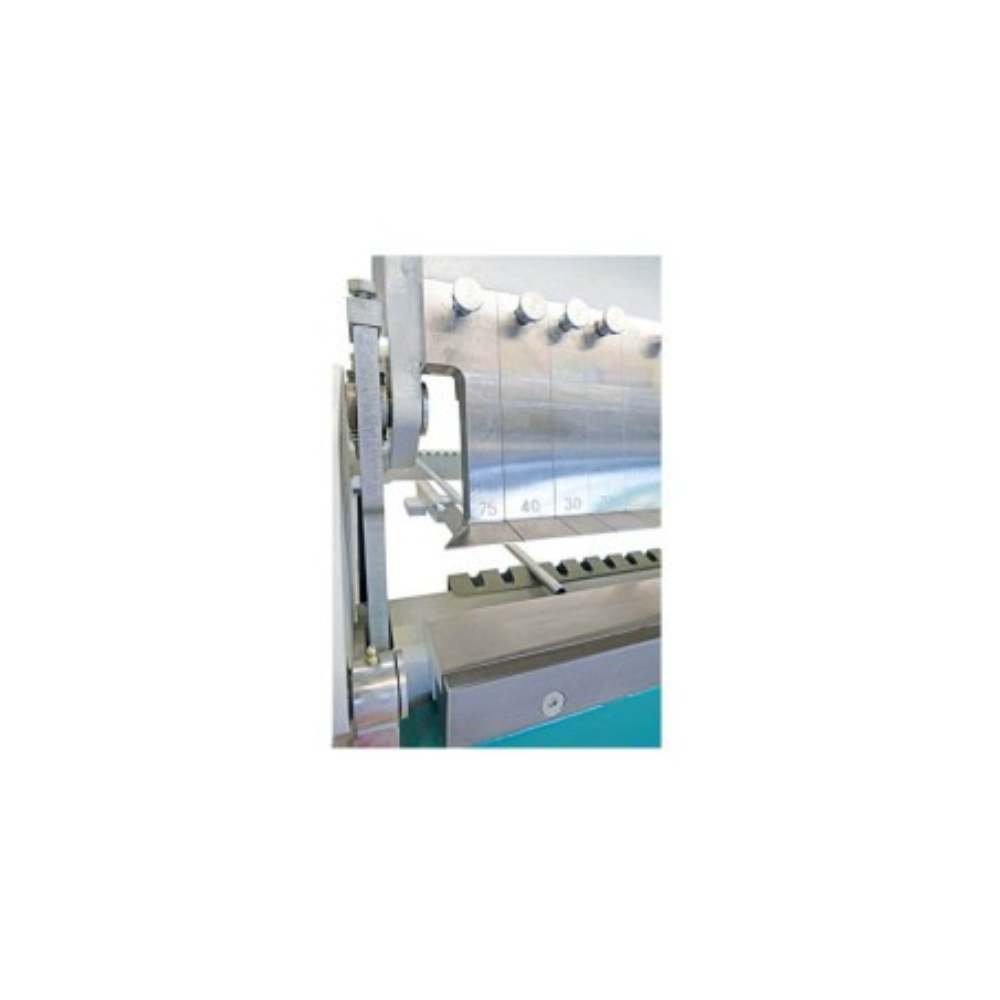

- Pince à segments gravés
- Bigorne gauche et droite de 30 mm
- Règle de pince interchangeable à 20°
- Verrouillage automatique de la pince
- Tablier ergonomique avec règle interchangeable étroite de 15 mm pour contreplis rapprochés
- Assistance au pliage par vérin
- Rotation du tablier sur roulements à aiguilles

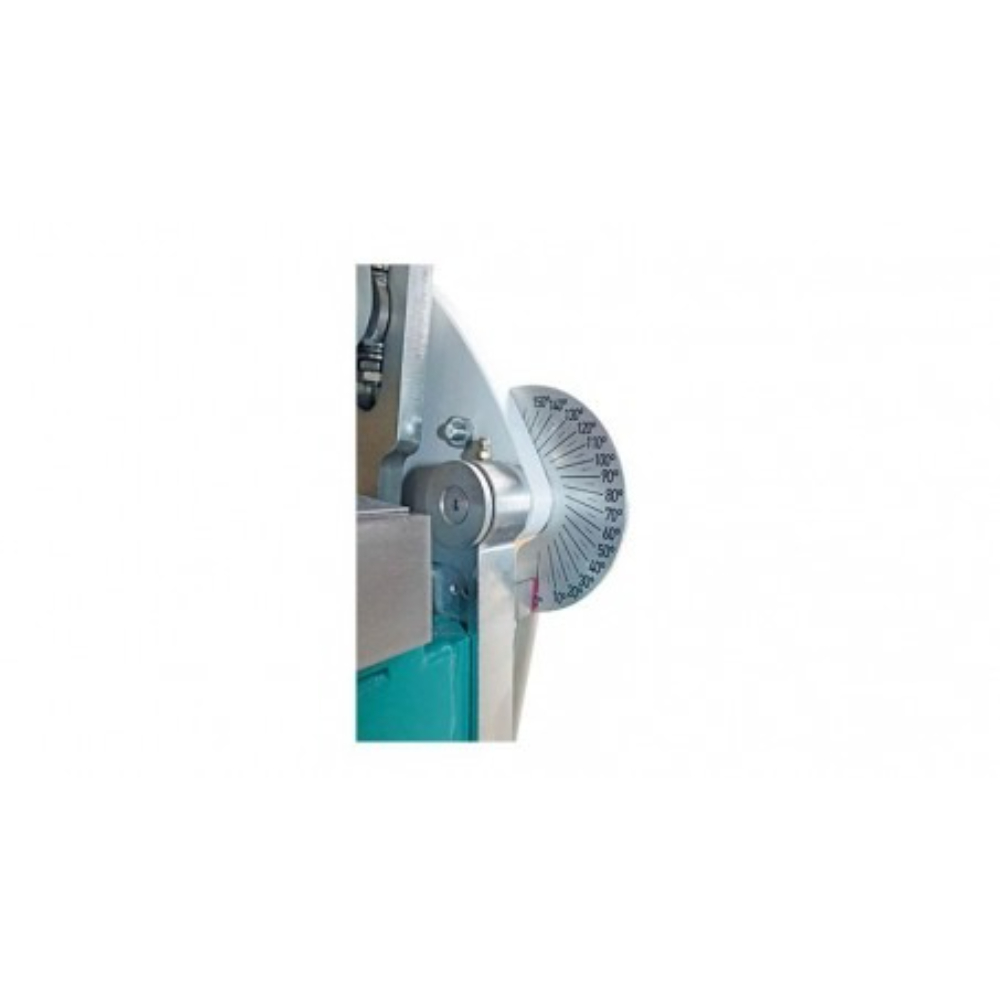

- Butée angulaire graduée et secteur de repérage angulaire gradué
- Manœuvre de la pince par pédale et leviers bilatéraux

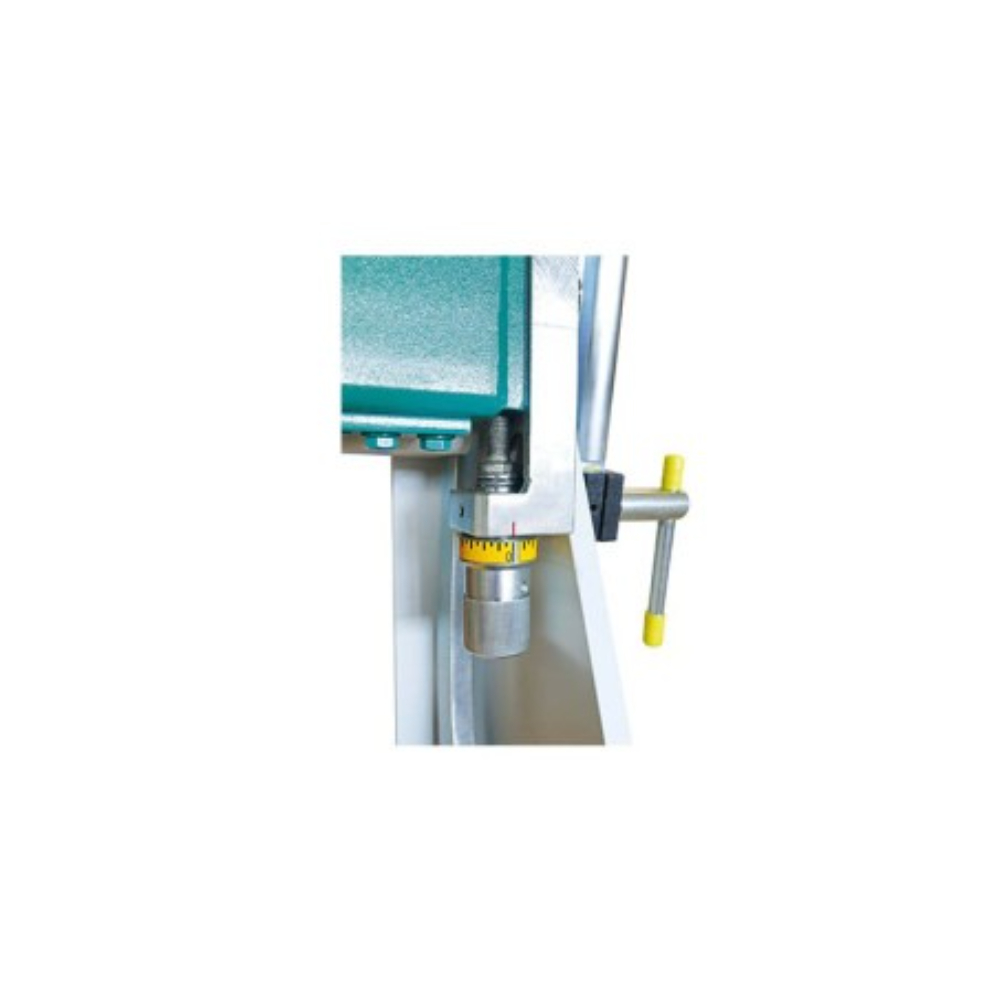

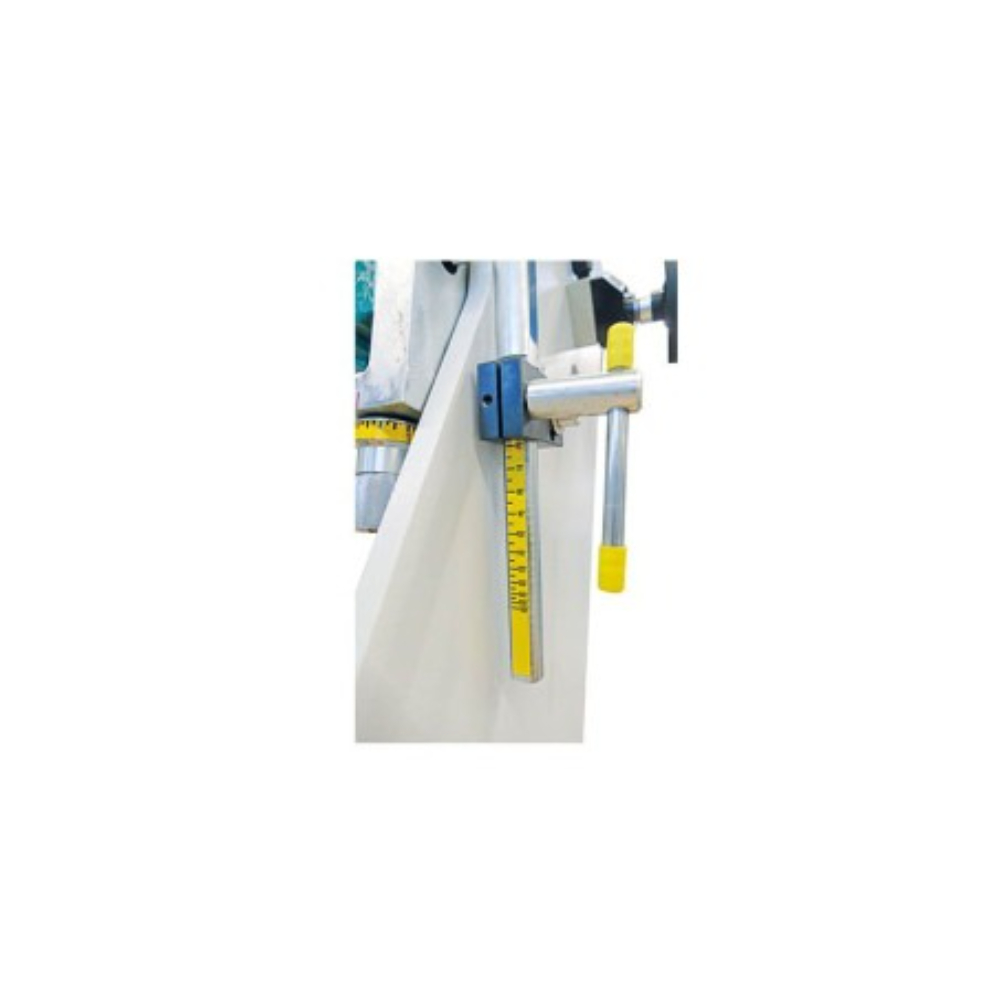

- Réglage vertical du tablier par molettes graduées facilitant le pli du rechassé
- Pupitre et support d’outils
- Support à segments
- Axes de tablier montés sur roulements

La plieuse PVX2040T allie précision, polyvalence et ergonomie, offrant un outil robuste et performant pour les ateliers spécialisés dans le travail de la tôle fine et la zinguerie.
