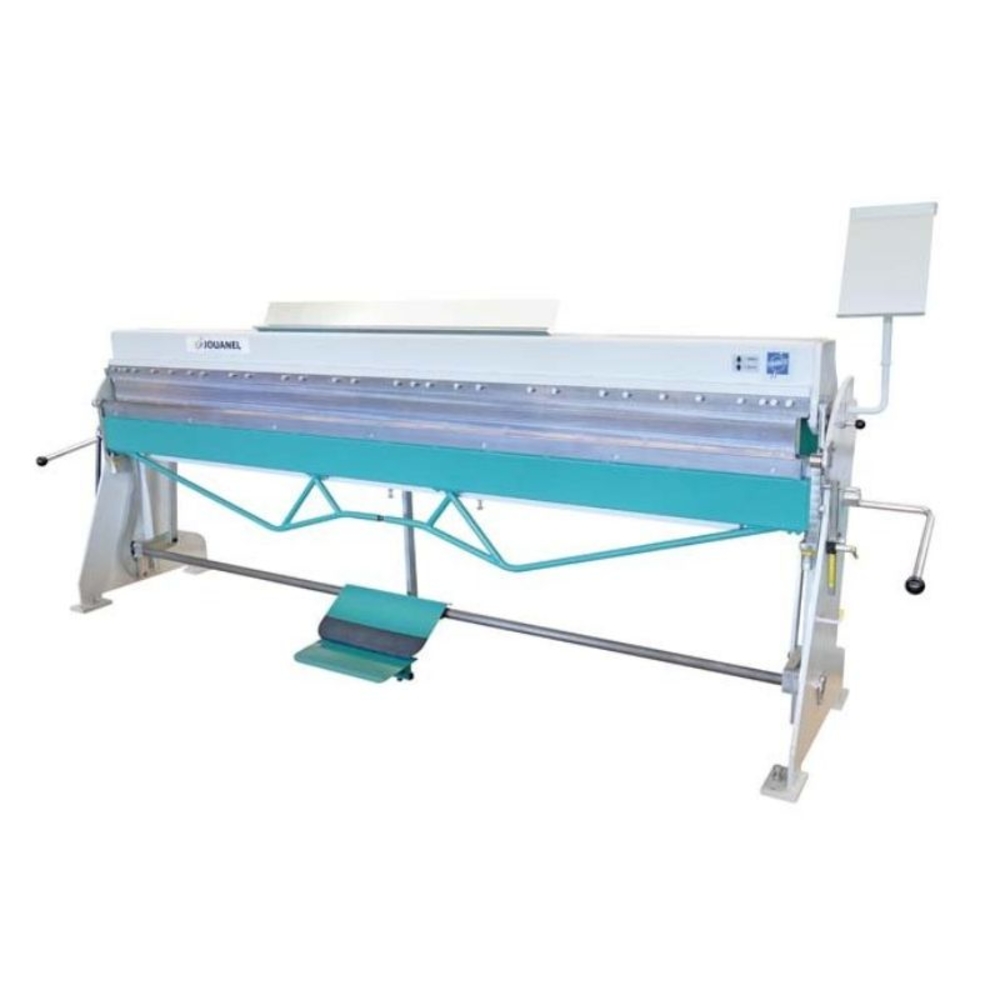

PLIEUSE À SEGMENTS 3M PÉDALE SERRAGE/DESSERRAGE LEVIER DROITE ET GAUCHE - JOUANEL INDUSTRIE - PVX3080T
Référence : J074PVX3080T
Découvrez PLIEUSE À SEGMENTS 3M PÉDALE SERRAGE/DESSERRAGE LEVIER DROITE ET GAUCHE - JOUANEL INDUSTRIE - PVX3080T disponible à l'achat
- Longueur utile de pliage de 3 080 mm
- Capacité de pliage pour zinc et acier
- Angle de pliage jusqu'à 160 degrés
- Segments interchangeables pour tous plis
- Confort de travail optimisé avec tablier ergonomique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La PVX3080T est une plieuse manuelle à segments conçue pour le pliage classique ou complexe à bords relevés sur 4 côtés. Avec une longueur utile de pliage de 3 080 mm, elle permet de travailler de grandes pièces avec précision. Sa capacité s’élève à 1 mm pour le zinc et 0,8 mm pour l’acier S235JR, offrant ainsi une belle polyvalence pour le travail en atelier ou sur chantier.

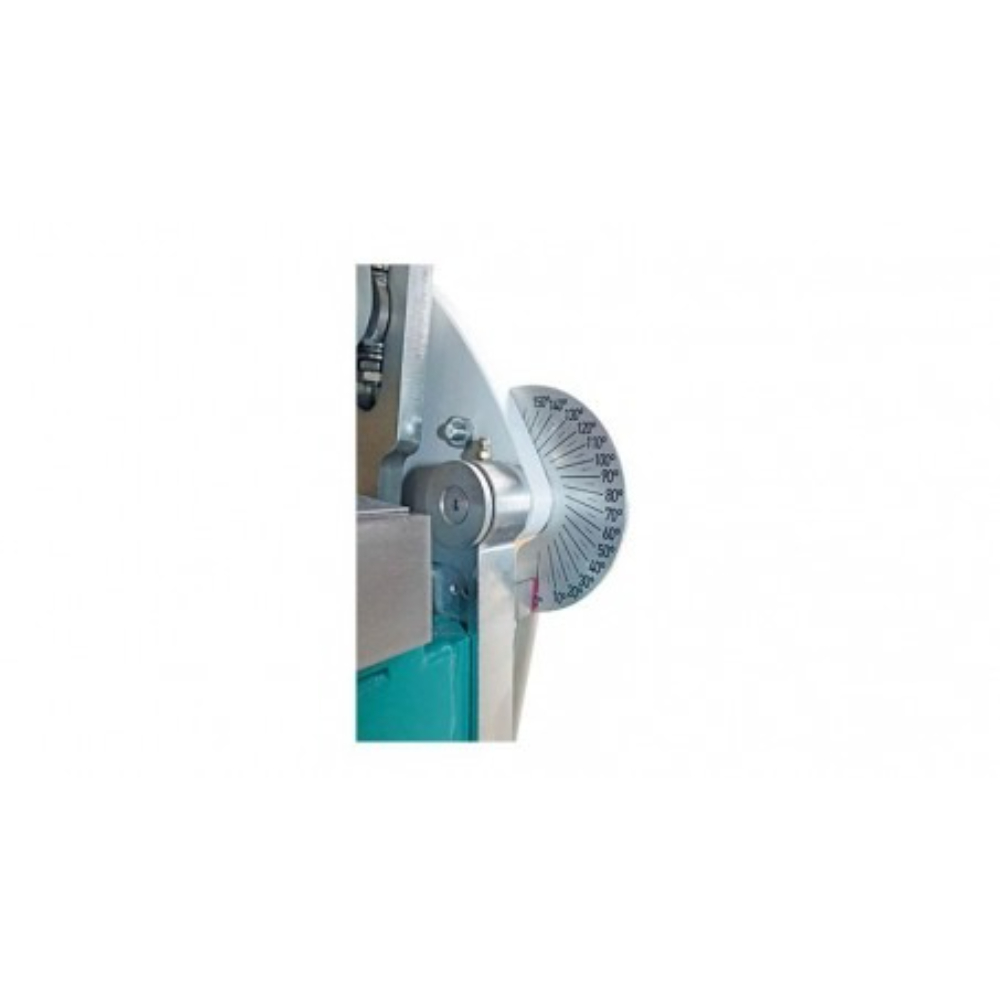

Cette plieuse est équipée d’une pince segmentée à ouverture circulaire, facilitant le dégagement des pièces, ainsi que d’un tablier ergonomique pour un meilleur confort de travail. Le pliage est assisté par vérin et la machine dispose d’une butée angulaire graduée et d’un secteur de repérage angulaire, assurant des plis précis en série.
La plieuse comprend également une large gamme de segments interchangeables de différentes largeurs pour s’adapter à toutes les configurations de pliage.
Cette plieuse est équipée d’une pince segmentée à ouverture circulaire de 95 mm, facilitant le dégagement des pièces, et d’un tablier ergonomique avec règle interchangeable, garantissant un confort optimal lors de l’utilisation. Le pliage est assisté par un vérin, ce qui assure fiabilité et rapidité de travail. La machine intègre une butée angulaire graduée et un secteur de repérage angulaire gradué pour des plis précis en série.

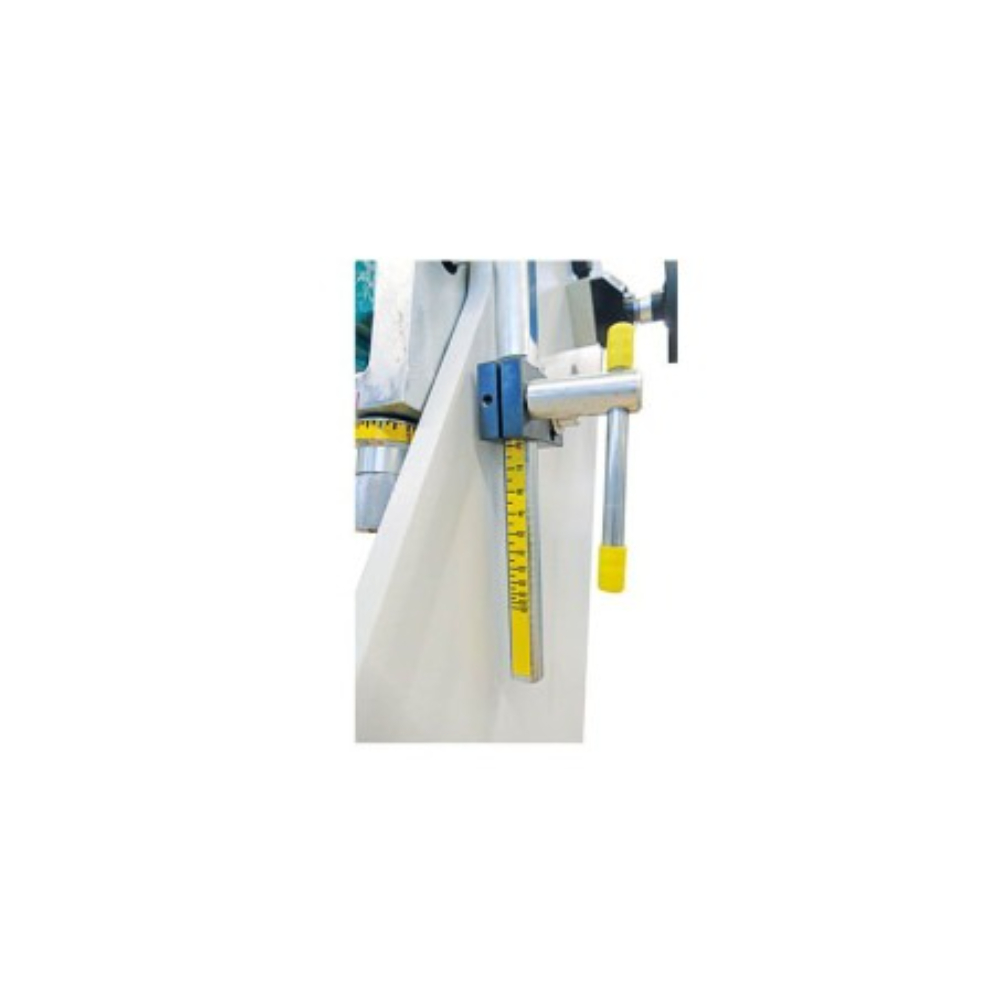

La pince se manœuvre par pédale de serrage/desserrage ainsi que par levier des deux côtés de la machine, offrant une grande facilité d’utilisation. Le réglage vertical du tablier s’effectue aisément grâce à des molettes graduées, permettant d’ajuster le rayon de pliage et facilitant la réalisation du pli de rechassé.

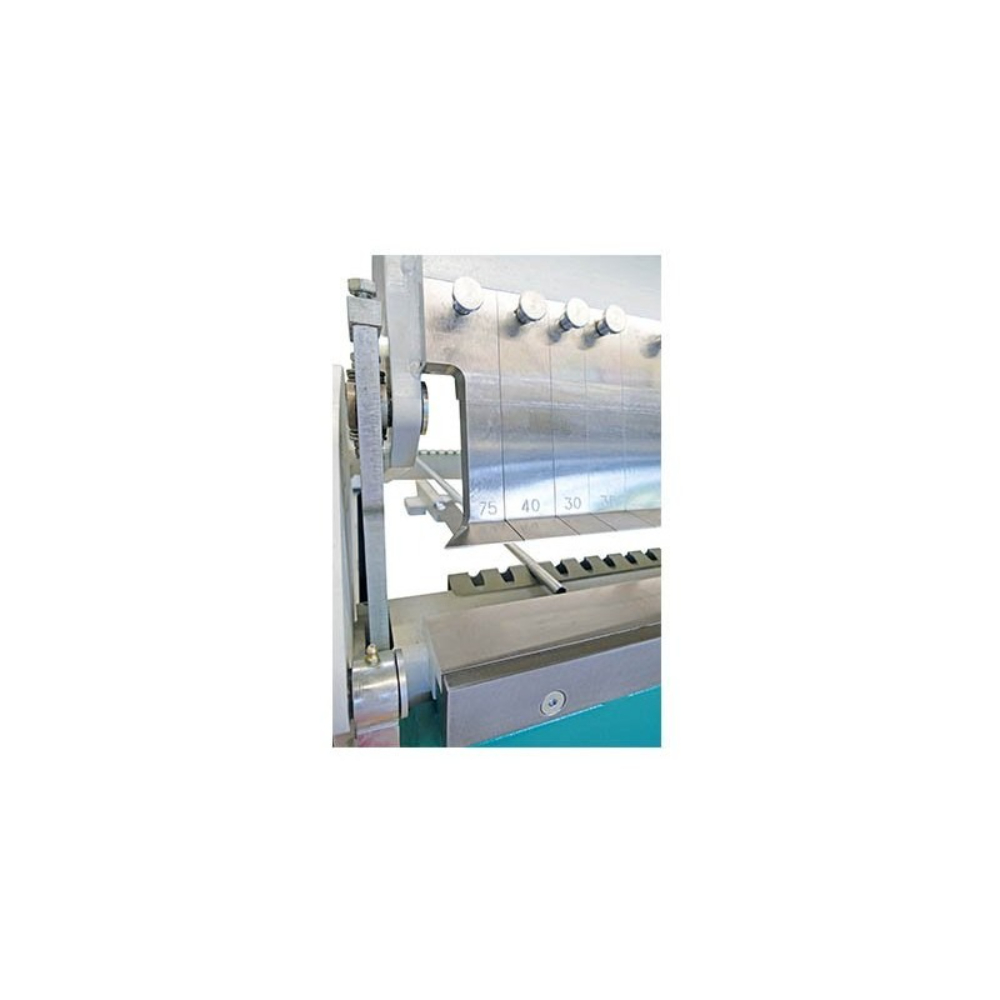

La plieuse dispose d’une large gamme de segments interchangeables de différentes largeurs (de 25 mm à 300 mm), permettant de s’adapter à toutes les configurations de pliage. Le démontage rapide des segments par tirette facilite également leur changement.
Parmi les équipements standards, on trouve une bigorne gauche et droite (30 mm), une règle de pince interchangeable à 20°, un verrouillage automatique de la pince, un pupitre et un support d’outils, un support à segments, ainsi que des axes de tablier montés sur roulements à aiguilles pour une rotation fluide.
Les dimensions de la machine sont de 3 750 mm de longueur, 800 mm de largeur et 1 400 mm de hauteur, avec un poids brut de 915 kg.
Des équipements complémentaires optionnels sont disponibles, notamment des règles de tablier supplémentaires étroites (12 mm) ou larges (20 mm), qui modifient la capacité de pliage respectivement de -30 % ou +20 %.
Cette plieuse est idéale pour les ateliers ou chantiers nécessitant un pliage précis, rapide et polyvalent, avec un confort d’utilisation optimisé et une grande adaptabilité grâce à ses segments interchangeables et ses réglages précis.
- Longueur utile de pliage : 3 080 mm
- Capacité de pliage Zinc / Acier S235JR : 1 mm / 0,8 mm
- Angle de pliage maximum : 160°
- Ouverture de la pince : 95 mm
- Hauteur utile des segments : 120 mm
- Dimensions (L x l x H) : 3 750 x 800 x 1 400 mm
- Largeur des segments (mm) : 25 / 30 / 35 / 40 / 50 / 75 / 75 / 100 / 100 / 150 / 150 / 200 / 200 / 200 / 250 / 250 / 250 / 300 / 300 / 300
Questions produits
Quelle est la capacité de pliage de la plieuse PVX3080T pour le zinc et l’acier S235JR ?
La plieuse PVX3080T peut plier jusqu’à 1 mm d’épaisseur pour le zinc et 0,8 mm pour l’acier S235JR avec la règle standard de 15 mm. Ces capacités permettent de travailler des matériaux courants en atelier ou sur chantier.
Comment s’effectue le réglage du rayon et du pli de rechassé sur cette plieuse ?
Le réglage vertical du tablier s’opère facilement grâce à des molettes graduées. Cela permet de modifier précisément le rayon de pliage et facilite la réalisation de plis de rechassé, améliorant ainsi la qualité du travail.
Quels sont les équipements garantissant la précision des plis en série ?
La machine intègre une butée angulaire graduée et un secteur de repérage angulaire gradué. Ces équipements assurent un pliage précis et répétable, essentiel pour les séries et les pièces complexes.
Comment la plieuse facilite-t-elle la manipulation et le changement des segments ?
Les segments interchangeables sont disponibles en différentes largeurs de 25 à 300 mm et peuvent être démontés rapidement grâce à une tirette. Cette modularité permet d’adapter la plieuse à diverses configurations de pliage.
Quels sont les modes de commande pour la pince de serrage et desserrage ?
La pince se manœuvre par pédale de serrage et desserrage ainsi que par levier des deux côtés de la machine. Cette double commande offre une grande facilité d’utilisation et un meilleur confort de travail.
Comment la plieuse assure-t-elle un confort optimal pour l’utilisateur ?
Elle est équipée d’un tablier ergonomique avec une règle interchangeable, ainsi que d’un pupitre et support d’outils intégrés. Ces caractéristiques facilitent la manipulation et améliorent l’ergonomie lors des opérations de pliage.
