PLIEUSE À SEGMENTS PINCE/TABLE/TABLIER 1 M X 2 MM SERRAGE PAR PÉDALE - JOUANEL INDUSTRIE - HS23
Référence : J074HS23
Découvrez PLIEUSE À SEGMENTS PINCE/TABLE/TABLIER 1 M X 2 MM SERRAGE PAR PÉDALE - JOUANEL INDUSTRIE - HS23 disponible à l'achat
- Serrage par pédale pour un maintien efficace
- Longueur utile de pliage de 1 020 mm
- Angle de pliage maximum de 150°
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

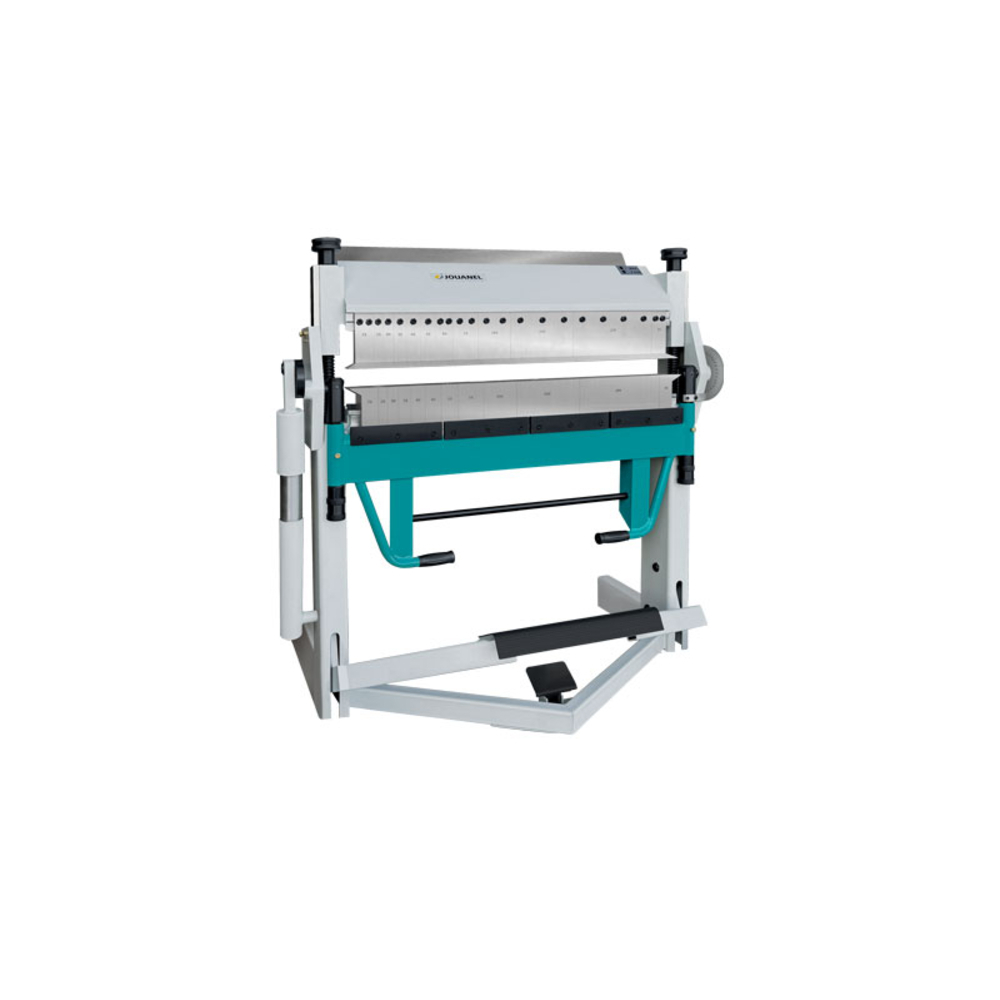

La plieuse à segments pince/table/tablier 1 m x 2 mm est un outil robuste et polyvalent, idéal pour le pliage de différents matériaux.
Cette plieuse se caractérise par un système de serrage par pédale à double action, permettant un maintien efficace des pièces tout en gardant les mains libres. La mise en place des segments est simple et rapide grâce au support de dépose inclus. Pour optimiser son utilisation, il est conseillé de régler la hauteur et la pression de serrage selon l’épaisseur du matériau à plier.

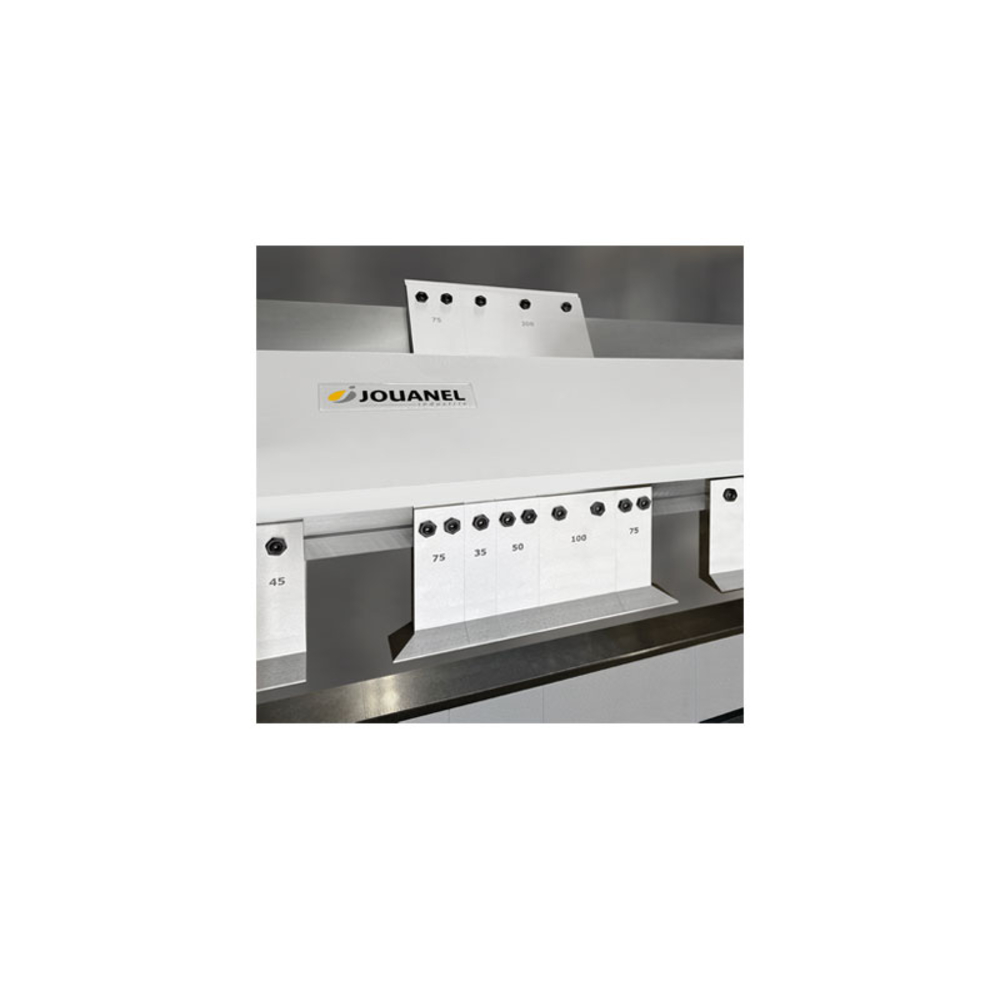

Elle offre une longueur utile de pliage de 1 020 mm et peut plier des aciers jusqu'à 2 mm d'épaisseur. La machine est équipée de 12 segments en acier trempé, gravés au laser pour une visibilité accrue. Son angle de pliage maximum atteint 150°, avec une ouverture de pince de 50 mm. Les hauteurs des segments sont de 54 mm pour la table et 98 mm pour le tablier, pour une hauteur utile des segments de 100 mm. Les dimensions globales de la plieuse (1 350 mm x 850 mm) et son poids brut de 385 kg en font un équipement solide et efficace pour les mécaniciens et les artisans.

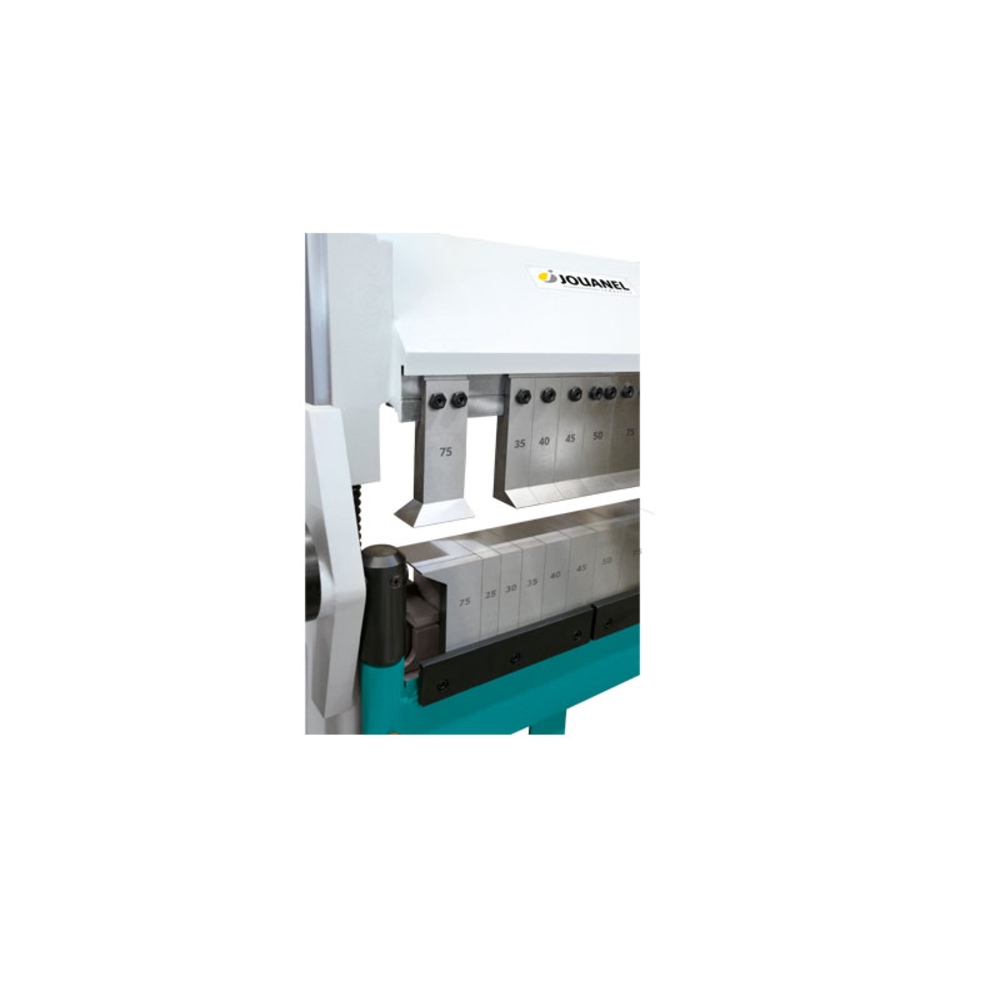

Cette plieuse manuelle est équipée de 12 segments en acier trempé, gravés au laser pour une meilleure visibilité, dont la hauteur utile est de 100 mm (54 mm pour les segments de la table et 98 mm pour ceux du tablier). La largeur des segments varie entre 25 mm et 270 mm, incluant des bigornes pour faciliter la réalisation de formes complexes. Le tablier est réglable en hauteur, permettant d’adapter le rayon de pliage en fonction de l’épaisseur et du matériau utilisé.

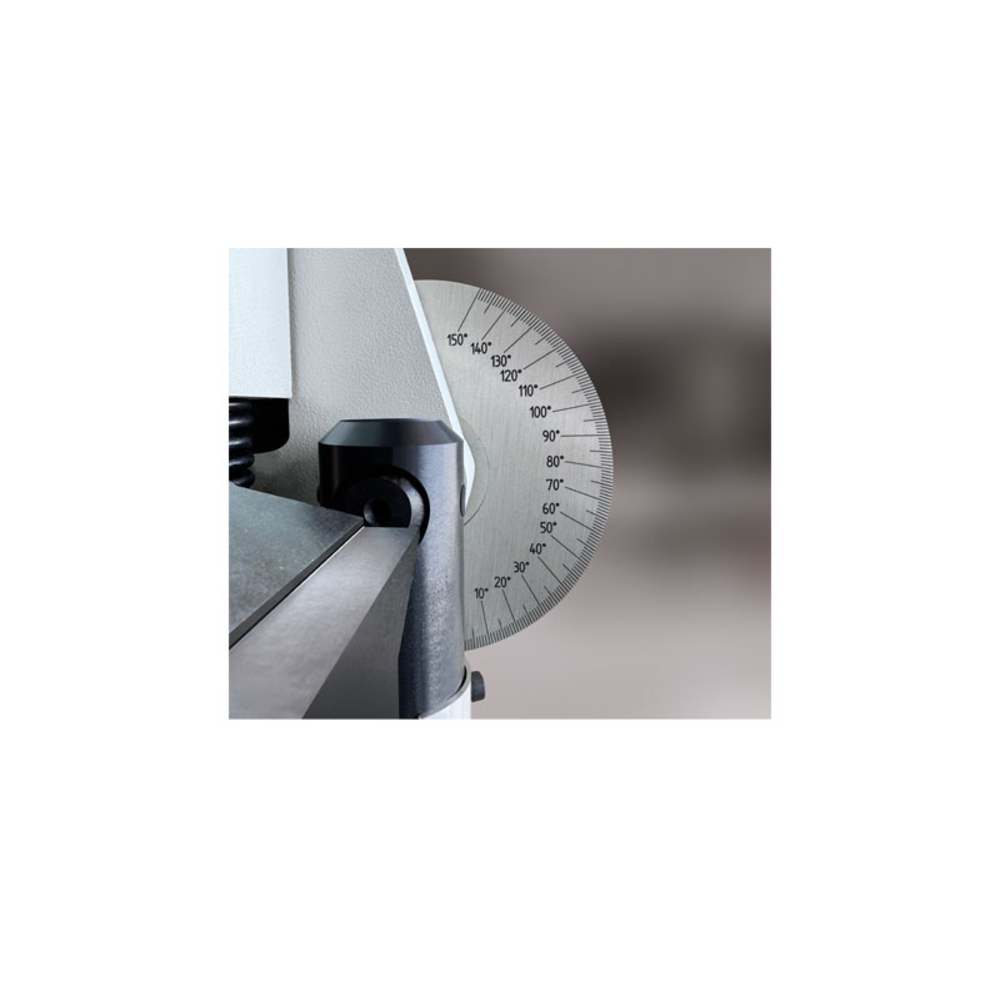

Le système de serrage par pédale à double action assure un maintien efficace des pièces tout en laissant les mains libres pour le positionnement et l’alignement. La pince se verrouille automatiquement pour plus de sécurité. La plieuse intègre également un secteur de repérage angulaire gradué et un support pour les segments, facilitant la répétabilité des plis en série.

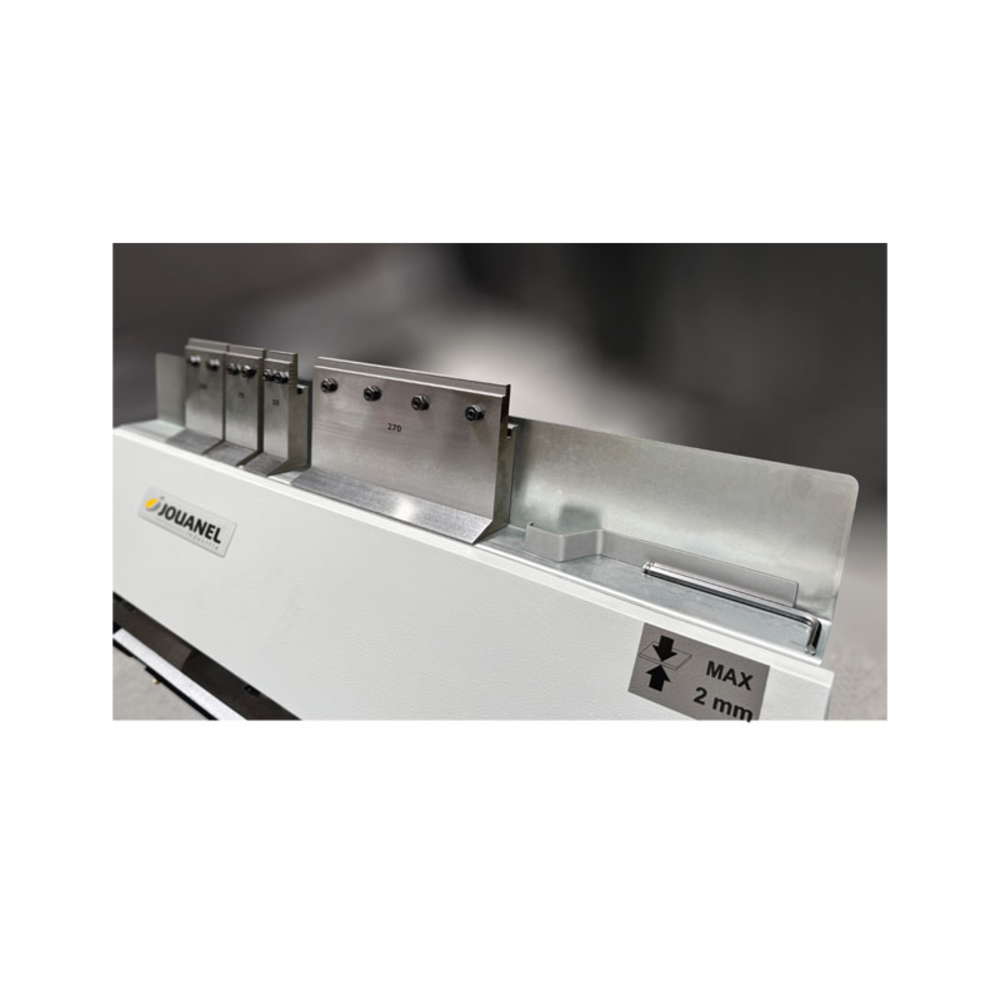

Les dimensions globales de la machine sont de 1 350 mm de largeur sur 850 mm de profondeur, avec un poids brut de 385 kg, garantissant stabilité et robustesse. Un support de dépose des segments est fourni, ainsi qu’une clé d’extraction pour faciliter le changement des segments. Deux poignées permettent la manœuvre du tablier.

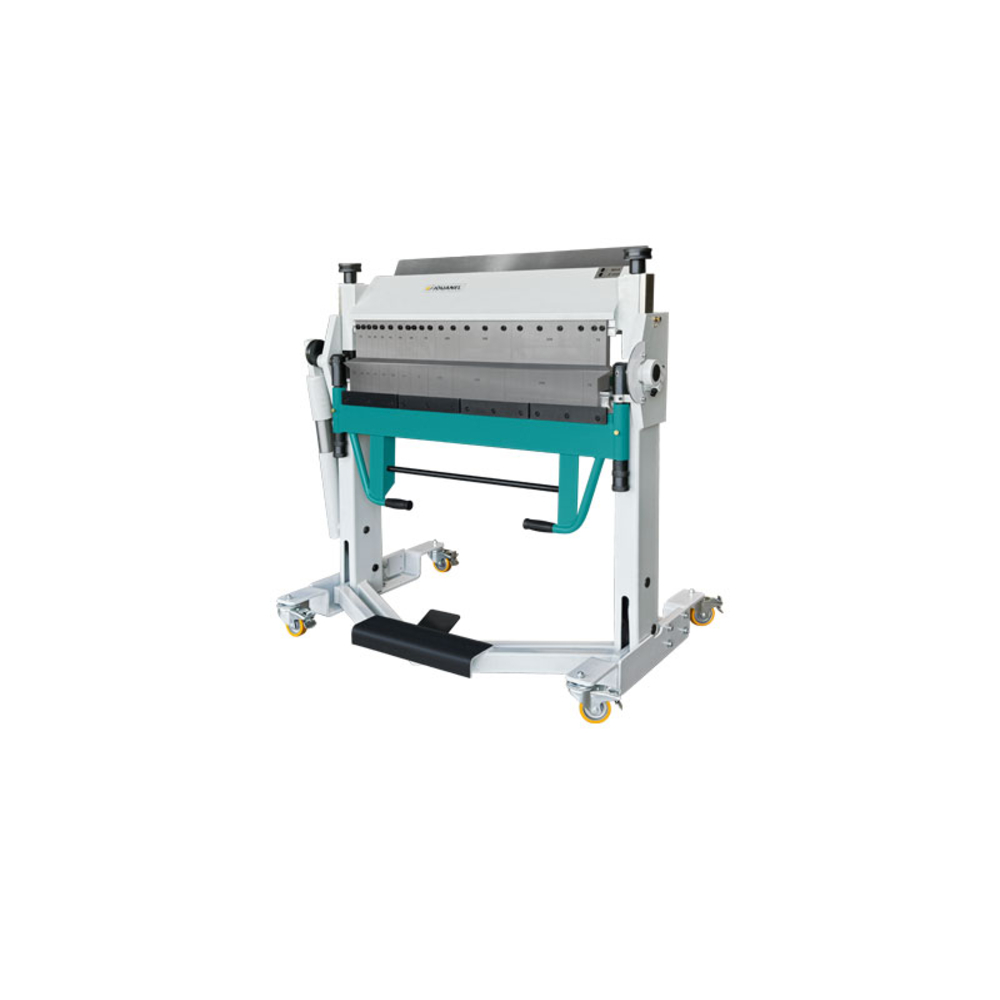

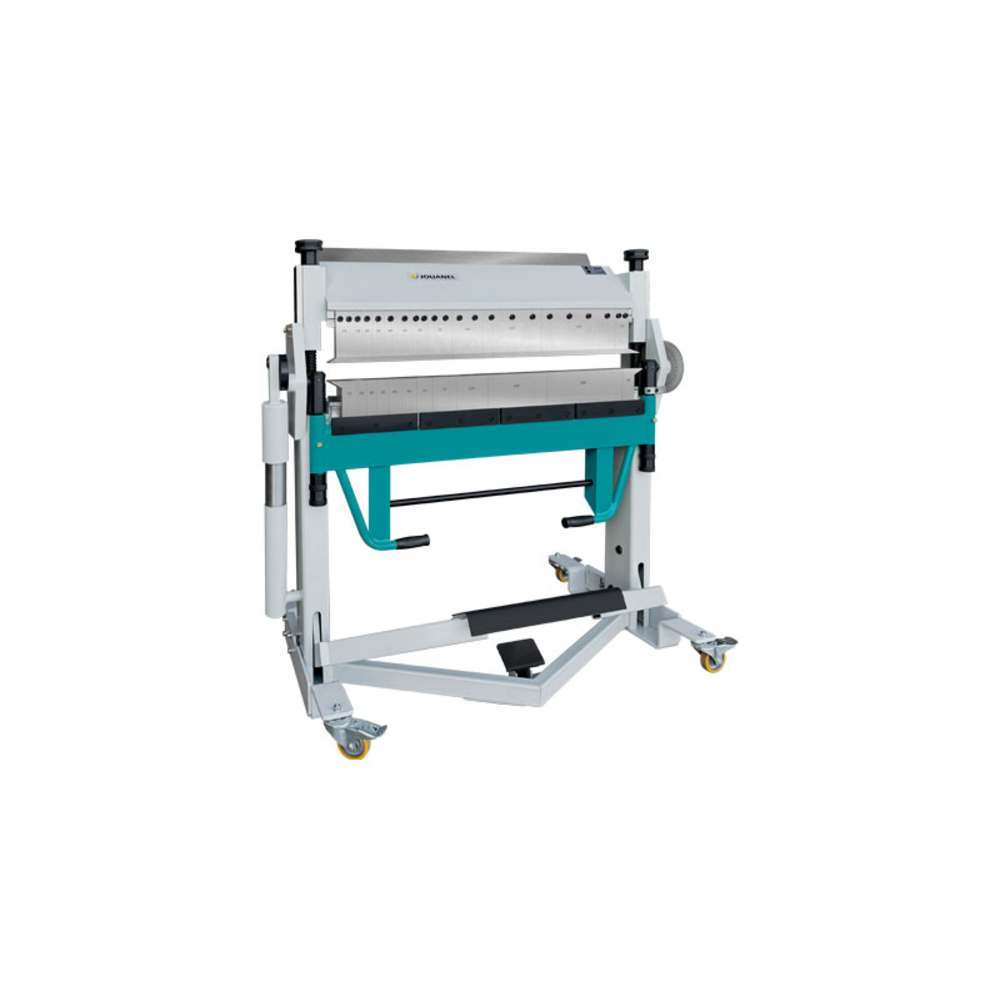

En option, un kit de déplacement avec quatre roulettes pivotantes freinées facilite le déplacement de la machine sur sols stables, ainsi qu’un ensemble de bras de butées arrières à glissière réglables, pour positionner et soutenir la feuille à plier avec précision.
Cette plieuse est idéale pour les mécaniciens et artisans souhaitant réaliser des formes fermées complexes telles que boîtes, couvercles, coffrets ou cassettes, avec une grande liberté de configuration grâce à la segmentation de la pince, de la table et du tablier. Elle combine puissance de pliage, stabilité et maniabilité pour un usage professionnel exigeant.
- Longueur utile de pliage : 1 020 mm
- Capacité pliage Inox / Aluminium : 1,2 / 2,5 mm
- Capacité pliage Acier S235JR : 2 mm
- Angle de pliage maximum : 150°
- Ouverture de la pince : 50 mm
- Hauteur des segments de la table : 54 mm
- Hauteur des segments du tablier : 98 mm
- Hauteur utile des segments : 100 mm
- Nombre de segments : 12
- Largeur des segments : 25 mm, 30 mm, 35 mm, 40 mm, 45 mm, 50 mm, 100 mm, 200 mm, 270 mm
- Dimensions globales : 1 350 mm x 850 mm
- Poids brut : 385 kg
- Largeur de pliage minimum : 15 fois l'épaisseur
Questions produits
Quels sont les matériaux et épaisseurs que cette plieuse peut traiter ?
La plieuse HS23 peut plier de l’acier S235JR jusqu’à 2 mm d’épaisseur, de l’inox jusqu’à 1,2 mm et de l’aluminium jusqu’à 2,5 mm. Ces capacités permettent de travailler une large gamme de tôles fines.
Comment fonctionne le système de serrage de la pièce à plier ?
Le serrage est assuré par une pédale à double action qui maintient efficacement la pièce tout en laissant les mains libres pour le positionnement et l’alignement. La pince se verrouille automatiquement pour garantir la sécurité et la stabilité pendant le pliage.
Quels sont les éléments qui facilitent la réalisation de formes complexes avec cette plieuse ?
La plieuse est équipée de 12 segments en acier trempé, dont certains sont des bigornes à gauche et à droite, permettant de réaliser des formes fermées telles que boîtes, couvercles ou coffrets. La segmentation de la pince, de la table et du tablier offre une grande liberté de configuration.
Comment se règle le rayon de pliage et l’angle de pliage ?
Le tablier est réglable en hauteur pour adapter le rayon de pliage selon l’épaisseur et le matériau. Un secteur de repérage angulaire gradué et une butée angulaire réglable facilitent la répétabilité des plis en série avec un angle maximum de 150°.
Quelles sont les dimensions utiles et les caractéristiques physiques de la machine ?
La longueur utile de pliage est de 1 020 mm avec une ouverture de pince de 50 mm. La hauteur utile des segments est de 100 mm. La machine mesure 1 350 mm de largeur sur 850 mm de profondeur et pèse 385 kg, assurant stabilité et robustesse pour un usage professionnel.
Quels accessoires ou options peuvent accompagner cette plieuse ?
Un support de dépose des segments et une clé d’extraction sont fournis pour faciliter le changement des segments. En option, un kit de déplacement avec quatre roulettes pivotantes freinées est disponible, ainsi qu’un ensemble de bras de butées arrières réglables pour positionner et soutenir la feuille à plier.
