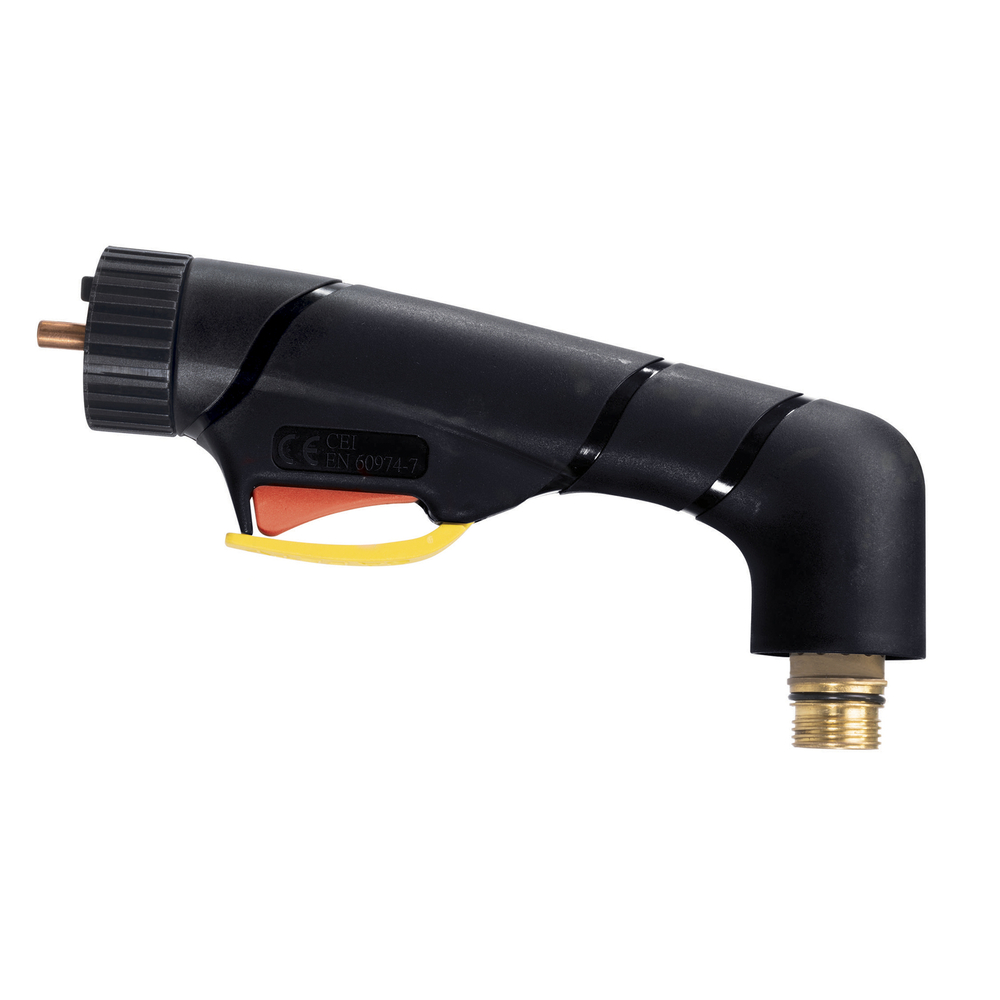

POIGNÉE DE TORCHE PLASMA MANUELLE MT-125 EASYFIT 75° - GYS - 074606
Référence : G018074606
Découvrez POIGNÉE DE TORCHE PLASMA MANUELLE MT-125 EASYFIT 75° - GYS - 074606 disponible à l'achat
- Facilite l'accès aux zones difficiles d'accès
- Compatible avec divers modèles de torches
- Design ergonomique pour un confort optimal
- Matériaux résistants pour une durabilité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la poignée de torche Plasma manuelle MT-125 EASYFIT 75°, un accessoire essentiel pour les professionnels de la soudure. Conçue pour offrir une maniabilité optimale, cette poignée se distingue par son angle de 75°, permettant un accès facile aux zones difficiles d'accès.
Cette poignée est compatible avec divers modèles de torches, facilitant ainsi son intégration dans vos équipements existants. Son design ergonomique garantit une prise en main confortable, réduisant la fatigue lors des longues sessions de travail. Fabriquée avec des matériaux résistants, elle assure durabilité et performance, même dans les conditions les plus exigeantes.
Pour une utilisation optimale, combinez-la avec des électrodes et des buses adaptées à vos projets de soudure. La poignée de torche Plasma manuelle MT-125 EASYFIT 75° est le choix idéal pour améliorer votre performance en soudage plasma.
Cette poignée est destinée à être utilisée dans le cadre du procédé de coupage plasma manuel. Elle fonctionne avec un gaz de type air comprimé, refroidie par air, et peut être utilisée dans une plage de température ambiante allant de -10 à +40 °C pendant le coupage (page 10 et 18).
L'utilisation se fait en raccordant la poignée à un générateur de courant de coupage plasma, avec un réglage du courant adapté au calibre de la torche. La poignée MT-125 EASYFIT 75° est compatible avec des courants allant jusqu'à 125 A (page 11 et 18).
Le principe d’utilisation repose sur le coupage plasma manuel avec un flux d’air comprimé, dont la pression et le débit doivent être réglés selon les recommandations (page 12) pour assurer un bon fonctionnement. Par exemple, pour une longueur de faisceau de 12 m, la pression recommandée est d'environ 5 bar et le débit varie selon le courant utilisé.
En cas de fonctionnement non conforme, il est indiqué de vérifier la connexion correcte de la torche au générateur, la pression d'air comprimé, la présence et le bon montage des consommables (buse, électrode, diffuseur), ainsi que la distance entre la pièce à découper et la buse (page 14). Ces contrôles permettent de résoudre des problèmes tels que l'absence d'amorçage d'arc ou l'interruption de l'arc de coupe.
Le résultat attendu est un coupage plasma manuel efficace, avec une découpe nette et adaptée aux besoins, sous réserve du respect des conditions d'utilisation (pression d'air, réglage du courant, état des consommables).
En résumé, l’usage consiste à connecter la poignée au générateur via le faisceau, régler les paramètres de coupage selon les recommandations, utiliser les consommables adaptés et veiller au bon entretien pour garantir un coupage plasma manuel conforme.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Comment connecter correctement la poignée MT-125 EASYFIT 75° au générateur de coupage plasma ?
Insérez le connecteur de la torche dans le logement femelle du faisceau poignée, puis vissez la partie de fixation pour bien serrer la torche. Ensuite, insérez le connecteur du faisceau poignée dans le logement femelle du générateur et vissez également pour assurer une fixation sécurisée. Le générateur doit être hors tension lors de cette opération (manuel pages 5 et 12).
Quels sont les paramètres de pression et débit d’air recommandés pour cette poignée ?
Pour un faisceau de 12 m, la pression d’air comprimé recommandée est d’environ 5 bar. Le débit varie selon le courant utilisé : par exemple, pour un courant de 125 A, le débit est de 305 l/min. Ces réglages garantissent un fonctionnement optimal du coupage plasma (manuel page 12).
Quels consommables sont compatibles avec la poignée MT-125 EASYFIT 75° ?
La poignée MT-125 EASYFIT utilise des consommables spécifiques pour le coupage plasma manuel : diffuseur, électrode, tuyère, buse et patin adaptés au calibre et au type de coupe. Il est conseillé de vérifier régulièrement leur état et de les remplacer simultanément en cas d’usure (manuel pages 6 et 13).
Quelles sont les conditions d’utilisation en température pour cette poignée ?
La poignée MT-125 EASYFIT 75° est conçue pour fonctionner dans une plage de température ambiante allant de -10 °C à +40 °C pendant l’utilisation en coupage plasma. Pour le transport ou le stockage, la plage est étendue de -10 °C à +55 °C (manuel pages 3, 4 et 10).
Quels sont les critères de sécurité électrique à respecter avec cette poignée ?
Ne jamais toucher les parties sous tension de la torche, car elle est connectée au circuit de coupage. Il faut éviter de toucher simultanément la torche et la pince de masse. Toujours utiliser des vêtements secs et en bon état ainsi que des chaussures isolantes pour garantir une bonne isolation électrique (manuel page 3).
Comment résoudre les problèmes d’absence d’amorçage d’arc ou d’interruption de l’arc de coupe ?
Vérifiez la connexion correcte de la torche au générateur, la pression d’air comprimé conforme aux recommandations, la présence et le bon montage des consommables (buse, électrode, diffuseur). Contrôlez également la distance entre la pièce à découper et la buse. Ces vérifications permettent de résoudre la plupart des dysfonctionnements (manuel page 7).
