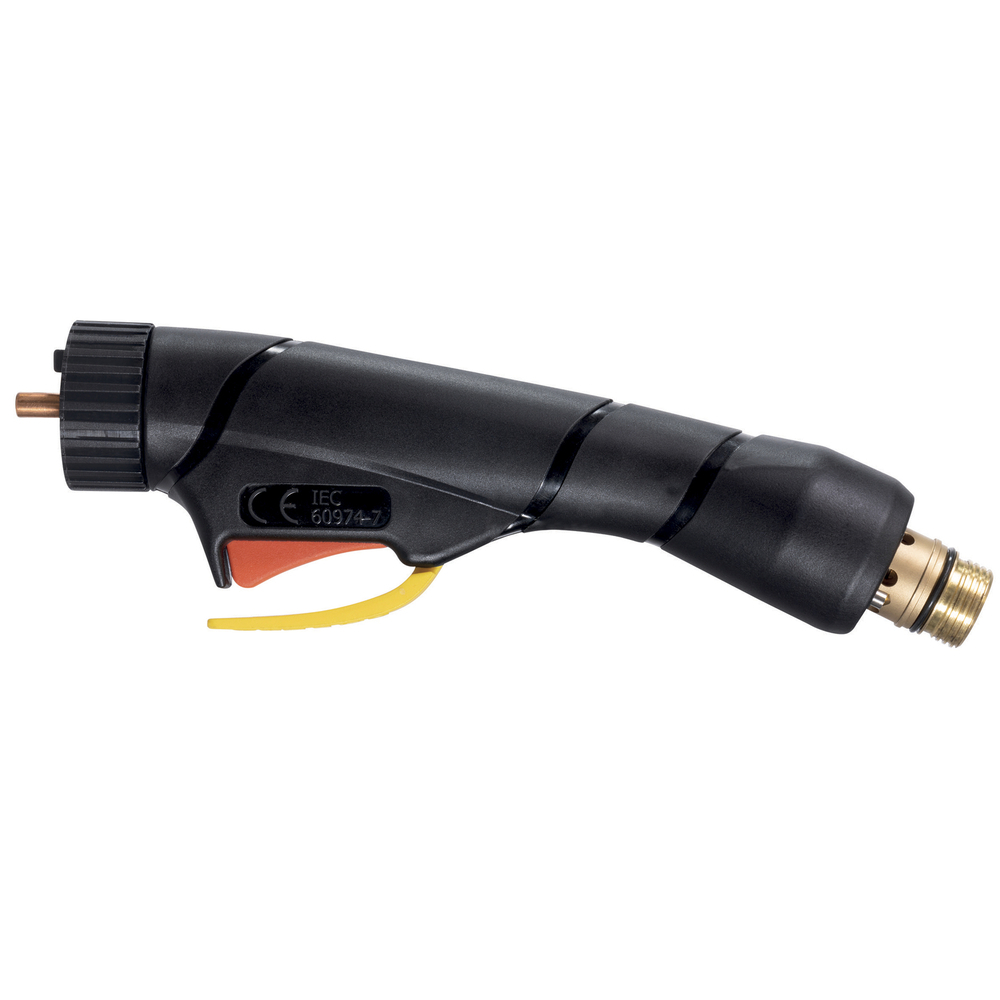

POIGNÉE DE TORCHE PLASMA MANUELLE MT-70 EASYFIT 15° - GYS - 074590
Référence : G018074590
Découvrez POIGNÉE DE TORCHE PLASMA MANUELLE MT-70 EASYFIT 15° - GYS - 074590 disponible à l'achat
- Conception légère pour une maniabilité optimale
- Angle de 15° pour un accès facile aux zones difficiles
- Construction durable pour une utilisation prolongée
- Connecteurs adaptés pour une installation rapide
- Idéale pour les professionnels de la mécanique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la poignée de torche Plasma manuelle MT-70 EASYFIT 15°, conçue pour offrir une expérience optimale lors de vos travaux de découpe au plasma. Ce modèle allie légèreté et robustesse, garantissant une prise en main agréable et un contrôle précis.
Fonctionnant avec un angle de 15°, cette poignée vous permet d’atteindre facilement les zones difficiles, tout en assurant une grande flexibilité et efficacité. Elle est idéale pour les professionnels de la mécanique ou de la chaudronnerie, cherchant à améliorer leur technique de découpe.
Les principales caractéristiques techniques de la poignée MT-70 EASYFIT incluent une construction durable et des connecteurs adaptés pour une installation rapide et simple. Optez pour cette poignée pour simplifier vos projets de découpe plasma et bénéficier d’un outil performant à la hauteur de vos exigences.
Le fonctionnement de la torche s'effectue en manuel pour le procédé de découpage plasma. L'utilisateur doit veiller à utiliser les bons consommables adaptés à l'application et au courant réglé, en vérifiant régulièrement leur état d'usure (buse, tuyère, électrode). Le remplacement simultané de la tuyère et de l’électrode est conseillé en cas de réduction significative de la vitesse de découpage.
La torche fonctionne avec un gaz de type air comprimé, refroidie par air, dans une plage de température ambiante allant de -10°C à +40°C pendant le coupage. La pression et le débit d'air comprimé recommandés varient selon le calibre et la longueur du faisceau, par exemple pour un courant de 70 A, la pression est autour de 5 bars avec un débit compris entre 20 et 50 l/min.
La torche doit être totalement déroulée avant utilisation pour éviter toute surchauffe. Après chaque utilisation, il faut attendre que la torche soit refroidie avant de l’arrêter ou de procéder à un entretien. Lors de l'installation ou d'un dysfonctionnement, il est important de vérifier la connexion correcte de la torche au générateur et le bon montage des consommables.
En cas de dysfonctionnement, les causes possibles peuvent être une mauvaise connexion, une pression d'air inappropriée, des consommables manquants ou mal montés, une vitesse de coupe inadéquate, ou une distance trop importante entre la pièce à découper et la buse de la torche. Il convient alors d'ajuster ces paramètres ou de remplacer les pièces consommables défectueuses.
Cette torche est utilisée dans des contextes professionnels de découpe plasma manuelle, notamment en mécanique ou chaudronnerie, pour des travaux de découpe nécessitant précision et accès aux zones difficiles grâce à son angle de 15°.
Le résultat attendu est une découpe précise et efficace, à condition de respecter les réglages de pression, de courant et de vitesse, ainsi que l'entretien régulier des consommables.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Comment la poignée MT-70 EASYFIT 15° se connecte-t-elle au générateur de découpe plasma ?
La poignée s’assemble avec le faisceau poignée EASYFIT en insérant le connecteur de la torche dans le logement femelle du faisceau, puis en vissant la partie de fixation pour assurer un serrage correct. Ensuite, le connecteur du faisceau doit être inséré dans le logement femelle du générateur et vissé également.
Quels sont les consommables compatibles avec la poignée MT-70 EASYFIT 15° ?
La torche MT-70 utilise des consommables spécifiques (diffuseur, électrode, tuyère, buse, patin) adaptés au calibre 70 A pour le coupage et le gougeage. Il est conseillé de vérifier régulièrement l’état d’usure de ces consommables et de remplacer simultanément la tuyère et l’électrode en cas de diminution notable de la vitesse de découpe.
Quelles sont les conditions d’utilisation recommandées pour la poignée MT-70 EASYFIT 15° ?
La poignée fonctionne en découpe plasma manuelle avec un gaz de type air comprimé, refroidie par air, dans une plage de température ambiante de -10 °C à +40 °C pendant le coupage. La pression d’air recommandée est d’environ 5 bars avec un débit variable selon le calibre et la longueur du faisceau, par exemple pour 70 A, un débit entre 20 et 50 l/min est préconisé.
Quels sont les principaux risques et précautions à prendre lors de l’utilisation de cette torche ?
Il faut respecter les consignes de sécurité électrique, notamment ne jamais toucher les parties sous tension et ne pas enrouler la torche autour du corps. La torche doit être totalement déroulée pour éviter la surchauffe. Après utilisation, attendre que la torche soit refroidie avant de l’arrêter ou d’intervenir. Vérifier régulièrement l’état de la torche et remplacer si endommagée.
Quels sont les symptômes et causes possibles d’un dysfonctionnement de la torche MT-70 EASYFIT 15° en découpe plasma ?
Un défaut d’amorçage peut provenir d’une mauvaise connexion, d’une pression d’air inappropriée, de consommables manquants ou mal montés. Une interruption de l’arc peut être due à une mauvaise connexion de la pince de masse, une vitesse de coupe inadaptée ou une distance trop importante entre la buse et la pièce. L’usure prématurée des consommables peut être causée par une pression d’air insuffisante, une vitesse de coupe trop élevée, ou des impuretés dans l’air comprimé.
