POINÇONNEUSE EN LIGNE MANUELLE 1 M 6 TROUS Ø 3,2 MM SOCLE ET PÉDALE INCLUS - JOUANEL INDUSTRIE - SDS1000M-NM
Référence : J074SDS1000MNM
Découvrez POINÇONNEUSE EN LIGNE MANUELLE 1 M 6 TROUS Ø 3,2 MM SOCLE ET PÉDALE INCLUS - JOUANEL INDUSTRIE - SDS1000M-NM disponible à l'achat
- Poinçonnage précis avec 6 trous en un seul geste
- Butée de profondeur réglable jusqu’à 45 mm
- Large pédale pour un effort réduit
- Bac récupérateur de copeaux intégré
- Règle graduée pour un positionnement facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

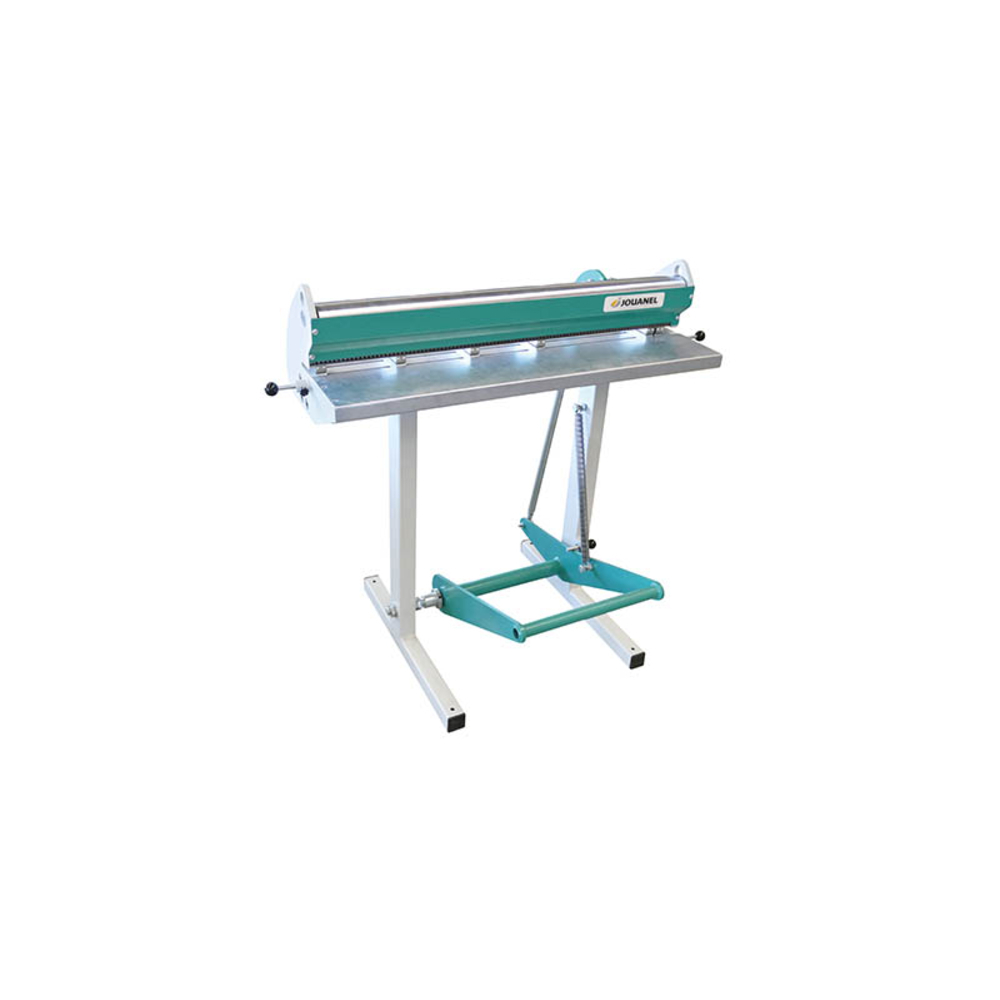

Découvrez la poinçonneuse manuelle d'atelier SDS1000M-NM, idéale pour le poinçonnage précis des pièces de tuyaux et poissons en atelier de calorifugeage.
Conçue pour le poinçonnage en ligne, cette machine offre une configuration optimale grâce à ses réglages de position des poinçons et de la butée de profondeur, garantissant une répétabilité parfaite pour le travail en série. Sa butée latérale ajustable permet de poinçonner facilement les poissons. Grâce à sa large pédale, l'opérateur peut réduire l'effort nécessaire, rendant ainsi l'utilisation plus confortable.
La SDS1000M-NM se distingue par sa capacité à poinçonner 6 trous de diamètre 3,2 mm en un seul mouvement. Elle est plus performante que le modèle précédent SDS1000, avec une profondeur de butée maximale de 45 mm. La machine mesure 1280 x 800 x 1110 mm et pèse 120 kg, offrant une excellente rigidité et stabilité. Un bac récupérateur de copeaux est intégré pour un espace de travail propre, et une règle graduée facilite le positionnement. Autres options de longueur et de diamètre de poinçon disponibles sur demande.

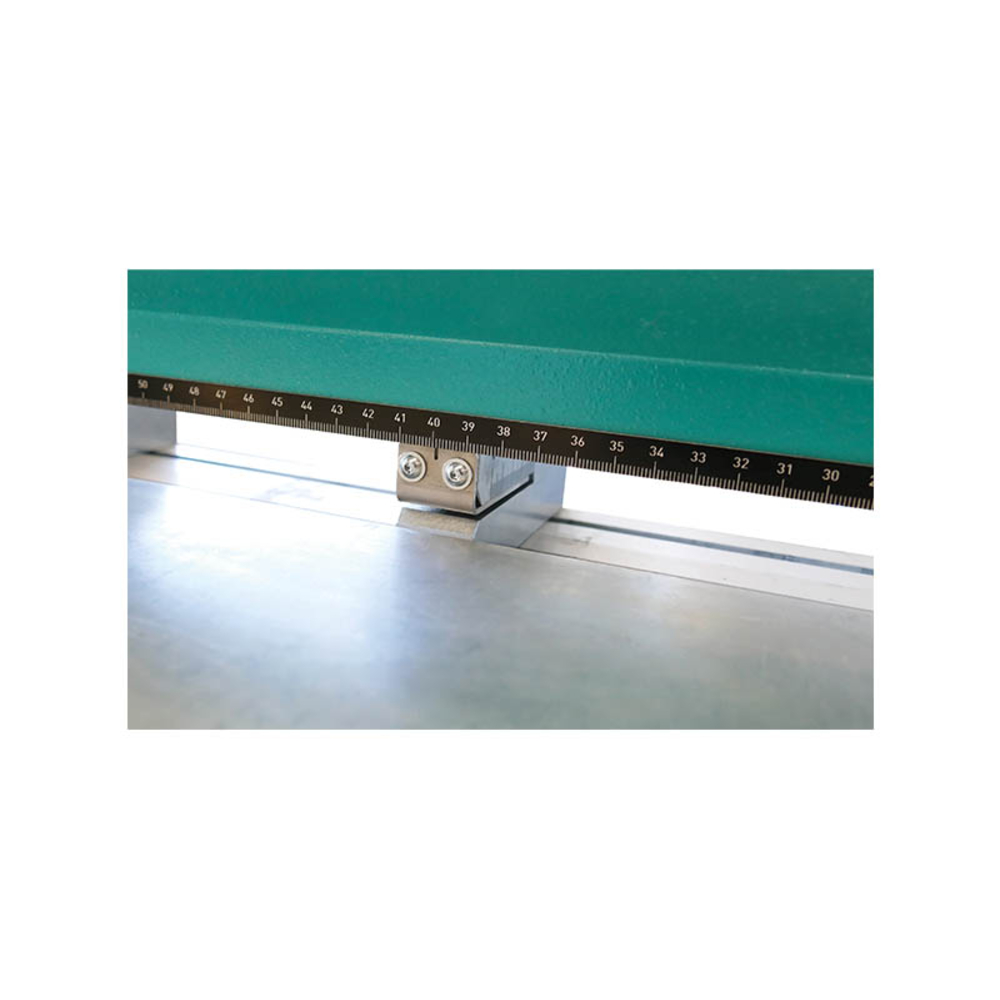

La machine offre une longueur utile de 1 000 mm avec une profondeur de butée réglable jusqu’à 45 mm, assurant une parfaite répétabilité pour le travail en série. Les poinçons peuvent être positionnés précisément grâce à une règle graduée et un levier de verrouillage facilite leur réglage en remontant l’arbre de poinçonnage.

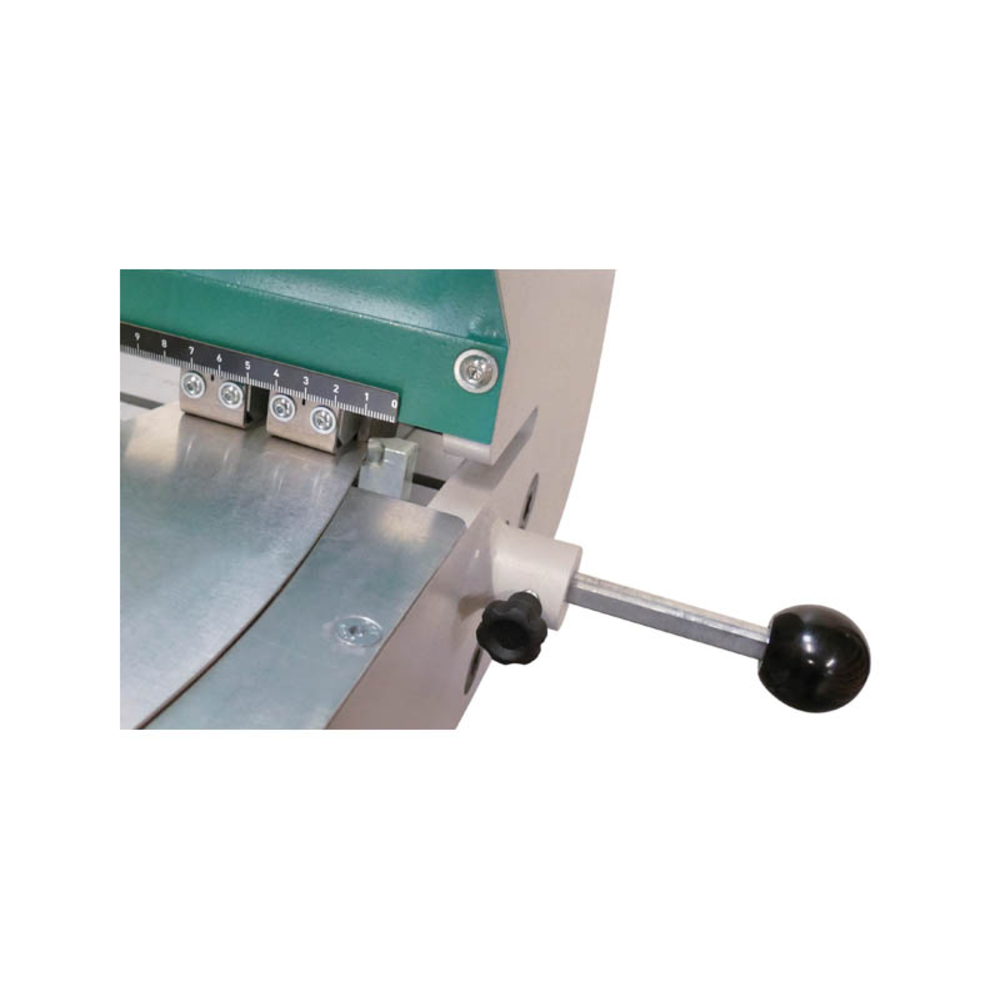

La SDS1000M-NM est équipée de butées latérales réglables de chaque côté, avec un levier de basculement et une molette de verrouillage, permettant le poinçonnage des poissons. Son socle stable et rigide garantit une excellente stabilité et rigidité lors de l’utilisation.
Le fonctionnement est facilité par une large pédale qui réduit l’effort nécessaire à l’opérateur, ainsi qu’un bac récupérateur de copeaux intégré qui maintient l’espace de travail propre. Les dimensions hors-tout sont de 1280 x 800 x 1110 mm pour un poids de 120 kg.
Cette poinçonneuse est un équipement standard complet, incluant socle et pédale, et se distingue par sa rapidité de mouvement montée/descente. Elle est également disponible en longueur de travail 1270 mm et en version pneumatique sur demande.
Les avantages principaux sont :
- Limitation de l’effort de poinçonnage grâce à une large pédale
- Très bonne rigidité et stabilité
- Réglages précis des poinçons et de la profondeur de butée
- Butée latérale pour poinçonnage des poissons
- Bac récupérateur de copeaux intégré
- Règle graduée pour un positionnement optimal des poinçons
Cette machine est idéale pour les ateliers de calorifugeage souhaitant un poinçonnage en série précis, rapide et confortable.
- Longueur utile : 1 000 mm
- Capacité pour Acier S235JR : 1,2 mm
- Capacité pour Inox / Aluminium : 1,0 / 1,5 mm
- Entraxe minimum des poinçons : 25 mm
- Profondeur de butée maximum : 45 mm
- Dimensions hors-tout (L x l x h) : 1280 x 800 x 1110 mm
- Poids net : 120 kg
- Bac récupérateur de copeaux : Oui
- Règle graduée : Oui
- Large pédale : Oui
Questions produits
Quels sont les matériaux et épaisseurs que cette poinçonneuse peut traiter ?
La poinçonneuse SDS1000M-NM peut poinçonner de l’acier S235JR jusqu’à 1,2 mm, de l’inox jusqu’à 1,0 mm et de l’aluminium jusqu’à 1,5 mm. Ces capacités sont adaptées aux besoins courants en atelier de calorifugeage.
Comment la machine assure-t-elle un positionnement précis et répétable des poinçons ?

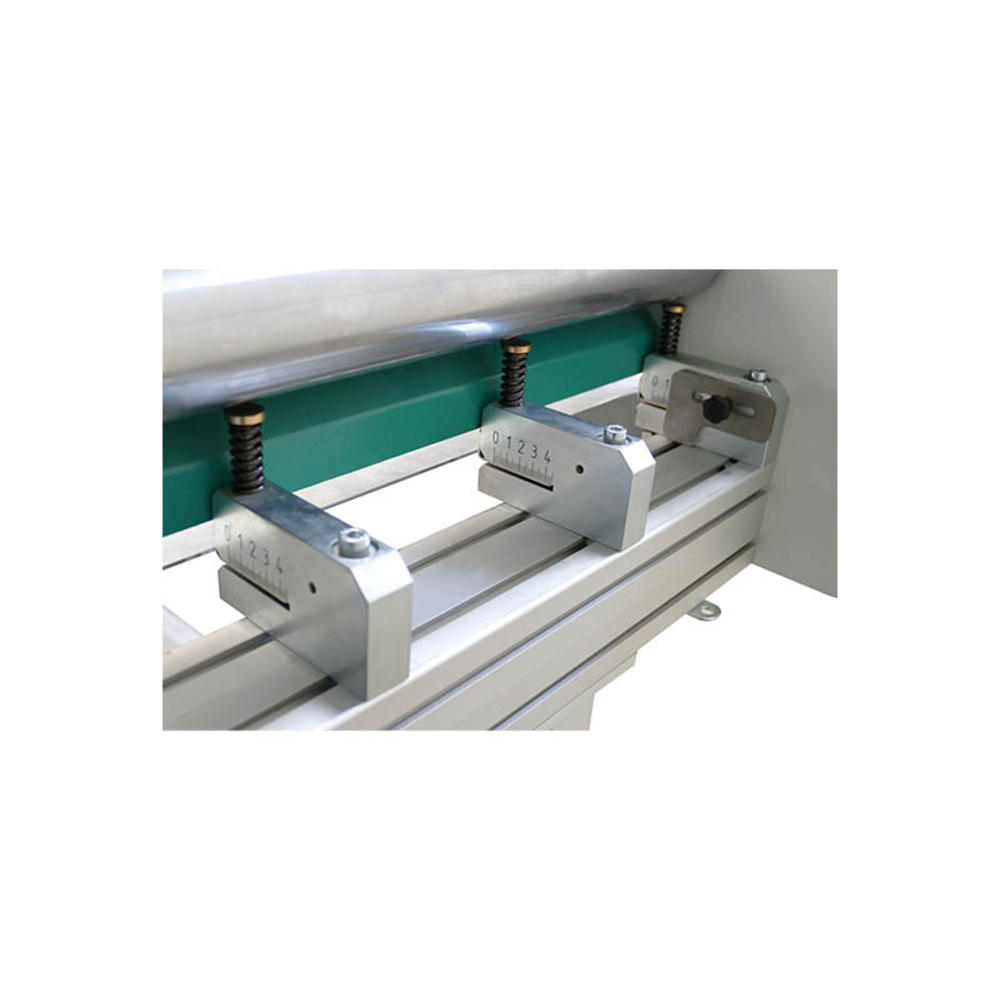

Le positionnement des poinçons se fait sur une règle graduée avec une clé Allen fournie, tandis que la profondeur de butée est réglable et graduée jusqu’à 45 mm. Un levier de verrouillage facilite la remontée de l’arbre de poinçonnage pour ajuster précisément les poinçons.
Comment cette poinçonneuse réduit-elle l’effort de l’opérateur lors du poinçonnage ?

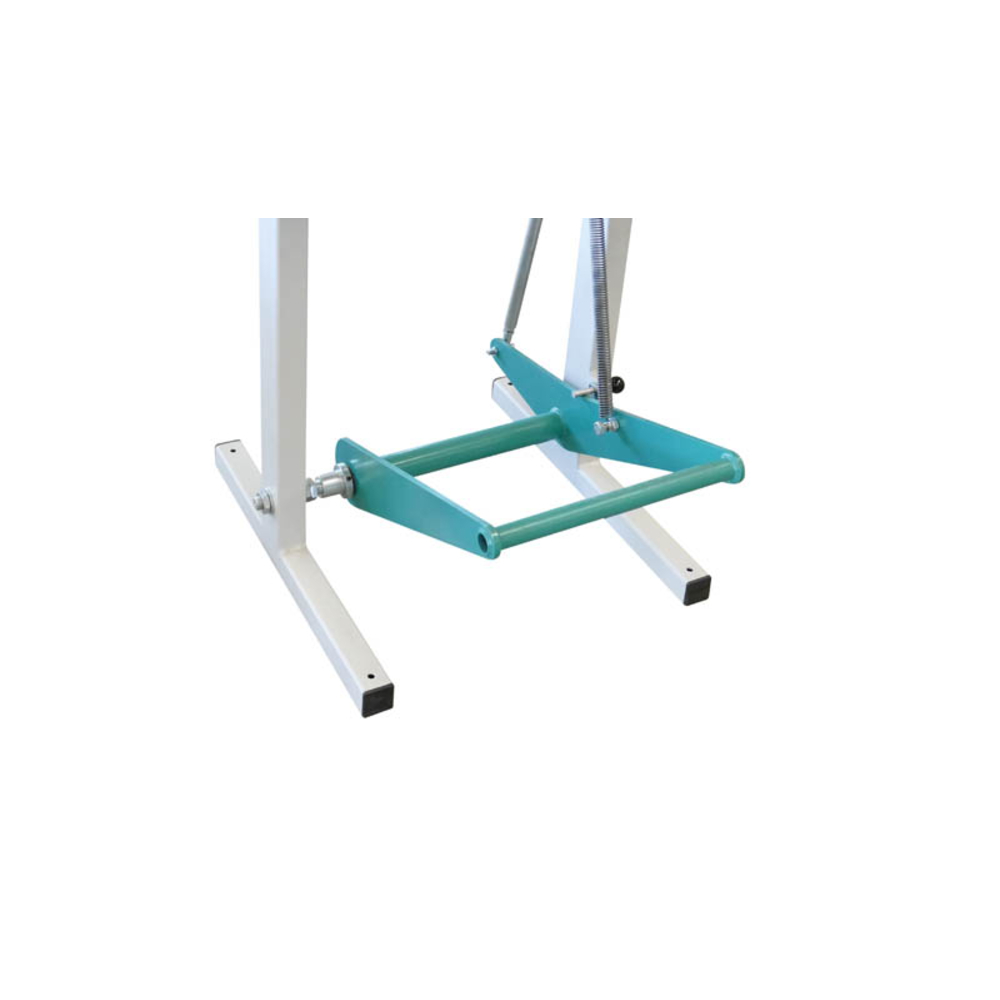

Elle est équipée d’une large pédale qui limite l’effort nécessaire à l’opérateur. Cette conception ergonomique rend le poinçonnage plus confortable, notamment lors d’un usage en série.
Quels dispositifs facilitent le poinçonnage des pièces de forme « poisson » ?

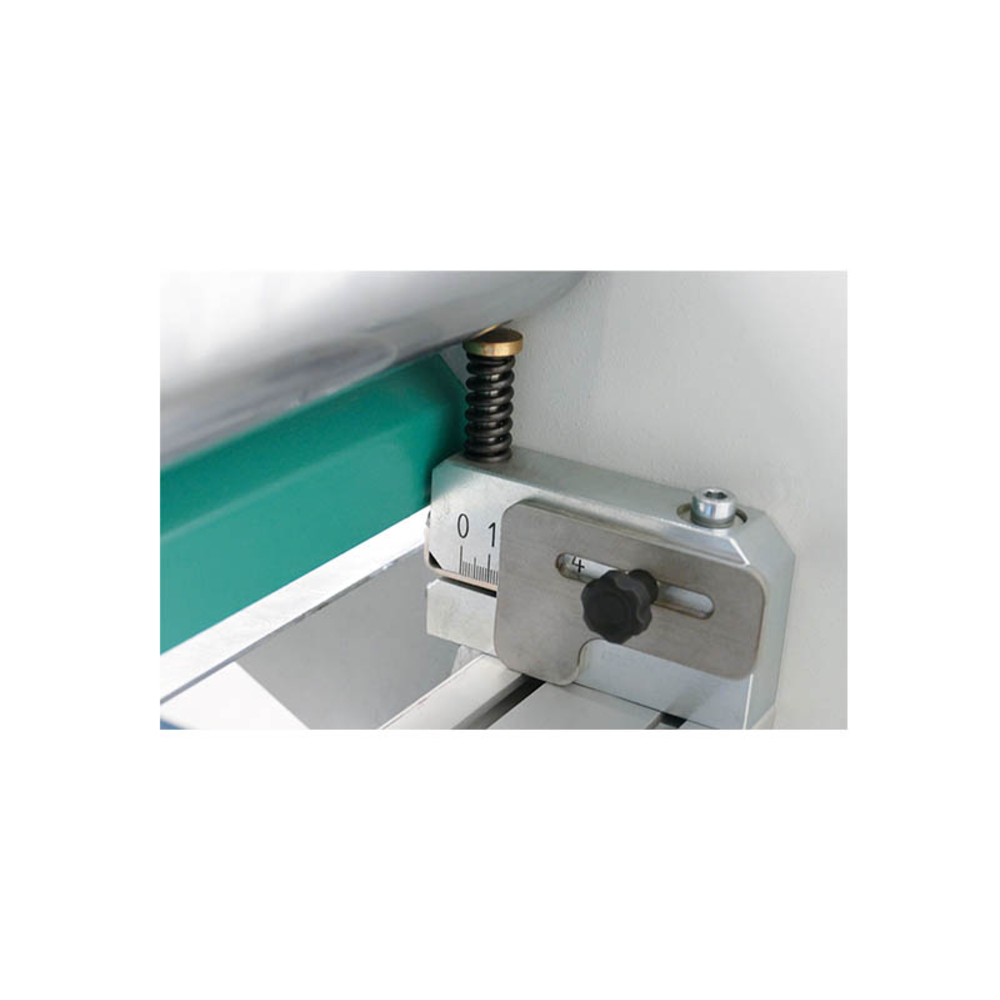

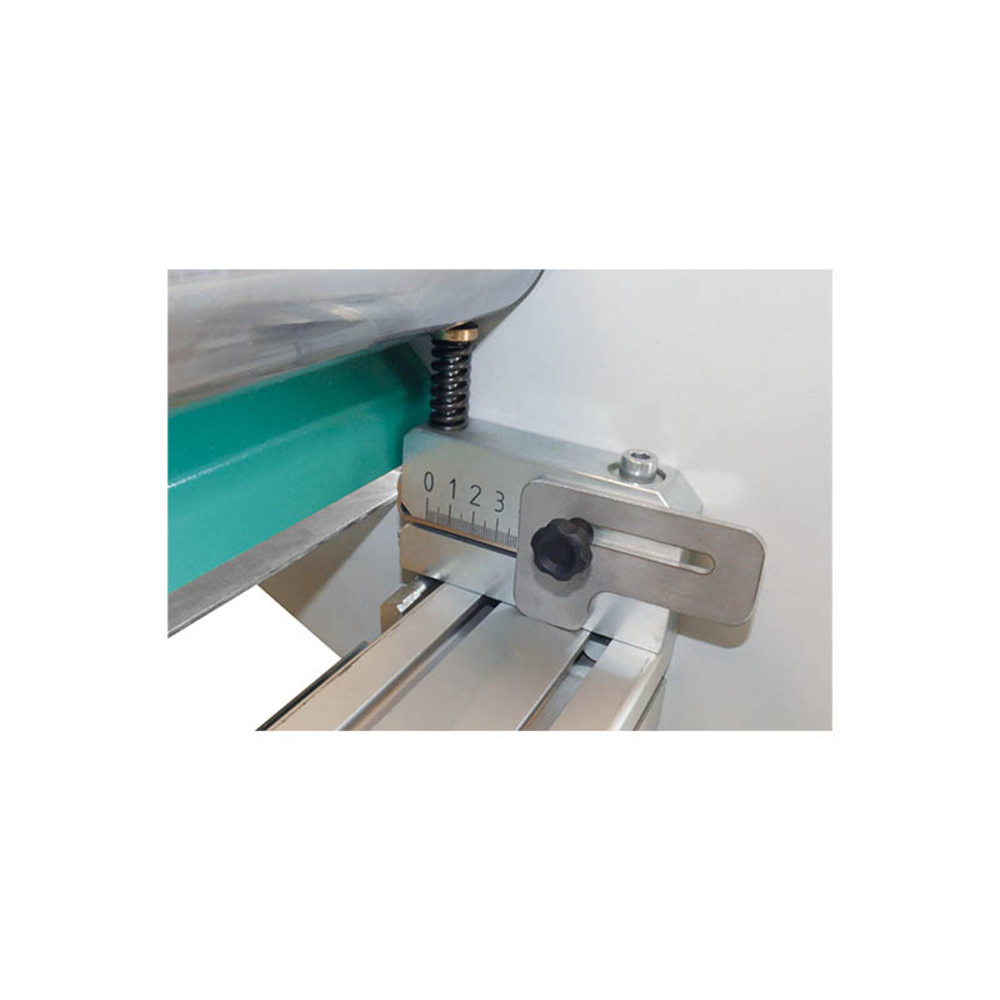

La machine dispose de butées latérales réglables de chaque côté, avec un levier de basculement et une molette de verrouillage, permettant un poinçonnage précis et adapté des poissons.
Comment la machine assure-t-elle la propreté et la stabilité durant l’utilisation ?
Un bac récupérateur de copeaux intégré maintient l’espace de travail propre. Par ailleurs, le socle rigide et stable garantit une excellente stabilité et rigidité pendant le poinçonnage.
Quelles sont les dimensions et le poids de la poinçonneuse SDS1000M-NM ?
La machine mesure 1280 mm de longueur, 800 mm de largeur et 1110 mm de hauteur, pour un poids net de 120 kg, assurant une bonne stabilité et rigidité.
