Pompe à eau immergée de puits à vis diamètre 95mm 230V 750W DRAKKAR - 08109
Référence : S01508109
Découvrez Pompe à eau immergée de puits à vis diamètre 95mm 230V 750W DRAKKAR - 08109 disponible à l'achat
- Corps en inox pour une grande durabilité
- Débit maximum de 1800 l/h pour une efficacité optimale
- Hauteur de refoulement jusqu’à 130 m pour une grande portée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez la pompe à eau immergée, spécialement conçue pour les puits profonds, l'irrigation et les besoins industriels. Dotée d'un corps fin de 95 mm, elle traite efficacement les eaux claires avec une granulométrie de 0,5 mm.
Équipée d'un boîtier de contrôle et d'un câble de 30 m, cette pompe offre une grande praticité d'utilisation. Fonctionnant à une puissance de 750W, elle génère un débit maximum de 1800 l/h et peut atteindre une hauteur de refoulement de 130 m, avec une immersion maximale de 30 m.
Sa fabrication en inox garantit durabilité et résistance, tandis que ses caractéristiques techniques avancées assurent son efficacité pour tous vos projets d'irrigation et industriels. Optez pour une solution performante et fiable avec cette pompe à eau immergée.

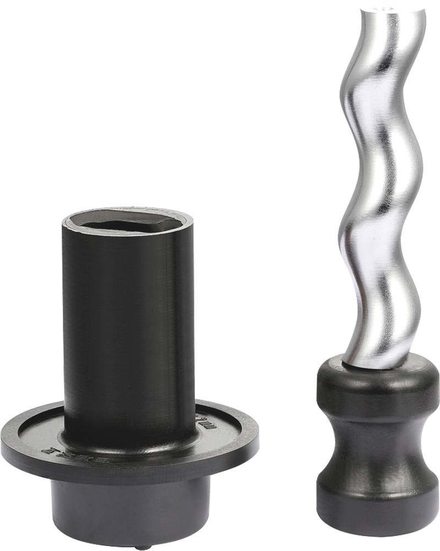

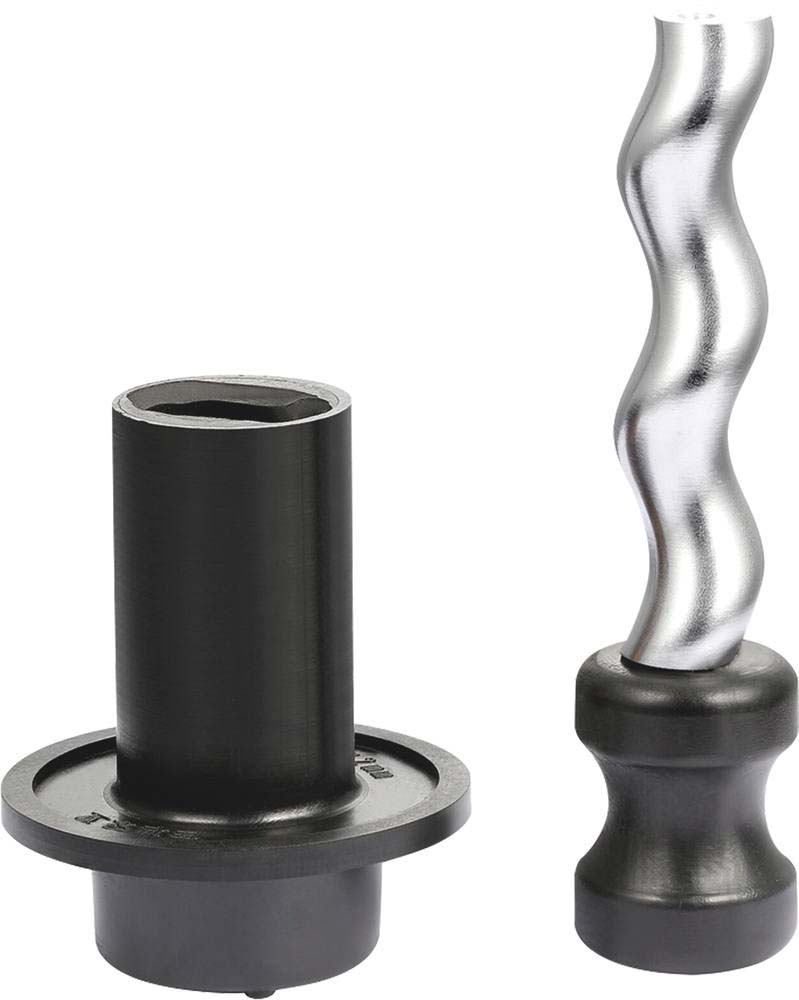

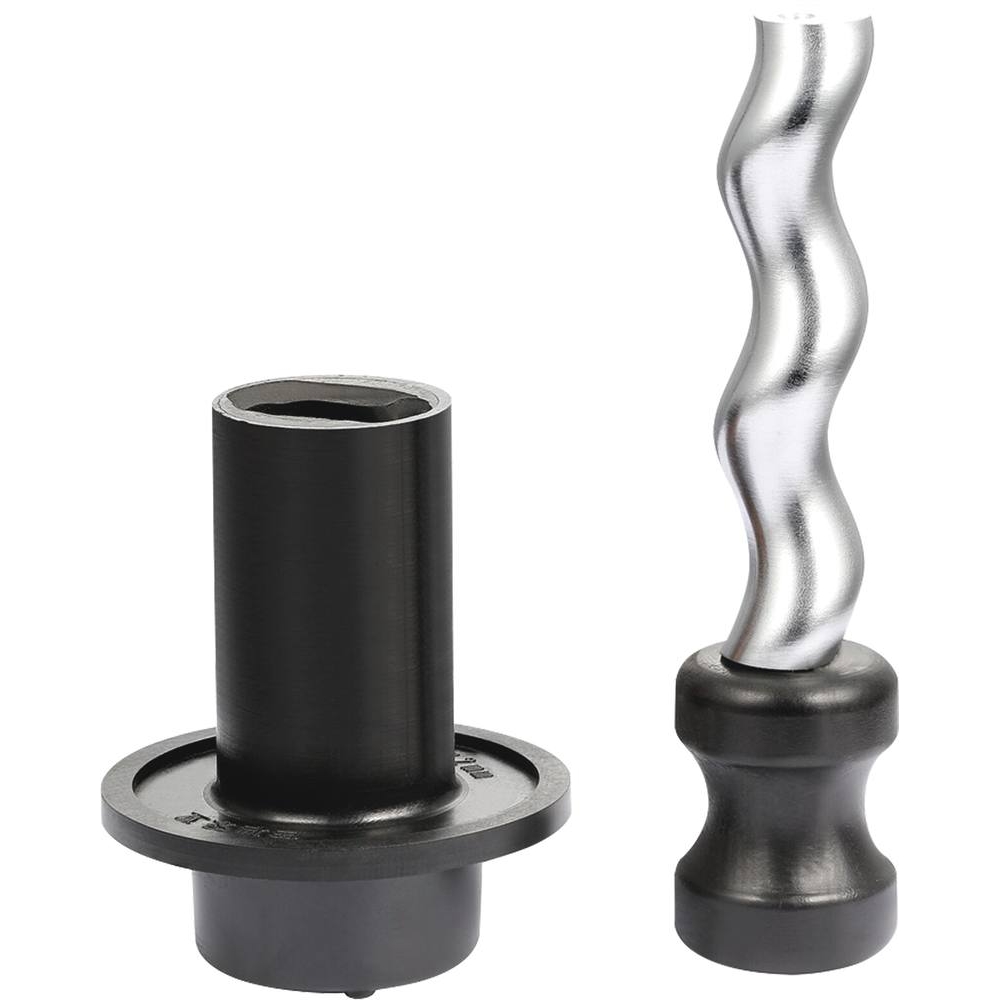

1 vis.
Avec boîtier de contrôle et câble.
IP68.
Point info :
Raccord conseillé : réf.18747.
Tuyau conseillé : réf.06061 ou 06530.
Description et usages :
- Pompe immergée à vis simple, équipée d’un boîtier de contrôle et d’un câble d’alimentation de 30 m.
- Corps fin en inox de 95 mm de diamètre, garantissant durabilité et résistance à la corrosion.
- Conçue pour traiter des eaux claires ou légèrement chargées (particules en suspension inférieures à 0,1 % en volume).
- Ne pas utiliser pour aspirer des liquides abrasifs, corrosifs, combustibles, huileux ou salins.
- Usage interdit dans les piscines.
- Fonctionnement uniquement en immersion verticale, profondeur maximale d’immersion de 30 m.
Caractéristiques techniques :
- Puissance : 750 W
- Alimentation : 230 V / 50 Hz
- Débit maximum : 1800 litres par heure
- Hauteur de refoulement maximale : 130 m
- Hauteur d’immersion maximale : 30 m (mentionnée dans la fiche produit), 40 m dans la notice (à privilégier la valeur de la notice technique)
- Diamètre du tuyau de sortie : 30 mm (1 pouce)
- Granulométrie maximale des particules : 0,5 mm
- Longueur du câble : 30 m
- Poids : 16 kg
- Câble : HO7RNF 4G1,5 mm²
- Température maximale du liquide pompé : 40 °C
- Valeur d’isolation du moteur : 20 MΩ
Fonctionnement et installation :
- La pompe doit être immergée à au moins 2 m de profondeur pour éviter le fonctionnement à sec, qui endommagerait la pompe.
- Ne pas utiliser le câble d’alimentation pour lever ou descendre la pompe dans le puits.
- La pompe doit être installée dans un puits vertical avec un espace suffisant entre la pompe et la paroi.
- Connecter un tuyau de refoulement sur la sortie et fixer avec un collier (non fourni).
- Assurer une installation électrique conforme avec dispositif différentiel et mise à la terre.
- La pompe n’est pas équipée d’un système de détection de niveau d’eau ; il est recommandé d’installer un détecteur ou une poire de niveau bas pour éviter le fonctionnement à sec.
Maintenance et dépannage :
- Pas de maintenance journalière obligatoire, inspection recommandée après longue période d’inactivité.
- En cas de problème (pompe ne pompe pas, moteur en surchauffe, bobine grillée), consulter le tableau de dépannage pour identifier les causes possibles (tension faible, turbine bloquée, mauvais câblage, humidité dans le moteur, etc.) et appliquer les solutions recommandées.
- Toute réparation doit être confiée à un technicien qualifié.
Composition et pièces :
- Corps en inox
- Composants internes : rotor, stator, clapet anti-retour, roulements, joints toriques, protection anti-sable, etc. (voir liste détaillée des pièces en vue éclatée).
Normes, garanties et environnement :
- Conforme aux directives européennes Machines 2006/42/EC, Basse Tension 2014/35/EU, Compatibilité Electromagnétique 2014/30/EU et RoHS 2011/65/EU.
- Garantie de 3 ans sous réserve d’utilisation conforme.
- Recyclable, ne pas jeter avec les déchets ménagers ; respecter les consignes locales de recyclage.
Avantages produit :
- Corps fin facilitant l’installation dans des puits de petit diamètre.
- Puissance et performances adaptées aux besoins d’irrigation et d’industries.
- Construction robuste en inox pour une longue durée de vie.
- Câble long de 30 m pour une grande flexibilité d’installation.
Conditions d’utilisation et recommandations :
- Ne pas aspirer d’eau à plus de 40 °C.
- pH de l’eau entre 6,8 et 8.
- Protéger la pompe du gel.
- Maintenir la zone de travail propre et sécurisée.
- Interdire l’accès aux enfants et animaux lors de l’utilisation.
- Ne jamais toucher la pompe ou le câble sous tension ou immergés.
Conditionnement et stockage :
- Stocker dans un endroit sec et à l’abri du gel.
- Transporter avec précaution pour éviter tout choc ou dommage.
Ce résumé intègre les informations techniques et d’usage issues du manuel d’instructions et de la fiche produit officielle.
Longueur du câble: 30m

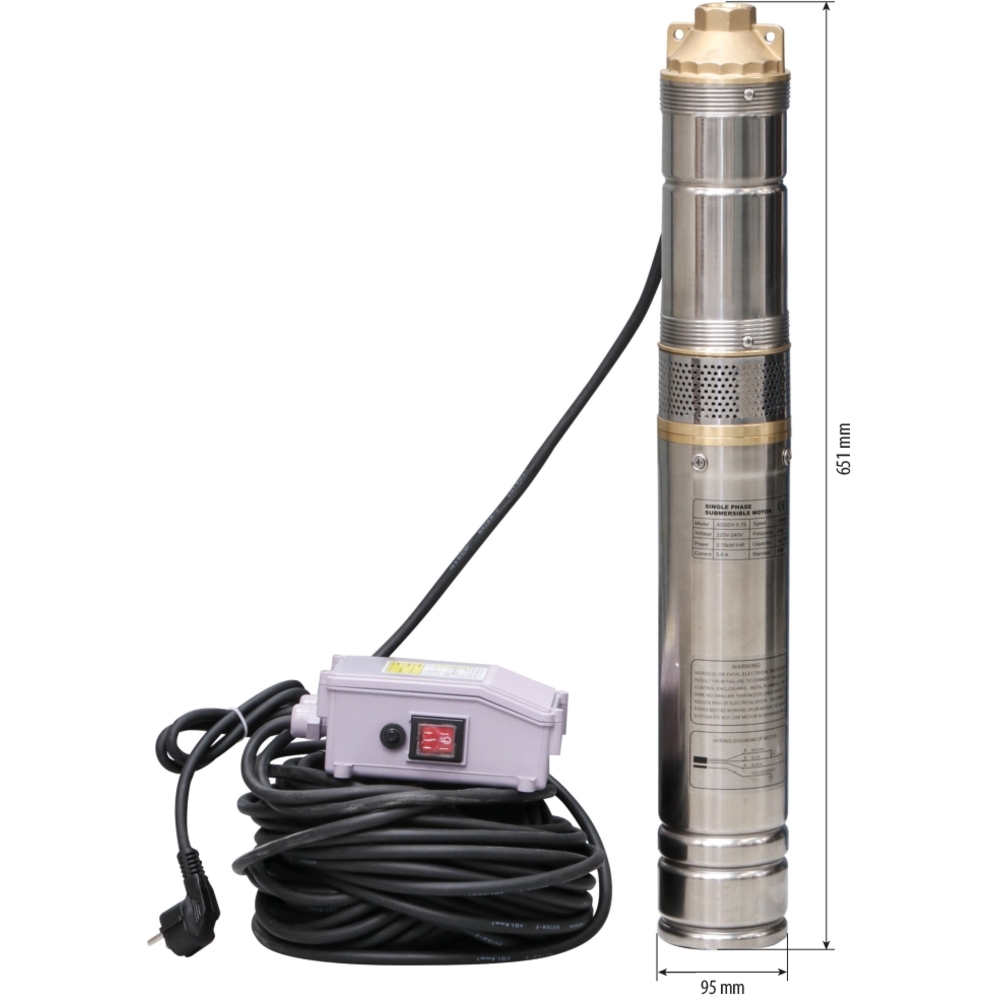

Hauteur: 651mm
Puissance: 750W
Alimentation: 230V/50Hz
Corps: inox
Granulométrie: 0,5mm

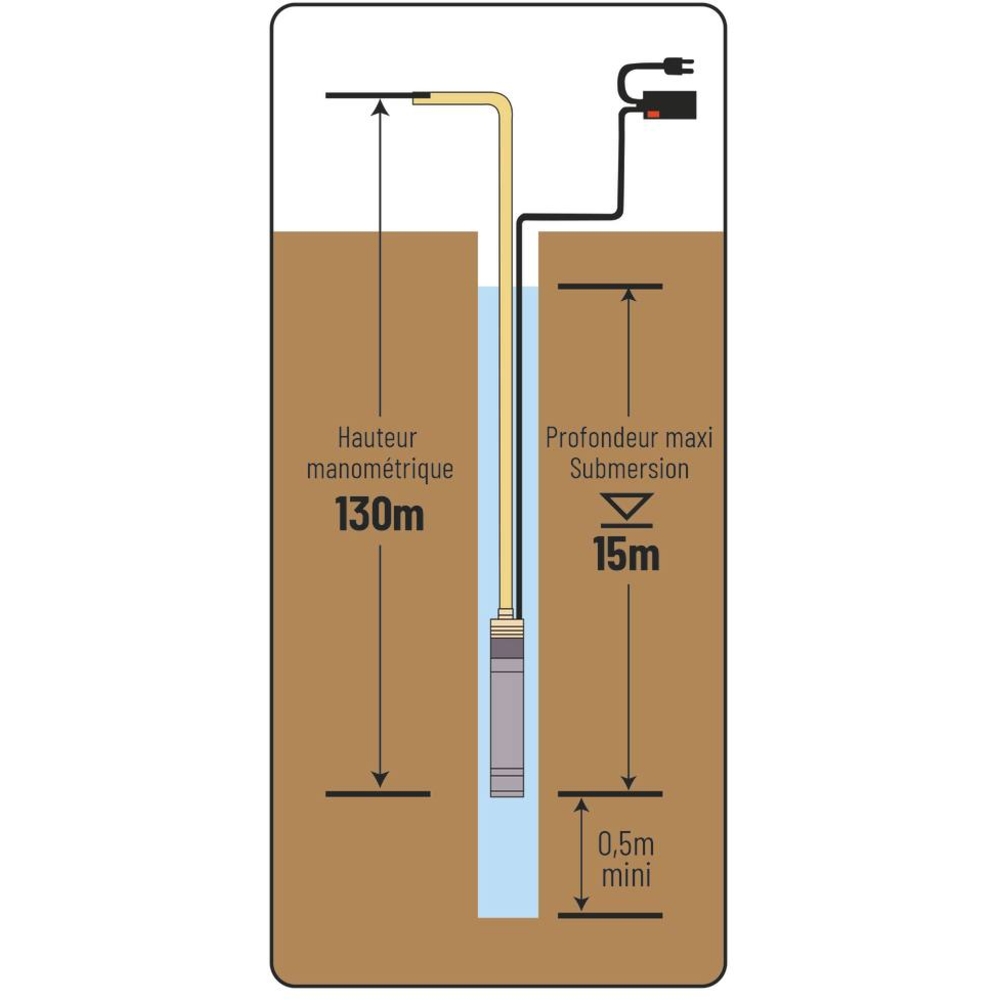

Hauteur immersion max: 15m
Hauteur de refoulement max: 130m
Diamètre tuyau de sortie: 30mm (1")
Débit max: 1800 l/h
Câble: HO7R-NF 4G1,5mm²
La pompe est destinée à aspirer de l'eau claire ou légèrement chargée, avec des particules en suspension de diamètre maximal 0,5 mm et en quantité inférieure à 0,1 % en volume. L'eau pompée doit avoir un pH compris entre 6,8 et 8 et une température inférieure à 40 °C. L'utilisation est interdite pour des liquides abrasifs, corrosifs, combustibles, huileux, salins ou dans les piscines.
L'alimentation électrique doit être conforme, avec une prise 230 V/50 Hz, équipée d'un dispositif différentiel et reliée à la terre. La pompe n'est pas équipée d'un système de détection du niveau d'eau, il est donc nécessaire d'installer un détecteur ou une poire de niveau bas pour éviter que la pompe tourne à sec.
En cas de dysfonctionnement (pompage interrompu, moteur en surchauffe, bobine grillée, etc.), il convient de vérifier la tension d'alimentation, le bon état de la turbine, des câbles, de l'interrupteur et du câblage, ainsi que la présence d'humidité dans le moteur. Certaines interventions doivent être réalisées par un technicien qualifié.
Le résultat attendu est un pompage efficace d'eau claire en grande profondeur, avec un débit maximal de 1800 litres par heure et une hauteur de refoulement pouvant atteindre 130 mètres.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les critères techniques essentiels pour utiliser cette pompe à eau immergée de puits ?
Cette pompe est conçue pour un usage en immersion verticale dans des puits de petit diamètre, avec une profondeur maximale d’immersion de 30 à 40 mètres. Elle doit être immergée à au moins 2 mètres pour éviter un fonctionnement à sec qui endommagerait la pompe. Elle est adaptée au pompage d’eaux claires ou légèrement chargées, avec une granulométrie maximale de 0,5 mm et une concentration de particules inférieure à 0,1 % en volume.
Quelles sont les limites d’utilisation concernant la nature des liquides pompés ?
La pompe est réservée à l’aspiration d’eau claire ou légèrement chargée. Elle ne doit en aucun cas être utilisée pour aspirer des liquides abrasifs, corrosifs, combustibles, huileux, salins ou dans les piscines. La température de l’eau pompée ne doit pas dépasser 40 °C et son pH doit être compris entre 6,8 et 8.
Comment garantir la sécurité électrique lors de l’installation de la pompe ?
L’alimentation doit être en 230 V/50 Hz avec un câble HO7RN-F 4G1,5 mm² de 30 mètres. L’installation électrique doit comporter un dispositif différentiel et être reliée à la terre. Il est interdit d’utiliser le câble d’alimentation pour suspendre ou descendre la pompe dans le puits. La pompe ne dispose pas de système de détection de niveau d’eau ; il est donc recommandé d’installer un détecteur ou une poire de niveau bas pour éviter le fonctionnement à sec.
Quels sont les éléments spécifiques à vérifier lors de l’installation pour assurer un fonctionnement optimal ?
Le puits doit être vertical et permettre un espace suffisant entre la pompe et la paroi. Un tuyau de refoulement doit être fixé sur la sortie avec un collier. Le câble d’alimentation, la corde de levage et le tuyau doivent être fixés ensemble sans excès de longueur pour éviter tout dysfonctionnement. La pompe doit être descendue lentement dans le puits.
Quels sont les points d’attention en cas de dysfonctionnement de la pompe ?
En cas d’arrêt du pompage ou de surchauffe moteur, il faut vérifier la tension d’alimentation, l’état de la turbine, les câbles, l’interrupteur et le câblage. Une humidité dans le moteur ou une bobine grillée nécessitent l’intervention d’un technicien qualifié. Le manuel fournit un tableau détaillé des causes probables et solutions pour les problèmes courants.
