Pompe à piston FineFinish 20-30 S - WAGNER - 2309802
Référence : J0712309802
Découvrez Pompe à piston FineFinish 20-30 S - WAGNER - 2309802 disponible à l'achat
- Technologie AirCoat pour une pulvérisation ultra-fine
- Compact et léger pour une manipulation facile
- Options flexibles pour petits et grands volumes
- Adapté aux atmosphères potentiellement explosives
- Idéal pour vernis, apprêts et émaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
FineFinish 20-30 S est une pompe à piston pneumatique conçue pour le transport et le traitement de matériaux liquides, notamment vernis, apprêts, émaux et imprégnations, avec une technologie AirCoat assurant une pulvérisation ultra-fine pour une finition parfaite.
Ce modèle est idéal pour les petits et moyens projets de peinture grâce à sa compacité et sa légèreté, facilitant la manipulation lors des travaux. La pompe offre une grande flexibilité d’utilisation avec deux options : une trémie de 5 litres pour les petits volumes ou une admission directe adaptée aux besoins plus importants.
La FineFinish 20-30 S est adaptée à une utilisation en atmosphères potentiellement explosives (zone 1), répondant aux normes de sécurité ATEX (II 2G IIB c T3 X). Elle est conçue pour traiter des matériaux à base d’eau ou de solvant, avec des viscosités allant de faible à élevée selon la norme DIN 4, ainsi que des matériaux sensibles aux UV, au cisaillement et à l’humidité, bien que certains matériaux abrasifs puissent entraîner une usure accrue des pièces en contact.
Caractéristiques techniques détaillées :
- Technologie : pompe à piston pneumatique avec moteur à air comprimé
- Rapport de transmission : 20:1
- Débit volumétrique par course double : 30 cm³
- Pression maximale de service : 16 MPa (160 bar)
- Pression d’arrivée d’air : 0,2 à 0,8 MPa (2 à 8 bar)
- Poids : environ 11 kg
- Taille maximale de buse : 0,019 pouces
- Pression de fonctionnement maximale : 16 MPa
- Température de matériau : +5 à +80 °C
- pH du matériau : 3,5 à 9
- Entrée matériau : filetage M36x2
- Sortie matériau : filetage NPS 1/4"
Matériaux en contact avec le fluide : acier inoxydable pour le boîtier, le piston, les billes et sièges de soupape ; garnitures en polyéthylène UHMW et PTFE.
Fonctionnement :
La pompe assure un transport fiable du matériau grâce à son piston entraîné par un moteur pneumatique.
Elle est équipée d’une unité de régulation de pression et de soupapes de sécurité et de retour pour garantir un fonctionnement sûr et stable.
Le système d’aspiration rigide permet d’utiliser directement le matériau depuis le récipient d’origine.
Avantages produit :
- Pulvérisation ultra-fine grâce à la technologie AirCoat pour des finitions de qualité professionnelle
- Compacte et légère pour une manipulation aisée
- Adaptée à une large gamme de matériaux, y compris sensibles
- Conforme aux normes de sécurité pour atmosphères explosives
- Options flexibles pour gérer différents volumes de matériau
Conditions d’utilisation et recommandations :
- Utilisation exclusivement avec des matériaux compatibles et recommandés par WAGNER
- Respect strict des consignes de sécurité, notamment en zones à risque d’explosion
- Mise à la terre obligatoire de l’appareil et des opérateurs pour éviter les risques électrostatiques
- Nettoyage avec chiffons imprégnés de solvant, sans pulvérisation dans des récipients fermés
- Utilisation d’air comprimé exempt d’huile et d’eau selon la norme ISO 8573.1
Stockage et conservation :
- Entreposage dans un endroit propre et sec
- Protection contre les chocs et la poussière
- Nettoyage régulier pour éviter les dépôts et préserver la conductivité électrique

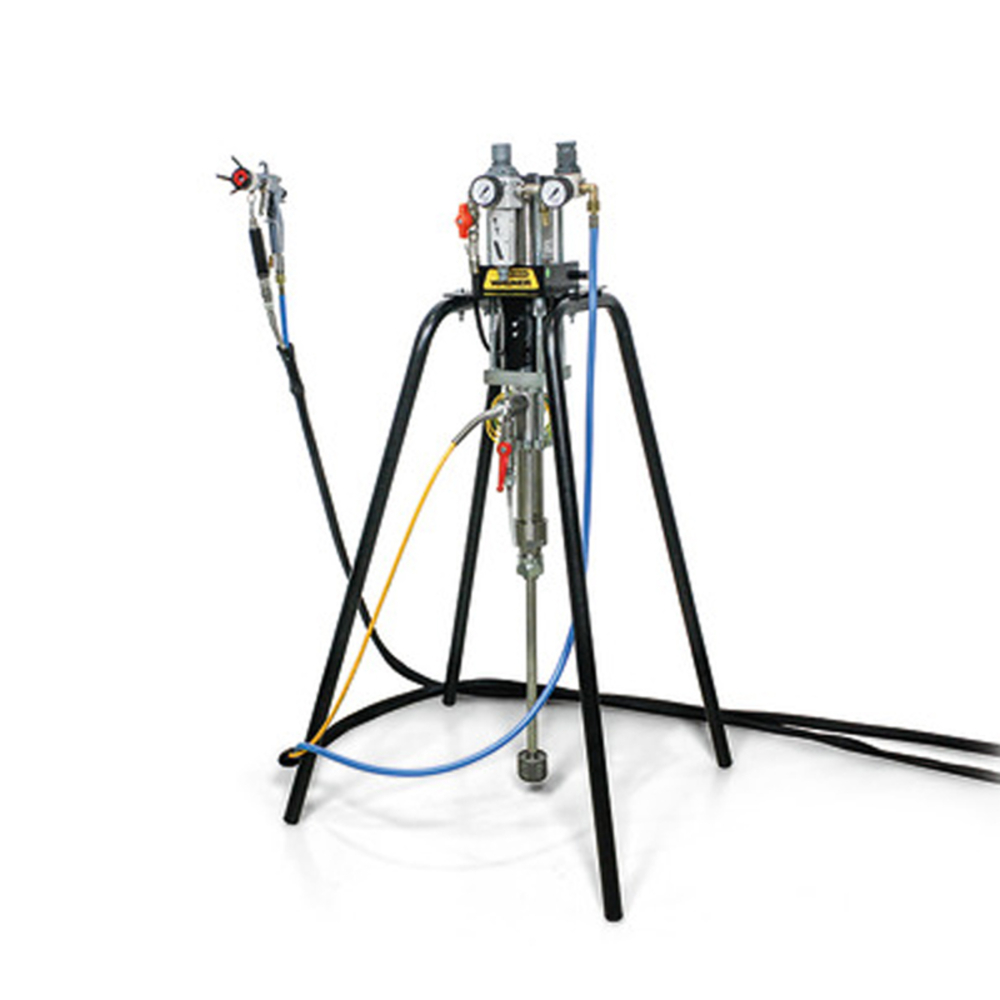

Le châssis robuste et stable permet une utilisation en atelier avec fixation murale ou sur chariot pour une grande mobilité.
Cette pompe est livrée avec un kit complet comprenant la pompe FineFinish 20-30 S, un tuyau double haute pression DN3 pour le matériau et DN6 pour l’air de 7,5 m, un pistolet AirCoat AC4600 professionnel avec capuchon d’air rouge, une buse ACF 3000 11/40, un régulateur AirCoat, un cadre 4", une vanne à boisseau sphérique R1/4", un tuyau de retour DN6 et une pipe d’admission rigide.
Ces informations sont issues des données techniques et du mode d’emploi (édition 03/2013) fournis par WAGNER, ainsi que du catalogue WAGNER Stationary Wood- & Metalworking 2021 (pages 2-6), garantissant un descriptif complet, clair et conforme aux normes en vigueur.
- Description et usages : Compacte et légère (environ 11 kg), cette pompe se manipule facilement et convient pour des travaux de petite à moyenne envergure. Elle offre une grande flexibilité avec deux options d’alimentation : une trémie supérieure de 5 litres pour les petits volumes, facilitant les changements rapides de couleur, ou une admission directe pour des besoins plus importants. Adaptée aux atmosphères potentiellement explosives, elle répond aux exigences de sécurité des zones à risque.
- Fonctionnement : La pompe à piston est entraînée pneumatiquement avec une pression d’air d’entrée de 2 à 8 bars (0,2 à 0,8 MPa) et une pression maximale de fonctionnement de 16 MPa (160 bars). Le débit maximum est de 1,8 litre par minute avec une taille maximale de buse de 0,019 pouces. La pression de pulvérisation est réglable précisément grâce à un régulateur AirCoat intégré, visible sur un manomètre.
- Caractéristiques techniques détaillées :
- Poids : environ 11 kg
- Trémie de 5 litres avec système d’aspiration rigide
- Tuyau double haute pression : matériau DN3, air DN6, longueur 7,5 m
- Pistolet AirCoat AC4600 professionnel avec capuchon d’air rouge et support
- Buse ACF 3000 11/40
- Kit régulateur AirCoat pour pompes pneumatiques à piston
- Cadre 4 pieds complet, stable et sécurisé pour usage en atelier
- Vanne à boisseau sphérique R1/4", G1/4", PN 350-SSt
- Tuyau de retour DN6, 1/4"
- Matériaux et composition : Toutes les pièces en contact avec la peinture sont en acier inoxydable, garantissant une grande résistance à la corrosion et une compatibilité avec les matériaux à base d’eau et solvants.
- Performances : La technologie AirCoat permet une atomisation particulièrement fine, réduisant la consommation de peinture et assurant un dépôt uniforme et de haute qualité. La pompe minimise les pulsations pour une pulvérisation régulière.
- Compatibilités : Convient pour l’application de vernis, apprêts, émaux et imprégnations. Adaptée aux matériaux à base d’eau et solvants.
- Normes et certifications : Conforme aux exigences de sécurité pour une utilisation en atmosphères potentiellement explosives.
- Conditions d’utilisation et recommandations : Le système est conçu pour un usage en atelier, avec un chariot pratique pour faciliter le transport et la mobilité. Le nettoyage est simplifié grâce à la trémie facilement démontable. Le pistolet AirCoat AC4600 offre une manipulation aisée avec des joints tournants pour l’air et le matériau, ainsi qu’un filtre remplaçable sans outil.
- Avantages produit :
- Finition ultra-fine grâce à la technologie AirCoat
- Flexibilité d’utilisation avec deux modes d’alimentation
- Construction robuste et légère pour une bonne maniabilité
- Sécurité renforcée pour zones à atmosphères explosives
- Pièces en acier inoxydable pour une longue durée de vie et compatibilité étendue des matériaux
- Réglage précis de la pression et faible pulsation pour un travail de qualité
- Conditionnement, stockage, conservation : Le produit est livré en version Spraypack sur chariot ou sur support rigide. Le stockage doit respecter les règles habituelles pour les équipements pneumatiques et les matériaux de peinture, avec nettoyage régulier recommandé pour préserver la qualité du matériel.
Cette pompe à piston FineFinish 20-30 S AirCoat de WAGNER est une solution professionnelle complète pour les artisans et ateliers recherchant une pulvérisation fine, fiable et sécurisée, particulièrement adaptée aux petits et moyens travaux de peinture sur bois et métal.
Son principe d’utilisation repose sur un moteur pneumatique entraînant un piston qui génère un débit régulier du matériau. La pression d’air d’entrée doit être comprise entre 2 et 8 bars, avec une pression maximale de service de 160 bars. La pression de pulvérisation est réglable précisément via un régulateur intégré, visible sur un manomètre, permettant d’adapter le jet selon le matériau utilisé.
L’appareil peut être alimenté soit par une trémie de 5 litres, facilitant le traitement de petits volumes et les changements rapides de couleur, soit par une admission directe pour des besoins plus importants. La pompe est adaptée à une utilisation en atmosphères potentiellement explosives (zone 1), à condition de respecter les consignes de sécurité spécifiques.
L’utilisation prévue concerne des matériaux à base d’eau ou de solvant, avec des viscosités variées, y compris des matériaux sensibles aux UV, au cisaillement et à l’humidité, mais l’emploi de matériaux abrasifs peut provoquer une usure accélérée des pièces en contact.
En cas de fonctionnement non conforme, notamment en cas de marche à sec, il est impératif de s’assurer que la pompe est toujours suffisamment remplie de matériau ou d’agent de séparation pour éviter toute surchauffe ou dégradation.
Le résultat attendu est une pulvérisation régulière et ultra-fine, garantissant une finition parfaite et homogène, adaptée aux projets de peinture de petite à moyenne envergure, avec une manipulation aisée grâce à la compacité et la légèreté de l’ensemble, ainsi qu’une grande flexibilité d’utilisation.
Ces indications sont issues du mode d’emploi officiel (pages 7, 15, 16) et du résumé produit, en respect strict des consignes d’usage et sans ajout d’informations techniques ou promotionnelles.
J.WAGNER
Otto-Lilienthal Strasse 18
88677 - MARKDORF
ALLEMAGNE
info@wagner-group.com
Questions produits
Quels sont les avantages techniques de la pompe à piston FineFinish 20-30 S ?
La pompe FineFinish 20-30 S utilise la technologie AirCoat pour une pulvérisation ultra-fine, assurant une finition parfaite. Elle est compacte et légère (environ 11 kg), facilitant sa manipulation sur chantier ou en atelier. Sa pression de fonctionnement peut atteindre 16 MPa avec un débit maximum de 1,8 l/min et une taille maximale de buse de 0,019 pouces.
Comment la FineFinish 20-30 S garantit-elle une utilisation sécurisée en atmosphères potentiellement explosives ?
Ce modèle est conforme aux exigences de sécurité pour les zones à atmosphères explosives, ce qui permet une utilisation en toute sécurité dans des environnements à risque, notamment les cabines de peinture. Toutes les pièces en contact avec la peinture sont en acier inoxydable, garantissant résistance et sécurité.
Quelles sont les options d’alimentation en matériau proposées avec cette pompe ?
La pompe offre deux modes d’alimentation : une trémie supérieure de 5 litres pour les petits volumes, facilitant les changements rapides de couleur, ou une admission directe pour des besoins plus importants, assurant une grande flexibilité d’utilisation selon l’ampleur du chantier.
Quels matériaux peuvent être appliqués avec la FineFinish 20-30 S ?
Elle est adaptée à l’application de vernis, apprêts, émaux, laques, teintures, et imprégnations, compatibles avec des matériaux à base d’eau ou solvants, grâce à ses composants en acier inoxydable qui résistent à la corrosion.
Comment se présente la maniabilité et la mise en œuvre de cette pompe sur chantier ou en atelier ?
La pompe est montée sur un cadre stable à quatre pieds, facilitant son usage en atelier. Elle peut aussi être livrée en version Spraypack sur chariot pour une meilleure mobilité. Le pistolet AirCoat AC4600 professionnel dispose de joints tournants pour l’air et le matériau, ainsi qu’un filtre remplaçable sans outil, simplifiant la maintenance et le travail continu.
