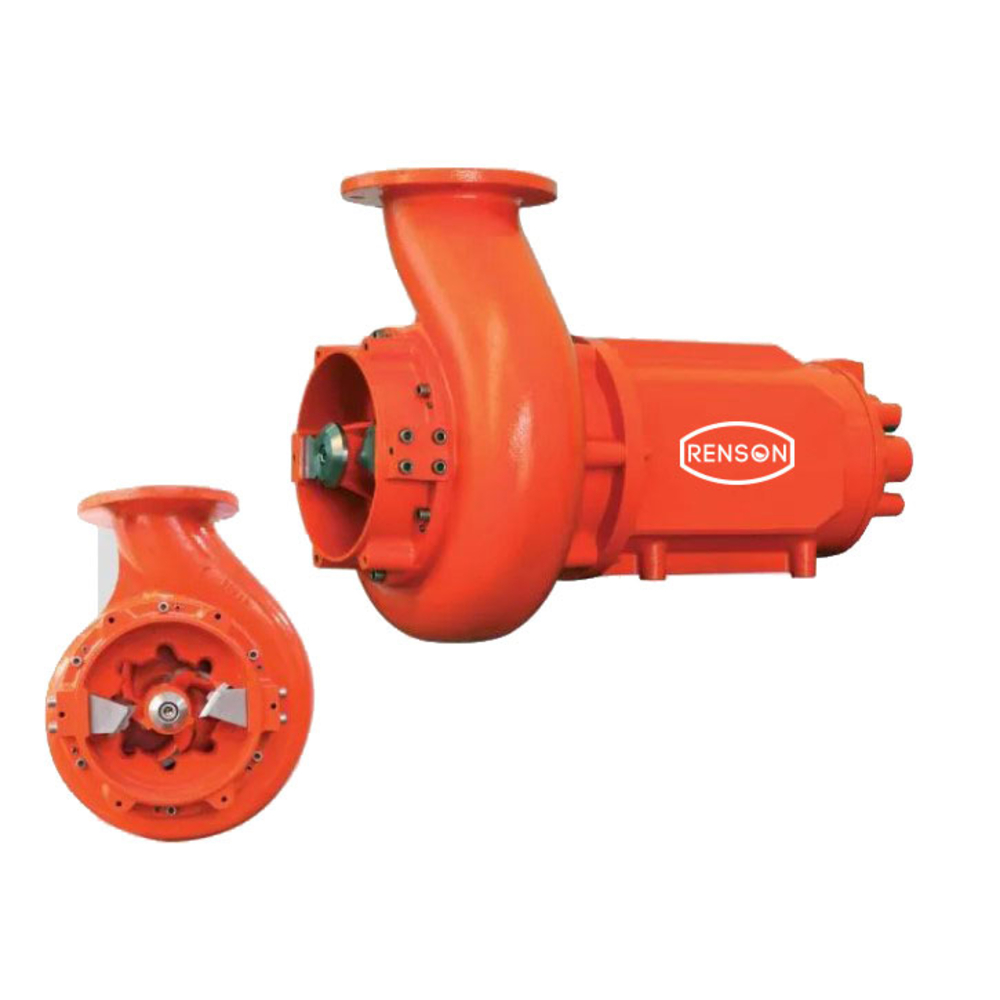

POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 7.5KW DN100 - RENSON - 102756
Référence : U003102756
Découvrez POMPE DE RELEVAGE COUTEAUX HORIZONTALE 380V 7.5KW DN100 - RENSON - 102756 disponible à l'achat
- Conçue pour le relevage d'eaux chargées
- Fonctionnement en immersion complète pour le moteur
- Capable de traiter des liquides jusqu'à 28 mm
- Fabriquée en fonte avec des couteaux en acier
- Idéale pour les environnements agricoles et d'élevage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La pompe de relevage couteaux horizontale 380V 7.5kW DN100 RENSON (référence 102756) est spécialement conçue pour le relevage d’eaux chargées dans des applications agricoles intensives, notamment en élevage.
Cette pompe submersible fonctionne en immersion complète, ce qui permet un refroidissement optimal du moteur triphasé 380V.
Elle est capable de broyer les particules solides et fibreuses dès leur entrée grâce à un système de couteaux et contre-couteaux en acier au chrome vanadium, assurant ainsi un pompage efficace même avec des liquides chargés.
Elle peut traiter des liquides avec une granulométrie maximale de 28 mm et un taux de matière sèche allant jusqu’à 12 %.
La température maximale du liquide pompé est de 40°C et la profondeur d’immersion maximale recommandée est de 20 mètres.
La pompe est fabriquée en fonte pour garantir robustesse et durabilité.
L’arbre moteur est en acier inoxydable et la garniture mécanique est en carbure de silicium côté hydraulique, assurant une bonne étanchéité.
Le moteur IE1 est équipé de trois sondes thermiques intégrées dans le bobinage, protégeant la pompe contre les surchauffes au-delà de 132°C.
Sa vitesse de rotation est de 1 450 tours/minute, avec un couplage en étoile.
Ses performances techniques comprennent une hauteur manométrique maximale de 14,7 mètres et un débit maximal de 2 400 litres par minute.
Ses dimensions sont de 767 mm de hauteur, 436 mm de largeur et 345 mm de longueur, avec un poids total de 128 kg.
Pour une installation optimale, il est conseillé d’utiliser des accessoires adaptés tels que des colliers de serrage en acier zingué, des tuyaux EPDM de diamètre 102 mm, ainsi qu’une armoire de commande 7,5 kW avec démarrage progressif et une sonde de niveau à lisier.
La pompe est livrée avec 10 mètres de câble.
Elle est conçue pour un usage intensif dans des environnements agricoles, notamment pour le relevage de lisier ou autres eaux chargées de particules solides.
Un traitement spécifique est possible sur demande pour des applications particulières, comme le pompage de farine de paille, avec un revêtement spécifique en nickel résistant aux liquides acides.
La pompe doit être installée en respectant les consignes de sécurité, notamment en veillant à ce que le moteur soit entièrement immergé pour assurer son refroidissement.
Le liquide pompé doit avoir un pH compris entre 5 et 12.
Il est recommandé de prévoir une protection thermique et/ou une protection contre le manque d’eau ainsi qu’un support adapté.
Le manuel d’utilisation détaille également les opérations de maintenance, avec des contrôles réguliers à effectuer sur le moteur, la garniture mécanique, et la vidange d’huile recommandée toutes les 5 000 à 7 000 heures selon les conditions d’utilisation.
La pompe peut être démontée pour le nettoyage et le remplacement des pièces d’usure, notamment les couteaux, l’hélice et les joints mécaniques.
Enfin, cette pompe respecte les normes de sécurité européennes et environnementales, avec une déclaration de conformité aux directives CE et RoHS.
Elle est conçue pour un usage professionnel dans le secteur agricole et ne convient pas aux liquides inflammables, explosifs, ou contenant des solides durs ou du sable en suspension.
En résumé, la pompe de relevage couteaux horizontale RENSON 7.5 kW DN100 est une solution robuste et performante pour le pompage d’eaux chargées en milieu agricole, offrant un broyage efficace des matières solides et fibreuses, une grande fiabilité grâce à son moteur protégé et une conception adaptée aux usages intensifs.
Cette pompe dilacératrice est fabriquée en fonte avec des couteaux en acier au chrome vanadium facilement interchangeables et un arbre moteur en acier inoxydable. Elle est équipée d’une garniture mécanique en carbure de silicium côté hydraulique et d’une garniture mécanique côté moteur. Le moteur triphasé IE1 de 7,5 kW, bobiné en 380 V - 50 Hz, tourne à 1 450 tours par minute et intègre trois sondes thermiques pour une protection au-delà de 132°C. L’indice de protection est IP68, classe F. La pompe est livrée avec 10 mètres de câble.
Ses performances techniques sont les suivantes :
- Hauteur manométrique totale (HMT) maximale : 14,7 mètres
- Débit maximal : 2 400 litres/minute
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12 %
- Plage de pH du liquide pompé : 5 à 12
- Température maximale du liquide : 40°C
- Profondeur d’immersion maximale : 20 mètres
- Dimensions : hauteur 767 mm, largeur 436 mm, longueur 345 mm
- Poids : 128 kg
- Diamètre nominal de raccordement (DNR) : 100 mm (4 pouces)
- Couplage moteur : étoile
- Ampérage : 15,30 A
La pompe broie toutes les particules dès leur entrée grâce à ses couteaux et contre-couteaux, ce qui la rend particulièrement adaptée aux eaux chargées. Un traitement spécifique est possible sur demande, notamment pour des applications avec farine de paille, avec un revêtement nickel résistant aux liquides acides (gamme NP).
Pour une installation optimale, il est conseillé d’utiliser des accessoires tels que des colliers de serrage en acier zingué, des tuyaux EPDM adaptés, une armoire de commande avec démarrage progressif 7,5 kW, ainsi qu’une sonde de niveau à lisier et un support de pompe.
La pompe est livrée sans raccord, sans joint ni support. Il est recommandé de prévoir une protection thermique et/ou une protection contre le manque d’eau ainsi qu’un support pour assurer la sécurité et la longévité du matériel.
Cette pompe robuste et performante est spécialement conçue pour un usage intensif dans le secteur agricole, garantissant efficacité et fiabilité dans le relevage d’eaux chargées.
- type de roue : couteau contre couteau
- hmt max : 14,70 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 9 %
- modèle : PTS 100
- tension : 380 V
- puissance : 7,50 kW
- ampérage : 15,30 A
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 128 kg
- pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur ie1 triphasé, bobinage 380 V - 50 Hz
- rotor à cage d'écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
- indice de protection ip68 - classe f
Pour l’utilisation, la pompe doit être immergée totalement dans l’eau chargée à relever, notamment dans des contextes agricoles tels que le traitement du lisier. Elle peut être installée jusqu’à une profondeur maximale de 20 mètres. Le liquide pompé doit contenir des particules dont la granulométrie ne dépasse pas 28 mm, avec un taux maximal de matière sèche de 12 % et une température maximale de 40°C. La plage de pH du liquide doit être comprise entre 5 et 12.
Le principe d’utilisation repose sur une pompe dilacératrice qui broie les particules solides pour faciliter leur passage dans la pompe. Elle est destinée à un usage intensif dans des eaux chargées de particules solides et de matières fibreuses.
En cas de fonctionnement non conforme, plusieurs contrôles sont préconisés, notamment vérifier le sens de rotation correct du moteur, s’assurer que la pompe n’est pas bloquée ou obstruée, contrôler que le débit est conforme et que les protections thermiques ne sont pas déclenchées. Si la pompe ne démarre pas, il faut vérifier l’alimentation électrique, les protections thermiques, les fusibles, les connexions des sondes thermiques et le bon branchement des câbles. En cas de baisse de débit ou d’arrêt, il convient d’inspecter les clapets, la tuyauterie, le capteur de niveau et l’état général de la pompe.
Pour obtenir un fonctionnement optimal, la pompe doit être installée avec des accessoires adaptés (colliers de serrage, tuyaux EPDM, armoire de commande avec démarrage progressif, sonde de niveau à lisier, support de pompe). Elle est livrée sans raccord, joint ni support, et il est recommandé de prévoir une protection thermique, une protection contre le manque d’eau ainsi qu’un support.

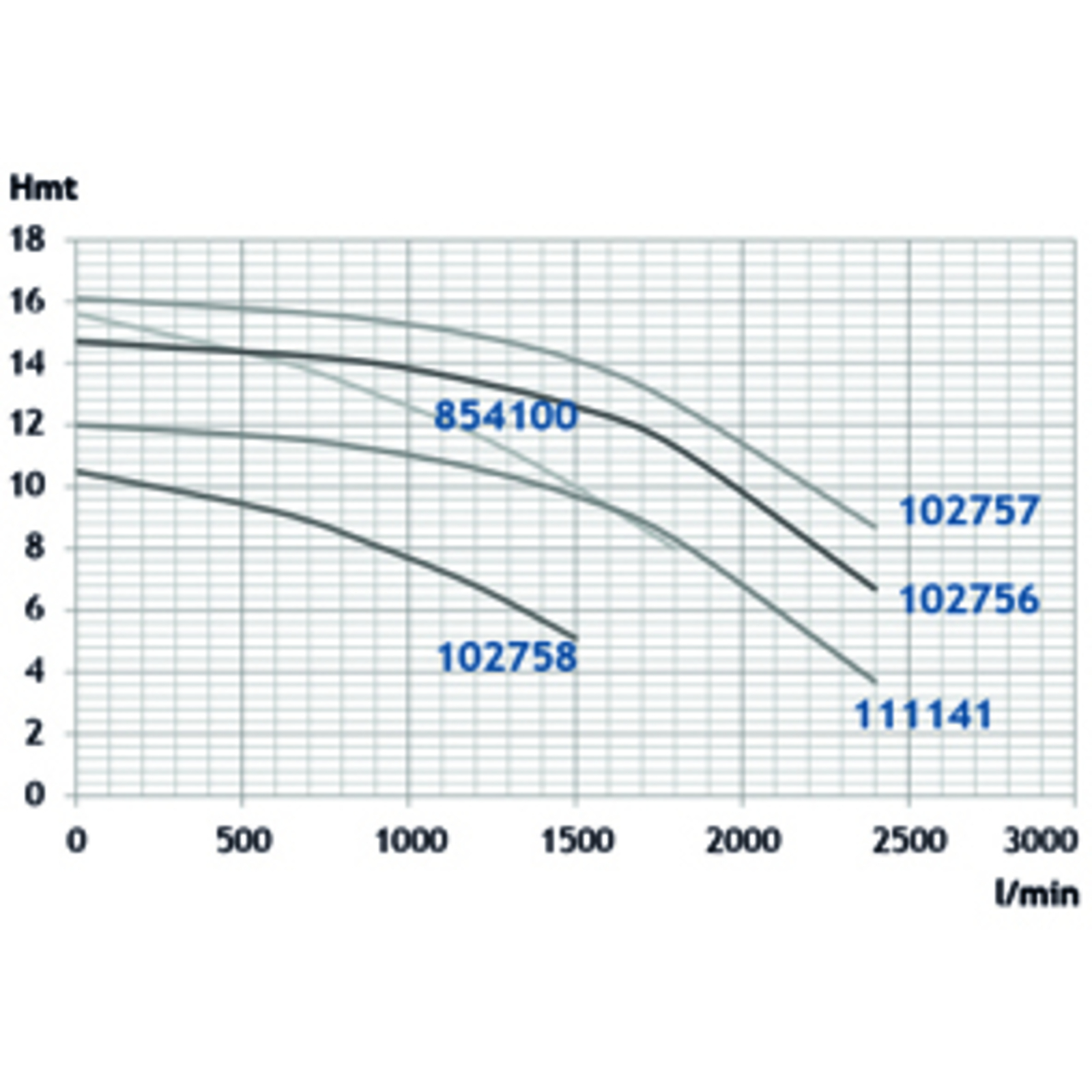

Le rendement attendu est un relevage efficace des eaux chargées, avec un débit maximal pouvant atteindre 2400 litres par minute et une hauteur manométrique maximale de 14,7 mètres, sous réserve du respect des conditions d’usage indiquées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types de liquides cette pompe est-elle capable de relever ?
Cette pompe est conçue pour le relevage d'eaux chargées, notamment celles contenant des particules solides jusqu'à 28 mm de granulométrie et des matières fibreuses. Elle peut traiter des liquides avec un taux de matière sèche maximum de 12 %.
Comment fonctionne le système de broyage intégré à cette pompe ?
La pompe est équipée de couteaux et contre-couteaux en acier au chrome vanadium qui broient les particules dès leur entrée, ce qui évite les obstructions et facilite le pompage des eaux chargées.
Quelles sont les caractéristiques techniques principales de cette pompe ?
Elle dispose d'un moteur triphasé 380 V de 7,5 kW tournant à 1450 tours/min, avec un débit maximal de 2400 l/min et une hauteur manométrique totale maximale de 14,7 mètres. Son poids est de 128 kg et ses dimensions sont 767 mm de hauteur, 436 mm de largeur et 345 mm de longueur.
Dans quels environnements cette pompe est-elle particulièrement adaptée ?
Elle est idéale pour des applications agricoles et d’élevage, où le relevage d’eaux chargées est fréquent. Sa conception en fonte et ses couteaux robustes assurent une bonne résistance dans ces contextes.
Quelles sont les conditions d’utilisation à respecter pour garantir le bon fonctionnement de cette pompe ?
La pompe doit fonctionner en immersion complète pour assurer le refroidissement du moteur. Elle peut pomper des liquides jusqu’à une température maximale de 40°C et à une profondeur allant jusqu’à 20 mètres.
