POMPE DE RELEVAGE TRI FONTE ROUE VORTEX 2,2KW DN65 - RENSON - 109450
Référence : U003109450
Découvrez POMPE DE RELEVAGE TRI FONTE ROUE VORTEX 2,2KW DN65 - RENSON - 109450 disponible à l'achat
- Conçue pour relever des eaux chargées de particules solides
- Moteur protégé pour un fonctionnement durable et fiable
- Fonctionnement optimal grâce à un trépid monté facilitant l'aspiration
- Application idéale pour l'élevage bovin et usage intensif
- Hauteur de refoulement maximale de 15 mètres pour une performance élevée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

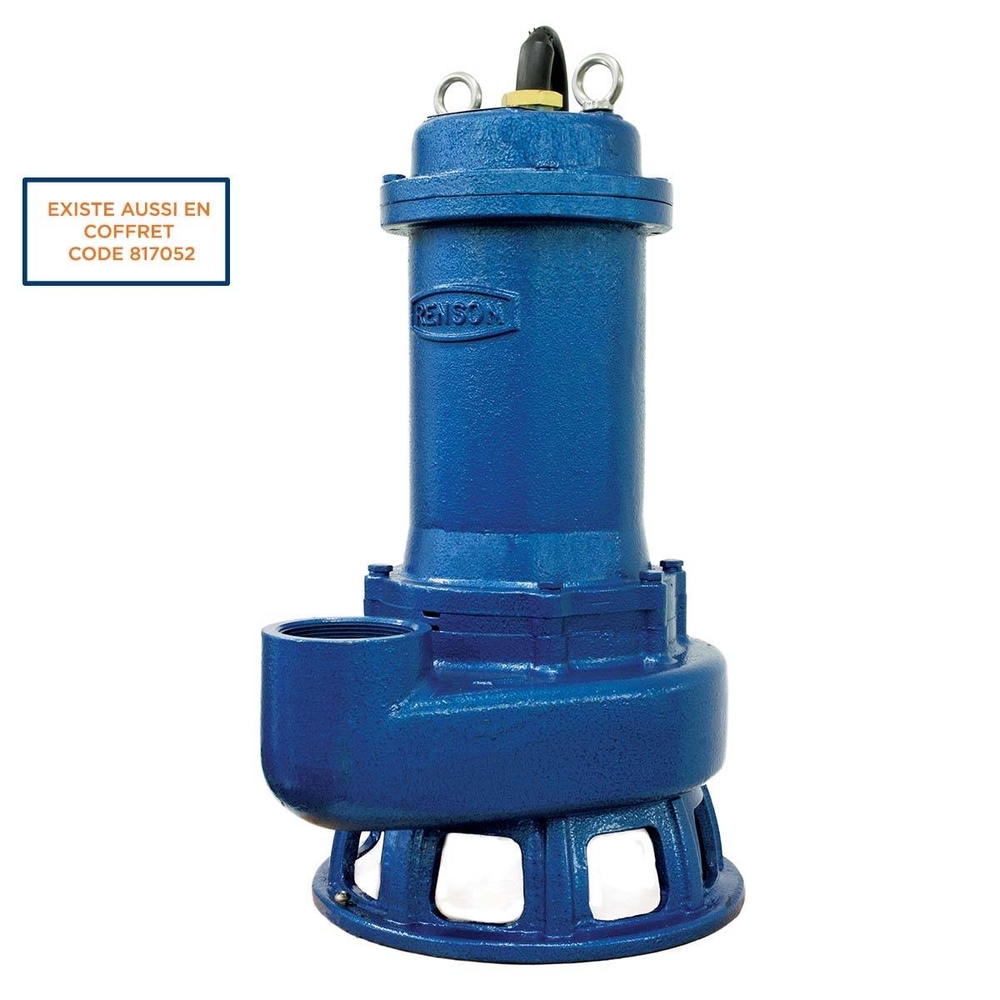

La pompe de relevage tri fonte roue vortex 2,2 kW DN65 de RENSON, modèle JST22 R-SV, est conçue pour relever des eaux chargées, notamment dans des applications agricoles telles que l’élevage bovin.
Elle est idéale pour le pompage d’eaux vertes ou brunes contenant jusqu’à 7 % de matières sèches et pouvant transporter des particules solides jusqu’à 50 mm de diamètre.
Cette pompe submersible doit être immergée complètement pour assurer le refroidissement de son moteur protégé.
Un trépied est déjà monté sur la pompe, ce qui facilite l’aspiration et optimise son fonctionnement.
La construction robuste comprend un corps, une carcasse moteur et une turbine en fonte FT20D, ainsi qu’un arbre en acier inoxydable.
Les paliers à roulements 6305 en bas et 6204 en haut sont lubrifiés par bain d’huile, assurant une durée de vie des roulements de 50 000 heures.
La garniture mécanique simple est composée de grains en carbure de silicium avec porte-grains en acier inoxydable lubrifiés par une capacité d’huile interne.
Le moteur triphasé asynchrone, bobiné en 380 V, développe une puissance de 2,2 kW (3 CV) avec une vitesse de rotation de 2 900 tours/minute.
Il est prévu pour un service continu et dispose de sondes thermiques ainsi que d’une isolation classe F.
La pompe peut être immergée jusqu’à 10 mètres de profondeur.

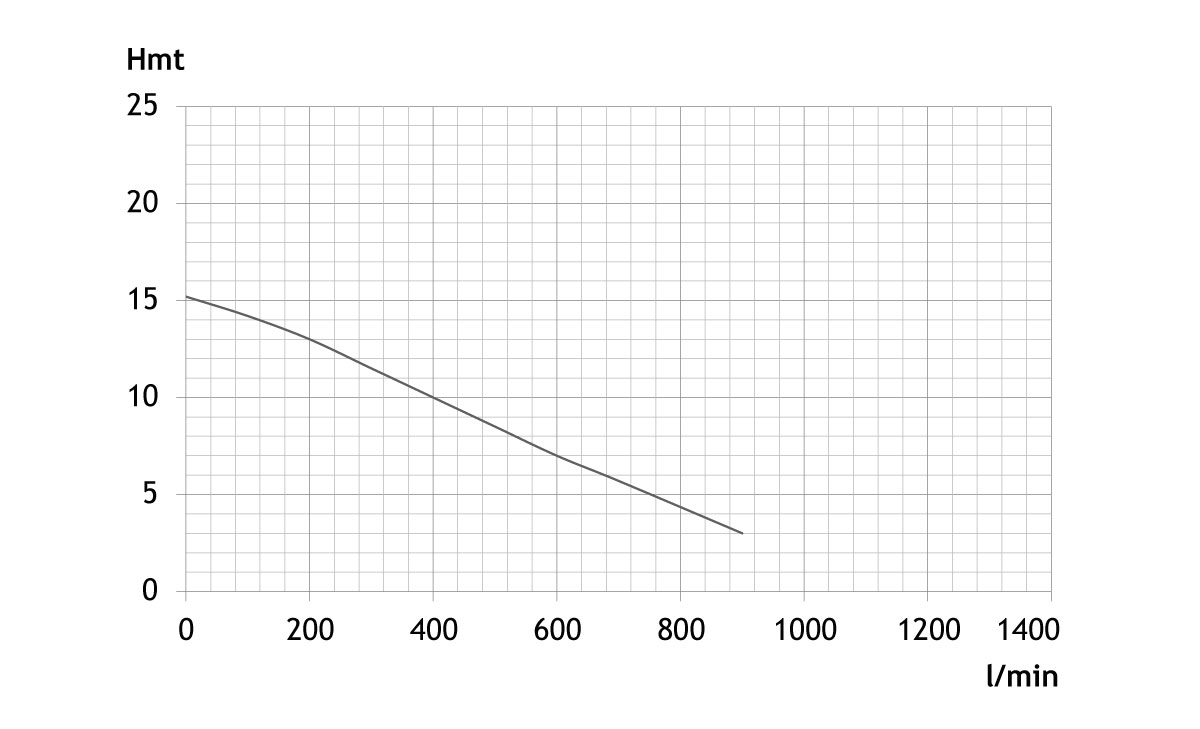

Les performances techniques indiquent un débit maximal de 900 l/min avec une hauteur manométrique totale (HMT) maximale de 15 mètres.

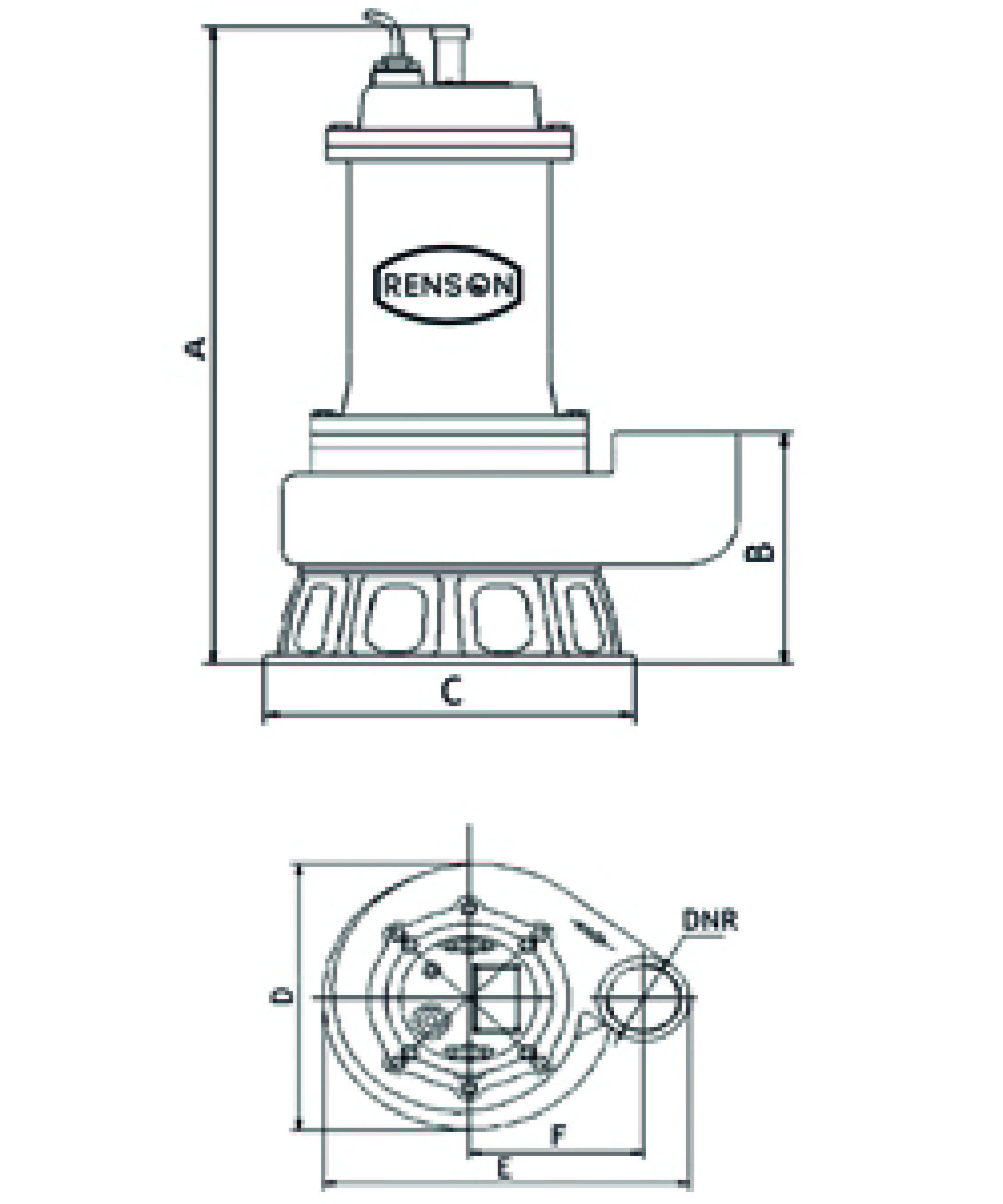

La pompe présente les dimensions suivantes : hauteur 518 mm, largeur 270 mm, longueur 346 mm et un poids de 45 kg.
Le raccordement est taraudé en 2" 1/2 (DN65) avec un diamètre d’aspiration de 80 mm.
La pompe est livrée avec un câble d’alimentation mais sans raccords.
Il est conseillé d’ajouter une protection thermique et/ou un dispositif de manque d’eau pour garantir la sécurité et la longévité de l’appareil.

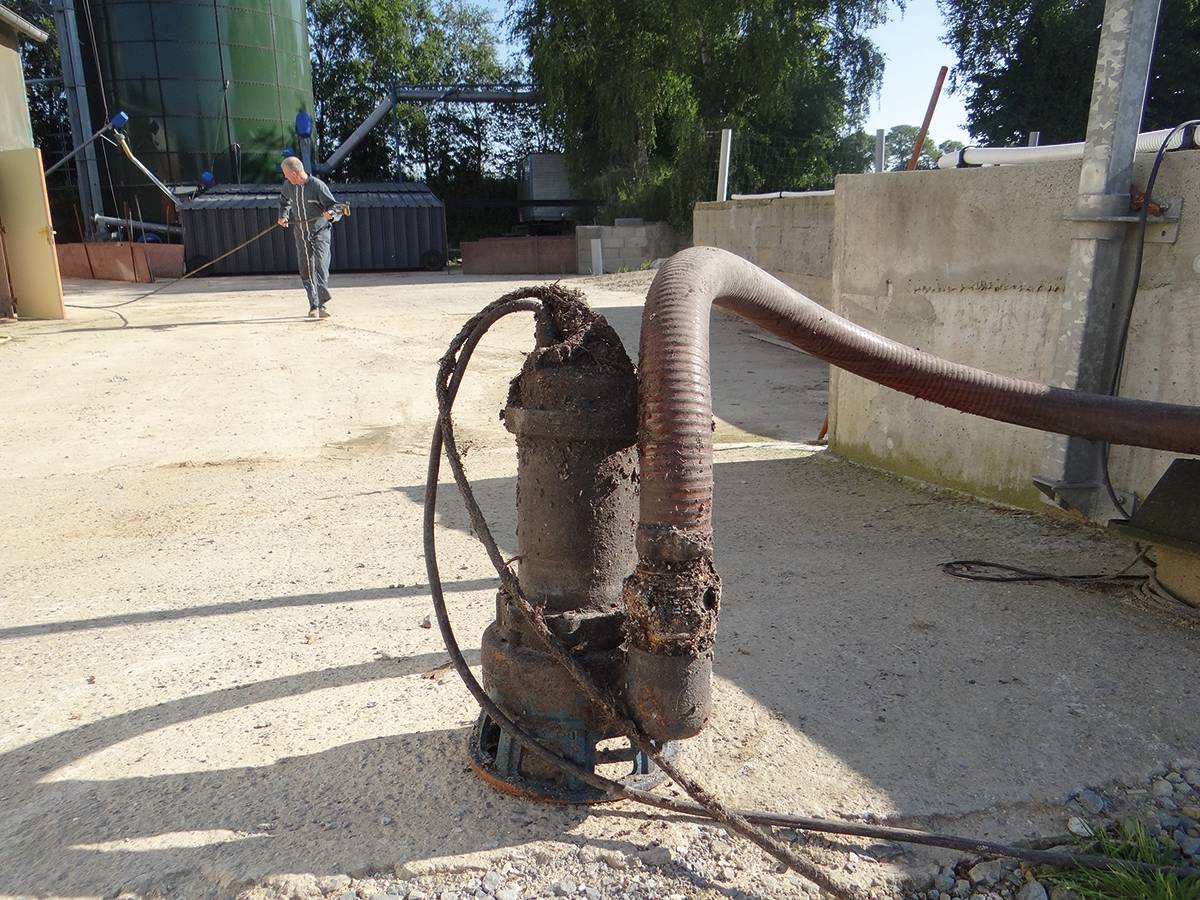

Cette pompe est particulièrement adaptée à un usage intensif dans des environnements agricoles et industriels, notamment pour le pompage de lisier bovin et d’eaux chargées non corrosives.
La peinture appliquée a une épaisseur de 200 microns, garantissant une bonne protection contre la corrosion.
Enfin, la pompe est conforme aux normes européennes de sécurité et environnementales, avec une déclaration de conformité selon la directive 2006/95/CE relative aux matériels électriques.
En résumé, la pompe de relevage tri fonte roue vortex 2,2 kW DN65 RENSON est un équipement performant, durable et fiable, conçu pour relever efficacement des eaux chargées avec des particules solides, dans des conditions d’utilisation exigeantes.
Cette pompe robuste est équipée d’un trépied déjà monté, facilitant l’aspiration et assurant un fonctionnement optimal. Elle doit être immergée complètement pour garantir le refroidissement de son moteur submersible triphasé asynchrone de 2,2 kW, fonctionnant à 2 900 tours/min avec une tension de 380 V et une intensité de 6,5 A. Le moteur est protégé et isolé en classe F, avec des sondes thermiques intégrées pour plus de sécurité.
Le corps de pompe, la carcasse moteur et la turbine vortex sont en fonte FT20D, tandis que l’arbre est en acier inoxydable. Les paliers à roulements 6305 en bas et 6204 en haut sont lubrifiés par bain d’huile. La garniture mécanique simple utilise des grains en carbure de silicium avec porte-grains en acier inoxydable lubrifiés par capacité d’huile interne. L’épaisseur de la peinture est de 200 microns. La pompe est livrée avec un câble d’alimentation, sans raccords.
Ses dimensions sont de 518 mm de hauteur, 270 mm de largeur et 346 mm de longueur, pour un poids total de 45 kg. La pompe offre un débit maximal de 900 l/min et une hauteur manométrique totale (HMT) maximale de 15 mètres, avec une immersion maximale de 10 mètres. Le diamètre nominal du raccord (DNR) est de 2" 1/2 - DN65, avec un diamètre d’aspiration de 80 mm.
La durée de vie des roulements est estimée à 50 000 heures. La pompe est adaptée à une utilisation intensive en élevage et industrie. Il est recommandé de prévoir une protection thermique et/ou un dispositif de manque d’eau pour garantir la sécurité et la durabilité de l’équipement.
Avantages principaux :
- Supporte des eaux chargées de particules solides.
- Fonctionnement optimal grâce au trépied déjà monté.
- Moteur protégé et conçu pour un service continu.
Cette pompe répond aux exigences des applications agricoles, notamment pour le relevage de lisier de bovins et autres eaux chargées, offrant robustesse, performance et fiabilité.
- débit max : 900 l/min
- hmt max : 15 mètres
- type de liquide : eaux vertes / brunes
- application : élevage / industrie
- intensité d'utilisation : intensif
- granulométrie maximale : 50 mm
- modèle : JST22 R-SV
- ampérage : 6,50 A
- puissance : 2,20 kW
- tour/min : 2 900
- tension : 380 V
- dnr : 2" 1/2 - DN65
- hauteur : 518 mm
- largeur : 270 mm
- longueur : 346 mm
- poids : 45 kg
- immersion max : 10 m
- taux de matière sèche maximum : 7 %
- dn aspiration : 80 mm
- corps, carcasse moteur et turbine en fonte FT20D
- arbre en acier inoxydable
- paliers à roulements 6305 en bas et 6204 en haut, lubrifiés par bain d'huile
- garniture mécanique simple : grains en carbure de silicium, porte-grains en acier inoxydable, lubrification par capacité d'huile interne
- raccordement taraudé : 2" 1/2F
- épaisseur de la peinture : 200 microns
- moteur triphasé asynchrone, service continu, bobinage 380 V, 2 pôles, 50 Hz, 3 CV - 2,2 kW
- vitesse de rotation : 2 900 tours/minute
- sondes thermiques
- isolation classe F
Elle est utilisée principalement dans des contextes agricoles, notamment en élevage bovin, pour relever des eaux vertes, brunes ou du lisier. La pompe doit être alimentée en triphasé 380 V et peut être mise en service en mode manuel ou automatique selon le câblage.
En cas de fonctionnement non conforme, il est conseillé de vérifier les connexions électriques, le niveau de liquide, l’absence d’obstruction dans la turbine ou la cavité d’aspiration, ainsi que l’état des roulements. La pompe ne doit jamais fonctionner à sec ni être utilisée hors immersion complète.
Le résultat attendu est un relevage efficace des eaux chargées, avec un débit maximal pouvant atteindre 900 l/min et une hauteur de refoulement maximale de 15 mètres. L’immersion maximale recommandée est de 10 mètres. Une protection thermique et/ou un dispositif de manque d’eau est conseillé pour la sécurité de l’équipement.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels types d’eaux cette pompe de relevage peut-elle traiter ?
Cette pompe est conçue pour relever des eaux chargées, notamment des eaux vertes ou brunes contenant jusqu'à 7 % de matières sèches. Elle peut gérer des particules solides d’un diamètre maximal de 50 mm, ce qui la rend adaptée à des eaux chargées en milieu agricole ou industriel.
Quelles sont les caractéristiques techniques principales de cette pompe ?
La pompe est équipée d’un moteur triphasé submersible de 2,2 kW tournant à 2 900 tours/min, avec un débit maximal de 900 l/min et une hauteur de refoulement maximale de 15 mètres. Elle dispose d’un corps, d’une carcasse moteur et d’une turbine en fonte FT20D, ainsi que d’un arbre en acier inoxydable.
Comment est assurée la protection et la durabilité du moteur ?
Le moteur est protégé et doit être complètement immergé pour assurer son refroidissement. Il est recommandé d’ajouter une protection thermique et/ou un dispositif de manque d’eau pour renforcer la sécurité et la durabilité du fonctionnement.
Quels sont les avantages liés à la conception mécanique de cette pompe ?
Le fonctionnement optimal est assuré par un trépied déjà monté qui facilite l’aspiration. La robustesse est renforcée par l’utilisation de matériaux résistants comme la fonte FT20D pour le corps et la turbine, adaptés à un usage intensif en milieu agricole, notamment dans les élevages bovins.
Quelles sont les dimensions et le poids de la pompe ?
La pompe mesure 518 mm de hauteur, 270 mm de largeur et 346 mm de longueur, pour un poids total de 45 kg. Ces dimensions doivent être prises en compte pour l’installation et la manipulation sur site.
