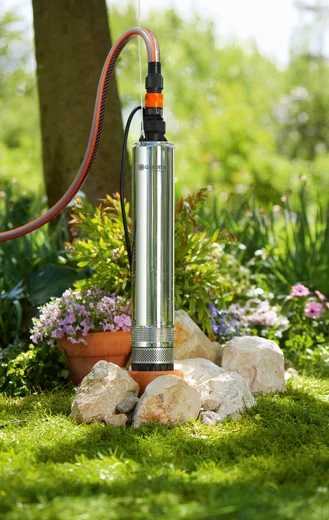

Pompe immergée de forage 5500/5 inox - GARDENA - 1489-20
Référence : HUS_148920
Découvrez Pompe immergée de forage 5500/5 inox - GARDENA - 1489-20 disponible à l'achat
Les points clés
- Idéale pour l'arrosage et l'approvisionnement en eau
- Profondeur d'immersion maximale de 19 m
- Corps en inox pour une robustesse accrue
- Débit maximal de 5500 l/h pour une efficacité optimale
- Livrée avec un filin de suspension de 22 m
433,33 € TTC 361,11 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents

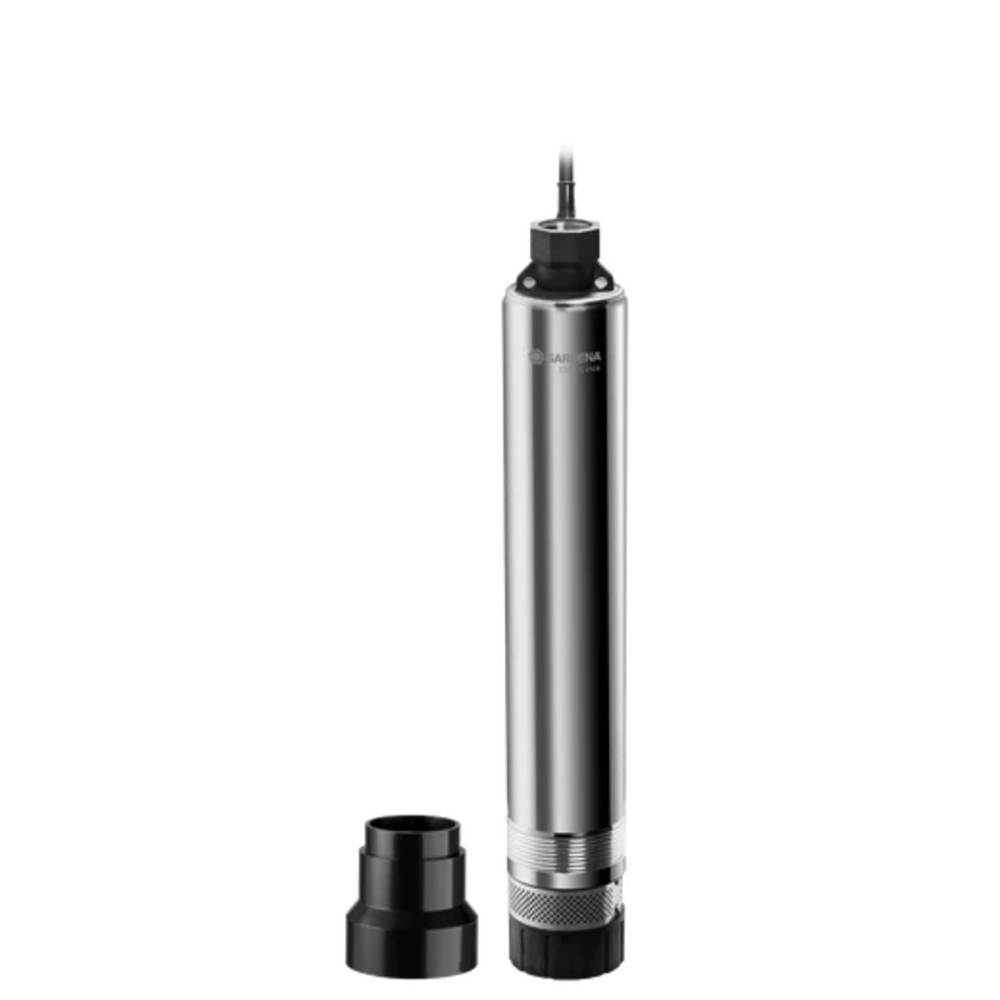

La pompe immergée 5500/5 inox est idéale pour l'arrosage et l'approvisionnement en eau domestique à partir des puits et forages d'une profondeur maximale de 19 m. Elle est dotée d'un moteur avec turbine multicellulaire à 6 étages. Un socle amovible et renforcé permet de déposer la pompe au fond d'une citerne sans risque d'aspirer les dépôts. Robuste avec son corps de pompe en inox, elle est parfaitement adaptée pour les forages à partir de 100 mm de diamètre. Livrée avec filin de suspension de 22 m et avec des accessoires permettant de passer d'un filetage femelle 33/42 (1/4") à un mâle 26/34 (1"). Pompe puissante et silencieuse. Puissance : 850 W. Débit max. : 5500 l/h. Hauteur manométrique : 45 m. Pression max : 4,5 bar. Câble d’alimentation : 22 m / H07 RNF.
Référence commerciale : 1489-20
Puissance nominale : 850 W
Débit max. : 5500 l/h
Pression max. : 4.5 bar
Profondeur d'immersion max : 19 m
Hauteur manométrique : 45 m
Température max. du liquide : 35 °C
Longueur du câble : 22 m
Type de câble d'alimentation : H07 RNF
Indice de protection électrique : IPX8
Longueur du produit : 9.8 cm
Largeur du produit : 9.8 cm
Hauteur du produit : 64 cm
La pompe de forage s’utilise en immergeant la pompe dans l’eau à une profondeur minimale de 15 cm pour assurer le refoulement. Sans base, la pompe doit être fixée à au moins 50 cm du sol, tandis qu’avec la base montée (en utilisation en citerne), elle peut être posée directement sur le sol. Le filin de suspension doit être fixé à l’extérieur du puits ou du réservoir, et en cas de puits profonds, le câble d’alimentation doit être attaché au filin avec des colliers.
Pour le pompage, la pompe est immergée dans l’eau par son filin de suspension, sans que le câble d’alimentation ne subisse de traction. La pompe démarre dès la mise sous tension. Pour la référence 1499, une phase de purge d’environ 60 secondes est nécessaire après immersion avant la mise en marche effective.
Le fonctionnement automatique s’appuie sur un clapet anti-retour intégré qui maintient la pression dans le tuyau. La pompe s’arrête automatiquement lorsqu’il n’y a plus d’eau à pomper et redémarre dès que l’eau est de nouveau disponible. Un système de contrôle du débit éteint la pompe en cas d’absence d’eau à aspirer, avec un cycle de fonctionnement par séquences (30 secondes marche, 5 secondes arrêt, répété plusieurs fois). En cas de fuite sur le côté refoulement, la pompe se met en marche et s’arrête rapidement plusieurs fois ; si ce phénomène se produit plus de 7 fois en 2 minutes, la pompe se met hors fonction jusqu’à ce qu’elle soit débranchée puis rebranchée.
La pompe doit aspirer uniquement de l’eau douce non chargée, et ne doit pas être utilisée pour transporter de l’eau salée, souillée, ou contenant des matières corrosives, inflammables ou explosives. La température maximale de l’eau ne doit pas dépasser 35 °C.
En cas de fonctionnement non conforme, par exemple si la pompe ne refoule pas, il est conseillé de vérifier que la conduite de refoulement est ouverte, de nettoyer le socle d’aspiration, de s’assurer que le niveau d’eau est suffisant (au moins 15 cm de profondeur d’immersion), et de vérifier l’état du clapet anti-retour. Si la pompe s’arrête pendant le fonctionnement, il faut vérifier que le disjoncteur thermique ne s’est pas déclenché (lié à une surchauffe), que la température de l’eau est inférieure à 35 °C, que l’alimentation électrique est correcte, et que le socle d’aspiration n’est pas obstrué.
Le nettoyage du socle d’aspiration et du tamis doit être effectué régulièrement en dévissant les vis, retirant le tamis, nettoyant les éléments, puis en remontant le tout.
La pompe est destinée à une utilisation privée dans les jardins domestiques et de loisirs, pour puiser l’eau dans des puits, forages (à partir de 10 cm de diamètre), citernes et autres réservoirs d’eau, ainsi que pour faire fonctionner des appareils et systèmes d’arrosage.
En résumé, l’utilisation consiste à immerger la pompe dans l’eau à la profondeur requise, raccorder le tuyau de refoulement, fixer le filin de suspension, brancher la pompe à une prise électrique conforme, et laisser la pompe fonctionner automatiquement en assurant que les conditions d’eau et d’installation sont respectées.
Pour le pompage, la pompe est immergée dans l’eau par son filin de suspension, sans que le câble d’alimentation ne subisse de traction. La pompe démarre dès la mise sous tension. Pour la référence 1499, une phase de purge d’environ 60 secondes est nécessaire après immersion avant la mise en marche effective.
Le fonctionnement automatique s’appuie sur un clapet anti-retour intégré qui maintient la pression dans le tuyau. La pompe s’arrête automatiquement lorsqu’il n’y a plus d’eau à pomper et redémarre dès que l’eau est de nouveau disponible. Un système de contrôle du débit éteint la pompe en cas d’absence d’eau à aspirer, avec un cycle de fonctionnement par séquences (30 secondes marche, 5 secondes arrêt, répété plusieurs fois). En cas de fuite sur le côté refoulement, la pompe se met en marche et s’arrête rapidement plusieurs fois ; si ce phénomène se produit plus de 7 fois en 2 minutes, la pompe se met hors fonction jusqu’à ce qu’elle soit débranchée puis rebranchée.
La pompe doit aspirer uniquement de l’eau douce non chargée, et ne doit pas être utilisée pour transporter de l’eau salée, souillée, ou contenant des matières corrosives, inflammables ou explosives. La température maximale de l’eau ne doit pas dépasser 35 °C.
En cas de fonctionnement non conforme, par exemple si la pompe ne refoule pas, il est conseillé de vérifier que la conduite de refoulement est ouverte, de nettoyer le socle d’aspiration, de s’assurer que le niveau d’eau est suffisant (au moins 15 cm de profondeur d’immersion), et de vérifier l’état du clapet anti-retour. Si la pompe s’arrête pendant le fonctionnement, il faut vérifier que le disjoncteur thermique ne s’est pas déclenché (lié à une surchauffe), que la température de l’eau est inférieure à 35 °C, que l’alimentation électrique est correcte, et que le socle d’aspiration n’est pas obstrué.
Le nettoyage du socle d’aspiration et du tamis doit être effectué régulièrement en dévissant les vis, retirant le tamis, nettoyant les éléments, puis en remontant le tout.
La pompe est destinée à une utilisation privée dans les jardins domestiques et de loisirs, pour puiser l’eau dans des puits, forages (à partir de 10 cm de diamètre), citernes et autres réservoirs d’eau, ainsi que pour faire fonctionner des appareils et systèmes d’arrosage.
En résumé, l’utilisation consiste à immerger la pompe dans l’eau à la profondeur requise, raccorder le tuyau de refoulement, fixer le filin de suspension, brancher la pompe à une prise électrique conforme, et laisser la pompe fonctionner automatiquement en assurant que les conditions d’eau et d’installation sont respectées.
Nous vous informons que les produits GARDENA possède à l'intitial d'une garantie de 2 ans à partir de la date de facturation du produit.
Votre produit a moins de deux ans et est tombé en panne ?
Merci de suivre la procédure suivante : Pour les produits dont la valeur est inférieure à 80€ TTC, merci d'utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) pour nous faire parvenir les documents suivants :
- photo de la plaque signalétique du produit,
- la facture d'achat
- un descriptif de la panne dans un premier temps
Une fois ces éléments reçus et vérifiés, il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE.
Pour les autres produits électroportatifs: nous faire parvenir également votre demande SAV, par le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), un bon de transport vous sera alors remis pour que votre article soit envoyé en centre d'expertise.
HUSQVARNA - GARDENA FLYMO
9/11ALLEE DES PIERRES MAYETTES
92635 - GENNEVILLIERS
France
service.commercial.ouest@husqvarnagroup.
Questions produits
Quels sont les critères techniques essentiels à vérifier pour choisir cette pompe de forage ?
La pompe immergée 5500/5 inox GARDENA offre une puissance nominale de 850 W, un débit maximal de 5500 l/h et une hauteur manométrique de 45 m. Elle est conçue pour une profondeur d’immersion maximale de 19 m et un diamètre de forage à partir de 100 mm. Son corps inox garantit une robustesse adaptée aux conditions d’utilisation en forage.
Comment assurer une installation correcte de la pompe dans un puits ou une citerne ?
La pompe doit être immergée dans l’eau à une profondeur minimale de 15 cm pour assurer le refoulement. Sans base, elle doit être fixée à au moins 50 cm du sol pour éviter l’aspiration de dépôts. Avec la base montée (utilisation en citerne), elle peut être posée directement sur le sol. Le filin de suspension doit être fixé à l’extérieur du puits, et le câble d’alimentation attaché au filin avec des colliers en cas de puits profonds.
Quels sont les dispositifs de sécurité intégrés pour protéger la pompe en fonctionnement ?
La pompe est équipée d’un clapet anti-retour intégré qui maintient la pression dans le tuyau et empêche le reflux d’eau. Un système de contrôle du débit arrête automatiquement la pompe en cas d’absence d’eau, avec un cycle de fonctionnement par séquences. En cas de fuite côté refoulement, la pompe se met hors fonction après plusieurs tentatives de redémarrage. Un disjoncteur thermique protège contre la surchauffe, arrêtant la pompe si nécessaire.
Quelles sont les limites d’utilisation liées à la nature de l’eau pompée ?
Cette pompe est conçue pour aspirer uniquement de l’eau douce non chargée. Il est interdit de l’utiliser pour pomper de l’eau salée, souillée, ou contenant des matières corrosives, inflammables ou explosives. La température maximale de l’eau ne doit pas dépasser 35 °C.
Quels sont les éléments à vérifier en cas de dysfonctionnement ou de baisse de performance ?
En cas de non-refoulement, il convient de vérifier que la conduite de refoulement est ouverte, que le socle d’aspiration et le tamis ne sont pas bouchés, que le niveau d’eau est suffisant (au moins 15 cm), et que le clapet anti-retour fonctionne correctement. Si la pompe s’arrête, il faut contrôler le disjoncteur thermique, la température de l’eau, l’alimentation électrique et l’état du socle d’aspiration.
