POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 2.2KW DN80 - RENSON - 102758
Référence : U003102758
Découvrez POMPE RELEVAGE DILACERATRICE HORIZONTALE 380V 2.2KW DN80 - RENSON - 102758 disponible à l'achat
- Idéale pour le pompage d'eaux chargées
- Conception robuste en fonte et acier inoxydable
- Fonctionnement en immersion pour un meilleur refroidissement
- Débit maximal de 1500 l/min pour une efficacité optimale
- Accessoires recommandés pour une installation simplifiée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

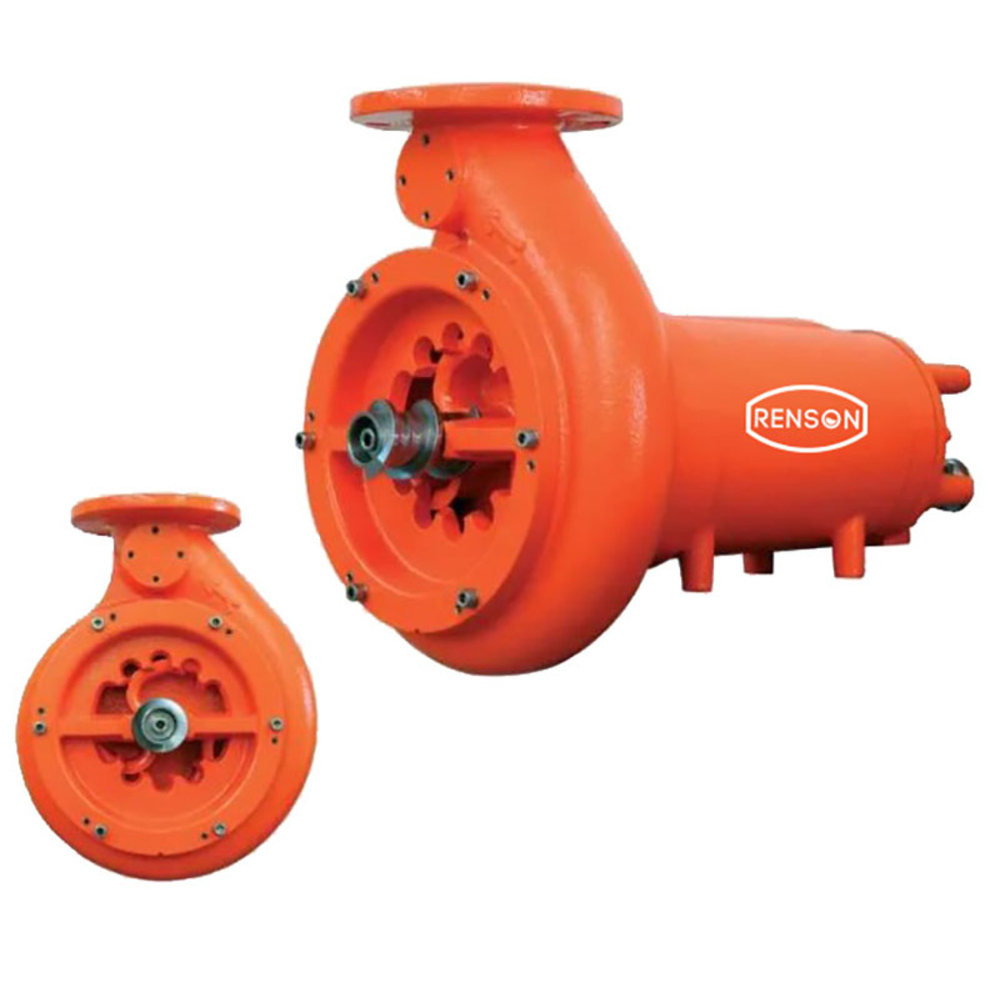

La pompe de relevage dilacératrice horizontale 380V 2.2KW DN80 de RENSON est spécialement conçue pour le pompage d’eaux chargées, notamment dans les applications agricoles telles que l’élevage.
Elle assure un déplacement efficace des lisiers chargés de particules solides et boueuses grâce à son plateau dilacérateur qui broie toutes les particules dès leur entrée dans la pompe.
Cette pompe fonctionne en immersion complète, ce qui garantit un refroidissement optimal du moteur.
Elle supporte une température maximale du liquide pompé de 40°C et une profondeur d’immersion jusqu’à 20 mètres.
La pompe accepte une granulométrie maximale de 28 mm et un taux de matière sèche jusqu’à 12%, avec un pH du liquide pompé compris entre 5 et 12.
Le moteur triphasé IE1, d’une puissance de 2,20 kW et d’une tension de 380 V, est protégé par trois sondes thermiques intégrées dans le bobinage qui déclenchent une coupure au-delà de 132°C.
Il tourne à une vitesse de 1 450 tours par minute avec un couplage en étoile (Y).
La construction robuste comprend un corps en fonte et un arbre moteur en acier inoxydable, ainsi qu’une garniture mécanique en carbure de silicium côté hydraulique et une garniture mécanique côté moteur.
La pompe est livrée avec 10 mètres de câble d’alimentation, mais nécessite une protection thermique additionnelle et un support pour une installation optimale.
Ses caractéristiques techniques détaillées sont les suivantes :

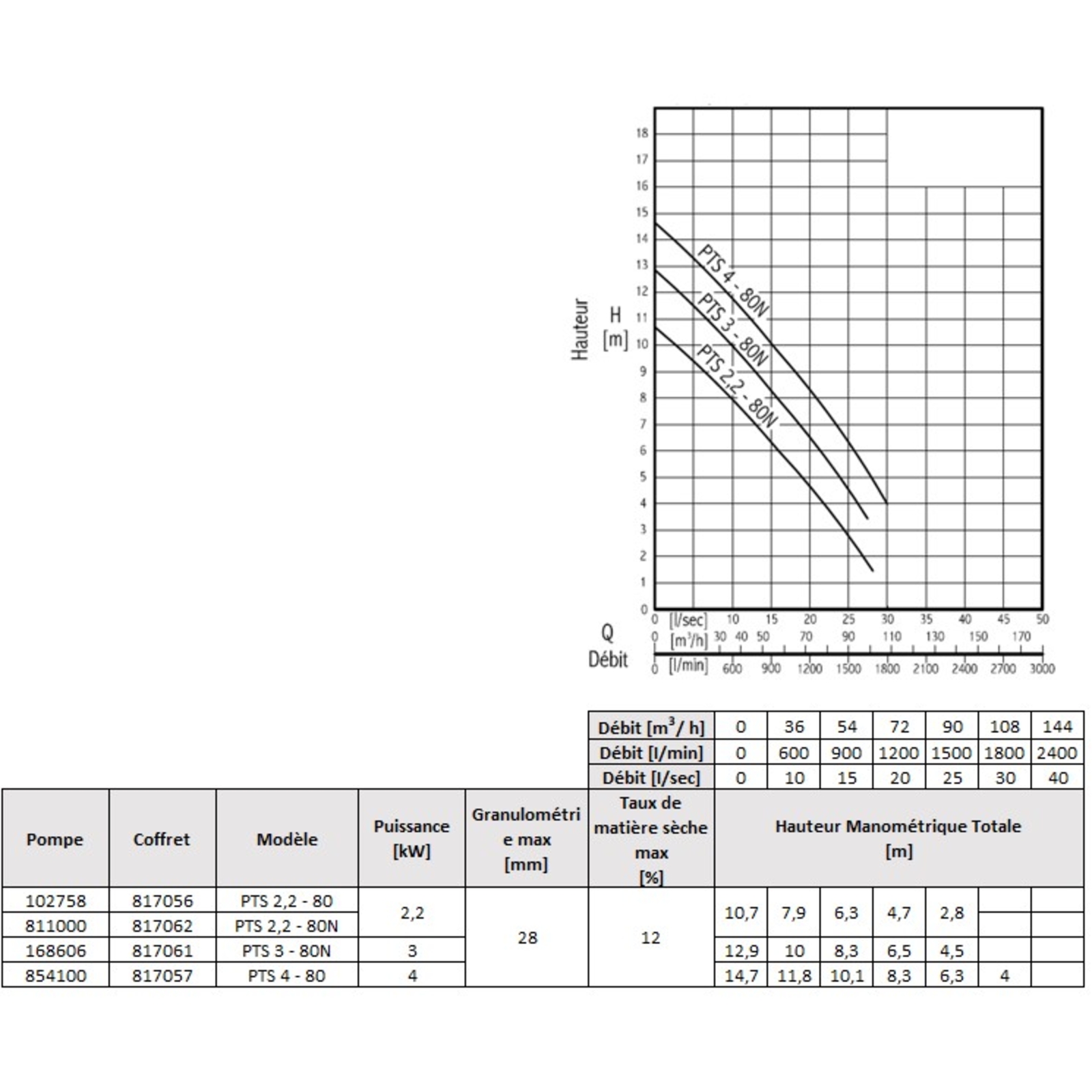

- Hauteur manométrique maximale (HMT) : 10,70 mètres
- Débit maximal : 1 500 litres par minute
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12%
- Dimensions : hauteur 686 mm, largeur 403 mm, longueur 327 mm
- Poids : 74 kg
La pompe est conçue pour un usage intensif et doit impérativement fonctionner en immersion complète pour assurer le refroidissement du moteur.
Elle est adaptée au pompage d’eaux chargées de particules solides et matières boueuses, comme le lisier en élevage.
Le liquide pompé doit avoir un pH compris entre 5 et 12.
Le corps de pompe est équipé d’un plateau dilacérateur en fonte, permettant de broyer les particules solides dès leur entrée.
Pour l’installation, il est recommandé d’utiliser des accessoires spécifiques tels que des colliers de serrage en acier zingué, des tuyaux à lisier de diamètre 80 mm, des kits de raccordement galvanisés, des châssis de soutien en galvanisé pour pompe DN80, des coffrets de commande adaptés, ainsi que des sondes de niveau à lisier.
La pompe est livrée sans raccord, joint ni support, qui doivent être prévus séparément.
Les conditions d’utilisation précisent que la pompe ne doit pas être utilisée avec des liquides contenant du sable en suspension ou des solides durs, ni dans des zones à risque d’explosion.
Le nombre maximal de démarrages par heure est limité à 10.
En cas d’utilisation avec des liquides à densité supérieure à 1,1 kg/dm³, il est conseillé de consulter le service technique RENSON.
Le manuel d’installation et d’entretien fourni détaille les procédures de montage, de réglage hydraulique, de contrôle et de maintenance, notamment la vidange d’huile recommandée toutes les 5 000 à 7 000 heures de fonctionnement.
La pompe est conforme aux normes CE et aux directives européennes en vigueur, notamment la directive machines 2006/42/CE.
Elle est conçue pour un usage professionnel dans le secteur agricole et les installations de traitement et transfert de liquides chargés.
Enfin, pour garantir la longévité et la sécurité d’utilisation, il est essentiel de respecter les consignes d’installation, de contrôle électrique, de maintenance préventive et de protection thermique décrites dans le manuel.
Le produit est livré avec une déclaration de conformité et répond aux exigences des normes de sécurité environnementales.
Cette pompe fonctionne en immersion complète, garantissant ainsi le refroidissement du moteur. Elle accepte une granulométrie maximale de 28 mm et un taux de matière sèche pouvant atteindre 12 %. La température maximale du liquide pompé est de 40°C, avec une profondeur d'immersion possible jusqu'à 20 mètres. La plage de pH du liquide est comprise entre 5 et 12.
Elle est équipée d’un plateau dilacérateur qui broie les particules dès leur entrée dans la pompe, assurant un pompage efficace et sans obstruction. Le moteur triphasé IE1, bobiné en 380 V - 50 Hz, est protégé par trois sondes thermiques incorporées dans le bobinage, garantissant une protection au-delà de 132°C. Le rotor à cage d'écureuil tourne à 1 450 tours par minute. L'indice de protection est IP68, classe F.
La construction robuste associe une pompe en fonte avec un arbre moteur en acier inoxydable. La garniture mécanique est en carbure de silicium côté hydraulique et mécanique côté moteur. La pompe est livrée avec 10 mètres de câble.
Caractéristiques techniques principales :
- Hauteur manométrique totale (HMT) maximale : 10,70 mètres
- Débit maximal : 1 500 l/min
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 12 %
- Modèle : PTS 80
- Tension : 380 V triphasé
- Puissance : 2,20 kW
- Ampérage : 4,90 A
- Vitesse de rotation : 1 450 tours/minute
- Couplage : Y
- Diamètre nominal de refoulement (DNR) : 80 mm (3 pouces)
- Dimensions : hauteur 686 mm, largeur 403 mm, longueur 327 mm
- Poids : 74 kg
Pour une installation optimale, il est conseillé de prévoir une protection thermique et/ou une protection contre le manque d’eau ainsi qu’un support adapté. Des accessoires complémentaires sont recommandés, tels que colliers de serrage, tuyaux à lisier, kits de raccordement, châssis de soutien et coffrets de commande.
Cette pompe est adaptée à un usage intensif et garantit une grande durabilité grâce à ses matériaux de qualité et à sa conception technique avancée. Elle est également disponible sur demande avec un revêtement spécifique en nickel pour des applications avec farine de paille ou liquides acides.
- type de roue : dilacératrice
- hmt max : 10,70 mètres
- débit max : 1500 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 12 %
- modèle : pts 80
- tension : 380 v
- puissance : 2,20 kW
- ampérage : 4,90 A
- tour/min : 1450
- couplage : y
- dnr : 80
- hauteur : 686 mm
- largeur : 403 mm
- longueur : 327 mm
- poids : 74 kg
- pompe à plateau dilacérateur en fonte
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique
- garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur ie1 triphasé bobinage 380 v - 50 hz
- rotor à cage d'écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
- indice de protection ip68 - classe f
- fonctionnement en immersion complète
- température maximale du liquide pompé : 40°C
- profondeur d'immersion maximale : 20 mètres
- plage de pH du liquide pompé : 5 à 12
Le principe d’utilisation repose sur un plateau dilacérateur qui broie les particules solides dès leur entrée dans la pompe, permettant ainsi un pompage efficace sans obstruction. La pompe accepte une granulométrie maximale de 28 mm et un taux de matière sèche pouvant atteindre 12 %. La température du liquide pompé ne doit pas dépasser 40°C, et la profondeur d’immersion maximale est de 20 mètres.
Pour garantir un fonctionnement optimal, la pompe doit être installée avec une protection thermique et/ou une protection contre le manque d’eau, ainsi qu’un support adapté. Le sens de rotation doit être vérifié avant la mise en marche, car un mauvais sens de rotation entraîne une perte de débit et une surcharge moteur.
La pompe est destinée à relever des eaux chargées dans des applications agricoles, notamment élevage, et à pomper des liquides avec un pH compris entre 5 et 12. Elle est adaptée à un usage intensif dans ces conditions.
En cas de dysfonctionnement, des contrôles simples doivent être effectués côté utilisateur : vérifier l’alimentation électrique, le bon branchement des sondes thermiques, l’absence de blocage de la roue, et le bon sens de rotation. Si la pompe ne démarre pas, tourne mais se surcharge, ne restitue pas le débit ou ne fonctionne pas en automatique, il convient de suivre les procédures de contrôle indiquées (par exemple vérifier les fusibles, les connexions, les clapets, le niveau des liquides, etc.).
Le rendement attendu est un pompage efficace des eaux chargées sans obstruction grâce au broyage des particules solides, avec un débit maximal et une hauteur de refoulement conforme aux caractéristiques techniques (jusqu’à 10,7 mètres de hauteur manométrique).
L’installation peut être réalisée avec un pieu immergé et un coulisseau, permettant la descente et la remontée de la pompe, avec un réglage précis du positionnement et un contrôle régulier de la chaîne de sécurité, du câble électrique et de la liberté de glissement de la pompe.
Enfin, la pompe doit être entretenue régulièrement, notamment par des contrôles mensuels de la tension, du bruit, des vibrations, et de l’équilibre des phases électriques. La vidange de l’huile doit être réalisée toutes les 5000 à 7000 heures selon les conditions d’utilisation, en respectant les quantités et types d’huile recommandés.
Ainsi, l’utilisation de la pompe consiste en une installation en immersion complète dans des liquides chargés, un contrôle rigoureux du sens de rotation et des protections électriques, un entretien régulier, et un réglage précis du système de fixation et de relevage pour assurer un pompage efficace et durable dans les contextes agricoles.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de pompage de cette pompe dilacératrice ?
La pompe offre un débit maximal de 1500 litres par minute, avec une hauteur manométrique totale (HMT) maximale de 10,70 mètres, ce qui permet un pompage efficace des eaux chargées.
Quels types de matières la pompe peut-elle traiter ?
Elle accepte une granulométrie maximale de 28 mm et un taux de matière sèche allant jusqu'à 12 %, ce qui la rend adaptée au pompage de lisiers chargés de particules solides et boueuses.
Comment la pompe garantit-elle la protection et la durabilité de son moteur ?
Le moteur triphasé de 2,2 kW est protégé par des sondes thermiques et fonctionne en immersion complète pour assurer un refroidissement optimal, avec une température maximale de l'eau admise de 40°C.
Quels matériaux composent la pompe pour assurer sa robustesse ?
La pompe est construite en fonte pour le corps et en acier inoxydable pour l'arbre, ce qui garantit une résistance élevée à l'usure et une durabilité adaptée aux conditions exigeantes du pompage d'eaux chargées.
Quels accessoires sont recommandés pour l'installation de cette pompe ?
Pour faciliter l'installation, il est conseillé d'utiliser des colliers de serrage, des tuyaux à lisier et un châssis de soutien, optimisant ainsi la mise en œuvre et la stabilité de la pompe sur site.
