POMPE RELEVAGE TRI FONTE ROUE MONOCANALE 3KW DN100 SUR SOCLE - RENSON - 111048

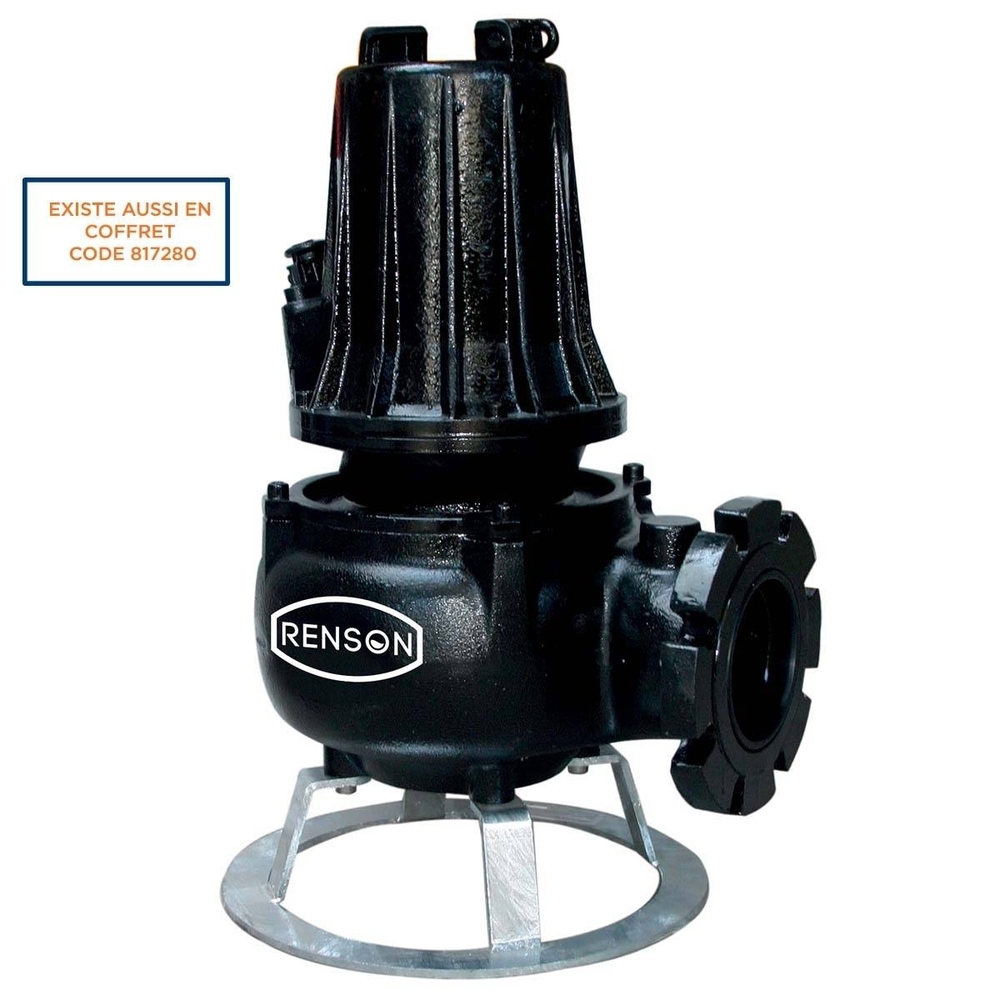

La pompe de relevage tri fonte à roue monocanale 3 kW DN100 sur socle RENSON (réf. 111048) est une électropompe submersible conçue pour le pompage intensif de liquides clairs et d’eaux usées.

Elle offre un débit maximal de 2 160 l/min (soit 129,8 m³/h) et une hauteur manométrique totale (HMT) de 14 mètres, ce qui garantit des performances optimales dans diverses applications professionnelles, industrielles et agricoles, notamment dans les usines de traitement d’eaux, les installations industrielles et les fermes d’élevage.
Cette pompe fonctionne avec un moteur triphasé de 3 kW à 1 450 tours/minute, alimenté en 380-400 V ±5 % et 50 Hz ±2 %, avec un ampérage de 7 A.
Le liquide pompé peut avoir une température maximale de 40°C, avec une immersion complète de la pompe jusqu’à 20 mètres de profondeur.
Elle supporte une densité de liquide maximale de 1,1 kg/dm³ et une granulométrie maximale de 75 mm, avec un taux de matière sèche jusqu’à 5 %.

La construction robuste utilise principalement de la fonte GG20 pour le corps de pompe, la volute, le carter moteur, la bride support de roulement et la roue monocanale.
L’arbre moteur est en acier inoxydable AISI 420, la poignée en AISI 416, et le presse-étoupe en acier inoxydable AISI 316 moulé sous pression.
La pompe est équipée d’une double garniture mécanique assurant une étanchéité parfaite, avec des garnitures côté moteur en céramique/graphite et côté turbine en carbure de silicium.
Le refroidissement du moteur asynchrone 4 pôles à rotor cage écureuil est assuré par immersion dans le liquide pompé.
La pompe bénéficie d’une protection thermique intégrée, d’un capteur d’humidité de série et d’un indice de protection IP68 garantissant une étanchéité optimale en immersion.
La classe d’isolation du stator est F.

Ses dimensions sont les suivantes : hauteur 586 mm, largeur 338 mm, longueur 864 mm, pour un poids de 75,5 kg.
Le modèle est référencé A4-100 avec un diamètre nominal de raccordement DN100 PN16.

Pour l’installation, la pompe peut être montée en installation fixe immergée avec système d’accouplement rapide sur pied d’assise, facilitant la maintenance et le contrôle sans intervention dans la cuve.
Elle peut également être utilisée en installation mobile immergée.
La conduite de refoulement doit être conforme aux normes en vigueur, avec une protection contre le gel et un siphon anti-reflux.

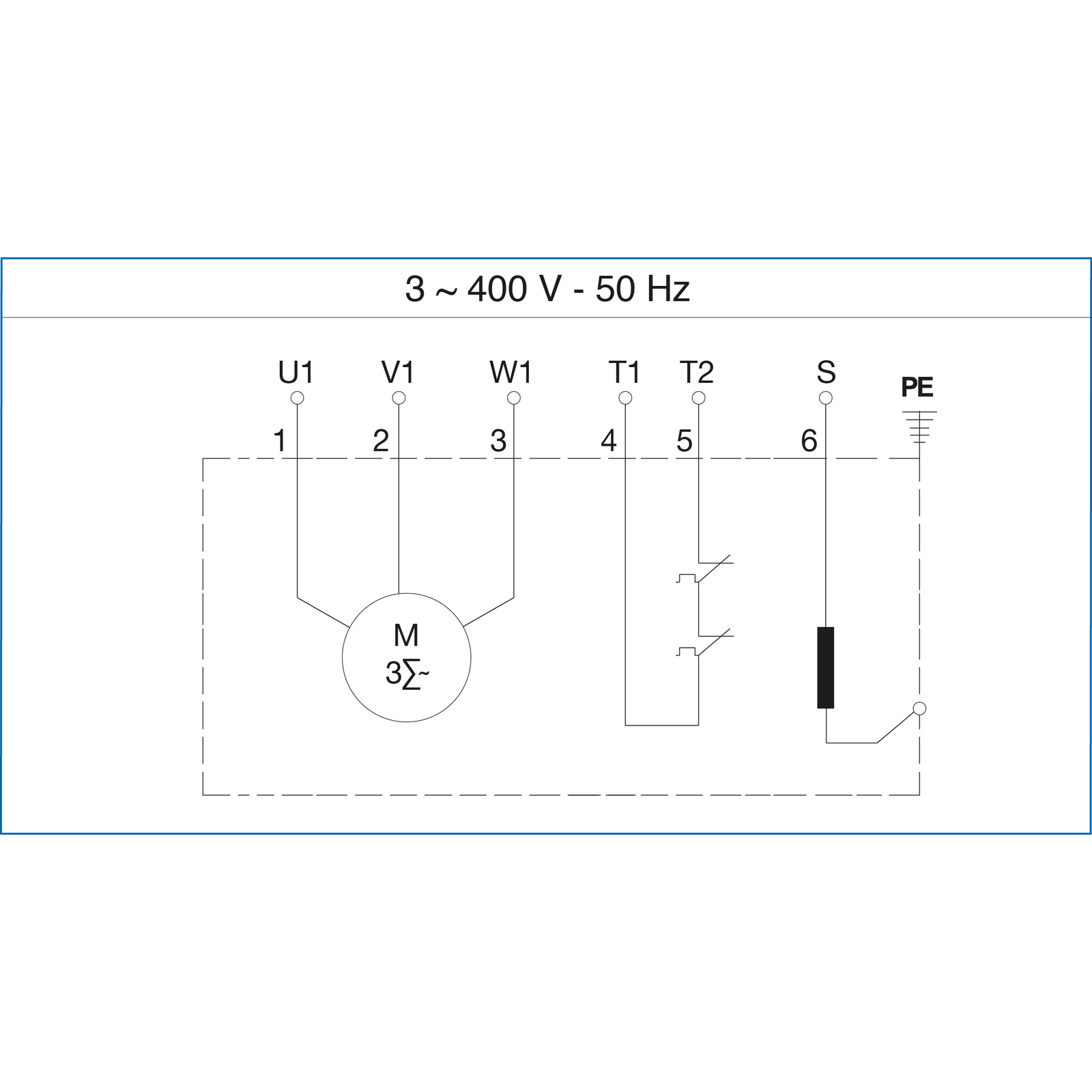

Le raccordement électrique doit être réalisé par un professionnel, en respectant les normes de sécurité et en assurant une protection contre la surcharge grâce à un dispositif thermique.

La pompe est conçue pour un usage intensif et professionnel, avec une grande fiabilité même en présence de fibres et de corps solides en suspension grâce à une roue monocanale ouverte avec coupe-fibre intégré.
Elle supporte un nombre maximal de démarrages de 15 par heure.

Le stockage doit se faire dans un endroit frais et sec, en position verticale, avec un entretien régulier notamment par rotation manuelle de la turbine pour éviter le collage des garnitures mécaniques.
Un contrôle périodique est recommandé après 2 000 heures de fonctionnement ou au moins une fois par an, avec des vérifications spécifiques à effectuer par un personnel qualifié.

La pompe est conforme aux normes CE et aux directives européennes applicables aux machines, basse tension et compatibilité électromagnétique.
Elle répond aux normes CEI EN 60335-1, EN 60335-2-41, ISO 9906, ainsi qu’aux normes de compatibilité électromagnétique EN 55014 et EN 61000.

Enfin, la pompe est livrée avec un câble électrique H07-RN-F de 10 mètres, et des accessoires conseillés sont disponibles (kit accessoires, corde avec écrou de serrage, pied d’assise DN100 PN16, tuyau EPDM).

Cette pompe allie robustesse, performance et fiabilité pour répondre aux exigences des applications de relevage d’eaux usées et liquides clairs dans des environnements professionnels variés.

• type de roue : roue monocanale
• hmt max : 14 mètres
• débit max : 2160 l/min
• granulométrie max : 75 mm
• taux de matière sèche max : 5 %
• modèle : A4-100
• tension : 380 V
• ampérage : 7 A
• tour/min : 1450
• dnr : 100
• hauteur : 586 mm
• largeur : 338 mm
• longueur : 864 mm
• poids : 75,50 kg
• puissance : 3 kW
• température maximale du liquide : 40°C
• profondeur d'immersion maximale : 20 mètres
• plage de pH autorisée : 6-10
• densité de liquide maximum : 1,1 kg/dm3
• construction : corps, couvercle, carter moteur, bride support de roulement, roue monocanale en fonte GG20
• arbre moteur en acier inoxydable AISI 420
• poignée en acier inoxydable AISI 416
• double garniture mécanique (côté moteur en céramique/graphite, côté turbine en carbure de silicium)
• presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• capteur d'humidité intégré
• moteur asynchrone 4 pôles avec rotor cage écureuil
• protection thermique intégrée
• classe d'isolation du stator : F
• indice de protection : IP 68

Cette pompe de relevage fonctionne immergée dans le liquide à pomper, qui assure le refroidissement du moteur. Elle doit être installée par du personnel qualifié, en veillant à ce que la cuve d’aspiration soit adaptée au volume de liquide utile, avec une aspiration placée au point le plus bas et sans turbulence générant de l’air dans la pompe. La conduite de refoulement doit être équipée d’un siphon anti-reflux et protégée contre le gel, avec un débit adapté au liquide pompé.

Le démarrage de la pompe nécessite la vérification des branchements électriques, du sens de rotation correct de la turbine (sens inverse des aiguilles d’une montre vu de l’aspiration), du bon montage du clapet de retenue et de la fixation de la pompe sur son socle. L’installation peut être fixe avec un système d’accouplement rapide sur pied d’assise, permettant un retrait aisé pour contrôle et entretien, ou mobile immergée.

La pompe est utilisée pour pomper et vidanger des liquides clairs ou des eaux usées, dans des contextes professionnels tels que les usines de traitement d’eaux, les installations industrielles et les exploitations agricoles. Elle accepte des liquides contenant des fibres et des corps solides jusqu’à 75 mm de granulométrie, avec un pH compris entre 6 et 10, une température maximale de 40 °C et une densité maximale de 1,1 kg/dm³.

En cas de bulle d’air dans la volute, il est nécessaire de sortir et replonger la pompe plusieurs fois pour évacuer l’air. Pendant le transport, la pompe doit être manipulée avec précaution en utilisant les fixations prévues et non par le câble électrique.

Pour le stockage, la pompe doit être placée verticalement dans un endroit frais et sec, avec un entretien régulier incluant une mise en marche mensuelle si elle est inactive. Lors du stockage prolongé, la turbine doit être tournée manuellement tous les deux mois pour éviter le collage des garnitures mécaniques.

Le nettoyage de la pompe après usage, notamment pour la version mobile, se fait avec un jet d’eau propre. Pour une installation fixe, il est conseillé de vérifier régulièrement le fonctionnement des interrupteurs de niveau, en simulant des cycles de marche/arrêt.

Le contrôle périodique de la pompe doit être réalisé par du personnel qualifié, avec une première vérification après la première semaine de fonctionnement puis au moins une fois par an ou toutes les 2000 heures de marche. En cas de dysfonctionnement, il convient de vérifier les branchements, les protections thermiques, le sens de rotation, l’état des garnitures mécaniques et la présence éventuelle d’air dans la volute.

Ainsi, l’utilisation de cette pompe implique une installation conforme, une mise en service vérifiée, un entretien régulier et des contrôles périodiques pour garantir un fonctionnement adapté aux applications professionnelles de pompage intensif.
