POMPE TRI FONTE NORMALISEE 11KW - CM40-250B - RENSON - 110904
Référence : U003110904
Découvrez POMPE TRI FONTE NORMALISEE 11KW - CM40-250B - RENSON - 110904 disponible à l'achat
Les points clés
- Construction robuste en fonte et acier inoxydable
- Durabilité accrue grâce à la garniture mécanique céramique
- Fonctionnement sur moteur triphasé IP55 de classe F
- Conforme à la norme EN 733 pour diverses applications
- Installation flexible avec aspiration vers le bas
2 105,90 € TTC 1 754,92 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

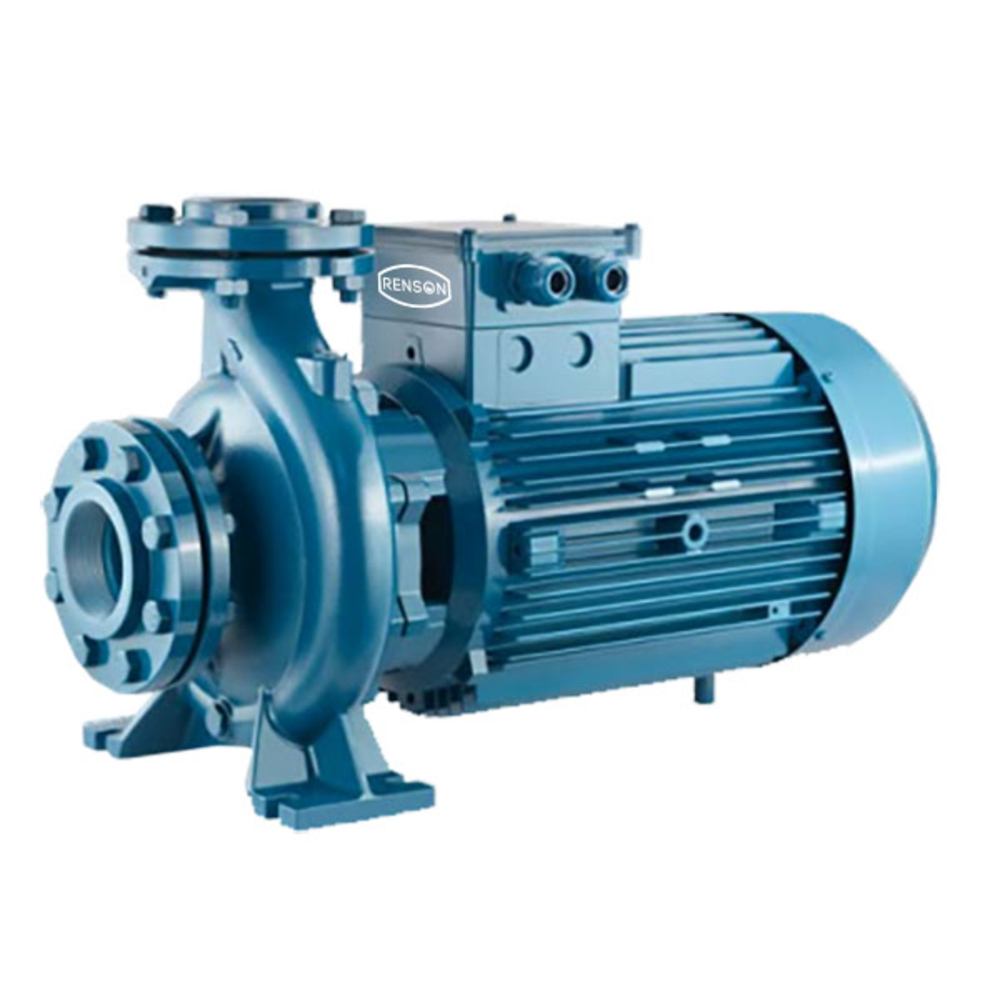

La pompe tri fonte normalisée 11 kW CM40-250B de RENSON est une pompe centrifuge monobloc à axe horizontal, conçue pour un usage intensif dans le pompage et le transfert d’eaux claires.
Elle est fabriquée conformément à la norme EN 733, garantissant une qualité standardisée et une grande fiabilité.
Le corps de pompe, le support moteur et la turbine sont en fonte, assurant robustesse et durabilité.
L’arbre moteur est en acier inoxydable AISI 304, tandis que la garniture mécanique est composée de céramique graphite-NBR et acier AISI 304, offrant une résistance accrue à l’usure.
Le moteur triphasé est protégé IP55 avec une classe d’isolation F, permettant un fonctionnement fiable même dans des conditions exigeantes.
Cette pompe peut supporter des liquides jusqu’à 90 °C et une pression maximale de 7,37 bar selon la fiche technique, avec un débit maximal de 650 L/min et une hauteur manométrique totale (HMT) maximale de 73,7 mètres.
Elle fonctionne sous une tension de 400 V, avec un ampérage de 22,3 A, une puissance nominale de 11 kW (15 HP) et tourne à 2900 tours par minute.
Le poids de l’appareil est de 98,5 kg.
La pompe est adaptée à de nombreuses applications telles que l’approvisionnement en eau, les installations de pressurisation, les systèmes anti-incendie, le refroidissement, le chauffage, l’irrigation ainsi que des usages agricoles et industriels légers.
Elle est conçue pour pomper des eaux claires issues de sources peu profondes (puits, citernes, réservoirs, plans d’eau) avec une profondeur d’aspiration ne dépassant pas 7 mètres.
L’installation se fait hors de l’eau, avec une aspiration vers le bas, offrant une grande flexibilité.
Pour assurer un fonctionnement optimal, il est conseillé d’utiliser un coffret de sécurité manque d’eau.
La pompe doit être installée dans un environnement bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et avec un tracé ascendant pour éviter les poches d’air, tandis que la tuyauterie de refoulement doit être équipée d’une soupape de rétention et d’une soupape de régulation pour contrôler le débit et la pression.
La connexion électrique doit être réalisée par un professionnel, en respectant les normes locales, avec une protection adaptée (interrupteur magnétothermique et différentiel).
Avant démarrage, il est nécessaire de remplir complètement la pompe et la tuyauterie d’aspiration pour éviter le fonctionnement à sec, qui pourrait endommager l’appareil.
La pompe doit tourner dans le sens des aiguilles d’une montre vue côté clapet.
En termes de maintenance, la pompe ne nécessite pas d’entretien particulier mais il est recommandé de vider complètement le corps de pompe et la tuyauterie en cas de risque de gel ou d’arrêt prolongé.
Les interventions sur les composants hydrauliques doivent être réalisées par un expert, en utilisant des pièces identiques aux composants d’origine.
Cette pompe est conforme aux directives européennes 2006/42/CE (Directive Machines), 2014/68/UE (Directive équipements sous pression), 2014/35/UE (Directive basse tension), ainsi qu’aux normes NF EN 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN 50525-1:2011 et NF EN 60529:1992/A1:2000 garantissant la sécurité et la qualité du produit.
En résumé, la pompe tri fonte normalisée 11 kW CM40-250B de RENSON est une solution robuste, fiable et polyvalente, adaptée à des usages intensifs dans des environnements domestiques, agricoles et industriels légers.
Sa construction en fonte et acier inoxydable, son moteur triphasé IP55, sa garniture mécanique en céramique graphite et sa conformité aux normes européennes en font un équipement performant et durable.
La pompe tri fonte normalisée 11 kW CM40-250B de RENSON est une pompe centrifuge monobloc à axe horizontal, conçue pour un usage intensif dans le pompage et le transfert d’eaux claires. Elle est fabriquée conformément à la norme EN 733 et largement utilisée dans des applications variées telles que l’approvisionnement en eau, la pressurisation, la lutte anti-incendie, le refroidissement, le chauffage, l’irrigation ainsi que dans les secteurs agricole et industriel.
Le corps de pompe, le support moteur et la turbine sont en fonte, garantissant robustesse et durabilité. L’arbre moteur est en acier inoxydable AISI 304, tandis que la garniture mécanique est réalisée en céramique graphite-NBR, assurant une excellente étanchéité et une résistance accrue à l’usure. La pompe fonctionne avec un moteur triphasé de classe F, doté d’un indice de protection IPX5, capable de supporter des températures ambiantes de -10 à +90 °C.
Elle est conçue pour pomper des eaux claires à partir de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau, avec une profondeur d’aspiration maximale de 7 mètres. La pompe aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre.
Les caractéristiques techniques principales sont les suivantes :
- Débit maximal : 650 L/min
- Hauteur manométrique totale (HMT) maximale : 73,7 mètres
- Pression maximale : 7,37 bar
- Diamètre nominal aspiration (DNA) : 2’’1/2
- Diamètre nominal refoulement (DNR) : 1’’1/2
- Tension : 400 V
- Puissance : 13,8 kW (15 HP)
- Puissance nominale : 11 kW
- Ampérage : 22,3 A
- Vitesse de rotation : 2900 tr/min
- Poids : 98,5 kg
Cette pompe est robuste, facile à installer et fiable pour les applications domestiques, agricoles ou industrielles légères. Elle est adaptée aux systèmes nécessitant une pression stable et une résistance à une utilisation intensive.
Elle bénéficie d’une garantie de 2 ans.
Le corps de pompe, le support moteur et la turbine sont en fonte, garantissant robustesse et durabilité. L’arbre moteur est en acier inoxydable AISI 304, tandis que la garniture mécanique est réalisée en céramique graphite-NBR, assurant une excellente étanchéité et une résistance accrue à l’usure. La pompe fonctionne avec un moteur triphasé de classe F, doté d’un indice de protection IPX5, capable de supporter des températures ambiantes de -10 à +90 °C.
Elle est conçue pour pomper des eaux claires à partir de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau, avec une profondeur d’aspiration maximale de 7 mètres. La pompe aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre.
Les caractéristiques techniques principales sont les suivantes :
- Débit maximal : 650 L/min
- Hauteur manométrique totale (HMT) maximale : 73,7 mètres
- Pression maximale : 7,37 bar
- Diamètre nominal aspiration (DNA) : 2’’1/2
- Diamètre nominal refoulement (DNR) : 1’’1/2
- Tension : 400 V
- Puissance : 13,8 kW (15 HP)
- Puissance nominale : 11 kW
- Ampérage : 22,3 A
- Vitesse de rotation : 2900 tr/min
- Poids : 98,5 kg
Cette pompe est robuste, facile à installer et fiable pour les applications domestiques, agricoles ou industrielles légères. Elle est adaptée aux systèmes nécessitant une pression stable et une résistance à une utilisation intensive.
Elle bénéficie d’une garantie de 2 ans.
- débit max : 650 L/min
- hmt max : 73,70 mètres
- pression max : 7,37 bar
- modèle : CM40/250B
- dna : 2''1/2
- dnr : 1''1/2
- tension : 400 V
- puissance nominale : 11 kW
- puissance absorbée : 15 HP
- ampérage : 22,30 A
- poids : 98,50 kg
- tour/min : 2900
- corps de pompe : fonte
- turbine : fonte
- température ambiante : -10 à +90 °C
- degré de protection : IPX5
- classe d'isolation : F
- garniture mécanique : céramique-graphite-NBR et acier AISI 304
- usage : intensif
La pompe centrifuge monobloc à axe horizontal s'utilise pour le pompage et le transfert d’eaux claires provenant de sources peu profondes telles que puits, citernes, réservoirs ou plans d’eau. Installée hors de l’eau, elle aspire le liquide pour l’acheminer vers un réseau d’arrosage, un système d’alimentation domestique ou autre.
Pour son fonctionnement, la pompe doit être remplie complètement de liquide avant démarrage afin d’éviter le fonctionnement à sec. Le liquide pompé doit être maintenu en circulation pour éviter toute surchauffe, notamment en évitant de faire fonctionner la pompe avec le refoulement complètement fermé pendant plus de 2 à 3 minutes. La pompe doit tourner dans le sens des aiguilles d’une montre vue côté moteur.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et avec un tracé ascendant vers la pompe pour éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage. L’extrémité du tuyau d’aspiration doit être immergée à une profondeur d’au moins deux fois le diamètre du tuyau. Une soupape de fond avec crépine est recommandée, ou une soupape de rétention pour les pompes auto-amorçantes.
La tuyauterie de refoulement doit comporter une soupape de rétention en amont et une soupape de régulation en aval pour contrôler la portée et la pression. Pour des hauteurs d’amorçage élevées (entre 5 et 9 m), un segment droit vertical d’au moins 1 m est nécessaire sur le tuyau de refoulement.
La pompe est destinée à un usage intensif dans des applications domestiques, agricoles ou industrielles légères, avec une profondeur d’aspiration maximale de 7 mètres. Elle doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
Le démarrage doit être effectué après vérification de la rotation libre de l’arbre moteur et remplissage complet du corps de pompe et du tuyau d’aspiration. En cas de fonctionnement non conforme, notamment si la pompe fonctionne à sec ou en cas de blocage, il faut arrêter immédiatement la pompe et vérifier le remplissage et l’absence d’air dans le circuit.
Le nombre de démarrages par heure est limité en fonction de la puissance nominale de la pompe pour éviter une usure prématurée.
Le résultat attendu est un pompage efficace d’eaux claires, avec un débit et une pression adaptés aux besoins du réseau d’acheminement, tout en respectant les limites techniques d’aspiration et de température.
(Informations issues du manuel d’installation, mise en service et entretien pages 2 à 5, ainsi que de la fiche produit pages 1 et 2.)
Pour son fonctionnement, la pompe doit être remplie complètement de liquide avant démarrage afin d’éviter le fonctionnement à sec. Le liquide pompé doit être maintenu en circulation pour éviter toute surchauffe, notamment en évitant de faire fonctionner la pompe avec le refoulement complètement fermé pendant plus de 2 à 3 minutes. La pompe doit tourner dans le sens des aiguilles d’une montre vue côté moteur.
La tuyauterie d’aspiration doit être la plus courte possible, étanche et avec un tracé ascendant vers la pompe pour éviter les poches d’air qui empêcheraient l’amorçage ou provoqueraient un désamorçage. L’extrémité du tuyau d’aspiration doit être immergée à une profondeur d’au moins deux fois le diamètre du tuyau. Une soupape de fond avec crépine est recommandée, ou une soupape de rétention pour les pompes auto-amorçantes.
La tuyauterie de refoulement doit comporter une soupape de rétention en amont et une soupape de régulation en aval pour contrôler la portée et la pression. Pour des hauteurs d’amorçage élevées (entre 5 et 9 m), un segment droit vertical d’au moins 1 m est nécessaire sur le tuyau de refoulement.
La pompe est destinée à un usage intensif dans des applications domestiques, agricoles ou industrielles légères, avec une profondeur d’aspiration maximale de 7 mètres. Elle doit être installée dans un lieu bien aéré, non poussiéreux et protégé des intempéries, avec une température ambiante comprise entre 5 et 40 °C.
Le démarrage doit être effectué après vérification de la rotation libre de l’arbre moteur et remplissage complet du corps de pompe et du tuyau d’aspiration. En cas de fonctionnement non conforme, notamment si la pompe fonctionne à sec ou en cas de blocage, il faut arrêter immédiatement la pompe et vérifier le remplissage et l’absence d’air dans le circuit.
Le nombre de démarrages par heure est limité en fonction de la puissance nominale de la pompe pour éviter une usure prématurée.
Le résultat attendu est un pompage efficace d’eaux claires, avec un débit et une pression adaptés aux besoins du réseau d’acheminement, tout en respectant les limites techniques d’aspiration et de température.
(Informations issues du manuel d’installation, mise en service et entretien pages 2 à 5, ainsi que de la fiche produit pages 1 et 2.)
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la composition des matériaux de cette pompe et quels en sont les avantages ?
La pompe est construite en fonte pour le corps, le support moteur et les turbines, avec un arbre moteur en acier inoxydable AISI 304. Cette construction garantit une robustesse adaptée à une utilisation intensive et une bonne résistance à la corrosion.
Quels sont les paramètres techniques clés à prendre en compte pour cette pompe ?
Elle offre un débit maximal de 700 L/min, une hauteur manométrique totale (HMT) maximale de 75,50 mètres, fonctionne sous une tension de 380 V avec une puissance de 11 kW et un ampérage de 24 A. Sa pression maximale supportée est de 10 bar.
Quelles normes cette pompe respecte-t-elle et pourquoi est-ce important ?
Cette pompe est conforme à la norme EN 733, ce qui garantit sa compatibilité avec des applications diverses telles que le chauffage, le refroidissement, l'irrigation ou les installations anti-incendie, assurant ainsi une sécurité et une fiabilité adaptées aux exigences professionnelles.
Comment cette pompe peut-elle être installée pour s’adapter aux contraintes du chantier ?
Elle peut être installée verticalement avec aspiration vers le bas, offrant une flexibilité d’installation selon l’espace et la configuration du site.
Quelles sont les caractéristiques du moteur et leur impact sur la performance ?
Le moteur triphasé est classé IP55 et classe F, ce qui signifie qu’il est protégé contre la poussière et les jets d’eau et qu’il supporte des températures élevées, assurant une fiabilité et une durabilité dans des environnements exigeants.
