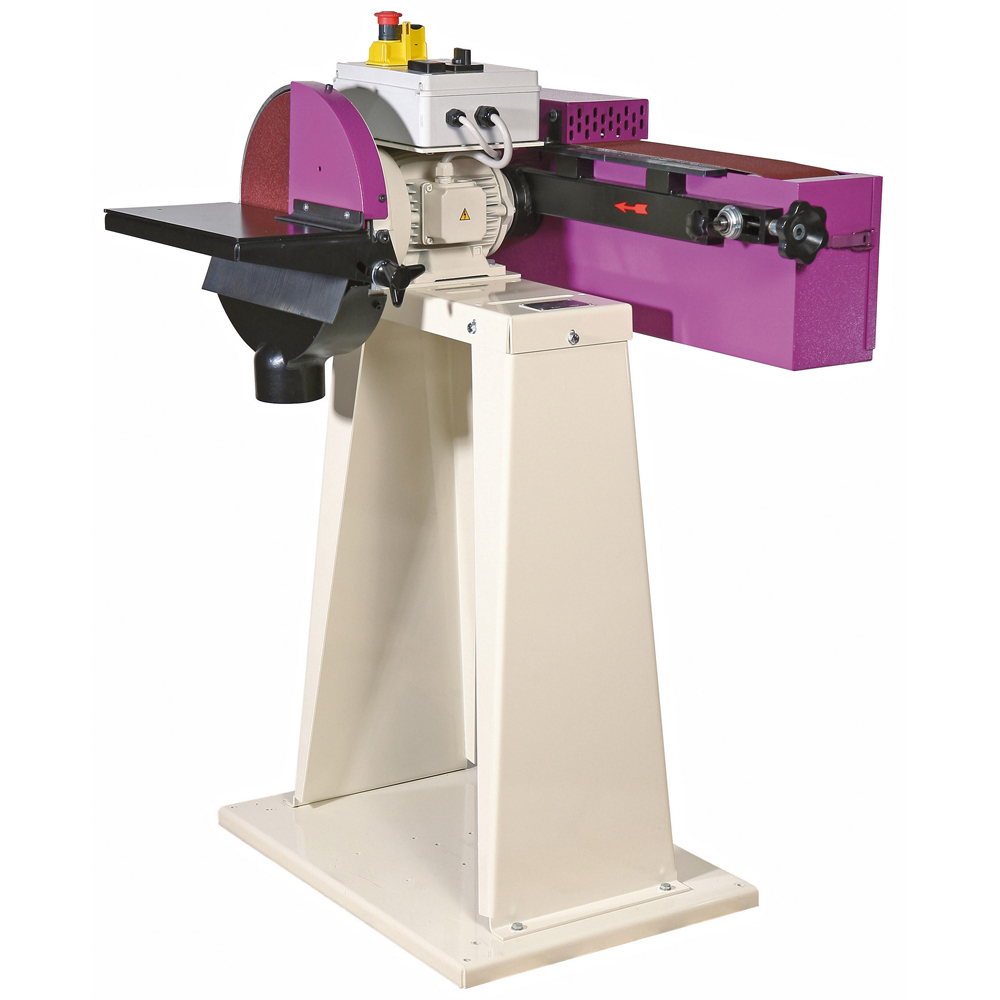

Ponceuse à bande combinée 343 S pour ponçage de métaux, bois et plastique SIDAMO - 20105051
Référence : S06620105051
Découvrez Ponceuse à bande combinée 343 S pour ponçage de métaux, bois et plastique SIDAMO - 20105051 disponible à l'achat
- Motorisation bi-vitesses 1.27 et 1.7 kW pour adaptabilité
- Table inclinable de 0° à 45° pour divers angles de ponçage
- Carters renforcés avec buse d’aspiration Ø 100 mm
- Bande sans fin 1500 x 120 mm pour grandes surfaces
- Arrêt de sécurité coup de poing et commande 24 V basse tension
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Disque abrasif autocollant Ø 350 mm
Table inclinable côté lapidaire de 0° à 45°
Entraînement par rouleau caoutchouc anti-patinage
Toile graphitée assurant un meilleur défilement de la bande
Interrupteur à bobine à manque de tension
Disjoncteur thermique
Moteur bi-vitesses
Arrêt coup de poing à accrochage
Commande très basse tension 24 V
Carters de protection en tôle renforcée équipés de buse de captage des poussières Ø 100 mm
Carter de bande orientable de 0° à 90° pour le travail à l'horizontale ou à la verticale, et travail en bout de bande
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée montée sur socle
Système d'aspiration en option (20105053)
Livrée avec : Livrée avec une bande sans fin en corindon brun GR60
Livrée avec un disque abrasif autocollant dia 350mm en corindon brun GR60
Description et fonctionnement :
- Disque abrasif autocollant Ø 350 mm.
- Table inclinable côté disque de 0° à 45°.
- Carter de bande orientable de 0° à 90° pour travail horizontal, vertical ou en bout de bande.
- Entraînement par rouleau caoutchouc anti-patinage.
- Toile graphitée pour meilleur défilement de la bande.
- Interrupteur à bobine à manque de tension, disjoncteur thermique pour protection moteur.
- Moteur bi-vitesses (1,27 kW / 1,7 kW).
- Commandes très basse tension 24V.
- Isolation électrique IP54.
- Carters de protection en tôle renforcée équipés de buse de captage des poussières Ø 100 mm.
- Livrée montée sur socle.
Caractéristiques techniques :
- Dimension bande abrasive : 1500 x 120 mm.
- Surface de travail : 345 x 120 mm.
- Vitesse de rotation : 1400 / 2800 tr/min.
- Vitesse de bande : 15 / 30 m/s.
- Alimentation : 400 V triphasé.
- Poids : 100 kg.

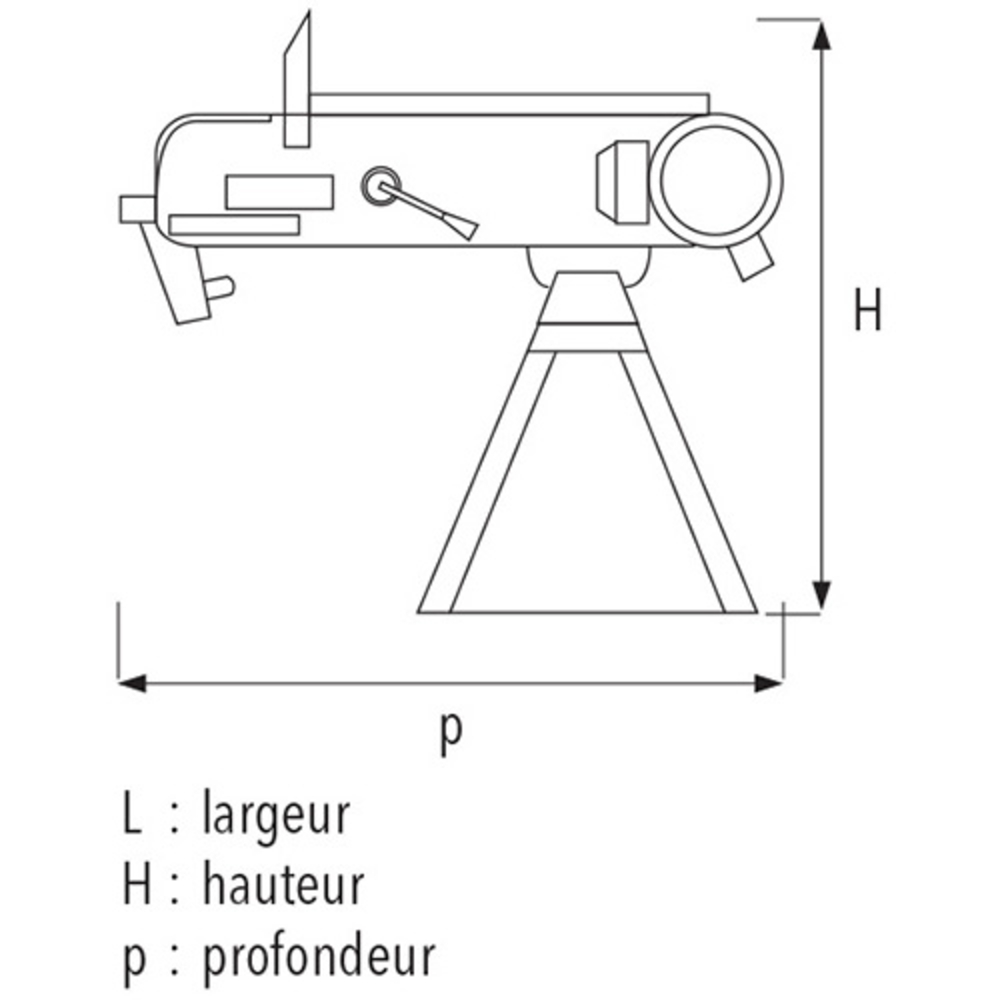

- Dimensions (L x H x P) : 720 x 1220 x 850 mm.
- Aspiration poussières en option (aspiration ASP4).
Usages et applications :
- Ponçage intensif de métaux, bois, plastiques.
- Travaux variés selon abrasifs : ébauche, décapage, dérouillage, ébavurage, polissage.
- Ne pas poncer matériaux dangereux ou non prévus.
Fonctionnement :
- Commandes : disjoncteur, arrêt coup de poing à accrochage, interrupteur marche/arrêt, commutateur 2 vitesses.
- Réglages : tension et déviation de la bande, orientation du carter de bande, inclinaison de la table disque.
- Procédure de ponçage avec consignes de sécurité strictes (port des EPI, pression progressive, maintien des mains à distance).
Matériaux et composition :
- Carters en tôle renforcée.
- Bande abrasive en corindon brun ou zirconium (différentes granulométries disponibles).
- Disque abrasif autocollant en corindon brun.
Compatibilités :
- Bandes abrasives 1500 x 120 mm (grains 40, 60, 80, 120 en corindon ou zirconium).
- Disques abrasifs Ø 350 mm (grains 40, 60, 80, 120 en corindon).
- Aspiration ASP4 en option, raccordable au système de captage des poussières.
Normes et certifications :
- Conforme aux directives européennes : Machine 2006/42/CE, Basse Tension 2014/35/UE, Compatibilité Electromagnétique 2014/30/UE, DEEE 2012/19/UE, RoHS 2015/863/UE, REACH, Bruit 2003/10/CE, Vibrations 2002/44/CE.
- Certification ISO 9001 et ISO 14001.
Conditions d’utilisation et recommandations :
- Utiliser uniquement avec bandes et disques recommandés par SIDAMO.
- Ne pas utiliser à l’extérieur, ni dans des locaux humides ou inflammables.
- Machine interdite aux moins de 18 ans.
- Respecter les consignes de sécurité et porter équipements de protection individuelle (lunettes, gants, protection auditive, chaussures de sécurité, masque respiratoire).
- Ne pas modifier la machine ni enlever les protections.
- Maintenir la machine propre et effectuer une maintenance régulière (nettoyage, vérification des pièces, remplacement des consommables).
- Stocker dans un lieu sec, hors de portée des enfants.
- Effectuer le raccordement électrique par personnel qualifié selon normes en vigueur.
Performances :
- Niveau sonore : 80 dB(A).
- Vibration main/bras : dose horaire moyenne 3,83 m/s², maximale 5,39 m/s².
Avantages produit :
- Machine robuste avec carters renforcés.
- Polyvalence d’utilisation sur différents matériaux.
- Réglages précis pour adaptation aux besoins.
- Aspiration poussières intégrée ou en option.
- Sécurité renforcée avec disjoncteur thermique et arrêt coup de poing.
- Garantie 3 ans constructeur.
Conditionnement, stockage, conservation :
- Livrée montée sur socle dans caisse carton.
- Stockage conseillé dans emballage d’origine, dans un lieu sec et aéré (15-25°C, humidité 50-75%).
- Bandes abrasives à conserver à l’abri de la chaleur.
Cette synthèse est basée sur la notice d’instructions originale SIDAMO 343S (pages 1 à 20), incluant description, caractéristiques, installation, utilisation, maintenance, options, consommables, vues éclatées, schéma électrique, niveaux sonores et vibrations, protection environnementale, garantie et déclaration de conformité.
Hauteur (cm)
123.00
Largeur (cm)
66.00
Longueur (cm)
70.00
Poids net (Kg)
100.00
Puissance (kW)
1.27 / 1.7
Alimentation (V)
400 V tri
Vitesse de rotation (tr/min)
1400 / 2800
Dimension bande sans fin (mm)
1500 x 120
Surface de travail (mm)
445 x 120
Vitesse de bande (m/s)
15 / 30
Aspiration de poussières intégrée
en option
L’utilisation commence par le réglage des commandes : mise sous tension via un disjoncteur, déverrouillage de l’arrêt coup de poing à accrochage, sélection de la vitesse (1400 ou 2800 tr/min) et démarrage par interrupteur. La bande peut être réglée en tension et en position par des poignées spécifiques. La pièce à poncer doit être approchée progressivement en appui sur la butée côté bande ou sur la table côté disque, en maintenant fermement la pièce avec les deux mains. Il est important d’appliquer une pression progressive sans forcer, afin de ne pas faire chuter le régime de la machine.
Le ponçage est destiné à des matériaux tels que métaux, bois, plastiques et matériaux similaires, avec des travaux variés selon l’abrasif utilisé : ébauche, décapage, dérouillage, ébavurage, arrondis, ponçage et polissage. Le carter de protection doit être remis en place après utilisation ou lors de travaux spécifiques, notamment pour le travail en bout de bande ou côté disque.
En cas d’arrêt, il faut presser l’interrupteur rouge « STOP » puis réenclencher l’arrêt coup de poing. L’accès au poste de travail non utilisé doit être condamné par les carters de protection. La machine peut être équipée en option d’un système d’aspiration des poussières.
En cas de dysfonctionnement, il est recommandé de vérifier la tension, la déviation et le positionnement de la bande et du disque, ainsi que le sens de rotation de la bande (inverser deux phases si nécessaire). Toute intervention électrique doit être réalisée par du personnel qualifié.
La ponceuse est destinée à un usage intensif en atelier, dans un environnement sec, éclairé et ventilé, avec une température ambiante entre +5°C et +35°C. Elle ne doit pas être utilisée à l’extérieur, dans des locaux humides ou inflammables, ni pour des matériaux générant des poussières inflammables ou explosives (aluminium, magnésium et alliages).
Les bandes abrasives et disques doivent être remplacés dès qu’ils sont usagés ou détériorés, en respectant les dimensions et types recommandés. Le remplacement des consommables et la maintenance régulière (nettoyage, vérification des pièces, tension et déviation de la bande) sont nécessaires pour garantir un fonctionnement correct.
Enfin, la machine doit être utilisée uniquement par des personnes formées et autorisées, en respectant les dispositifs de commande et les procédures de ponçage, avec un port obligatoire d’équipements de protection individuelle adaptés.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels sont les matériaux compatibles avec la ponceuse à bande 343S ?
Cette ponceuse est conçue pour le ponçage intensif de métaux, bois, plastiques et matériaux similaires. Elle permet des travaux d’ébauche, décapage, dérouillage, ébavurage, arrondis, ponçage et polissage selon la granulométrie utilisée. Il est interdit de poncer des matériaux générant des poussières inflammables ou explosives, comme l’aluminium, le magnésium et leurs alliages.
Quels sont les réglages possibles pour adapter la machine aux différents travaux ?
La machine dispose d’un moteur bi-vitesses (1,27 kW / 1,7 kW) avec un commutateur permettant de choisir 1400 ou 2800 tr/min. Le carter de bande est orientable de 0° à 90° pour un travail horizontal, vertical ou en bout de bande. La table côté disque est inclinable de 0° à 45°. La tension et la déviation de la bande sont réglables via des poignées spécifiques.
Quelles sont les mesures de sécurité à respecter lors de l’utilisation ?
Il est impératif de porter des équipements de protection individuelle adaptés : lunettes, gants, chaussures de sécurité, protection auditive et respiratoire. Ne jamais utiliser la machine sans les carters de protection, ni avec des bandes ou disques endommagés. Tenir les mains à distance des zones de ponçage en fonctionnement et appliquer une pression progressive sur la pièce à usiner.
Comment assurer la sécurité électrique et la conformité de la machine ?
Le raccordement électrique doit être réalisé par du personnel qualifié, avec une alimentation 400 V triphasé conforme. La machine est équipée d’un disjoncteur thermique et d’un interrupteur à bobine à manque de tension. Elle respecte les normes européennes 2006/42/CE, 2014/35/UE, 2014/30/UE, et est certifiée ISO 9001 et ISO 14001.
Quels sont les critères techniques à vérifier pour l’entretien et la maintenance ?
La maintenance quotidienne inclut le nettoyage des poussières, le contrôle de l’état de la bande, du disque et des protections. Un nettoyage hebdomadaire approfondi de la toile graphitée et des poulies est recommandé. Le remplacement des consommables (disque, bande, roulement d’appui) doit suivre les préconisations du fabricant. Le test de continuité du circuit de protection doit être fait semestriellement.
Comment fonctionne le système d’aspiration des poussières ?
La machine est équipée de buses d’aspiration Ø 100 mm intégrées sur les carters. Un système d’aspiration ASP4 en option peut être raccordé, avec mise en marche simultanée. Ce système est conçu pour réduire l’exposition aux poussières et améliorer la sécurité de l’opérateur.
Dans quels contextes professionnels cette ponceuse est-elle la plus adaptée ?
La ponceuse 343S est adaptée aux travaux intensifs sur chantier ou en atelier nécessitant un ponçage polyvalent de métaux, bois et plastiques. Ses réglages précis, sa robustesse et ses dispositifs de sécurité la rendent adaptée à un usage professionnel exigeant, notamment pour des opérations de finition, décapage et polissage nécessitant un contrôle précis.
