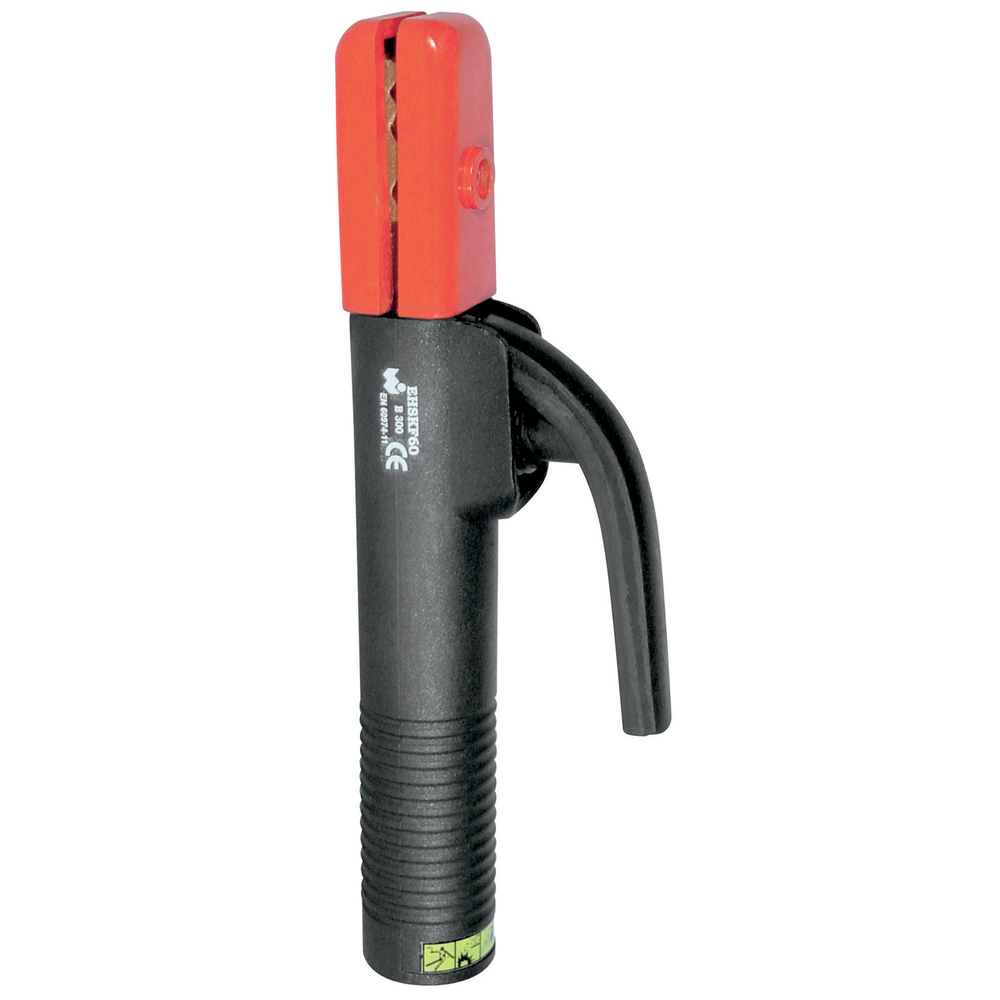

PORTE-ÉLECTRODE SHARK X400.70 - 400A / 70mm² - GYS - 038004
Référence : G018038004
Découvrez PORTE-ÉLECTRODE SHARK X400.70 - 400A / 70mm² - GYS - 038004 disponible à l'achat
- Assure un soudage efficace et fiable
- Adapté à différentes intensités de soudage
- Supporte une section de câble maximale de 70 mm²
- Manipulation simple grâce à la pince ouverte
- Accessoire indispensable pour les professionnels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le porte-électrode 400 A SHARK X400.70, conçu pour assurer un soudage efficace et fiable. Avec un facteur de marche de 300 A à 60 % et 400 A à 35 %, ce porte-électrode s'adapte à différentes intensités de soudage, garantissant une performance optimale.
Fabriqué pour supporter une section de câble maximale de 70 mm², il est idéal pour des électrodes pouvant aller jusqu'à 6,3 mm. La tenue de l'électrode est assurée par une pince ouverte, offrant une manipulation simple et sécurisée pendant l'utilisation.
Pour un fonctionnement optimal, il est recommandé de respecter les sections de câble et les performances spécifiées. Ce porte-électrode allie robustesse et praticité, faisant de lui un accessoire indispensable pour les professionnels du soudage.
Porte-électrode 400 A
Facteur de marche : 300A@60% / 400A@35%
Section câble max : 70 mm²
Électrode max : 6,3 mm
Tenue électrode par pince ouverte
L'utilisation consiste à ouvrir la pince en tournant le levier, insérer l'électrode, puis refermer la pince pour la maintenir en place. Le porte-électrode est employé dans des opérations de soudage avec des électrodes adaptées à son diamètre maximal.
En cas de fonctionnement non conforme, il est nécessaire de vérifier que le câble est correctement serti et fixé, que la section du câble correspond au courant utilisé, et que l’électrode est bien maintenue par la pince.
Le résultat attendu est un maintien sécurisé de l’électrode permettant un soudage efficace, avec un courant adapté au facteur de marche spécifié (par exemple 400 A à 35 % pour ce modèle) et une bonne conductivité assurée par une connexion correcte du câble.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les caractéristiques électriques du porte-électrode SHARK X400.70 ?
Ce porte-électrode supporte un courant maximal de 400 A à un facteur de marche de 35 % et 300 A à 60 %. Il est conçu pour des électrodes d’un diamètre maximal de 6,3 mm et une section de câble allant jusqu’à 70 mm², garantissant une compatibilité avec des câbles adaptés à ces intensités.
Comment assurer une connexion correcte entre le câble de soudage et le porte-électrode ?
Le câble doit être serti avec un manchon de sertissage et fixé dans le porte-électrode à l’aide d’une vis. La section du câble doit correspondre au courant utilisé et respecter les valeurs spécifiées pour garantir une conductivité optimale et un fonctionnement sécurisé.
Quel est le mode de maintien de l’électrode dans ce porte-électrode ?
L’électrode est maintenue par une pince ouverte actionnée par un levier. Cette pince s’ouvre pour insérer l’électrode puis se referme pour assurer un maintien stable et sécurisé pendant le soudage.
Quels sont les critères à respecter pour garantir la sécurité et la conformité du porte-électrode ?
Ce matériel est conforme à la norme IEC 60974-11, garantissant son adéquation aux exigences européennes en matière de sécurité et de performance pour les porte-électrodes. Il doit être utilisé avec des câbles conformes à la norme CEI 60245-6 ou EN 50525-2-81 pour assurer la sécurité électrique.
Comment vérifier la compatibilité du porte-électrode avec les câbles de soudage ?
La section du câble doit être adaptée au facteur de marche du porte-électrode, ici jusqu’à 70 mm², et respecter les limites de courant indiquées. L’utilisation de câbles avec une section insuffisante ou non conforme peut entraîner une surchauffe ou une perte de performance.
