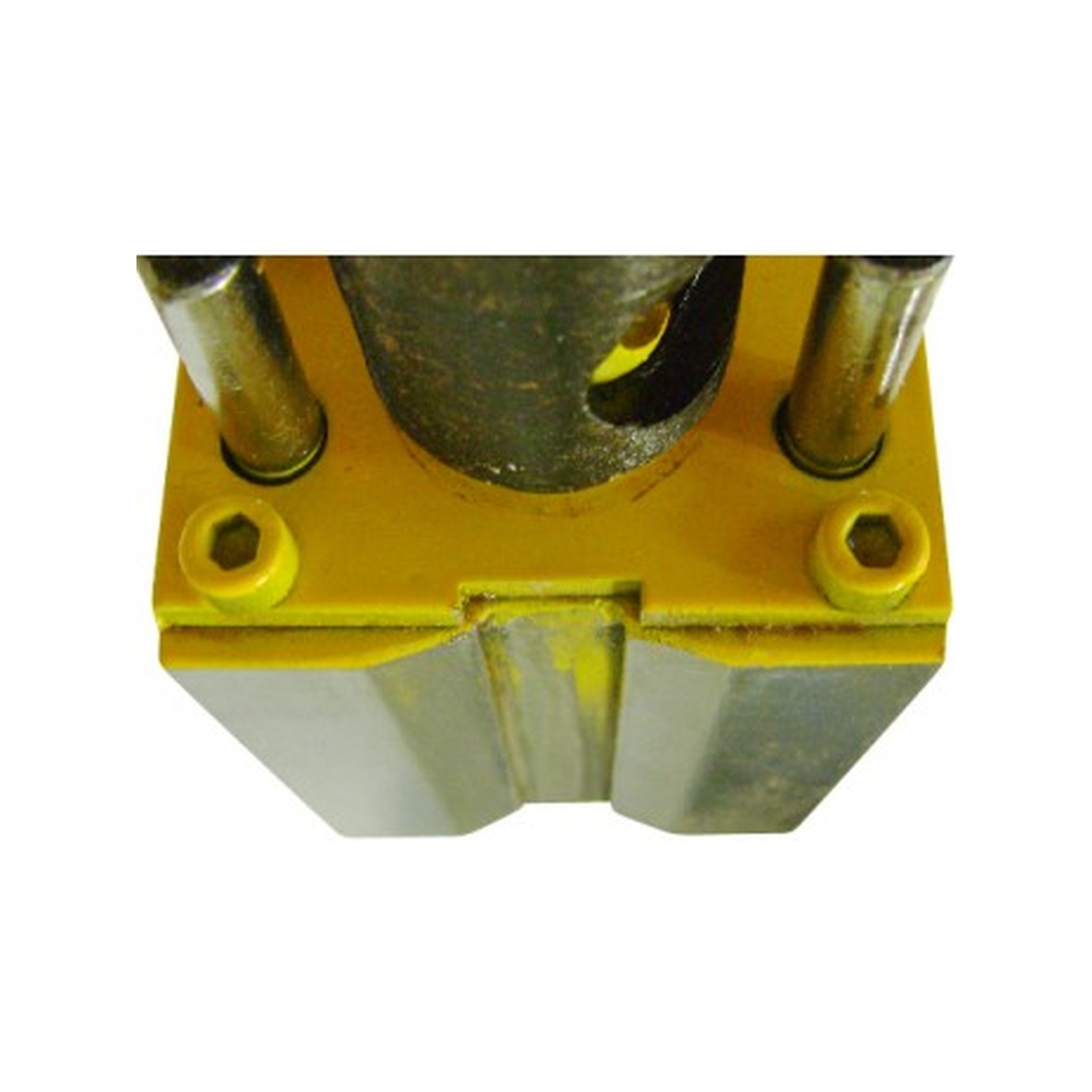

Porteur magnétique 100 kg LEVAC 6001A
Découvrez Porteur magnétique 100 kg LEVAC 6001A disponible à l'achat
- Capacité de levage maximale de 100 kg
- Activation manuelle sécurisée par levier
- Adapté aux charges cylindriques et plates
- Surface de charge lisse requise avec rugosité inférieure à 6.3 µm
- Conforme à la directive 2006/42/CE équipements de levage
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- matière dominante : acier
- capacité (kg) : 100
- hauteur (mm) : 71,5
- longueur (mm) : 147,5
- largeur (mm) : 92
- poids (kg) : 3,2
- coefficient de sécurité : 3/1
- épaisseur mini charge plate (mm) : 20
- diamètre mini-maxi charge cylindrique (mm) : 60-90
- température de fonctionnement : < 80 °C
- flux magnétique généré par matériaux magnétiques en NdFeB (Néodyme-Fer-Bore)
- mise sous-tension et hors-tension contrôlée par levier manuel
- activation permise uniquement après contact avec charge métallique à surface lisse avec rugosité inférieure à 6,3 µm
- conforme à la directive 2006/42/CE relative aux équipements de levage
Description
Porteur magnétique à commande manuelle conçu pour le levage et la manutention horizontale de pièces ferromagnétiques plates et cylindriques.
Il est équipé d'une manille de levage pivotante et d'une semelle spécialement adaptée aux charges cylindriques.
Le flux magnétique est généré par des matériaux magnétiques en NdFeB (Néodyme-Fer-Bore).
La mise sous-tension et hors-tension de la trajectoire magnétique est contrôlée par un levier manuel.
Cette activation est permise uniquement après contact avec la charge métallique, dont l'état de surface doit être lisse avec une rugosité inférieure à 6,3 µm (0,0063 mm).
Le coefficient de sécurité est de 3/1.
La capacité maximale de levage pour la référence 6001A est de 100 kg.
La matière dominante utilisée est l'acier.
Selon la fiche technique (page 1), ce porteur magnétique s’utilise dans les ateliers, entrepôts, parcs-matière, près des machines-outils, lieux de stockage et industries du transport.
Il permet un contact sécurisé des charges cylindriques grâce à sa semelle adaptée.
Les dimensions principales du modèle 100 kg sont les suivantes : hauteur 71,5 mm, longueur 147,5 mm, largeur 92 mm, et poids de 3,2 kg.
Le porteur magnétique est conforme à la directive 2006/42/CE relative aux équipements de levage.
L’efficacité du levage dépend de plusieurs facteurs :
- l’épaisseur et la qualité de surface de la charge, avec une capacité de levage à 100 % si la rugosité est inférieure à 6,3 µm ;
- la composition de la charge métallique, avec des coefficients spécifiques selon le type d’acier ou de fonte.
Ce porteur magnétique est une solution fiable et sécurisée pour la manutention de pièces ferromagnétiques dans divers environnements industriels.
FAQ : Questions / Réponses :
À quelles charges ce porteur magnétique est-il compatible ?
Ce porteur magnétique est conçu pour le levage et la manutention horizontale de pièces ferromagnétiques plates d’au moins 20 mm d’épaisseur et cylindriques dont le diamètre varie de 60 à 90 mm. Il est adapté aux surfaces lisses avec une rugosité inférieure à 6,3 µm pour garantir une bonne efficacité de levage.
Comment se contrôle l’activation du porteur magnétique ?
La mise sous-tension et hors-tension du flux magnétique se fait manuellement via un levier. Cette activation est possible uniquement après contact avec la charge métallique, assurant ainsi un usage sécurisé et évitant toute mise en marche intempestive.
Quelle est la capacité maximale de levage et quelles sont les limites à respecter ?
La capacité maximale de levage est de 100 kg pour ce modèle. Le coefficient de sécurité est de 3/1. L’efficacité du levage dépend de l’épaisseur, de la qualité de surface et de la composition métallique de la charge, avec des coefficients spécifiques selon le type d’acier ou de fonte.
Quelles sont les dimensions et le poids du porteur magnétique ?
Le porteur mesure 147,5 mm de longueur, 92 mm de largeur et 71,5 mm de hauteur. Il pèse 3,2 kg, ce qui facilite sa manipulation tout en assurant une bonne stabilité lors du levage.
Dans quels environnements ce porteur magnétique peut-il être utilisé ?
Il est adapté à une utilisation dans les ateliers, entrepôts, parcs-matière, près des machines-outils, lieux de stockage et industries du transport. Sa semelle spécifique assure un contact sécurisé avec les charges cylindriques dans ces environnements professionnels.
