Porteur magnétique 1000 kg LEVAC 6001E
Référence : L0236001E
Découvrez Porteur magnétique 1000 kg LEVAC 6001E disponible à l'achat
- Capacité maximale de levage 1000 kg
- Flux magnétique puissant en NdFeB pour une tenue fiable
- Adapté aux charges cylindriques de 150 à 240 mm de diamètre
- Coefficient de sécurité de 3/1 pour une utilisation sûre
- Contrôle manuel simple pour mise sous-tension et hors-tension
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Porteur magnétique à commande manuelle destiné au levage et à la manutention horizontale de pièces ferromagnétiques plates et cylindriques.

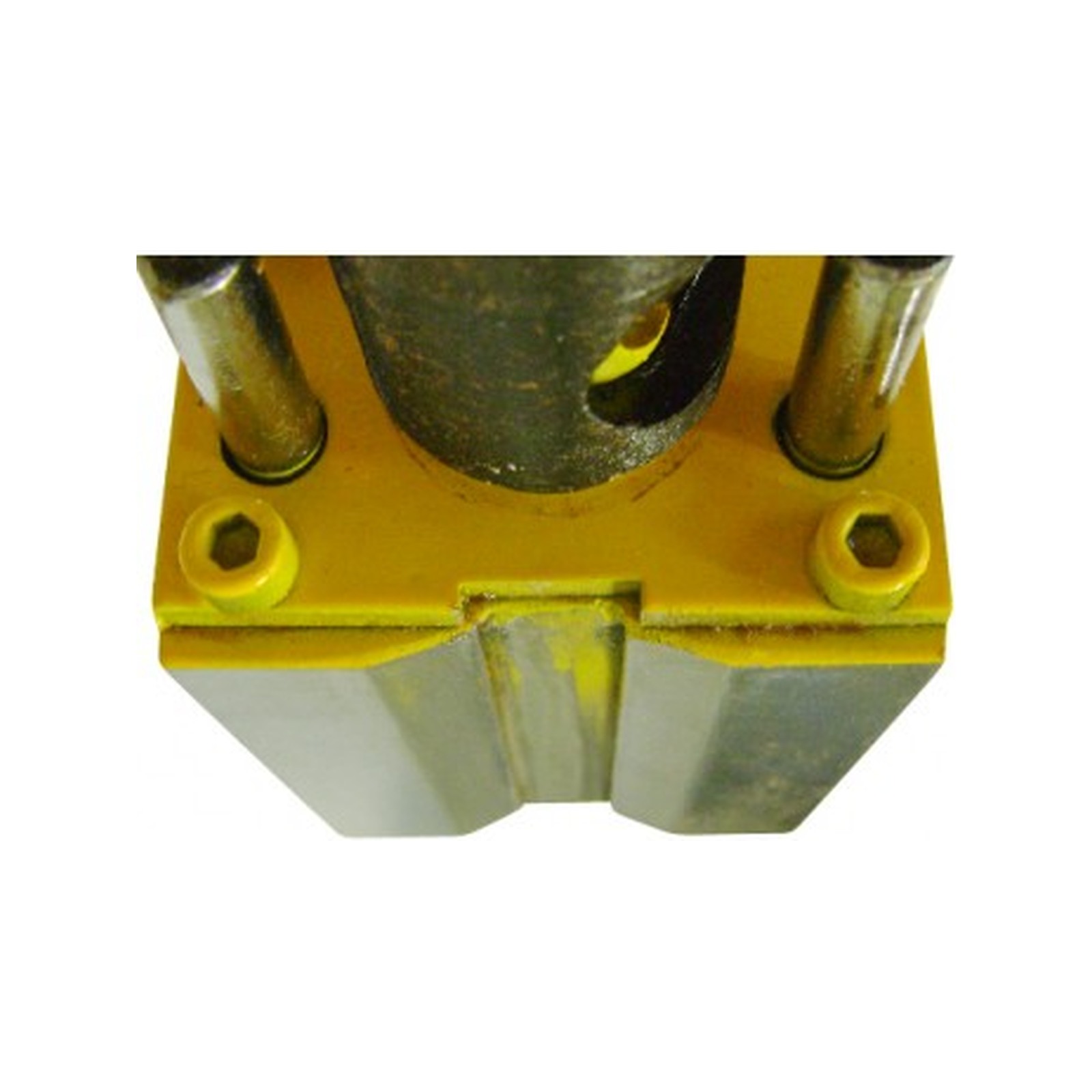

Ce porteur est équipé d'une manille de levage pivotante et d'une semelle spécialement adaptée aux charges cylindriques.
Le flux magnétique est généré par des matériaux magnétiques en NdFeB (Néodyme-Fer-Bore).
La mise sous-tension et hors-tension de la trajectoire magnétique est contrôlée par un levier manuel.
Cette action est permise uniquement après contact avec la charge métallique, dont l'état de surface doit être lisse, avec une rugosité inférieure à 6,3 µm (0,0063 mm).
Le coefficient de sécurité est de 3/1.
Le modèle 6001E présente les caractéristiques techniques suivantes :
- Matière dominante : acier.
- Capacité maximale de levage : 1000 kg.
- Adapté pour des épaisseurs minimales de charge plate de 40 mm.
- Diamètre minimal et maximal pour charge cylindrique entre 150 et 240 mm.
- Effort d’arrachement de 3500 kg.
- Température de fonctionnement inférieure à 80 °C.
- Dimensions : hauteur 159 mm, longueur 266 mm, largeur 150 mm.
- Poids : 42,8 kg.
Ce porteur est utilisé dans les ateliers, entrepôts, parcs-matière, près des machines-outils, lieux de stockage et industries du transport.
Les performances de levage dépendent de l'épaisseur et de la qualité de surface de la charge.
La capacité de levage est de 100 % si la rugosité de la surface est inférieure à 6,3 µm, sinon elle doit être réévaluée.
La composition de la charge métallique influence également la capacité de levage, avec différents coefficients selon la nature du métal (acier doux, allié, fonte, etc.).
Le porteur magnétique répond à la directive 2006/42/CE relative aux équipements de levage.
Son utilisation garantit un contact sécurisé des charges cylindriques grâce à la semelle adaptée et à la manille pivotante.
Le flux magnétique est généré par des matériaux magnétiques en NdFeB (Néodyme-Fer-Bore). La mise sous-tension et hors-tension de la trajectoire magnétique est contrôlée par un levier manuel, action réalisable uniquement après contact avec la charge métallique. L'état de surface de la charge doit être lisse, avec une rugosité inférieure à 6,3 µm (0,0063 mm), condition nécessaire pour atteindre une capacité de levage optimale.
Ses caractéristiques techniques principales sont les suivantes : capacité maximale de levage de 1000 kg, épaisseur minimale de charge plate de 40 mm, diamètre minimal et maximal pour charge cylindrique entre 150 et 240 mm, et un effort d’arrachement de 3500 kg. Il est fabriqué en acier, pèse 42,8 kg et ses dimensions sont de 159 mm de hauteur, 266 mm de longueur et 150 mm de largeur. La température de fonctionnement est inférieure à 80 °C, et le coefficient de sécurité est de 3/1.
Ce porteur est utilisé dans divers environnements tels que les ateliers, entrepôts, parcs-matière, près des machines-outils, lieux de stockage et industries du transport. La performance de levage dépend de l’épaisseur, de la qualité de surface et de la composition de la charge métallique. Des coefficients spécifiques sont appliqués selon la nature du métal : acier doux (coefficient 1), acier demi-doux (0,95), acier dur (0,90), acier faiblement allié (0,75) et fonte (0,50).
Le porteur magnétique LEVAC 6001E est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, assurant ainsi la sécurité et la conformité réglementaire lors de son utilisation.
- matière dominante : acier
- capacité maximale de levage : 1000 kg
- épaisseur minimale charge plate : 40 mm
- diamètre minimal et maximal charge cylindrique : 150-240 mm
- effort d’arrachement : 3500 kg
- température de fonctionnement : inférieure à 80 °C
- dimensions : hauteur 159 mm, longueur 266 mm, largeur 150 mm
- poids : 42,8 kg
- coefficient de sécurité : 3/1
- flux magnétique généré par matériaux magnétiques en NdFeB (Néodyme-Fer-Bore)
- mise sous-tension et hors-tension contrôlée par levier manuel
- rugosité de surface maximale de la charge : 6,3 µm (0,0063 mm)
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage du porteur magnétique LEVAC 6001E ?
Ce porteur magnétique permet de lever des charges jusqu'à 1000 kg en charge plate. Pour les charges cylindriques, la capacité maximale est de 350 kg, avec un diamètre compris entre 150 et 240 mm.
Quelles sont les conditions de surface et d’épaisseur des charges pour assurer une capacité de levage optimale ?
La charge métallique doit avoir une surface lisse avec une rugosité inférieure à 6,3 µm pour garantir une capacité de levage à 100 %. L’épaisseur minimale pour une charge plate est de 40 mm. En cas de rugosité supérieure, la capacité doit être réévaluée.
Comment la composition du métal influence-t-elle la capacité de levage ?
Le coefficient de capacité varie selon la nature du métal : acier doux (coefficient 1), acier demi-doux (0,95), acier dur (0,90), acier faiblement allié (0,75) et fonte (0,50). Il est donc nécessaire d’ajuster la capacité en fonction du type de métal manipulé.
Comment se contrôle la mise sous-tension et hors-tension du porteur magnétique ?
La mise sous-tension et hors-tension de la trajectoire magnétique est commandée par un levier manuel. Cette action est possible uniquement après contact avec la charge métallique, garantissant ainsi une utilisation sécurisée.
Quelles sont les dimensions et le poids du porteur magnétique LEVAC 6001E ?
Le porteur mesure 159 mm de hauteur, 266 mm de longueur et 150 mm de largeur. Il pèse 42,8 kg, ce qui doit être pris en compte pour sa manipulation et son installation.
