Porteur magnétique 1000 kg LEVAC - 6001E

Porteur magnétique 1000 kg.

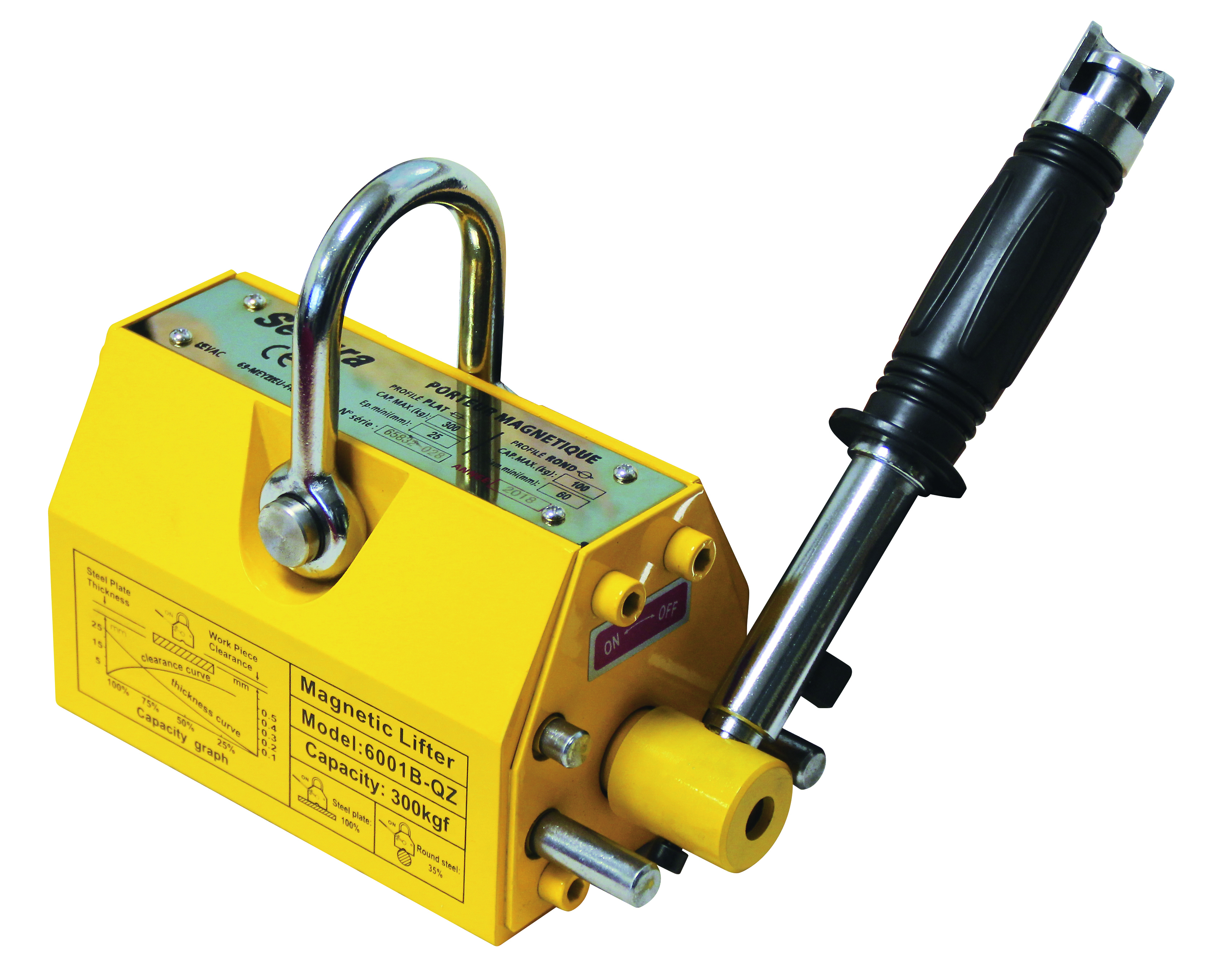

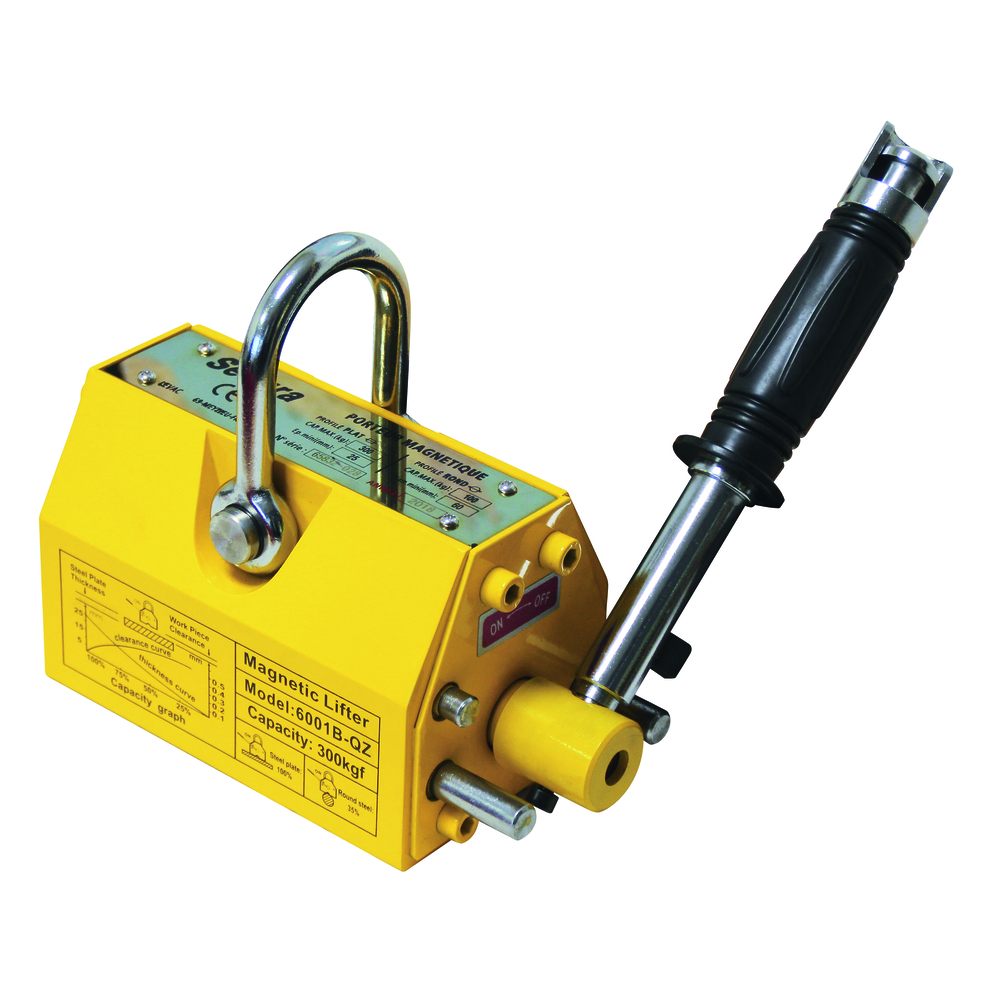

Porteur magnétique à commande manuelle
Levage et manutention horizontale de pièces ferromagnétiques plates et cylindriques
Équipé d'une manille de levage pivotante et d'une semelle adaptée aux charges cylindriques.
Flux magnétique généré par des matériaux magnétiques en NdFeB (Neodyme-Fer-Bore)
Mise sous-tension et hors-tension de la trajectoire magnétique contrôlée par le levier manuel, permise seulement après contact de la charge métallique dont l'état de surface doit être lisse : rugosité inférieure à 6,3 um (0,0063 mm)
Coefficient de sécurité 3/1

Matière dominante: acier
Capacité (kg): 1000
:

Porteur magnétique à commande manuelle, référence 6001, conçu pour le levage et la manutention horizontale de pièces ferromagnétiques plates et cylindriques. Il est utilisé principalement dans les ateliers, entrepôts, parcs-matière, près des machines-outils, lieux de stockage et industries du transport.

Le porteur est équipé d’une manille de levage pivotante et d’une semelle adaptée aux charges cylindriques. Le flux magnétique est généré par des matériaux magnétiques en NdFeB (Néodyme-Fer-Bore). La mise sous-tension et hors-tension de la trajectoire magnétique est contrôlée par un levier manuel, activable uniquement après contact de la charge métallique dont l’état de surface doit être lisse, avec une rugosité inférieure à 6,3 µm (0,0063 mm). Le coefficient de sécurité est de 3/1.

Caractéristiques techniques principales selon les capacités de charge :

- Modèle A (100 kg) : capacité maxi charge plate 100 kg, charge cylindrique 35 kg, épaisseur mini charge plate 20 mm, diamètre mini charge cylindrique 60 mm, effort d’arrachement 350 kg, hauteur (H) 72 mm, longueur (L) 92 mm, largeur (K) 64 mm, poids 3 kg.
- Modèle B (300 kg) : capacité plate 300 kg, cylindrique 100 kg, épaisseur mini 25 mm, diamètre mini 60 mm, effort d’arrachement 1050 kg, H 108 mm, L 166 mm, K 99 mm, poids 12 kg.
- Modèle C (600 kg) : capacité plate 600 kg, cylindrique 200 kg, épaisseur mini 30 mm, diamètre mini 90 mm, effort d’arrachement 2100 kg, H 123 mm, L 228 mm, K 118 mm, poids 25 kg.
- Modèle E (1000 kg) : capacité plate 1000 kg, cylindrique 350 kg, épaisseur mini 40 mm, diamètre mini 150 mm, effort d’arrachement 3500 kg, H 158 mm, L 266 mm, K 150 mm, poids 43 kg.

Température de fonctionnement maximale : inférieure à 80°C.

Facteurs influençant la capacité de levage :

- Épaisseur et qualité de surface de la charge : la capacité maximale est définie en fonction de l’épaisseur et de la rugosité de la surface. Si la rugosité est inférieure à 6,3 µm, la capacité est à 100 %. Sinon, une réévaluation est nécessaire.
- Composition de la charge métallique : le coefficient de capacité varie selon la teneur en carbone et le type d’acier :
- Faible teneur en carbone : coefficient 1
- Acier demi-doux : 0,95
- Acier dur : 0,90
- Acier faiblement allié : 0,75
- Fonte : 0,50

Le porteur magnétique est conforme à la directive 2006/42/CE relative aux équipements de levage.

Cette solution permet une manutention sécurisée et efficace de charges ferromagnétiques, avec un contrôle manuel précis du levage par levier et une adaptation aux formes cylindriques grâce à sa semelle spécifique.
