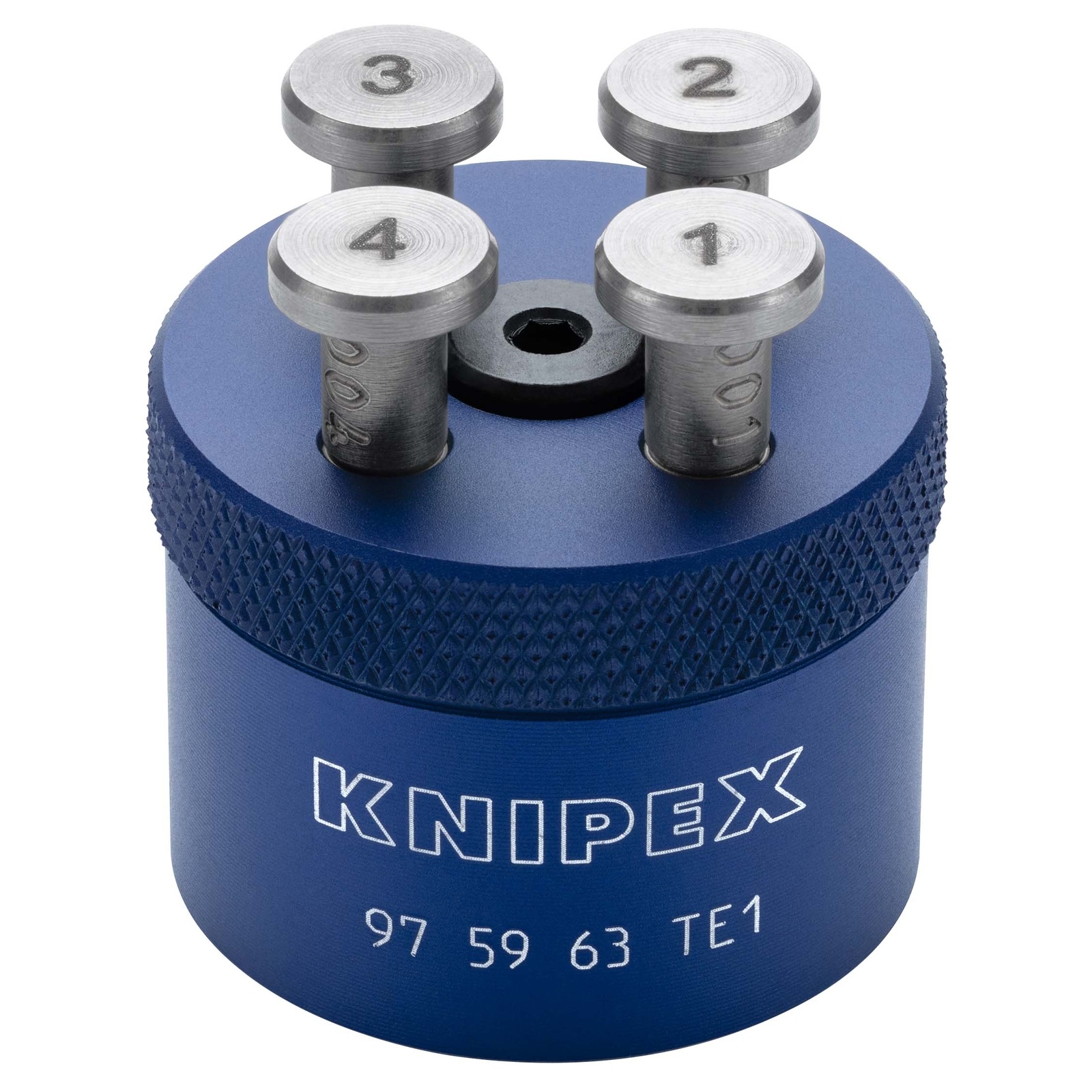

Positionneur pour TE Intercontec KNIPEX - 975963TE1
Référence : K010975963TE1
Découvrez Positionneur pour TE Intercontec KNIPEX - 975963TE1 disponible à l'achat
- Assure un positionnement précis pour contacts torsadés
- Compatible avec connecteurs M17 M23 M27 M40
- Convient aux sections 0.08 à 2.5 mm² et diamètre 5 mm
- Compatible avec plusieurs séries de contacts spécifiques
- Léger et compact avec 65 grammes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le positionneur pour TE Intercontec KNIPEX 97 59 63 TE1 est un outil conçu pour un positionnement précis lors du sertissage de contacts torsadés.
Il est destiné à être utilisé avec une pince à sertir à quatre points.
Il permet de sertir des contacts torsadés dont la section varie de 0,08 à 2,5 mm² (AWG 28-14).
Le diamètre maximal des contacts compatibles est de 5 mm.
Ce positionneur est adapté aux types de connecteurs M17, M23, M27 et M40.
Il est compatible avec les séries de contacts 617, 623, 627, 915, 917, 923 et 932.
Pour plus de détails sur les séries de contacts, un tableau de réglage est disponible en téléchargement séparé.
Ses dimensions sont de 32 x 55 x 45 mm, pour un poids léger de 65 grammes.
Le produit est conforme à la réglementation REACH et ne contient pas de substances extrêmement préoccupantes (SVHC).
La conformité RoHS n’est pas applicable.
Ce positionneur facilite un sertissage précis et fiable, optimisant la qualité des connexions électriques dans les applications nécessitant des contacts torsadés.
Ce positionneur est adapté aux connecteurs des types M17, M23, M27 et M40. Il est compatible avec les séries de contacts 617, 623, 627, 915, 917, 923 et 932. Un tableau de réglage détaillé des séries de contacts est disponible en téléchargement séparé.
Ses dimensions compactes sont de 32 x 55 x 45 mm pour un poids léger de 65 grammes, ce qui facilite sa manipulation. Le produit est conforme à la réglementation REACH et ne contient pas de substances extrêmement préoccupantes (SVHC). La conformité RoHS n’est pas applicable.
Ce positionneur optimise la qualité des connexions électriques en garantissant un sertissage précis et fiable dans les applications nécessitant des contacts torsadés.
- Pour pince à sertir à quatre points pour contacts torsadés, 0,08-2,5 mm² (AWG 28-14)
- Diamètre de contact jusqu'à 5 mm
- Positionnement précis pour connecteurs M17, M23, M27, M40
- Compatible avec séries de contacts 617, 623, 627, 915, 917, 923, 932
- Dimensions 32 x 55 x 45 mm
- Poids 65 g
- Conforme REACH, ne contient pas de substances extrêmement préoccupantes (SVHC)
- Conformité RoHS non applicable
FORGES DE MAGNE
BP 48006DOUZY
8207 - SEDAN CEDEX
France
commercial@forges-de-magne.fr
Questions produits
Ce positionneur est-il compatible avec toutes les pinces à sertir ?
Ce positionneur est conçu spécifiquement pour être utilisé avec une pince à sertir à quatre points. Il ne convient pas aux autres types de pinces à sertir.
Quels types de contacts et connecteurs peuvent être sertis avec ce positionneur ?
Il est compatible avec les contacts torsadés dont la section varie de 0,08 à 2,5 mm² (AWG 28-14) et un diamètre maximal de 5 mm. Les connecteurs compatibles sont les types M17, M23, M27 et M40, ainsi que les séries de contacts 617, 623, 627, 915, 917, 923 et 932.
Quelles sont les dimensions et le poids de ce positionneur ?
Le positionneur mesure 32 x 55 x 45 mm et pèse 65 grammes, ce qui le rend compact et léger pour une manipulation aisée sur le chantier ou en atelier.
Existe-t-il des indications pour le réglage en fonction des séries de contacts ?
Un tableau de réglage détaillé des séries de contacts est disponible en téléchargement séparé, permettant un ajustement précis selon le type de contact utilisé.
Ce produit présente-t-il des contraintes ou précautions liées à la sécurité ou à la conformité ?
Le positionneur est conforme à la réglementation REACH et ne contient pas de substances extrêmement préoccupantes (SVHC). La conformité RoHS n’est pas applicable à ce produit.
