POSTE BIGAZ - DEUX POINTES - 600ml + 110L - GYS - 040366
Référence : G018040366
Découvrez POSTE BIGAZ - DEUX POINTES - 600ml + 110L - GYS - 040366 disponible à l'achat
- Outil idéal pour vos travaux de soudage
- Fonctionnement simple avec flamme contrôlée
- Conception robuste pour une durabilité optimale
- Polyvalent pour divers types de soudage
- Résultats fiables pour un travail soigné
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le Kit soudage flamme Bigaz, l'outil idéal pour tous vos travaux de soudage. Ce kit pratique et performant vous permettra de réaliser des soudures de manière efficace et précise.
Le fonctionnement du Kit soudage flamme Bigaz est simple : il utilise une flamme controllée pour fondre les matériaux à assembler. Ce kit est particulièrement recommandé pour les professionnels du bâtiment ainsi que pour les bricoleurs passionnés qui souhaitent des résultats de qualité.
Ses grandes caractéristiques techniques incluent une conception robuste et des matériaux de haute qualité qui assurent une durabilité optimale. Ce kit est polyvalent et peut être utilisé pour divers types de soudage, permettant ainsi une large gamme d'applications dans vos projets de construction ou de réparation.
Optez pour le Kit soudage flamme Bigaz pour des résultats fiables et un travail soigné.

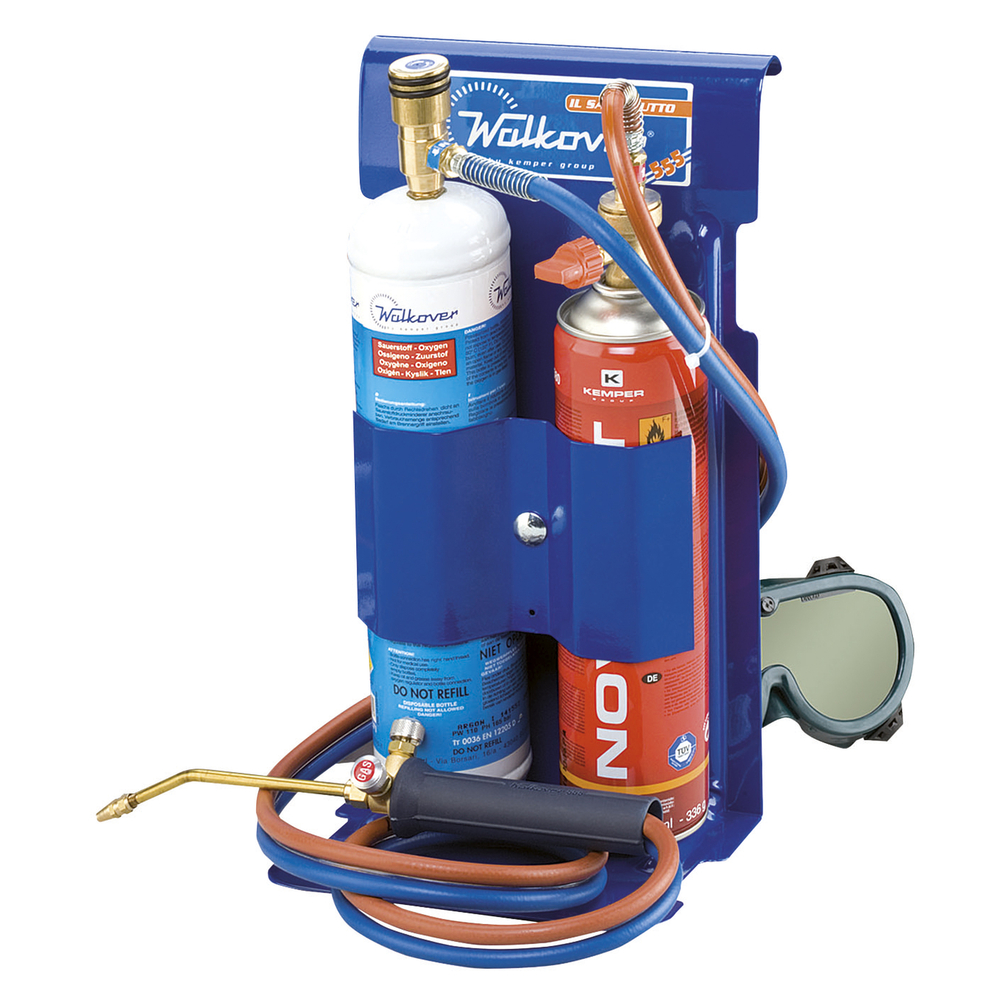

Le kit comprend :
- Un réducteur de pression,
- Des soupapes anti-retour,
- Un tuyau de 1,5 m,
- Un chalumeau équipé de 2 pointes de diamètre 0,5 mm et 0,65 mm,
- Des lunettes de protection,
- Une structure complète avec 1 bouteille d’oxygène non rechargeable de 110 litres et 1 bouteille de gaz Novacet (cartouche de 600 ml, 330 g de gaz).
Le chalumeau est réglable, avec un allumage Piezo, une buse de 60 mm de diamètre, un levier turbo et une lance de 60 cm, permettant un contrôle précis de la flamme. La température maximale atteint 3100 °C, ce qui permet de travailler efficacement sur différents métaux.
Les applications principales sont la réparation d’objets tubulaires (comme vélos ou chaises) et le chauffage de métaux ferreux ou cuivreux. Le poste permet de réaliser aussi bien du soudo-brasage (brasure laiton entre 700 et 900 °C) que du soudage acier/acier à très haute température (1500 °C et plus).
Le fonctionnement repose sur le chauffage des pièces à souder jusqu’à leur mise en fusion, avec l’utilisation de baguettes de métal d’apport adaptées (acier, laiton, bronze, cuivre). Le poste est livré avec différents consommables et accessoires, notamment des baguettes de soudure (acier, laiton, bronze, cuivre) et de la pâte à souder.
Ce kit est conçu pour offrir robustesse, précision et polyvalence, convenant aussi bien aux professionnels qu’aux bricoleurs exigeants. Il assure un travail soigné et fiable grâce à ses composants de qualité et à ses accessoires complets.
En résumé, le poste Bigaz est un équipement complet et performant pour le soudage à la flamme, permettant un large éventail d’applications sur métaux fins avec un contrôle précis de la température et de la flamme.
Le chalumeau s’allume en ouvrant lentement le robinet de gaz sur la poignée et en approchant la lance d’une flamme. La flamme est ensuite réglée pour qu’elle reste attachée à la buse. Puis, on ouvre lentement le robinet d’oxygène jusqu’à obtenir une flamme bleu clair. En cas de flamme qui se détache, il faut refermer les robinets et reprendre la procédure.
Le principe d’utilisation repose sur le chauffage des pièces à souder jusqu’à leur mise en fusion, soit en soudure autogène (sans métal d’apport) en avançant la flamme sur le bain de fusion, soit en soudage avec métal d’apport en fondant la baguette dans le bain sous la flamme. Le poste permet aussi le soudo-brasage, en chauffant les pièces et en appliquant la brasure (laiton par exemple) sur les pièces rouges.
Ce poste est destiné à des travaux de soudage sur métaux à faible épaisseur, avec une plage d’utilisation allant de la micro soudure (bijouterie) à la découpe et assemblage de tôles fines. Il est utilisé notamment pour la réparation d’objets tubulaires (vélos, chaises) et le chauffage de métaux ferreux ou cuivreux.
En cas de dysfonctionnement, comme une extinction soudaine de la flamme avec un bruit de détonation, il faut nettoyer la pointe du chalumeau après refroidissement en la frottant sur un bloc adapté. En cas de série de détonations, cela signifie une surchauffe de la pointe et il faut attendre son refroidissement avant de reprendre le travail ou refroidir rapidement la pointe en laissant passer l’oxygène seul. En cas de fuite, vérifier la fermeture des robinets et l’état des connexions, et si nécessaire déconnecter les bouteilles et remplacer les pièces défectueuses. Si la flamme est instable ou se détache, il faut ajuster la régulation d’oxygène en refermant puis rouvrant les robinets selon la procédure.
Pour éteindre la flamme lors d’une courte pause, il faut fermer d’abord le robinet de gaz puis celui d’oxygène. Pour un arrêt prolongé, fermer d’abord la vanne de prélèvement sur la bouteille de gaz, puis les robinets du chalumeau dans l’ordre gaz puis oxygène, déconnecter les bouteilles et les stocker en position verticale.
Cette utilisation doit se faire en respectant les conditions d’environnement : travailler dans un espace bien ventilé, sur une surface stable et horizontale, en évitant de diriger la flamme vers les bouteilles ou les tuyaux, et en portant les équipements de protection visuelle fournis.
L’ensemble comprend un chalumeau réglable avec allumage Piezo, deux pointes de différents diamètres, des tuyaux de 1,5 m, une bouteille d’oxygène non rechargeable de 110 litres et une bouteille de gaz Novacet de 600 ml, ainsi que des accessoires et consommables adaptés (baguettes de soudure acier, laiton, bronze, cuivre, pâte à souder).
Cette synthèse est basée sur le résumé de la fiche produit et sur les instructions détaillées d’utilisation, de réglage, d’allumage, d’extinction, d’entretien et de dépannage fournies dans la notice multilingue (notamment pages 3 à 9 du manuel en français et pages 6 à 19 pour les autres langues). Le fonctionnement s’appuie sur la maîtrise du mélange gaz/oxygène et le contrôle précis de la flamme pour obtenir un résultat de soudure ou de brasage adapté aux métaux fins.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les principales caractéristiques techniques du poste Bigaz pour le soudage à la flamme ?
Le poste Bigaz permet le soudage de la plupart des métaux sur faible épaisseur, avec une plage d’utilisation allant de la micro soudure (bijouterie) à la découpe et à l’assemblage de tôles fines. Il est équipé d’un chalumeau réglable avec allumage Piezo, deux pointes de diamètre 0,5 mm et 0,65 mm, un tuyau de 1,5 m, une bouteille d’oxygène non rechargeable de 110 litres et une bouteille de gaz Novacet de 600 ml. La température maximale atteinte est de 3100 °C, assurant une grande polyvalence.
Comment se déroule la mise en service et l’allumage du chalumeau du poste Bigaz ?
Avant utilisation, il faut vérifier que les robinets du chalumeau sont fermés. Les réducteurs se vissent sur les bouteilles sans forcer le serrage afin d’assurer une bonne étanchéité. La bouteille d’oxygène s’ouvre en tournant le volant dans le sens horaire, celle de gaz dans le sens antihoraire. Le chalumeau s’allume en ouvrant lentement le robinet de gaz et en approchant la lance d’une flamme. La flamme est ensuite réglée pour qu’elle reste attachée à la buse, puis on ouvre lentement le robinet d’oxygène jusqu’à obtenir une flamme bleu clair. En cas de flamme détachée, il faut reprendre la procédure.
Quelles sont les consignes de sécurité essentielles à respecter lors de l’utilisation du poste Bigaz ?
Il est impératif de travailler dans un espace bien ventilé, sur une surface stable et horizontale, en évitant de diriger la flamme vers les bouteilles ou les tuyaux. Le port des lunettes de protection fournies est obligatoire. En cas de fuite, vérifier la fermeture des robinets et l’état des connexions, et déconnecter les bouteilles si nécessaire. Ne jamais utiliser un appareil présentant des fuites ou des dysfonctionnements. En cas d’extinction soudaine de la flamme avec détonation, nettoyer la pointe après refroidissement.
Quels sont les modes d’utilisation du poste Bigaz pour le soudage et le soudo-brasage ?
Le poste Bigaz permet de chauffer les pièces à souder jusqu’à leur mise en fusion pour réaliser du soudage acier/acier ou des revêtements techniques. Pour le soudo-brasage, on chauffe les pièces jusqu’à ce qu’elles soient rouges, puis on approche la baguette de métal d’apport (par exemple laiton) sous la flamme pour répandre la brasure. Le poste autorise également la soudure autogène sans métal d’apport en maintenant le bain de fusion avec la flamme.
Comment intervenir en cas de dysfonctionnement ou de panne du poste Bigaz ?
En cas d’extinction soudaine de la flamme accompagnée d’un bruit de détonation, il faut attendre le refroidissement du chalumeau puis nettoyer la pointe en la frottant sur un bloc adapté. Si une série de détonations se produit, cela indique une surchauffe de la pointe, il faut alors attendre son refroidissement ou la refroidir en faisant passer uniquement l’oxygène. En cas de fuite, vérifier la fermeture des robinets et l’état des connexions, déconnecter les bouteilles et remplacer les pièces défectueuses si nécessaire.
