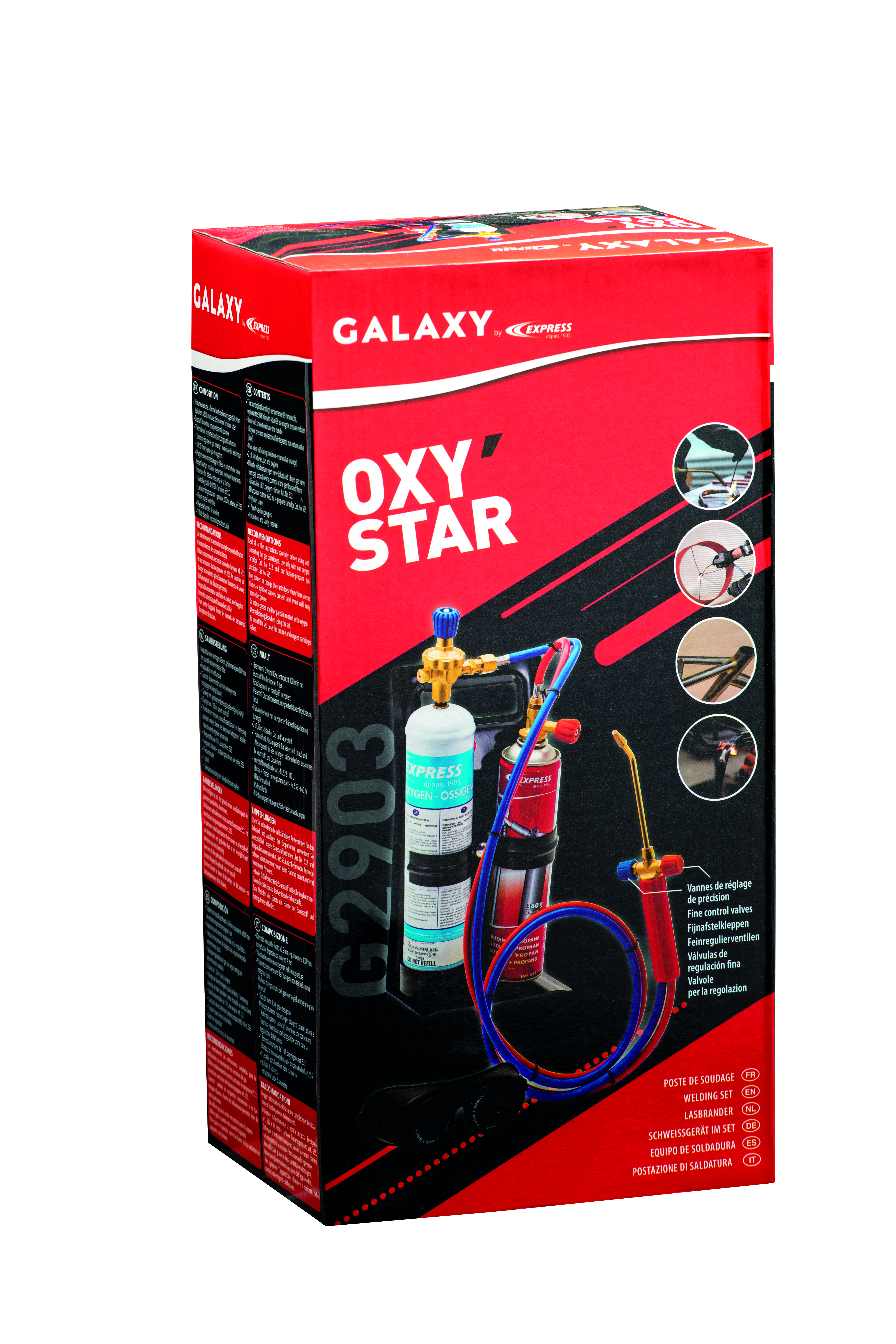

Poste OXY GAZ GALAXY by Express comprend bouteille jetable GUILBERT EXPRESS - G2903
Référence : G017G2903
Découvrez Poste OXY GAZ GALAXY by Express comprend bouteille jetable GUILBERT EXPRESS - G2903 disponible à l'achat
Les points clés
- Autonomie en oxygène de 30 minutes pour des soudures efficaces.
- Détecteur d'oxygène et vanne de gaz avec dispositifs antiretours.
- Idéal pour le brasage et le soudage autogène jusqu'à 4 mm.
- Vannes de réglage de précision pour un contrôle optimal.
- Compatible avec des diamètres de cuivre de 12 à 38 mm.
118,98 € TTC 99,15 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le poste de soudage OXY GAZ GALAXY by Express, référence G2903, est un équipement complet et performant conçu pour les professionnels et les amateurs exigeants en soudure.
Ce poste permet de réaliser plusieurs techniques : brasage tendre et fort, soudo-brasage ainsi que soudage autogène.
Il est adapté pour le brasage de tubes cuivre de diamètre allant de 12 à 38 mm, le soudo-brasage de l’acier jusqu’à 4 mm d’épaisseur et le soudage autogène de l’acier jusqu’à 3 mm.
La température maximale de la flamme atteint 2850 °C, garantissant une efficacité optimale pour ces applications.

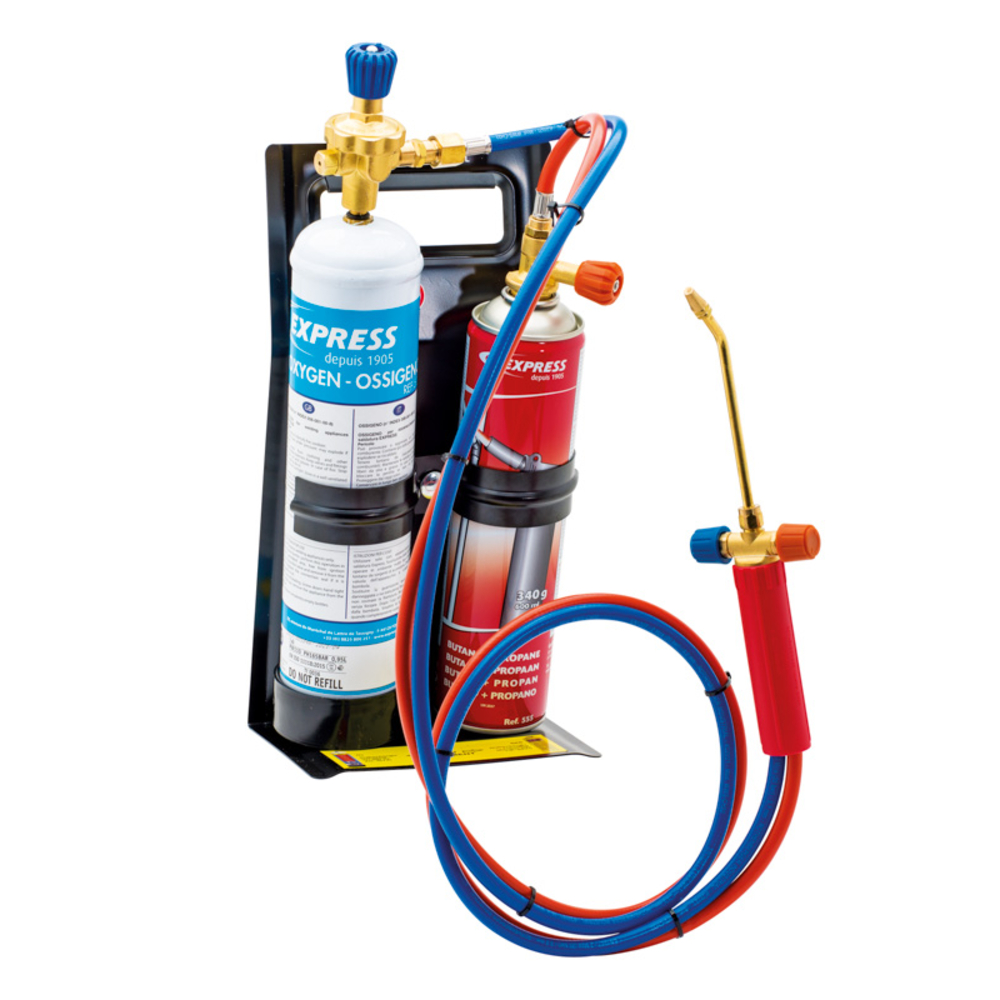

Le poste est livré prêt à l’emploi avec une bouteille d’oxygène jetable de 950 ml (réf. 522) et une cartouche de gaz butane/propane jetable de 600 ml (réf. 555).
Il comprend un détendeur d’oxygène et une vanne de réglage du gaz, tous deux équipés de dispositifs antiretour intégrés pour assurer la sécurité.
La poignée est munie de deux molettes de réglage de précision (une pour l’oxygène, une pour le gaz) permettant un contrôle fin de la flamme.
Le bec de soudage haute performance est percé à 0,9 mm, avec un débit équivalent à 300 l/min sous 4 bars.
Les tuyaux gaz et oxygène mesurent chacun 1,50 mètre.
Des lunettes de soudage DIN 5 sont fournies pour la protection des yeux.
L’autonomie est de 30 minutes environ pour la bouteille d’oxygène, et d’environ 10 heures pour la cartouche de gaz, selon les réglages effectués.
Le poste est compact, facilement transportable et idéal pour s’initier à la soudure à la flamme à moindre coût tout en bénéficiant d’une sécurité et d’une performance professionnelles.
Pour une utilisation sécurisée, il est indispensable de respecter les consignes suivantes :
- Utiliser exclusivement les bouteilles et cartouches recommandées par le fabricant.
- Ne jamais tenter de remplir ou modifier les récipients.
- Effectuer les raccordements dans un endroit bien ventilé, loin de toute source d’inflammation.
- Vérifier l’état des tuyaux et des joints avant chaque utilisation.
- Ne jamais utiliser de graisse ou d’huile sur les parties en contact avec l’oxygène.
- Ne pas poser le chalumeau allumé et éviter de chauffer la bouteille ou les tuyaux.
- Porter les lunettes de protection fournies et des vêtements adaptés, non inflammables et non graisseux.
Le montage et les réglages d’usine ne doivent pas être modifiés.
Le poste est équipé d’un dispositif antiretour/anti-explosion intégré dans la poignée, garantissant une sécurité accrue lors des opérations.
Le stockage et le transport doivent se faire avec les récipients déconnectés, dans un endroit aéré, à l’écart de la chaleur, en position verticale et hors de portée des enfants.
L’entretien régulier consiste à vérifier l’état des tuyaux pour éviter toute détérioration.
Ce poste de soudage est un outil polyvalent, fiable et sécurisé, parfaitement adapté aux travaux de brasage et soudage sur cuivre et acier, avec une excellente autonomie et un contrôle précis de la flamme.
Le poste de soudage OXY GAZ GALAXY by Express (référence G2903) est un équipement complet et performant, adapté aux professionnels du soudage et du brasage. Il permet de réaliser plusieurs techniques telles que le brasage tendre, le brasage fort, le soudo-brasage ainsi que le soudage autogène.
Ce poste comprend une bouteille d’oxygène jetable de 950 ml et une cartouche de gaz Butane/Propane de 600 ml, avec un porte-bouteilles intégré. Il est équipé d’un détendeur d’oxygène et d’une vanne de réglage du gaz, tous deux munis de dispositifs antiretour garantissant la sécurité d’utilisation. La poignée comporte deux molettes de réglage de précision pour un contrôle optimal de la flamme.
Les caractéristiques techniques principales sont les suivantes :
- Température de flamme élevée à 2850 °C
- Autonomie en oxygène d’environ 30 minutes selon les réglages
- Autonomie en gaz d’environ 10 heures selon les réglages
- Bec de soudage percé à 0,9 mm, délivrant un débit équivalent à 300 l/min avec un détendeur réglé à 4 bars
- Soudo-brasage acier possible jusqu’à 4 mm d’épaisseur
- Soudage autogène acier possible de 0,1 mm à 3 mm d’épaisseur
- Brasage sur tubes cuivre de diamètre allant de 12 à 38 mm
- Tuyaux gaz et oxygène de 1,50 m chacun, de couleur orange et bleu respectivement
Ce poste est compact, facilement transportable et livré prêt à l’emploi, incluant également des lunettes de soudage DIN 5 et une notice d’utilisation. Il est particulièrement adapté pour les travaux de précision, les petites réparations, l’artisanat d’art, le maquettisme, ainsi que les travaux de couverture comme le travail du plomb.
Les dispositifs de sécurité intégrés assurent une utilisation fiable, tandis que la conception ergonomique facilite le maniement. Ce poste constitue une solution économique pour s’initier à la soudure à la flamme tout en bénéficiant d’une qualité professionnelle.
Ce poste comprend une bouteille d’oxygène jetable de 950 ml et une cartouche de gaz Butane/Propane de 600 ml, avec un porte-bouteilles intégré. Il est équipé d’un détendeur d’oxygène et d’une vanne de réglage du gaz, tous deux munis de dispositifs antiretour garantissant la sécurité d’utilisation. La poignée comporte deux molettes de réglage de précision pour un contrôle optimal de la flamme.
Les caractéristiques techniques principales sont les suivantes :
- Température de flamme élevée à 2850 °C
- Autonomie en oxygène d’environ 30 minutes selon les réglages
- Autonomie en gaz d’environ 10 heures selon les réglages
- Bec de soudage percé à 0,9 mm, délivrant un débit équivalent à 300 l/min avec un détendeur réglé à 4 bars
- Soudo-brasage acier possible jusqu’à 4 mm d’épaisseur
- Soudage autogène acier possible de 0,1 mm à 3 mm d’épaisseur
- Brasage sur tubes cuivre de diamètre allant de 12 à 38 mm
- Tuyaux gaz et oxygène de 1,50 m chacun, de couleur orange et bleu respectivement
Ce poste est compact, facilement transportable et livré prêt à l’emploi, incluant également des lunettes de soudage DIN 5 et une notice d’utilisation. Il est particulièrement adapté pour les travaux de précision, les petites réparations, l’artisanat d’art, le maquettisme, ainsi que les travaux de couverture comme le travail du plomb.
Les dispositifs de sécurité intégrés assurent une utilisation fiable, tandis que la conception ergonomique facilite le maniement. Ce poste constitue une solution économique pour s’initier à la soudure à la flamme tout en bénéficiant d’une qualité professionnelle.
- Température de flamme : 2850 °C
- Autonomie oxygène : environ 30 minutes selon réglages
- Autonomie gaz : environ 10 heures selon réglages
- Soudage autogène de l'acier : 0,1 mm à 3 mm
- Soudo-brasage de l'acier : 0,5 mm à 4 mm
- Brasage tube cuivre : diamètre 12 mm à 38 mm
- Bec de soudage percé à 0,9 mm, débit équivalent 300 l/min avec détendeur 4 bar
- Tuyaux gaz et oxygène de 1,50 m chacun
- Poignée avec 2 molettes de réglage de précision
- Détendeur d'oxygène avec dispositif antiretour (bleu)
- Vanne de réglage du gaz avec dispositif antiretour (orange)
- Livré avec bouteille d’oxygène jetable 950 ml et cartouche gaz butane/propane 600 ml
- Lunettes de soudage DIN 5 fournies
Le poste de soudage OXY GAZ GALAXY by Express s’utilise en connectant une bouteille d’oxygène jetable et une cartouche de gaz Butane/Propane dans un environnement bien ventilé, sans flamme ni source d’inflammation à proximité. L’utilisateur doit d’abord s’assurer que les robinets de l’appareil sont fermés avant de raccorder les récipients. La bouteille d’oxygène se visse dans le détendeur d’oxygène en la tournant dans le sens inverse des aiguilles d’une montre, tandis que la cartouche de gaz se visse dans la vanne de réglage du gaz dans le sens des aiguilles d’une montre, sans utiliser de clé ni de graisse afin de ne pas endommager les filetages.
Pour l’allumage, il faut ouvrir légèrement le robinet de gaz puis allumer la flamme à l’aide d’un allume-gaz (briquet interdit). Ensuite, l’oxygène est ouvert très progressivement jusqu’à obtenir un dard bleu brillant. Ces opérations sont répétées jusqu’à atteindre la puissance de flamme souhaitée. La flamme est correctement réglée lorsque le dard est bleu très lumineux avec une extrémité transparente réduite.
Pendant l’utilisation, le chalumeau ne doit pas être posé allumé, et il faut veiller à ne pas chauffer la bouteille ou la cartouche ni brûler les tuyaux souples. L’usage se fait dans des conditions de travail avec une ventilation suffisante, dans un lieu propre, éloigné des matériaux combustibles ou gras. Il est nécessaire de porter les lunettes de protection fournies et des vêtements non inflammables et non souillés de graisse. Il faut éviter d’inhaler les fumées de soudage ou de brasage.
Pour éteindre l’appareil, il faut fermer d’abord la vanne de la cartouche de gaz puis celle de la bouteille d’oxygène, fermer toutes les autres vannes, ouvrir brièvement les vannes une par une sur la poignée pour éliminer la pression dans les tuyaux, puis refermer ces vannes. En cas de stockage prolongé, les récipients doivent être déconnectés dans un lieu ventilé, sans flamme ni source d’inflammation, et le chalumeau doit être laissé refroidir avant rangement.
Le changement des récipients s’effectue en fermant toutes les vannes, en dépressurisant les tuyaux, puis en dévissant le détendeur d’oxygène et la vanne de gaz des réservoirs respectifs dans un endroit ventilé et sécurisé. Les nouveaux récipients sont ensuite raccordés dans les mêmes conditions, en s’assurant que les robinets sont fermés avant le branchement, puis repositionnés en position verticale dans le support.
Ce poste est utilisé pour des travaux de brasage tendre, brasage fort, soudo-brasage, soudage autogène, notamment sur canalisations cuivre (diamètre 12 à 38 mm) et acier (épaisseur jusqu’à 4 mm pour le soudo-brasage et jusqu’à 3 mm pour le soudage autogène). Il convient pour des travaux de précision, petites réparations, artisanat d’art, maquettisme, cintrage, piquage, ainsi que pour des travaux de couverture comme le travail du plomb.
L’autonomie moyenne est d’environ 30 minutes pour la bouteille d’oxygène et 10 heures pour la cartouche de gaz, selon les réglages effectués. La température de la flamme peut atteindre 2850 °C.
Pour l’allumage, il faut ouvrir légèrement le robinet de gaz puis allumer la flamme à l’aide d’un allume-gaz (briquet interdit). Ensuite, l’oxygène est ouvert très progressivement jusqu’à obtenir un dard bleu brillant. Ces opérations sont répétées jusqu’à atteindre la puissance de flamme souhaitée. La flamme est correctement réglée lorsque le dard est bleu très lumineux avec une extrémité transparente réduite.
Pendant l’utilisation, le chalumeau ne doit pas être posé allumé, et il faut veiller à ne pas chauffer la bouteille ou la cartouche ni brûler les tuyaux souples. L’usage se fait dans des conditions de travail avec une ventilation suffisante, dans un lieu propre, éloigné des matériaux combustibles ou gras. Il est nécessaire de porter les lunettes de protection fournies et des vêtements non inflammables et non souillés de graisse. Il faut éviter d’inhaler les fumées de soudage ou de brasage.
Pour éteindre l’appareil, il faut fermer d’abord la vanne de la cartouche de gaz puis celle de la bouteille d’oxygène, fermer toutes les autres vannes, ouvrir brièvement les vannes une par une sur la poignée pour éliminer la pression dans les tuyaux, puis refermer ces vannes. En cas de stockage prolongé, les récipients doivent être déconnectés dans un lieu ventilé, sans flamme ni source d’inflammation, et le chalumeau doit être laissé refroidir avant rangement.
Le changement des récipients s’effectue en fermant toutes les vannes, en dépressurisant les tuyaux, puis en dévissant le détendeur d’oxygène et la vanne de gaz des réservoirs respectifs dans un endroit ventilé et sécurisé. Les nouveaux récipients sont ensuite raccordés dans les mêmes conditions, en s’assurant que les robinets sont fermés avant le branchement, puis repositionnés en position verticale dans le support.
Ce poste est utilisé pour des travaux de brasage tendre, brasage fort, soudo-brasage, soudage autogène, notamment sur canalisations cuivre (diamètre 12 à 38 mm) et acier (épaisseur jusqu’à 4 mm pour le soudo-brasage et jusqu’à 3 mm pour le soudage autogène). Il convient pour des travaux de précision, petites réparations, artisanat d’art, maquettisme, cintrage, piquage, ainsi que pour des travaux de couverture comme le travail du plomb.
L’autonomie moyenne est d’environ 30 minutes pour la bouteille d’oxygène et 10 heures pour la cartouche de gaz, selon les réglages effectués. La température de la flamme peut atteindre 2850 °C.
Votre produit GUILBERT EXPRESS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GUILBERT EXPRESS
33 AVENUE DU MARECHAL DE LA LETTRE DE T
94127 - FONTENAY SOUS BOIS
France
commandes@express.fr
Le produit présente des risques liés à l'utilisation de gaz sous pression. Il est essentiel de manipuler la bouteille jetable avec précaution pour éviter tout risque d'explosion ou de fuite. Il est recommandé de porter des équipements de protection individuels adaptés, notamment des gants et des lunettes de sécurité, lors de la manipulation. Le stockage doit se faire dans un endroit bien ventilé, à l'abri des sources de chaleur et des flammes nues. En cas de fuite, il convient d'éloigner toute source d'ignition et d'aérer la zone. En cas de contact avec la peau ou les yeux, rincer abondamment à l'eau claire. Ne pas percer ni brûler la bouteille, même vide. Les déchets doivent être éliminés conformément à la réglementation locale relative aux gaz sous pression. Le produit est soumis aux obligations réglementaires liées aux gaz comprimés et doit être utilisé conformément aux consignes de sécurité.
Questions produits
Quelle autonomie offre ce poste de soudage en oxygène et en gaz ?
Le poste de soudage Galaxy EXPRESS dispose d'une autonomie en oxygène de 30 minutes avec la flamme réglée pour souder les dimensions indiquées. L'autonomie en gaz atteint quant à elle 10 heures, permettant des travaux prolongés sans interruption.
Quels dispositifs de sécurité sont intégrés dans ce poste de soudage ?
Ce poste est équipé d'un détendeur d'oxygène et d'une vanne de gaz, tous deux munis de dispositifs antiretour. Un dispositif antiretour est également présent dans la poignée, garantissant une utilisation sécurisée.
Quelles sont les capacités de soudage en termes d'épaisseur et de matériaux ?
Le poste permet le soudobrasage sur acier jusqu'à 4 mm d'épaisseur et le soudage autogène sur acier jusqu'à 3 mm. Il est compatible avec des diamètres de cuivre allant de 12 à 38 mm.
Comment se contrôle la flamme sur ce poste de soudage ?
La flamme est réglée via des vannes de précision qui offrent un contrôle optimal. Ces vannes permettent d'ajuster précisément le débit de gaz pour un travail adapté aux besoins spécifiques.
Quel est le débit d'oxygène fourni par ce poste ?
Le poste est percé à 0,9 mm, ce qui équivaut à un débit de 300 litres par minute avec un détendeur d'oxygène réglé à 4 bars.
