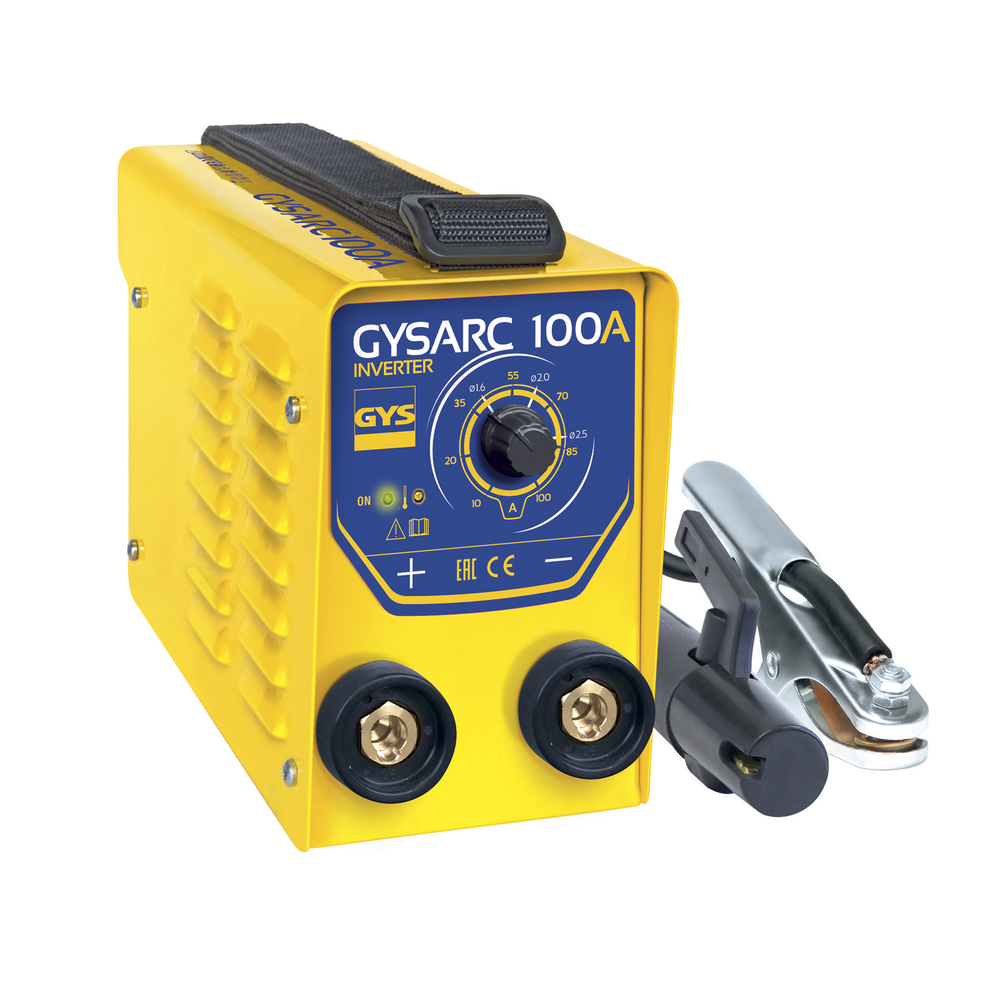

POSTE SOUDURE GYSARC 100 - BOX QUADRI - GYS - 071551
Référence : G018071551
Découvrez POSTE SOUDURE GYSARC 100 - BOX QUADRI - GYS - 071551 disponible à l'achat
- Poste à souder léger et compact pour un transport facile
- Technologie d’onduleur IGBT pour un amorçage optimal
- Soudage de diverses électrodes jusqu'à 2,5 mm de diamètre
- Aides au soudage intégrées pour une meilleure performance
- Protection thermique pour un fonctionnement sécurisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le poste de soudure MMA 100 A - GYSARC 100, un équipement performant adapté à divers travaux de soudure. Ce poste à souder inverter monophasé, utilisant la technologie d’onduleur IGBT, offre d'excellentes propriétés d’amorçage pour une stabilité optimale de l’arc.
Ce modèle fonctionne avec une alimentation monophasée de 230 V et 16 A, permettant de souder facilement la plupart des électrodes enrobées, y compris les électrodes rutiles, inox, fonte et basiques jusqu'à un diamètre de 2,5 mm. Grâce à sa haute tension à vide, l’amorçage est immédiat et le courant de soudage reste constant, offrant une fusion douce et une stabilité, même avec des variations de tension.
Le GYSARC 100 intègre plusieurs aides au soudage comme le Hot Start, l'Arc Force et l'Antisticking, tout en assurant un refroidissement efficace avec protection thermique. Léger avec un poids de seulement 2 kg, ce poste se range facilement et est équipé d'une poignée sangle/bandoulière pour un transport aisé.
Ce poste fonctionne sur une alimentation monophasée 230 V - 16 A et permet de souder aisément la plupart des électrodes enrobées, notamment rutile, inox, fonte et basique, avec un diamètre allant jusqu’à 2,5 mm. Sa technologie inverter assure une puissance de soudage constante, une fusion très douce grâce au courant continu, et une haute stabilité même face aux variations de tension d’alimentation.
Plusieurs aides au soudage sont intégrées pour faciliter l’utilisation et améliorer la qualité des soudures :
- Hot Start pour un amorçage facilité,
- Arc Force qui augmente ponctuellement le courant en cas de soudage difficile,
- Antisticking qui réduit les risques de collage de l’électrode au contact de la pièce.
Le GYSARC 100 est sécurisé grâce à un refroidissement optimisé avec protection thermique et une protection contre les surintensités. Son design ultra portable, avec un poids plume de 2 kg et un volume très réduit, permet un rangement facile sur une étagère ou dans une servante. Il est équipé d’une poignée sangle/bandoulière pour faciliter le transport.
Le poste est livré avec un câble de masse de 1,6 mètre (ø 10 mm²) et un porte-électrode de même longueur et section. Ses dimensions compactes sont de 13 x 21 x 10 cm, avec un indice de protection IP21.
Conforme à la norme EN 60974-1, ce poste à souder est adapté aux professionnels recherchant un appareil fiable, performant, léger et facile à transporter pour des travaux de soudure à l’électrode enrobée.
POSTE DE SOUDURE INVERTER À L’ÉLECTRODE ENROBÉE (MMA) 100 A
Le GYSARC 100 est un poste à souder inverter monophasé à électrode enrobée (MMA). Fabriqué avec la dernière technologie d’onduleur IGBT, il présente d’excellentes propriétés d’amorçage, garantissant ainsi la stabilité de l’arc.
• Alimentation monophasée 230 V - 16 A
• Soude avec une grande facilité la plupart des électrodes enrobées : rutile, inox, fonte et basique (jusqu’au Ø 2.5 mm).
• Technologie INVERTER
- Amorçage immédiat grâce à sa tension à vide élevée.
- Puissance de soudage constante.
- Fusion très douce due à son courant continu.
- Haute stabilité du courant de soudage aux variations de tension d’alimentation.
• Aides au soudage : Hot start, Arc Force, Antisticking
• Refroidissement du poste optimisé avec protection thermique.
• Protégé contre les surintensités.
• Poids plume (2 kg)
• Volume très réduit, il se range partout (étagère, servante, etc)
• 1 poignée sangle/bandoulière facilite le déplacement.
Le poste s’allume par un bouton marche/arrêt situé à l’arrière. Il utilise une alimentation monophasée 230 V, avec une prise 16 A, et nécessite une mise à la terre conforme. Le réglage de l’intensité de soudage se fait via un potentiomètre unique sur le panneau de commande, permettant de choisir une intensité entre 10 et 100 A.
Le principe d’utilisation repose sur la technologie inverter IGBT, avec un amorçage immédiat grâce à une haute tension à vide. Le courant de soudage est constant et stable même en cas de variations de tension d’alimentation, assurant une fusion douce en courant continu. Le poste intègre plusieurs aides au soudage : Hot Start (surintensité au démarrage pour faciliter l’amorçage), Arc Force (surintensité ponctuelle pour éviter le collage de l’électrode), et Antisticking (réduction du collage de l’électrode en cas de contact avec la pièce).
Le poste est destiné à souder la plupart des électrodes enrobées, notamment rutile, inox, fonte et basique, jusqu’à un diamètre maximal de 2,5 mm. Il est utilisé dans des environnements où la température est comprise entre -10 et +40 °C, avec une humidité relative maximale de 50 % à 40 °C et 90 % à 20 °C, et jusqu’à 1000 m d’altitude.
En cas de dysfonctionnement, si les voyants s’allument sans délivrer de courant, cela peut être dû à la protection thermique qui se déclenche : il faut alors attendre la fin du refroidissement. Si le poste ne soude pas alors que le voyant de fonctionnement est allumé, il faut vérifier les connexions de la pince de masse et du porte-électrode. En cas de picotements sur la carrosserie, il faut contrôler la mise à la terre. Un mauvais soudage peut venir d’une erreur de polarité.
Le poste doit être installé sur un sol stable avec une inclinaison maximale de 10°, dans un espace aéré et protégé de la pluie et du soleil. Il ne doit pas être utilisé dans des environnements avec des poussières métalliques conductrices. Le poste doit être manipulé en position verticale, transporté avec la sangle prévue, et les câbles doivent être déroulés complètement pour éviter la surchauffe.
Le poste est destiné à un usage professionnel dans des travaux de soudure à l’électrode enrobée, en respectant les consignes de sécurité et d’environnement, notamment en assurant une ventilation suffisante pour évacuer les fumées et gaz de soudage.
En résumé, l’utilisation consiste à brancher correctement les câbles, régler l’intensité de soudage selon l’électrode utilisée, amorcer l’arc avec l’aide des fonctions intégrées, et réaliser la soudure dans les conditions d’environnement adaptées, en respectant les consignes d’entretien et de maintenance régulière.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles électrodes peut-on utiliser avec le poste GYSARC 100 ?
Le poste GYSARC 100 permet de souder la plupart des électrodes enrobées, notamment rutile, inox, fonte et basique, jusqu’à un diamètre maximal de 2,5 mm. Cette compatibilité couvre les électrodes courantes utilisées en soudage MMA.
Comment fonctionne la technologie inverter IGBT intégrée dans ce poste ?
La technologie inverter IGBT assure un amorçage immédiat grâce à une haute tension à vide, une puissance de soudage constante, une fusion très douce en courant continu et une haute stabilité du courant même en cas de variations de tension d’alimentation.
Quelles aides au soudage sont intégrées au GYSARC 100 et à quoi servent-elles ?
Le poste intègre trois aides au soudage : Hot Start pour faciliter l’amorçage par une surintensité au démarrage, Arc Force qui augmente ponctuellement le courant pour éviter le collage de l’électrode, et Antisticking qui réduit les risques de collage en cas de contact entre l’électrode et la pièce.
Quelles sont les conditions d’utilisation et d’environnement à respecter ?
Le poste doit être utilisé dans un environnement avec une température comprise entre -10 °C et +40 °C, une humidité relative maximale de 50 % à 40 °C et 90 % à 20 °C, et jusqu’à 1000 mètres d’altitude. Il doit être installé sur un sol stable avec une inclinaison maximale de 10°, dans un espace aéré, protégé de la pluie, du soleil et des poussières métalliques conductrices.
Quelles précautions de sécurité électrique faut-il observer ?
Le réseau électrique doit impérativement être mis à la terre. Il est interdit de toucher simultanément la torche ou le porte-électrode et la pince de masse. En cas de dysfonctionnement, vérifier les connexions et la mise à la terre. Le poste est protégé contre les surintensités et dispose d’une protection thermique qui se déclenche en cas de surchauffe.
Quels sont les critères à vérifier pour le transport et l’installation du poste ?
Le GYSARC 100 est léger (2 kg) et compact, équipé d’une poignée sangle/bandoulière pour faciliter le transport. Il doit être transporté en position verticale, sans tirer sur les câbles ou la torche. Pour l’installation, il faut veiller à une ventilation suffisante et à un accès facile aux commandes, en évitant les environnements contenant des poussières métalliques conductrices.
Comment identifier et résoudre les principaux dysfonctionnements ?
Si les deux voyants sont allumés sans courant, la protection thermique est activée : attendre la fin du refroidissement. Si seul le voyant vert est allumé sans soudage, vérifier les connexions de la pince de masse et du porte-électrode. En cas de picotements sur la carrosserie, contrôler la mise à la terre. Un mauvais soudage peut résulter d’une erreur de polarité.
