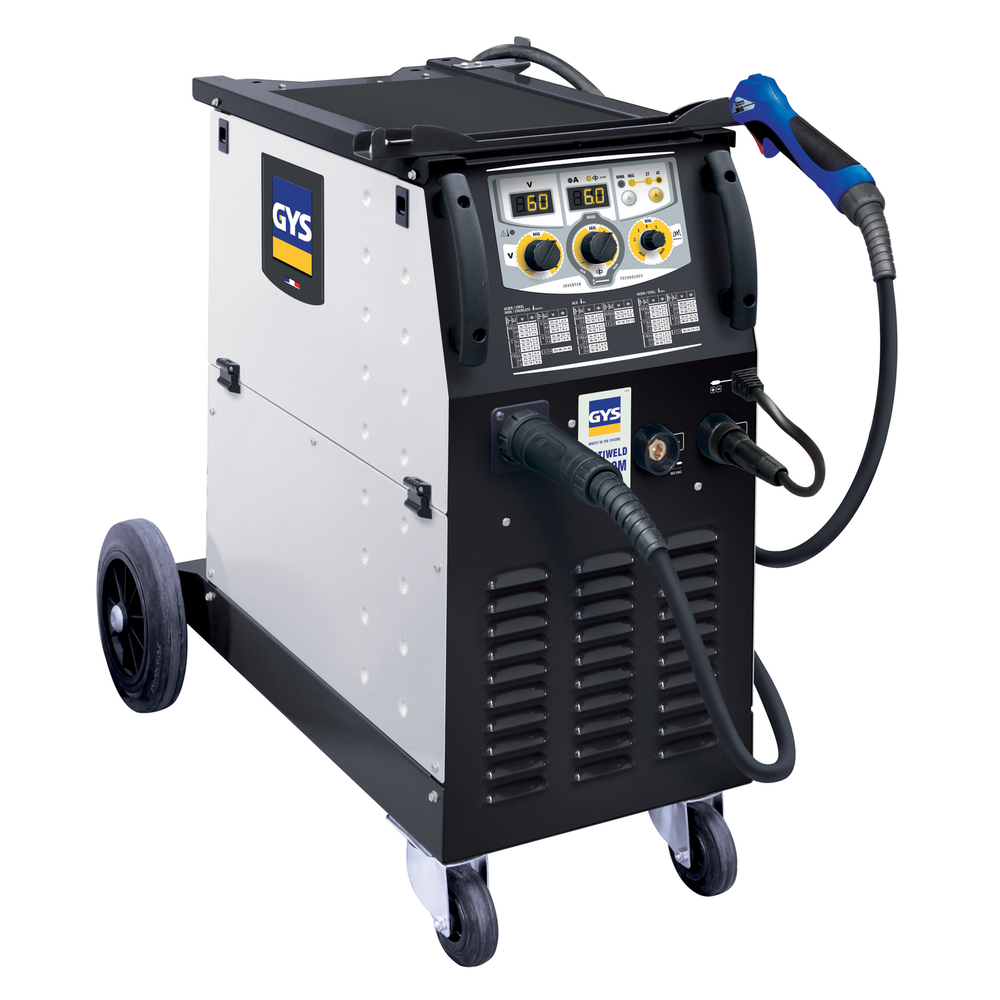

POSTE SOUDURE MULTIWELD FV 220M - AVEC ACCESSOIRES - GYS - 065482
Référence : G018065482
Découvrez POSTE SOUDURE MULTIWELD FV 220M - AVEC ACCESSOIRES - GYS - 065482 disponible à l'achat
- Appareil polyvalent pour soudures MIG/MAG et MMA
- Fonctionne avec une alimentation de 85 à 265 V
- Interface intuitive avec deux afficheurs digitaux
- Dévidoir à 4 galets pour une qualité de soudure optimale
- Livré avec torche, pince de masse et porte électrode
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Le poste de soudure MIG/MAG 220 A - MULTIWELD FV 220M est un appareil polyvalent. Ce générateur monophasé permet de réaliser des soudures MIG/MAG, en utilisant du fil fourré et MMA. Conçu pour fonctionner avec une alimentation comprise entre 85 et 265 V, il se démarque par son système FV (Flexible Voltage) qui assure une grande adaptabilité.
Avec son interface intuitive intégrant deux afficheurs digitaux, le MULTIWELD FV 220M facilite des réglages précis. Il dispose d’un dévidoir performant à 4 galets, garantissant une qualité de soudure optimale, même pour l’aluminium. Ce modèle supporte divers types de fils : acier (Ø 0.6 à 1.0 mm), acier inoxydable (Ø 0.8 à 1.0 mm), aluminium (Ø 0.8 et 1.0 mm) et fil fourré (Ø 0.9 à 1.2 mm). En mode MMA, il peut utiliser des électrodes basiques et rutiles jusqu’à 5 mm de diamètre.
Le MULTIWELD FV 220M est également équipé d’une prise préinstallée pour un réchauffeur de gaz en soudage sous CO2 pur et est protégé contre les surtensions jusqu’à 400 V. Ce poste est livré avec des accessoires essentiels : une torche MIG25 (230 A, 3 m), une pince de masse (2.5 m, 25 mm²) et un porte électrode (2 m, 25 mm²).
Son interface intuitive intègre deux afficheurs digitaux offrant des réglages simples et précis, avec un choix de comportement de la gâchette en modes 2T ou 4T. Un tableau en façade aide à régler la tension et le diamètre du fil d’apport selon l’épaisseur du matériau à souder, optimisant ainsi le processus MIG/MAG.
Le système de dévidage est équipé d’un motodévidoir puissant à 4 galets, compatible avec des bobines de fils de diamètre 200 ou 300 mm, assurant un déroulement efficace et une qualité de soudure irréprochable, notamment pour l’aluminium. Le raccord torche européen permet un montage et démontage rapides.
Les capacités de soudage sont les suivantes :
- MIG/MAG : fil acier de 0,6 à 1,0 mm, acier inoxydable de 0,8 à 1,0 mm, aluminium de 0,8 à 1,0 mm, fil fourré (inversion de polarité) de 0,9 à 1,2 mm.
- MMA : électrodes basiques et rutiles jusqu’à 5 mm de diamètre.
Le poste est équipé d’une prise préinstallée (36 V - 4,2 A) pour un réchauffeur de gaz en soudage sous CO2 pur (réchauffeur non inclus). Il est compatible avec les prises électriques US (type A) et EURO (types C/E/F).
Ce modèle est robuste et conçu pour une utilisation extérieure grâce à sa classe de protection IP23. Il accepte des rallonges électriques très longues (jusqu’à 100 m) et dispose de roues renforcées assurant stabilité et maniabilité. Un support permet le maintien d’une bouteille de gaz jusqu’à 4 m³ (20 L). Le poste est protégé contre les surtensions jusqu’à 400 V (PROTEC 400).
Performances électriques :
- Intensité de soudage jusqu’à 220 A en MIG/MAG.
- Puissance absorbée de 9 kW.
- Dimensions : 77 x 79 x 47 cm.
- Poids : 32 kg.
Le poste est livré avec les accessoires suivants :
- Torche MIG25 (230 A, 3 m).
- Pince de masse (2,5 m, 25 mm²).
- Porte électrode (2 m, 25 mm²).
Ce poste de soudure allie polyvalence, robustesse et précision, adapté aux professionnels recherchant un équipement fiable pour divers travaux de soudage en MIG/MAG, fil fourré et MMA.
POSTE DE SOUDURE MULTIWELD FV 220M
Le MULTIWELD FV 220M est un générateur monophasé combinant les procédés de soudage MIG/MAG, fil fourré et MMA. Il fonctionne sous une tension d’alimentation comprise entre 85 et 265 V grâce à son alimentation FV (Flexible Voltage).Son interface intuitive intègre deux afficheurs digitaux offrant des réglages simples et précis. Équipé d’un système de dévidage précis à 4 galets, sa qualité de soudure est irréprochable même en aluminium.
• Soudage MIG/MAG :
- fil acier : Ø 0.6 à 1.0 mm
- fil acier inoxydable : Ø 0.8 à 1.0 mm
- fil aluminium : Ø 0.8 et 1.0 mm
- fil fourré (inversion de polarité) : Ø 0.9 à 1.2 mm
• Soudage MMA : électrodes basiques et rutiles (jusqu’au Ø 5 mm)
• Dévidoir 4 galets pour bobines Ø 200 mm et 300 mm
• Interface avec afficheurs digitaux offrant des réglages simples et précis
• Prise préinstallée (36 V - 4.2 A) pour réchauffeur de gaz en soudage sous CO2 pur
• Alimentation monophasée de 85 à 265 V (FV : Flexible Voltage) – 32 ou 16 A
• Protégé contre les surtensions jusqu’à 400 V (PROTEC 400)
→ Livré avec :
- Torche MIG25, raccord européen (230 A - 3 m)
- Pince de masse (2.5 m / 25 mm²)
- Porte électrode (2 m / 25 mm²)
L’utilisation commence par la mise sous tension à l’aide de l’interrupteur situé à l’arrière du poste. Pour le soudage MIG/MAG, l’utilisateur sélectionne le mode MIG/MAG sur le panneau de commande et règle la tension de soudage ainsi que la vitesse d’avance du fil selon l’épaisseur et le type de matériau à souder, en s’aidant du tableau d’aide au réglage présent en façade. Il peut aussi ajuster le niveau d’inductance pour modifier la dynamique de l’arc. Le comportement de la gâchette peut être choisi en mode 2T ou 4T.
Le fil de soudure est chargé sur un dévidoir intégré équipé de galets adaptés au diamètre du fil utilisé (acier, inox, aluminium ou fil fourré). La pression des galets doit être ajustée pour assurer un bon entraînement du fil sans l’écraser, notamment en aluminium où la pression doit être minimale. Le fil sort de la torche équipée d’un tube contact et d’une buse adaptés au type et au diamètre du fil.
En soudage MIG/MAG acier ou inox, un gaz de protection (mélange argon + CO2 ou 2% CO2 pour inox) est utilisé, avec un débit adapté (8 à 12 l/min). En aluminium, le gaz est de l’argon pur avec un débit plus élevé (15 à 25 l/min). Le poste est équipé d’une prise 36 V pour connecter un réchauffeur de gaz nécessaire en cas d’utilisation de CO2 pur.
En mode fil fourré (No Gas), la polarité doit être inversée. Le réglage de la tension et de la vitesse du fil se fait également via le panneau de commande. L’utilisation d’une buse spécifique No Gas est recommandée pour éviter la surchauffe de la torche.
Pour le soudage MMA, l’utilisateur sélectionne le mode MMA sur le panneau de commande et règle le courant de soudage en fonction du diamètre et du type d’électrode utilisé (basique ou rutile, jusqu’à 5 mm de diamètre). Le câble d’inversion de polarité doit être déconnecté dans ce mode.
Le poste dispose de protections automatiques contre la surchauffe et les surtensions. En cas de surchauffe, le poste coupe le courant et le voyant de protection s’allume jusqu’au refroidissement. En cas de surtension (fonction Protect 400), le poste se met en protection et le voyant clignote.
Le poste accepte des rallonges électriques adaptées et doit être utilisé dans un environnement ventilé, à une température comprise entre -10 et +40 °C, avec une humidité contrôlée. Le poste peut être utilisé en extérieur grâce à son indice de protection IP23.
En cas de dysfonctionnement, le manuel indique les causes possibles et les actions à réaliser, par exemple vérifier la pression des galets, nettoyer ou changer le tube contact, contrôler les branchements électriques, ou ajuster le débit de gaz.
Ainsi, l’utilisation du MULTIWELD FV 220M consiste à sélectionner le mode de soudage adapté, régler les paramètres (tension, vitesse fil ou courant), charger et ajuster le fil sur le dévidoir, connecter le gaz de protection si nécessaire, et réaliser le soudage en maintenant la gâchette de la torche. Les réglages précis et l’aide au soudage facilitent l’obtention d’un résultat conforme aux besoins selon le matériau et l’épaisseur à souder.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les plages de tension d’alimentation compatibles avec le poste MULTIWELD FV 220M ?
Le poste MULTIWELD FV 220M fonctionne en monophasé avec une alimentation électrique comprise entre 85 et 265 V grâce à son système Flexible Voltage (FV). Il est protégé contre les surtensions jusqu’à 400 V (fonction Protect 400) qui active une protection automatique en cas de dépassement.
Quels types de fils et électrodes ce poste peut-il utiliser pour le soudage MIG/MAG et MMA ?
Pour le soudage MIG/MAG, il accepte des fils acier de Ø 0,6 à 1,0 mm, acier inoxydable de Ø 0,8 à 1,0 mm, aluminium de Ø 0,8 et 1,0 mm, ainsi que du fil fourré (inversion de polarité) de Ø 0,9 à 1,2 mm. En mode MMA, il peut utiliser des électrodes basiques et rutiles jusqu’à 5 mm de diamètre.
Comment le poste assure-t-il une qualité de soudure optimale, notamment en aluminium ?
Le poste est équipé d’un dévidoir à 4 galets puissant, compatible avec des bobines de 200 ou 300 mm, assurant un déroulement efficace du fil. La pression des galets est réglable pour éviter d’écraser le fil, particulièrement en aluminium où elle doit être minimale. Le poste dispose aussi d’une interface intuitive avec deux afficheurs digitaux et un tableau d’aide au réglage en façade pour adapter la tension et la vitesse d’avance du fil selon le matériau et son épaisseur.
Quelles sont les protections intégrées pour la sécurité et la durabilité du poste ?
Le MULTIWELD FV 220M intègre une protection thermique qui coupe le courant en cas de surchauffe, avec un voyant de signalisation. Il est également protégé contre les surtensions jusqu’à 400 V (fonction Protect 400). Le poste possède la classe de protection IP23, permettant une utilisation en extérieur avec protection contre la pluie dirigée.
Quels accessoires sont fournis avec ce poste de soudure ?
Le poste est livré avec une torche MIG25 de 3 mètres (230 A), une pince de masse de 2,5 mètres (section 25 mm²) et un porte-électrode de 2 mètres (section 25 mm²).
Quelles sont les recommandations pour le raccordement et l’utilisation des rallonges électriques ?
Le poste accepte des rallonges électriques très longues (jusqu’à 100 m), à condition qu’elles soient adaptées en taille et section. Pour le MULTIWELD FV 220M, la section recommandée est de 2,5 mm² pour une tension monophasée 230 V (voir tableau page 7 du manuel). Il est important d’utiliser des rallonges conformes aux normes nationales.
Comment fonctionne la prise préinstallée pour le réchauffeur de gaz CO2 pur ?
Le poste dispose d’une prise 36 V - 4,2 A prévue pour connecter un réchauffeur de gaz nécessaire en soudage sous CO2 pur. Ce réchauffeur n’est pas inclus et doit être connecté à cette prise située à proximité de la bobine de fil derrière la porte latérale.
Comment sont gérés les réglages et l’interface utilisateur pour faciliter le soudage ?
L’interface intègre deux afficheurs digitaux pour la tension et le courant/vitesse de fil, ainsi que des molettes de réglage précises et un tableau d’aide au réglage en façade. Le comportement de la gâchette est sélectionnable en mode 2T ou 4T. Un réglage d’inductance permet d’ajuster la dynamique de l’arc selon les besoins.
