POSTE SOUDURE PROTIG 231L DC PFC - AVEC ACCESSOIRES - TIG20DB-4m - GYS - 079335
Référence : G018079335
Découvrez POSTE SOUDURE PROTIG 231L DC PFC - AVEC ACCESSOIRES - TIG20DB-4m - GYS - 079335 disponible à l'achat
- Technologie PFC pour un arc électrique stable
- Modes de soudage MMA et TIG pour divers matériaux
- 50 programmes mémorisables pour un usage répétitif
- Carrosserie renforcée pour une durabilité accrue
- Compact et facile à transporter sur chantier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le PROTIG 231L DC PFC, un générateur de soudage TIG à courant continu pulsé, intégrant un groupe de refroidissement. Grâce à sa technologie PFC, il fonctionne de 195 V à 265 V, offrant un arc électrique stable, même sur des rallonges de 100 m. Ce poste permet de souder efficacement des matériaux ferreux, avec un mode MMA Pulsé facilitant les soudures en position verticale.
Ses grandes caractéristiques incluent des modes de pointage réglables, un choix d’amorçage sans contact ou par contact, et une gestion de gâchette versatile. Avec une régulation secondaire de pointe pour une stabilité d’arc inégalée et jusqu’à 50 programmes mémorisables, le PROTIG 231L assure un contrôle optimal lors du soudage.
Il est également équipé d’une détection automatique de torche, de commandes à distance sans outils, et d’une gestion intelligente de la ventilation. Sa carrosserie renforcée et ses patins antichocs garantissent sa durabilité sur chantier, tandis qu'il est protégé contre les surtensions jusqu'à 400 V. Compact et facile à transporter, ce poste est l'outil idéal pour les professionnels du soudage.
Ce poste propose deux procédés de soudage principaux :
- TIG DC Standard pour un soudage en courant lisse sur la majorité des matériaux ferreux.
- TIG DC Pulsé jusqu’à 2 kHz, permettant de maîtriser la température du bain de fusion, de limiter la déformation et d’assembler des tôles fines dès 0,3 mm.
En mode MMA, il offre :
- MMA Standard pour électrodes rutiles et basiques jusqu’à 5 mm de diamètre.
- MMA Pulsé jusqu’à 500 Hz, facilitant les soudures montantes en position verticale, notamment pour les tubulures et pipelines.
Les réglages TIG sont optimisés avec :
- Deux modes de pointage réglables (Spot de 0,1 à 60 secondes, Pulse de 0,01 à 60 secondes).
- Deux types d’amorçage : HF sans contact et LIFT par contact, adaptés aux environnements électrosensibles.
- Trois gestions de gâchette : 2T, 4T et 4T LOG.
La productivité est maximisée grâce à :
- Une régulation secondaire de pointe assurant une stabilité d’arc optimale et un courant constant dans toutes les positions.
- La mémorisation de jusqu’à 50 programmes par procédé pour les tâches répétitives.
- Un menu avancé offrant un contrôle précis du soudage.
- L’affichage du courant et de la tension pendant et après le soudage (technologies DMOS/QMOS).
- La détection automatique de la torche compatible avec différents types de commandes (lamelle, double bouton, potentiomètre, Up&Down).
- Des commandes à distance (pédale ou manuelle en option) connectables sans outils.
- Un VRD activable via un switch interne pour abaisser la tension de sortie à vide sous 35 V.
- Une gestion intelligente de la ventilation qui réduit la consommation électrique, l’aspiration de poussière et le niveau sonore.
Ce poste est conçu pour un usage sur chantier :
- Acceptation des rallonges électriques jusqu’à 100 m.
- Carrosserie renforcée avec patins antichocs pour une meilleure durabilité.
- Compact, peu encombrant et facilement transportable.
- Protection contre les surtensions jusqu’à 400 V (PROTEC 400).
L’interface utilisateur est intuitive avec un écran lumineux lisible jusqu’à 10 mètres.

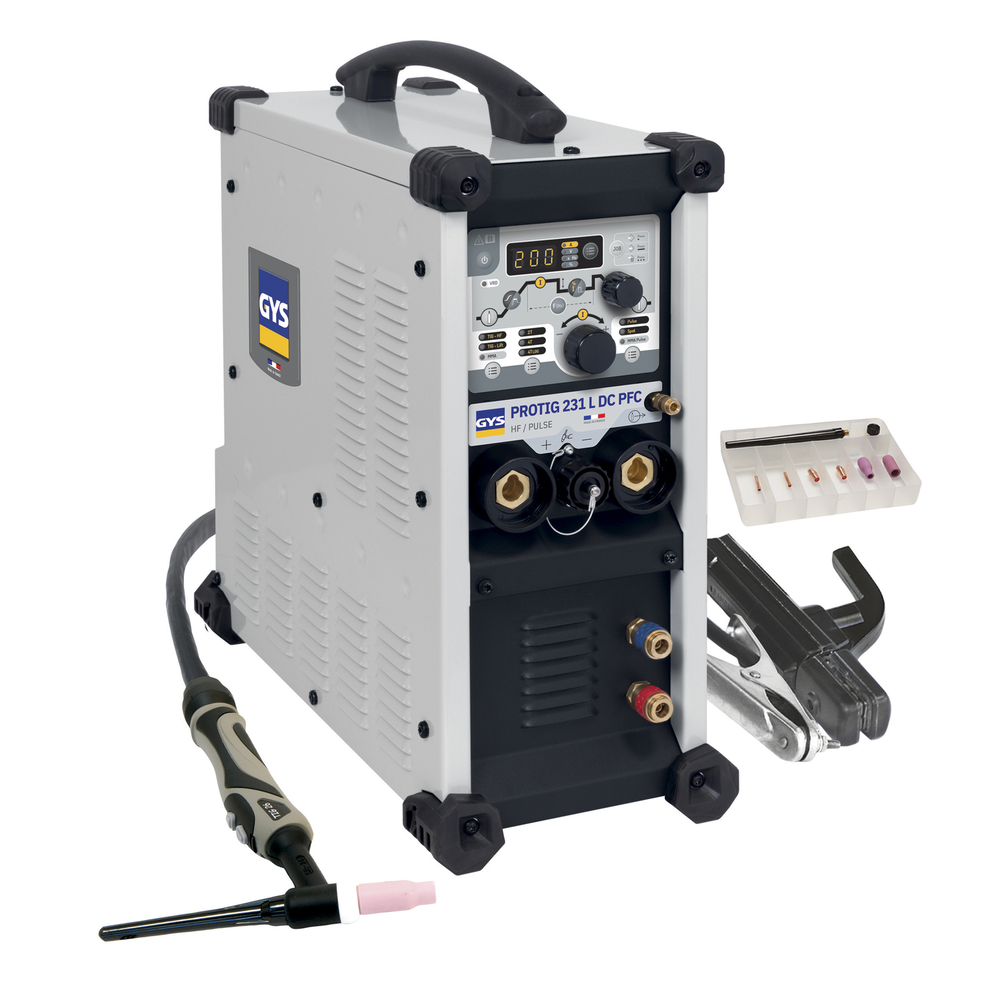

Le poste est livré avec une torche TIG20B de 4 mètres, ainsi que les câbles de masse et d’électrode de 2 mètres en 25 mm².
Conforme à la norme EN 60974-1, ce poste monophasé offre une puissance maximale de soudage TIG DC jusqu’à 230 A et MMA jusqu’à 200 A, avec des cycles d’utilisation adaptés (par exemple 160 A à 23 % en TIG pulsé).
Fabriqué en France, il constitue un outil performant et fiable pour les professionnels du soudage recherchant polyvalence, précision et robustesse sur site.
Le PROTIG 231L DC PFC est un générateur de soudage TIG en courant continu pulsé, avec groupe de refroidissement intégré. Sa technologie PFC lui permet de fonctionner de 195 V à 265 V et d’obtenir un arc électrique très stable même sur des rallonges de chantier de 100 m. En soudure à l’électrode, son mode MMA Pulsé facilite les soudures montantes.
DC Standard : soudage en courant lisse sur la majorité des matériaux ferreux.
DC Pulsé jusqu’à 2 kHz : maîtrise la température du bain de fusion, limite la déformation et permet l’assemblage de tôles de faibles épaisseurs dès 0,3 mm.
MMA Standard : électrodes rutiles et basiques (jusqu’au Ø 5 mm).
MMA Pulsé jusqu’à 500 Hz : facilite le soudage en position verticale montante (tubulures/pipeline…).
2 modes de pointage :
- Spot : pointage réglable de 0.1 à 60 secondes des pièces avant soudage.
- Pulse : pointage réglable de 0.01 à 60 secondes sur tôle fine avant soudage.
2 types d’amorçage : HF sans contact ou LIFT par contact pour les environnements électrosensibles.
3 gestions de gâchette : 2T, 4T et 4T LOG.
• Régulation secondaire de pointe pour une stabilité d’arc optimale et un courant constant dans toutes les positions.
• Mémorisation jusqu’à 50 programmes par procédé pour les tâches répétitives.
• Menu avancé pour un contrôle optimal du soudage.
• Affichage courant et tension durant et après le soudage (DMOS/QMOS)
• Détection automatique de la torche : compatible avec les torches à lamelle, double bouton, potentiomètre et Up&Down.
• Commandes à distance (pédale ou manuelle en option) connectables sans outils.
• VRD activable via un switch interne pour abaisser la tension de sortie à vide < 35 V.
• Gestion intelligente de la ventilation pour diminuer la consommation électrique, l’aspiration de poussière et le bruit du poste.
• Accepte les rallonges électriques jusqu’à 100 m.
• Carrosserie renforcée et patins antichocs.
• Peu encombrant et facilement déplaçable sur site.
• Protégé contre les surtensions jusqu’à 400 V (PROTEC 400).
En mode TIG, l’utilisateur peut opter pour un amorçage sans contact (HF) ou par contact (LIFT), puis régler les paramètres tels que le courant, la fréquence de pulsation, les temps de pré- et post-gaz, ainsi que les rampes de montée et descente du courant. Le soudage TIG peut être réalisé en courant continu standard ou pulsé, ce qui permet de maîtriser la température du bain de fusion et de limiter la déformation, notamment sur des tôles fines dès 0,3 mm. Deux modes de pointage sont disponibles (Spot et Pulse) pour le pré-assemblage des pièces avant soudage, avec réglage du temps de pointage.
En mode MMA, le poste permet d’utiliser des électrodes rutiles ou basiques jusqu’à 5 mm de diamètre. Le mode MMA Pulsé facilite les soudures en position verticale montante, notamment pour les tubulures et pipelines, en conservant un bain de fusion plus froid et en simplifiant le geste de soudage.
La gestion de la gâchette offre trois modes d’utilisation (2T, 4T et 4T LOG) adaptés aux différents besoins de contrôle du cycle de soudage. La torche peut être équipée de différentes commandes (lamelle, simple ou double bouton, potentiomètre, Up&Down), détectées automatiquement par le poste.
Le poste accepte des rallonges électriques jusqu’à 100 mètres, ce qui permet une utilisation sur chantier. Le groupe froid intégré doit être rempli avec un liquide de refroidissement spécifique et fonctionne en continu en mode MMA, ou uniquement en phase de soudage en mode TIG. Il est impératif de ne jamais utiliser le groupe froid sans liquide.
Une fonction VRD (Voltage Reduction Device) peut être activée pour abaisser la tension de sortie à vide lorsque l’électrode n’est pas en contact avec la pièce, réduisant ainsi les risques électriques.
Le poste mémorise automatiquement les réglages en cours et permet de sauvegarder jusqu’à 50 configurations personnalisées (« jobs ») par procédé pour faciliter les tâches répétitives.
En cas de dysfonctionnement, des codes d’erreur s’affichent pour guider l’utilisateur vers les causes possibles, comme une protection thermique activée, un défaut de torche, ou une erreur de polarité.
L’utilisation est adaptée à un environnement de chantier avec une plage de température de fonctionnement de -10 à +40 °C, et nécessite une ventilation suffisante. Le poste ne doit pas être utilisé dans des environnements poussiéreux ou corrosifs.
Ainsi, pour obtenir un soudage conforme, l’utilisateur doit brancher correctement les câbles, sélectionner le mode et les paramètres adaptés, contrôler le liquide de refroidissement, et utiliser les commandes de la torche ou à distance selon les besoins. Le poste s’utilise en position verticale ou dans d’autres positions selon le mode choisi, avec une stabilité d’arc assurée par la régulation intégrée.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quels sont les modes de soudage proposés par le PROTIG 231L DC PFC ?
Ce poste offre deux procédés principaux : le TIG en courant continu (DC) avec modes Standard et Pulsé, et le MMA avec modes Standard et Pulsé. Le TIG DC Pulsé permet de maîtriser la température du bain de fusion et de limiter la déformation, notamment pour les tôles fines dès 0,3 mm.
Comment le PROTIG 231L assure-t-il la stabilité de l’arc et la répétabilité des réglages ?
Il intègre une régulation secondaire de pointe assurant un arc stable et un courant constant dans toutes les positions. Jusqu’à 50 programmes sont mémorisables par procédé pour faciliter les tâches répétitives et garantir la constance des réglages.
Quels sont les types d’amorçage disponibles et leurs applications ?
Le poste propose deux types d’amorçage TIG : le HF sans contact, adapté aux environnements classiques, et le LIFT par contact, recommandé pour les milieux électrosensibles. Ces options permettent une amorce adaptée aux contraintes du chantier.
Quelles fonctionnalités facilitent l’utilisation et le contrôle du soudage ?
L’interface dispose d’un écran lumineux lisible jusqu’à 10 mètres, de commandes à distance connectables sans outils, et d’une détection automatique de la torche compatible avec plusieurs types de commandes (lamelle, double bouton, potentiomètre, Up&Down). Le poste affiche également le courant et la tension pendant et après soudage.
Comment ce poste est-il conçu pour un usage sur chantier ?
Il accepte des rallonges électriques jusqu’à 100 mètres grâce à sa technologie PFC, possède une carrosserie renforcée avec patins antichocs pour la durabilité, est compact et facilement transportable, et bénéficie d’une protection contre les surtensions jusqu’à 400 V (PROTEC 400).
Quels sont les réglages spécifiques pour le soudage TIG en mode pulsé ?
Le mode TIG Pulsé permet de régler la fréquence de pulsation jusqu’à 2 kHz, le courant de soudage, le courant froid, les temps de montée et descente du courant, ainsi que la durée des gaz pré et post-soudage. Ces réglages optimisent la maîtrise thermique et la qualité des assemblages.
Comment fonctionne la gestion de la gâchette sur ce poste ?
Trois modes de gestion de gâchette sont disponibles : 2T, 4T et 4T LOG, adaptés à différents comportements de soudage. Le mode 4T LOG permet notamment de basculer entre courant de soudage et courant froid via des appuis courts ou longs, offrant plus de contrôle à l’opérateur.
Quelles sont les caractéristiques du groupe froid intégré ?
Le poste est équipé d’un groupe de refroidissement intégré de 400 W et 1,25 L. Le liquide de refroidissement doit être spécifique aux machines à souder, avec un niveau de remplissage strictement contrôlé entre MIN et MAX. Le groupe froid est activable ou désactivable via le menu de l’interface.
