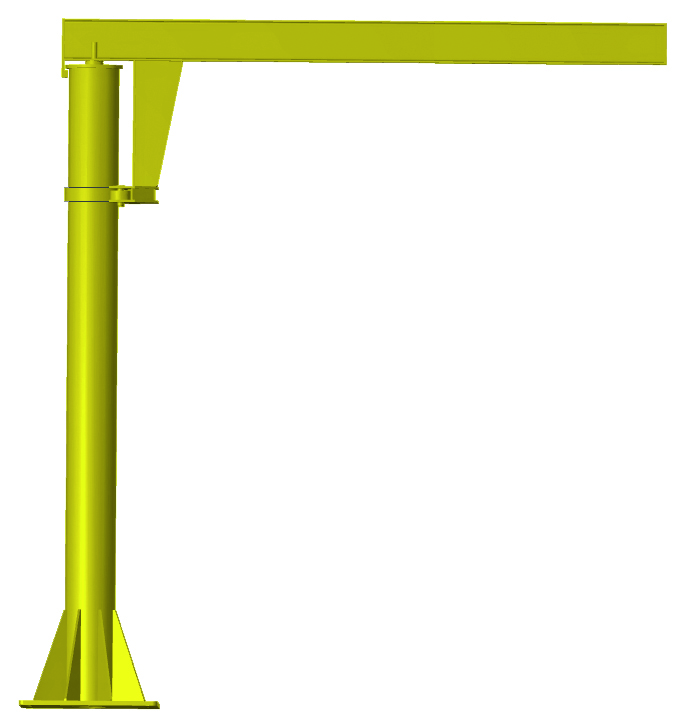

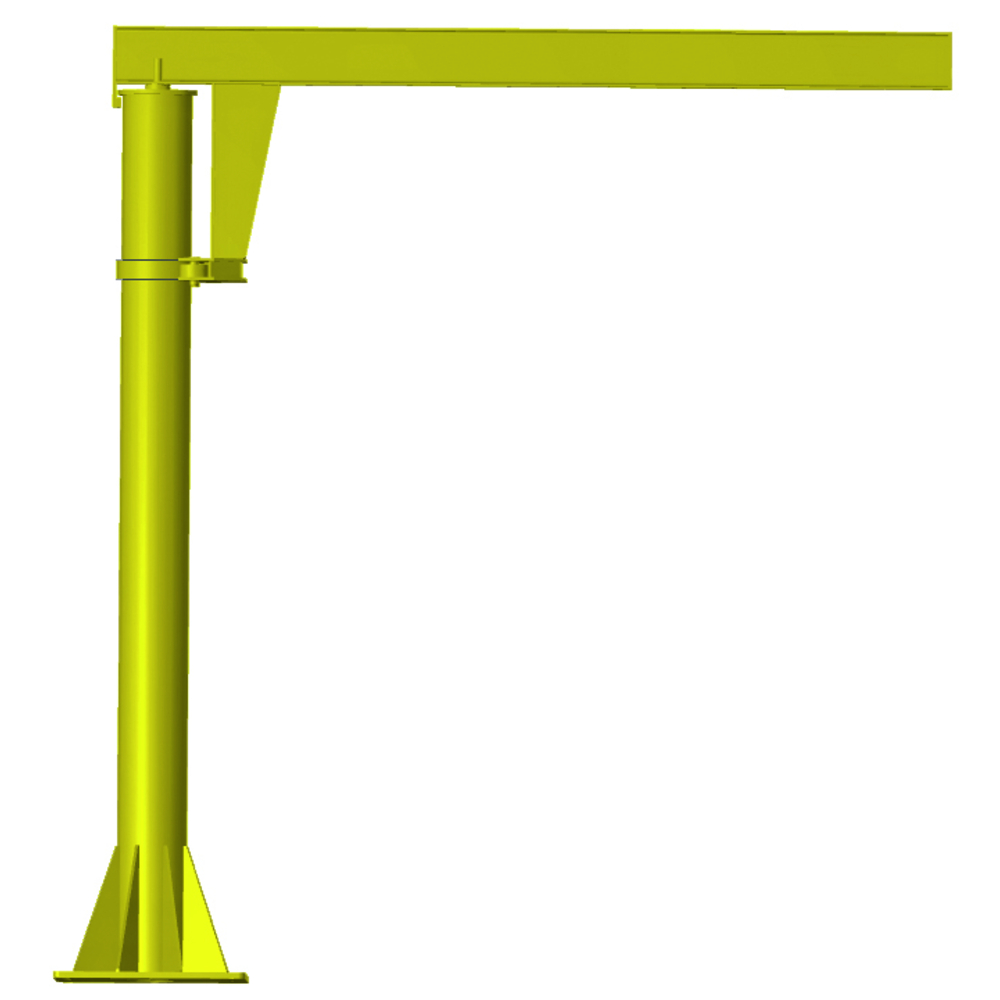

Potence sur fût h.s.f. 3 m cmu 1000 kg portée 3 m inversée rotation 360° LEVAC - 6127D03

Potence sur fût h.s.f. 3 m cmu 1000 kg portée 3 m inversée rotation 360°.
Potence sur fût inversée
Rotation 360°
Equipements en option :
- palans électriques (réf 6050, 6052 et 6053)
- palans manuels (réf 6051) et chariots porte-palan (réf 6065, 6071 et 6073)
- Limiteur de rotation
- interrupteur cadenassable (obligatoire pour palans électriques)
- ligne d'alimentation, coffret de rotation
- gabarit + tiges, motorisation haut et bas
- semelle de répartition à cheviller
- hauteur sous fer différente
Montage de la flèche sur roulement à rouleau oscillant sur la partie supérieure
Boîtard à galets avec roulements à la partie inférieure

Matière dominante: acier
Portée (m): 3
CMU (kg): 1000

Potence sur fût inversée avec rotation à 360°, référence 6127, conçue pour une capacité maximale de levage (CMU) de 1000 kg et une portée de 3 mètres. La hauteur sous fer standard est de 3 mètres, avec possibilité d'autres hauteurs sur demande.

Description et fonctionnement :
- Potence montée sur roulement à rouleau oscillant en partie supérieure pour un mouvement fluide.
- Boîtard à galets avec roulements en partie inférieure assurant la rotation.
- Rotation complète à 360° permettant une grande liberté de mouvement.

Équipements en option :
- Palans électriques (références 6050, 6052, 6053) et palans manuels (référence 6051).
- Chariots porte-palan (références 6065, 6071, 6073).
- Limiteur de rotation.
- Interrupteur cadenassable, obligatoire pour l’utilisation avec palans électriques.
- Ligne d’alimentation électrique et coffret de rotation.
- Motorisation haut et bas.
- Semelle de répartition à cheviller.
- Gabarit + tiges.
- Hauteur sous fer différente sur demande.

Caractéristiques techniques :
- Matière dominante : acier.
- Portée : 3 mètres.
- CMU : 1000 kg.
- Semelle standard : 600 x 600 mm.
- Massif (cote A) : 1650 mm.
- Poids total : 450 kg.
- Profondeur massif : 1 mètre.
- Couple de renversement (C.R.) : 3790 DaN.m.

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
- Équipement de levage certifié CE.

Conditions d’utilisation et recommandations :
- L’interrupteur cadenassable est obligatoire pour les palans électriques afin d’assurer la sécurité.
- La semelle de répartition doit être chevillée pour garantir la stabilité.
- Hauteur sous fer standard de 3 mètres, adaptable selon les besoins spécifiques.
- Profondeur du massif recommandée : 1 mètre.

Avantages produit :
- Rotation complète à 360° pour une grande flexibilité d’utilisation.
- Montage sur roulements assurant une rotation fluide et durable.
- Options multiples permettant une adaptation aux besoins spécifiques (motorisation, alimentation électrique, etc.).
- Construction robuste en acier pour une durabilité et une sécurité accrues.

Conditionnement, stockage et conservation :
- Poids important (450 kg) à prendre en compte pour la manutention.
- Stockage à l’abri des intempéries recommandé pour préserver la qualité du matériel.

Le schéma technique présent sur la fiche (page 2) illustre la potence montée sur massif avec indication de la hauteur sous fer, de la portée, de la semelle et du massif, ainsi que des options telles que la ligne d’alimentation et l’interrupteur cadenassable.

Cette potence est adaptée pour des applications de levage nécessitant une rotation complète et une portée moyenne, avec une capacité de charge importante et des options modulables pour répondre à divers besoins industriels.
