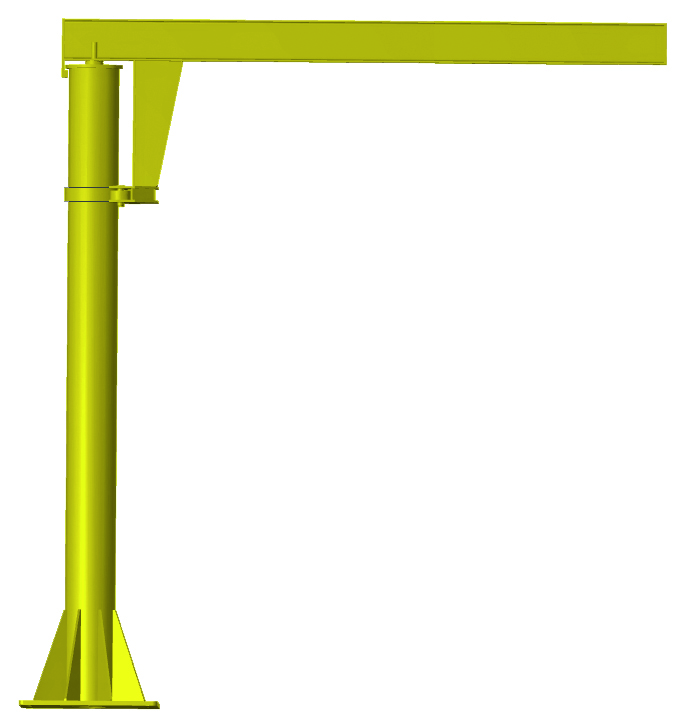

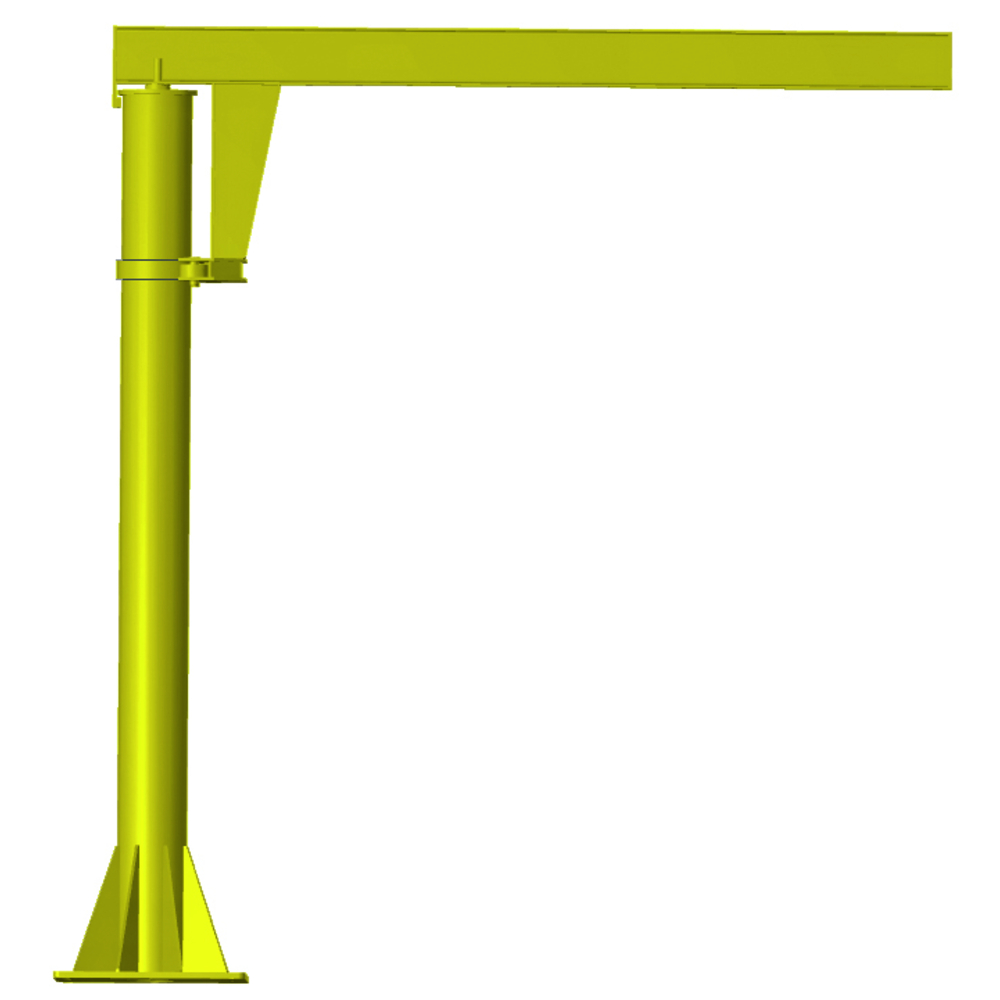

Potence sur fût h.s.f. 3 m cmu 150 kg portée 5 m inversée rotation 360° LEVAC - 6127A05

Potence sur fût h.s.f. 3 m cmu 150 kg portée 5 m inversée rotation 360°.
Potence sur fût inversée
Rotation 360°
Equipements en option :
- palans électriques (réf 6050, 6052 et 6053)
- palans manuels (réf 6051) et chariots porte-palan (réf 6065, 6071 et 6073)
- Limiteur de rotation
- interrupteur cadenassable (obligatoire pour palans électriques)
- ligne d'alimentation, coffret de rotation
- gabarit + tiges, motorisation haut et bas
- semelle de répartition à cheviller
- hauteur sous fer différente
Montage de la flèche sur roulement à rouleau oscillant sur la partie supérieure
Boîtard à galets avec roulements à la partie inférieure

Matière dominante: acier
Portée (m): 5
CMU (kg): 150

Potence sur fût inversée avec rotation à 360°, référence 6127, conçue pour le levage avec une capacité maximale d’utilisation (CMU) de 150 kg et une portée de 5 mètres. La hauteur sous fer standard est de 3 mètres, avec possibilité d’autres hauteurs sur demande.

Description et fonctionnement :
- Potence montée sur roulement à rouleau oscillant en partie supérieure assurant une rotation fluide à 360°.
- Boîtard à galets avec roulements en partie inférieure pour un support robuste.
- Rotation complète permettant une grande liberté de mouvement pour le positionnement des charges.

Équipements en option :
- Palans électriques (références 6050, 6052, 6053) et palans manuels (référence 6051).
- Chariots porte-palan (références 6065, 6071, 6073).
- Limiteur de rotation.
- Interrupteur cadenassable, obligatoire pour les palans électriques.
- Ligne d’alimentation et coffret de rotation.
- Motorisation pour déplacement haut et bas.
- Gabarit, tiges et semelle de répartition à cheviller.
- Semelle de répartition à cheviller.
- Butée de translation.

Caractéristiques techniques principales :
- Matière dominante : acier.
- Portée : 5 mètres.
- CMU : 150 kg.
- IPE (section de la poutre) : 200 mm.
- Semelle standard : dimensions sur demande.
- Masse du massif béton : 1300 mm (cote A).
- Couple de renversement (C.R.) : valeur sur demande.
- Poids total approximatif : 320 kg.

Dimensions et implantation (voir schéma page 2) :
- Profondeur du massif béton : 1 mètre.
- Hauteur sous fer standard : 3 mètres.
- Jeu de montage de 150 mm.
- Semelle standard 400 x 400 mm (dimensions variables selon modèle).

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.

Conditions d’utilisation et recommandations :
- Interrupteur cadenassable obligatoire pour utilisation avec palans électriques.
- Possibilité d’adapter la hauteur sous fer selon les besoins spécifiques.
- Montage sur massif béton avec semelle de répartition à cheviller recommandée pour assurer la stabilité.

Avantages produit :
- Rotation complète à 360° offrant une grande flexibilité d’usage.
- Construction robuste en acier garantissant durabilité et sécurité.
- Multiples options d’équipements pour adapter la potence aux besoins spécifiques.
- Facilité d’installation et de maintenance grâce aux roulements et boîtards intégrés.

Conditionnement, stockage et conservation :
- Produit livré en pièces à assembler, avec accessoires en option.
- Stockage conseillé à l’abri des intempéries pour préserver la qualité de la peinture et des composants mécaniques.

Cette potence est adaptée aux applications de levage légères nécessitant une rotation complète et une portée importante, idéale pour les ateliers, zones de manutention et industries légères.
