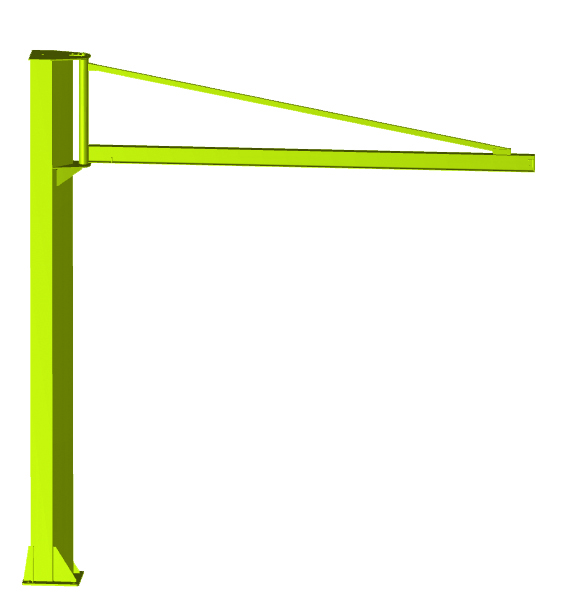

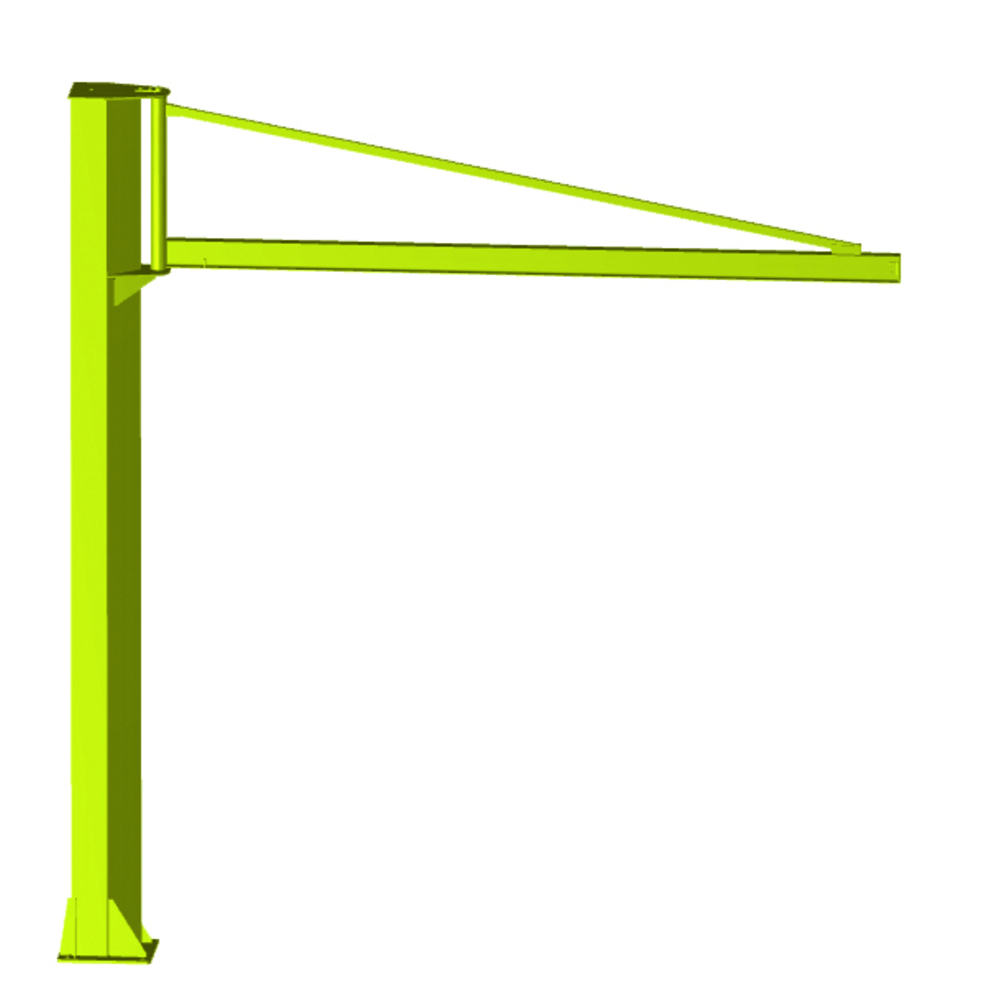

Potence sur fût h.s.f. 3 m cmu 250 kg portée 5 m triangulée rotation 270° LEVAC - 6127BT05

Potence sur fût h.s.f. 3 m cmu 250 kg portée 5 m triangulée rotation 270°.
Potence sur fût triangulée
Rotation 270°
Equipements en option :
- palans électriques ou manuel
- ligne d'alimentation / coffret de rotation
- interrupteur cadenassable (obligatoire pour les palans électriques)
- motorisation haut et bas
- gabarit + tiges / semelle de repartition à cheviller

Matière dominante: acier
Portée (m): 5
CMU (kg): 250

Potence sur fût triangulée avec une rotation de 270°, référence 6127, conçue pour une capacité maximale d’utilisation (CMU) de 250 kg et une portée de 5 mètres. La potence est fabriquée en acier, garantissant robustesse et durabilité.

Description et fonctionnement :
- Potence montée sur un fût triangulé, assurant une stabilité renforcée.
- Rotation possible jusqu’à 270°, facilitant la manipulation et le positionnement des charges.
- Hauteur sous fer standard de 3 mètres, avec possibilité d’autres hauteurs sur demande.
- Profondeur du massif de fixation de 1 mètre pour assurer une bonne stabilité.

Équipements en option (selon fiche produit page 1) :
- Palans électriques ou manuels.
- Ligne d’alimentation électrique et coffret de rotation.
- Interrupteur cadenassable, obligatoire pour les palans électriques.
- Motorisation pour les mouvements haut et bas.
- Gabarit, tiges et semelle de répartition à cheviller pour la fixation.

Caractéristiques techniques détaillées (page 1 et tableau) :
- Matière dominante : acier.
- Portée : 5 mètres.
- CMU : 250 kg.
- IPE (profilé) : 240 mm.
- Semelle standard : 500 x 500 mm.
- Massif cote A : 1400 mm.
- Couple de renversement (C.R.) : 1916 DaN.m.
- Semelle à cheviller : 600 x 600 mm.
- Poids total : 550 kg.

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.

Conditions d’utilisation et recommandations :
- La potence doit être fixée sur un massif béton de profondeur 1 mètre.
- L’interrupteur cadenassable est obligatoire pour les palans électriques pour garantir la sécurité.
- Les équipements optionnels permettent d’adapter la potence aux besoins spécifiques de manutention.

Avantages produit :
- Construction triangulée pour une meilleure rigidité et sécurité.
- Rotation large de 270° offrant une grande flexibilité d’utilisation.
- Options modulables pour répondre à différents besoins de levage et d’automatisation.

Conditionnement et stockage :
- La potence est livrée avec les éléments nécessaires à la fixation (gabarit, tiges, semelle de répartition) selon configuration.
- Stockage recommandé dans un endroit sec pour préserver la qualité de l’acier.

Schéma technique (page 2) :
- Illustrations précises des dimensions, positionnement des options (ligne d’alimentation, interrupteur cadenassable).
- Jeu de montage de 150 mm.
- Détail des dimensions du massif et semelle.

Cette potence sur fût triangulée est adaptée aux applications industrielles nécessitant un levage sécurisé et une grande maniabilité dans un espace de travail limité. Elle offre une solution robuste et flexible pour la manutention de charges jusqu’à 250 kg avec une portée étendue.
