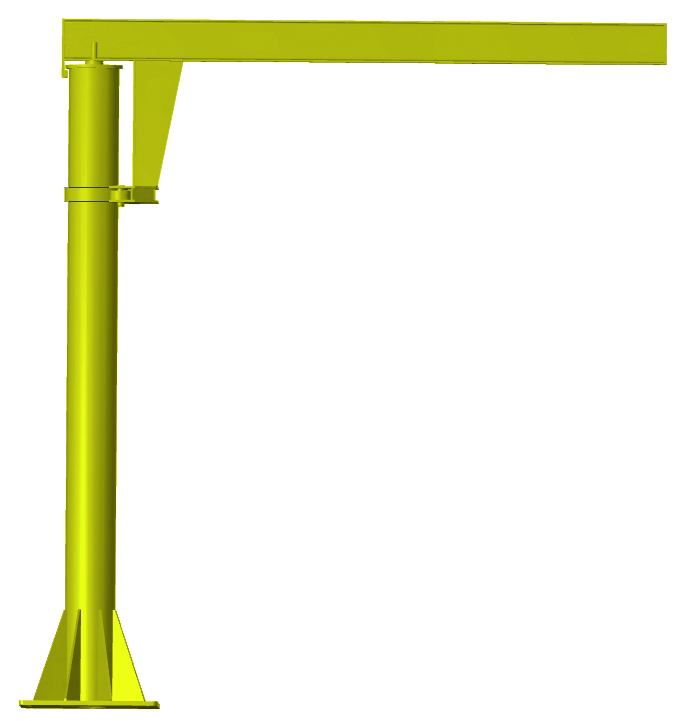

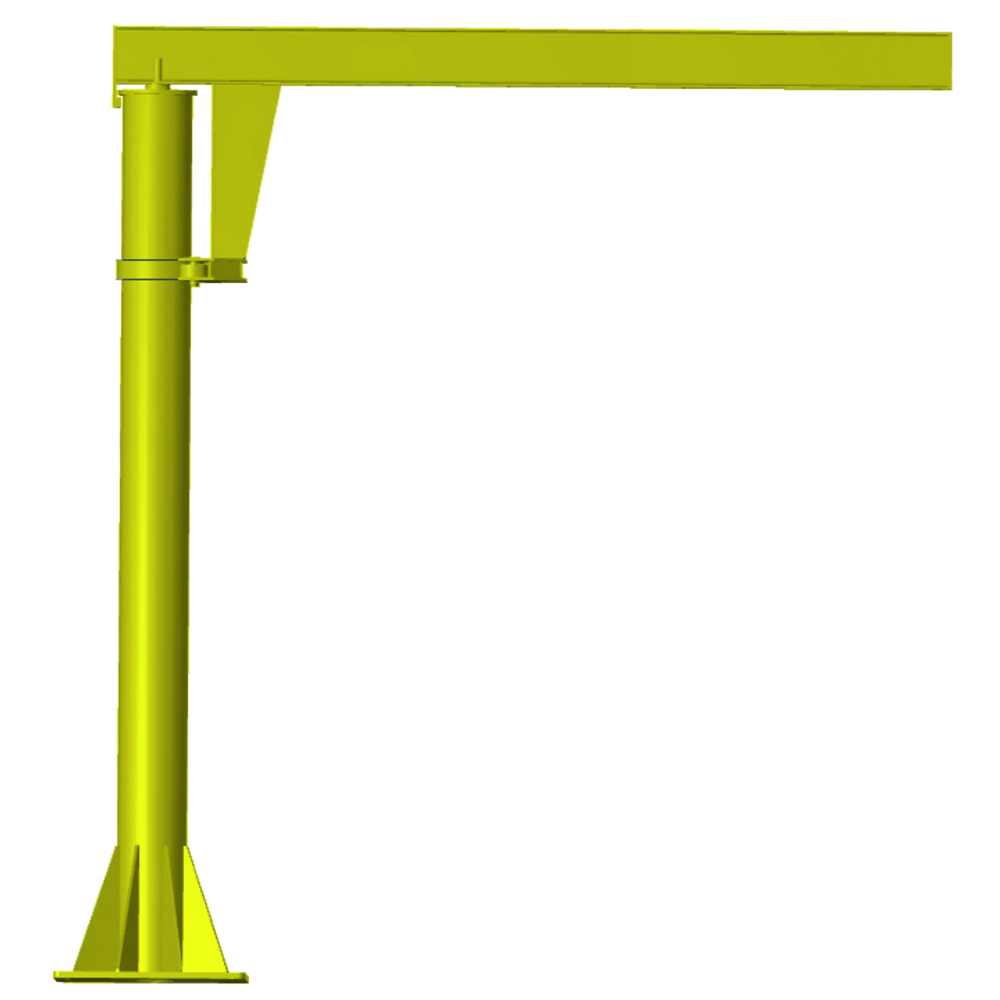

Potence sur fût h.s.f. 3 m cmu 3200 kg portée 3 m inversée rotation 360° LEVAC - 6127H03
Référence : L0236127H03
Découvrez Potence sur fût h.s.f. 3 m cmu 3200 kg portée 3 m inversée rotation 360° LEVAC - 6127H03 disponible à l'achat
- Matériau principal en acier pour une robustesse accrue.
- Portée de 3 mètres avec une capacité de 3200 kg.
- Rotation à 360° offrant une grande flexibilité d’utilisation.
- Options variées incluant palans électriques et manuels.
- Montage facilité grâce à des roulements de haute qualité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Potence sur fût h.s.f. 3 m cmu 3200 kg portée 3 m inversée rotation 360°.
Potence sur fût inversée
Rotation 360°
Equipements en option :
- palans électriques (réf 6050, 6052 et 6053)
- palans manuels (réf 6051) et chariots porte-palan (réf 6065, 6071 et 6073)
- Limiteur de rotation
- interrupteur cadenassable (obligatoire pour palans électriques)
- ligne d'alimentation, coffret de rotation
- gabarit + tiges, motorisation haut et bas
- semelle de répartition à cheviller
- hauteur sous fer différente
Montage de la flèche sur roulement à rouleau oscillant sur la partie supérieure
Boîtard à galets avec roulements à la partie inférieure
Matière dominante: acier
Portée (m): 3
CMU (kg): 3200
Description et fonctionnement :
- Potence montée sur roulement à rouleau oscillant en partie supérieure pour un mouvement fluide.
- Boîtard à galets avec roulements en partie inférieure assurant la stabilité et la rotation.
- Rotation complète à 360° permettant une grande flexibilité d’utilisation.
- Montage inversé de la flèche, optimisant l’espace et la maniabilité.
Équipements en option :
- Palans électriques (références 6050, 6052, 6053) ou palans manuels (référence 6051).
- Chariots porte-palan (références 6065, 6071, 6073).
- Limiteur de rotation pour sécurité accrue.
- Interrupteur cadenassable, obligatoire pour les palans électriques.
- Collecteur d’alimentation pour palans électriques.
- Ligne d’alimentation et coffret de rotation.
- Motorisation des mouvements haut et bas.
- Gabarit, tiges et semelle de répartition à cheviller.
- Semelle de répartition à cheviller pour fixation au sol.
- Butée de translation.
Caractéristiques techniques :
- Matière dominante : acier.
- Portée : 3 mètres.
- CMU (Charge Maximale Utile) : 3200 kg.
- IPE 450 mm (section de la poutre).
- Semelle standard et massif à définir selon dimensions spécifiques.
- Poids approximatif : 950 kg.
Dimensions et installation (voir schéma page 2) :
- Profondeur du massif : 1 mètre.
- Jeu de montage : 50 mm.
- Hauteur sous fer standard : 3 mètres.
- Semelle standard à cheviller selon dimensions adaptées.
Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Conditions d’utilisation et recommandations :
- L’interrupteur cadenassable est obligatoire pour les palans électriques afin d’assurer la sécurité.
- Possibilité d’adapter la hauteur sous fer selon besoins spécifiques.
- Installation sur massif béton avec semelle de répartition à cheviller recommandée pour garantir la stabilité.
- Usage conseillé en levage industriel avec équipements adaptés.
Avantages produit :
- Rotation complète à 360° pour une grande liberté de manœuvre.
- Montage sur roulements assurant fluidité et durabilité.
- Adaptabilité grâce aux nombreuses options disponibles.
- Structure robuste en acier garantissant une longue durée de vie.
Conditionnement et stockage :
- Livrée en pièces détachées prêtes à être assemblées sur site.
- Stockage à l’abri de l’humidité pour préserver la qualité de l’acier.
Cette potence sur fût inversée est un équipement performant et modulable, adapté aux besoins de levage industriels nécessitant une grande capacité et une rotation complète.
