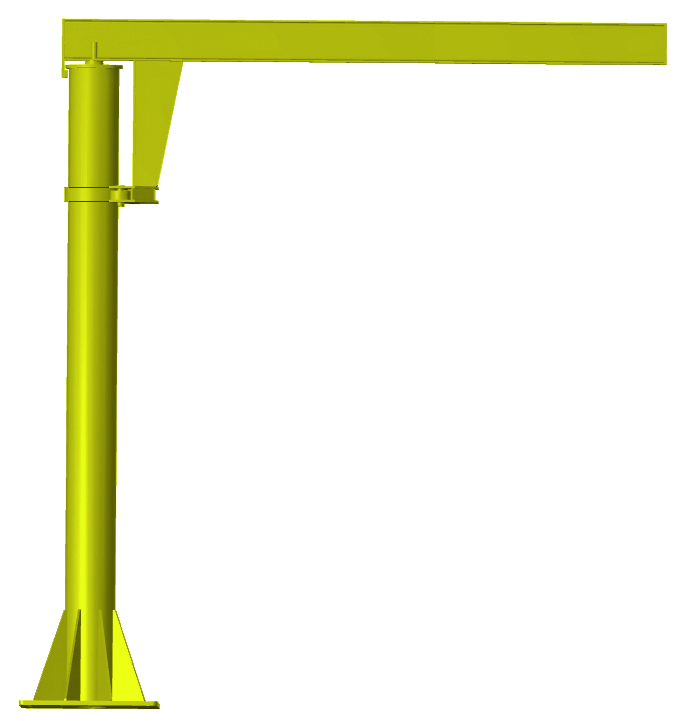

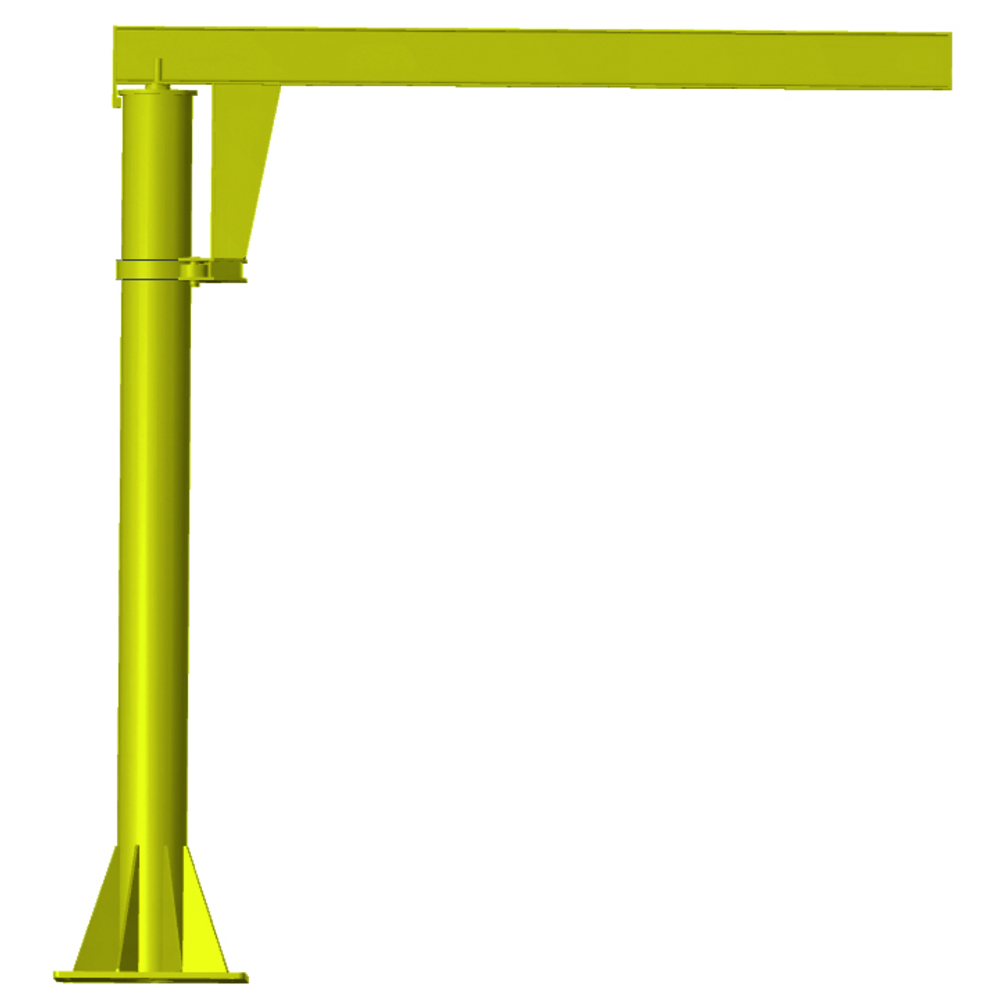

Potence sur fût h.s.f. 3 m cmu 500 kg portée 2 m inversée rotation 360° LEVAC - 6127C02

Potence sur fût h.s.f. 3 m cmu 500 kg portée 2 m inversée rotation 360°.
Potence sur fût inversée
Rotation 360°
Equipements en option :
- palans électriques (réf 6050, 6052 et 6053)
- palans manuels (réf 6051) et chariots porte-palan (réf 6065, 6071 et 6073)
- Limiteur de rotation
- interrupteur cadenassable (obligatoire pour palans électriques)
- ligne d'alimentation, coffret de rotation
- gabarit + tiges, motorisation haut et bas
- semelle de répartition à cheviller
- hauteur sous fer différente
Montage de la flèche sur roulement à rouleau oscillant sur la partie supérieure
Boîtard à galets avec roulements à la partie inférieure

Matière dominante: acier
Portée (m): 2
CMU (kg): 500

Potence sur fût inversée avec rotation à 360°, référence 6127, conçue pour le levage avec une capacité maximale d'utilisation (CMU) de 500 kg et une portée de 2 mètres. La hauteur sous fer standard est de 3 mètres, avec possibilité d'autres hauteurs sur demande.

Description et fonctionnement :
- Potence montée sur un fût avec rotation complète à 360°, permettant une grande liberté de mouvement.
- La flèche est montée sur un roulement à rouleau oscillant sur la partie supérieure.
- Le boîtard à galets avec roulements se situe sur la partie inférieure, assurant une rotation fluide et stable.
- Profondeur du massif de fixation : 1 mètre.

Équipements en option :
- Palans électriques (références 6050, 6052, 6053) ou manuels (référence 6051).
- Chariots porte-palan (références 6065, 6071, 6073).
- Limiteur de rotation.
- Interrupteur cadenassable (obligatoire pour palans électriques).
- Collecteur d'alimentation pour palans électriques.
- Ligne d'alimentation et coffret de rotation.
- Motorisation haut et bas.
- Gabarit + tiges, semelle de répartition à cheviller.
- Semelle de répartition à cheviller.
- Hauteur sous fer différente sur demande.

Caractéristiques techniques :
- Matière dominante : acier.
- Portée : 2 mètres.
- CMU : 500 kg.
- Semelle standard : 400 x 400 mm.
- Massif cote A : 1150 mm.
- Couple de renversement (C.R.) : 1238 DaN.m.
- Semelle à cheviller : 500 x 500 mm.
- Poids : 280 kg.

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.

Recommandations et conditions d’utilisation :
- L’interrupteur cadenassable est obligatoire pour l’utilisation avec des palans électriques.
- Le montage doit respecter les dimensions et profondeurs de massif indiquées pour garantir la stabilité et la sécurité.
- La potence peut être équipée d’accessoires pour adapter son usage à différents besoins de manutention.

Avantages produit :
- Rotation complète à 360° pour une grande flexibilité d’utilisation.
- Structure robuste en acier assurant une bonne résistance mécanique.
- Options variées permettant une personnalisation selon les applications.
- Montage sur roulements garantissant une rotation fluide et durable.

Conditionnement, stockage et conservation :
- La potence est livrée prête à être montée, avec possibilité de commander les équipements et accessoires en option.
- Stockage conseillé dans un endroit sec pour préserver les qualités mécaniques et la peinture.

Applications :
- Utilisée principalement pour la manutention industrielle, levage et déplacement de charges jusqu’à 500 kg.
- Adaptée aux environnements nécessitant une rotation complète et une portée de 2 mètres.

Le schéma technique présenté dans la fiche (page 2) illustre les dimensions principales, le positionnement de la semelle, du massif, ainsi que les options d’équipements électriques et de sécurité.
