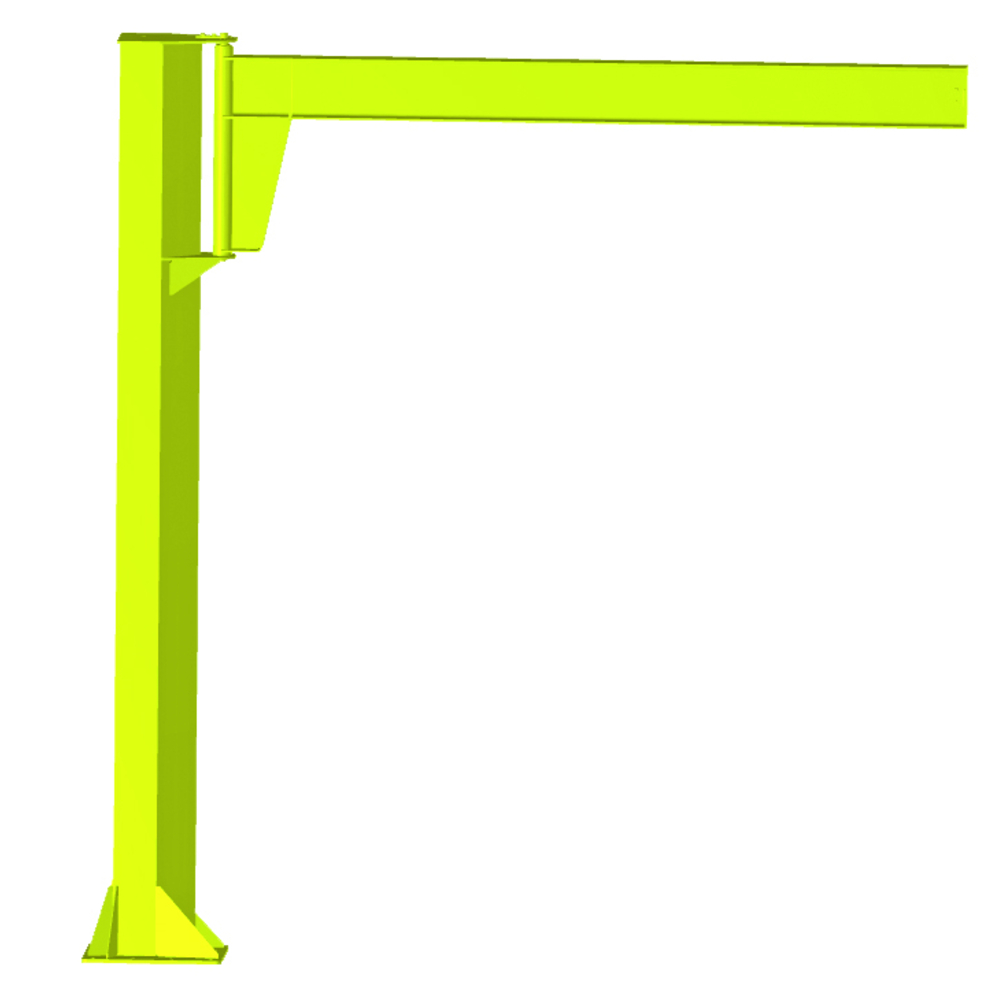

Potence sur fût h.s.f. 3 m cmu 500 kg portée 5 m inversée rotation 270° LEVAC - 6127CP05
Référence : L0236127CP05
Découvrez Potence sur fût h.s.f. 3 m cmu 500 kg portée 5 m inversée rotation 270° LEVAC - 6127CP05 disponible à l'achat
- Fabriquée en acier pour une robustesse accrue.
- Capacité de levage maximale de 500 kg.
- Portée de 5 mètres pour plus de flexibilité.
- Rotation de 270° pour une utilisation optimisée.
- Options disponibles pour motorisation et équipements supplémentaires.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Potence sur fût h.s.f. 3 m cmu 500 kg portée 5 m inversée rotation 270°.
Potence sur fût inversée
Rotation 270°
Equipements en option :
- palans électriques ou manuel
- ligne d'alimentation / coffret de rotation
- interrupteur cadenassable (obligatoire pour les palans électriques)
- motorisation haut et bas
- gabarit + tiges / semelle de repartition à cheviller
Matière dominante: acier
Portée (m): 5
CMU (kg): 500
Description du produit :
- Potence montée sur fût inversée offrant une rotation de 270°, permettant une grande amplitude de mouvement.
- Portée de 5 mètres avec une capacité maximale d'utilisation (CMU) de 500 kg.
- Structure en acier garantissant robustesse et durabilité.
Usages et applications :
- Utilisée pour le levage et la manutention de charges dans divers environnements industriels.
- Adaptée aux installations nécessitant une rotation importante et une portée étendue.
Fonctionnement :
- Rotation manuelle à 270° autour du fût.
- Possibilité d’ajouter des équipements en option pour faciliter le levage et la manipulation : palans électriques ou manuels, motorisation haut et bas, ligne d’alimentation avec coffret de rotation, interrupteur cadenassable (obligatoire pour les palans électriques).
Caractéristiques techniques détaillées (extrait tableau page 1) :
- CMU : 500 kg
- Portée : 5 m
- IPE (profilé) : 300 mm
- Semelle standard : 500 x 500 mm
- Masse cote A (hauteur fût) : 1750 mm
- Couple de renversement (C.R.) : 3793 DaN.m
- Semelle à cheviller : 500 x 500 mm
- Poids total : 630 kg
Dimensions et installation (schéma page 2) :
- Profondeur du massif pour la semelle standard : 1 mètre
- Jeu de montage : 150 mm
- Hauteur sous fer standard : 3 mètres
- Semelle de fixation à cheviller en acier, dimensions 500 x 500 mm
- Fixation sur massif béton pour assurer stabilité et sécurité.
Matériaux et composition :
- Acier dominant pour la structure portante, assurant résistance mécanique et longévité.
Compatibilités et options :
- Compatible avec palans électriques et manuels.
- Possibilité d’intégrer une ligne d’alimentation électrique pour motorisation.
- Interrupteur cadenassable en option, nécessaire pour la sécurité des palans électriques.
- Gabarit, tiges et semelle de répartition à cheviller disponibles en option.
Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Conditions d’utilisation et recommandations :
- Installation sur massif béton avec profondeur d’ancrage d’au moins 1 mètre.
- Vérification régulière des fixations et de la rotation pour assurer sécurité et performance.
- Utilisation des options motorisées avec interrupteur cadenassable obligatoire.
Avantages produit :
- Grande amplitude de rotation (270°) pour une meilleure accessibilité.
- Portée importante de 5 mètres avec une capacité de levage de 500 kg.
- Modularité grâce aux options disponibles (motorisation, alimentation électrique, sécurité).
- Construction robuste en acier pour une utilisation durable en milieu industriel.
Conditionnement, stockage et conservation :
- Produit livré en pièces détachées à assembler sur site.
- Stockage à l’abri de l’humidité pour préserver la qualité de l’acier.
- Protection contre la corrosion recommandée selon environnement d’installation.
Cette potence sur fût inversée est un équipement fiable et polyvalent pour les opérations de levage nécessitant une rotation importante et une portée étendue, avec des options adaptées aux besoins spécifiques des utilisateurs.
