Préfiltre pf54c - 540 m³/h - 1"1/4 f - filtration micronique : particules solides et liquides 1 µ LACME - 475654
Référence : LACM475654
Découvrez Préfiltre pf54c - 540 m³/h - 1"1/4 f - filtration micronique : particules solides et liquides 1 µ LACME - 475654 disponible à l'achat
- Débit de 540 m³/h
- Filtration micronique : 1 µ
- Teneur en huile : 0,5 ppm
- Montage vertical
- Livré avec purge externe à flotteur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

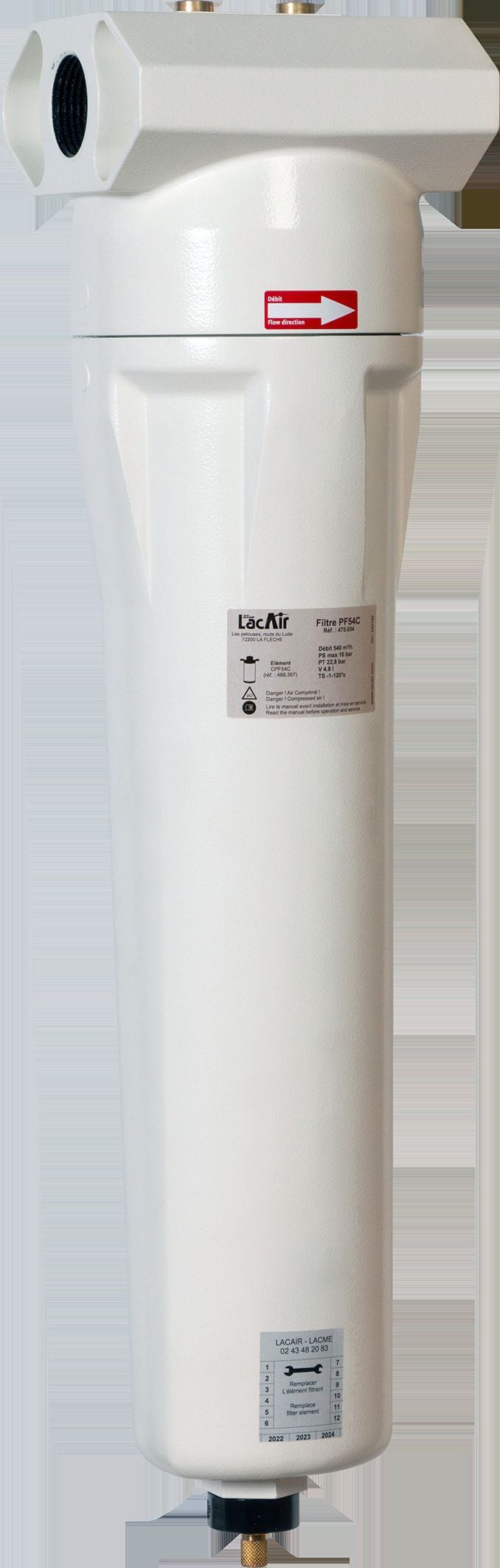

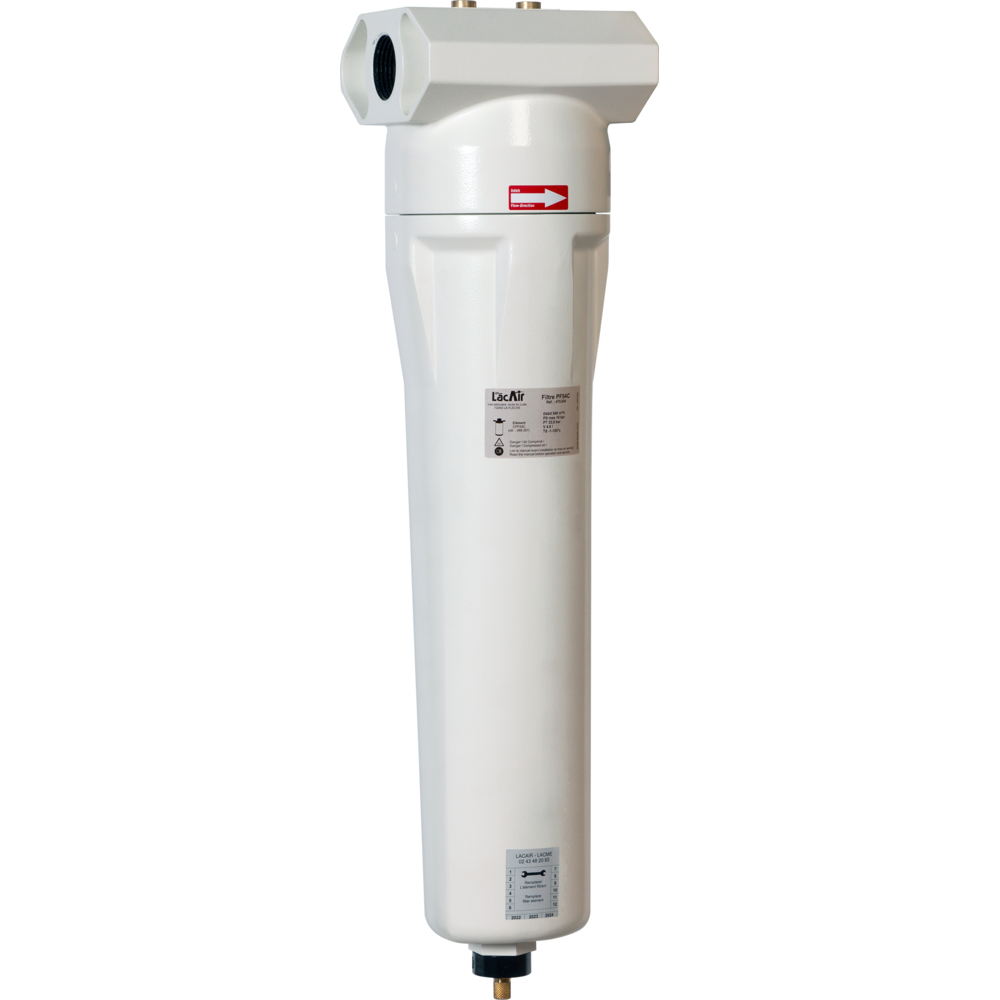

Préfiltre PF54C
540 m³/h
1"1/4 F
Filtration micronique : Particules solides et liquides 1 µ
Teneur en huile 0,5 ppm
Montage vertical
Livré avec purge externe à flotteur
Pop
up (indicateur desaturation) en option
Le préfiltre peut être utilisé seul comme préfiltre d’ordre général ou en protection d’un filtre déshuileur (DH54C). Son montage est vertical et il est livré avec une purge automatique à flotteur intégrée. Un indicateur de colmatage en option permet de surveiller l’état du filtre.
Caractéristiques techniques :
- Débit : 540 m³/h
- Raccord femelle : 1"1/4
- Pression maximale : 16 bar
- Dimensions (H x L) : 653 x 154 mm
- Poids : 6,4 kg
- Température d’utilisation recommandée : 20°C
- Température maximale d’utilisation : 55°C
Construction et matériaux :
- Corps en aluminium moulé sous pression, traité contre la corrosion par cataphorèse
- Cartouches de filtration avec plissage dense et double armature pour réduire les pertes de charge et optimiser la filtration
- Filtre sans silicone
Normes et certifications :
- Conforme à la directive 14/68 pour équipements sous pression pour les gaz du groupe 2
- Conception conforme à la norme ISO 12500
- Fabrication certifiée ISO 9001
- Classes de filtration selon ISO 8573-1 / 2010 : classe 2 pour la teneur en particules solides et classe 2 pour la teneur en huile
Avantages produit :
- Qualité de fabrication assurée
- Débit optimisé
- Pertes de charge réduites
- Produit endurant et performant
- Code couleur pour éviter toute confusion lors du remplacement des cartouches
Entretien et remplacement :
- Cartouche modèle CPF54C, référence 488357, emballage en boîte rouge
- Remplacement recommandé tous les 8 760 heures de fonctionnement ou au maximum tous les 12 mois
Options disponibles :
- Indicateur de colmatage (réf. 489007)
- Kit d’accouplement pour 2 filtres (réf. 489137)
- Support mural pour 1 filtre (réf. 489237)
- Support mural pour 2 filtres (réf. 489267)
Conditionnement :
- Le filtre est livré en boîte, prêt à l’installation.
Le préfiltre PF54C assure une filtration efficace et fiable, adaptée aux besoins industriels exigeants en matière de qualité d’air comprimé.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir ce type de préfiltre à air ?
Le débit nominal doit correspondre à votre besoin, ici 540 m³/h. Vérifiez la finesse de filtration, ce produit filtre les particules solides et liquides jusqu’à 1 µm avec une teneur en huile résiduelle inférieure à 0,5 ppm. La conformité aux normes ISO 12500 et ISO 8573-1 garantit la qualité et la sécurité d’utilisation. Le montage vertical et la présence d’une purge automatique à flotteur sont aussi des éléments à prendre en compte.
Comment ce préfiltre PF54C assure-t-il une filtration efficace et fiable ?
La filtration micronique est obtenue par séparation mécanique avec une cartouche plissée dense et double armature qui optimise la surface filtrante tout en réduisant les pertes de charge. Le filtre est sans silicone, ce qui évite toute contamination. La teneur en huile après filtration est inférieure à 0,5 ppm, assurant une qualité d’air comprimé adaptée notamment aux applications peinture.
Quelles sont les normes et certifications qui garantissent la sécurité et la qualité du produit ?
Le préfiltre PF54C est conforme à la directive 14/68 pour les équipements sous pression destinés aux gaz du groupe 2. Sa conception respecte la norme ISO 12500 et sa fabrication est certifiée ISO 9001. La classe de filtration selon la norme ISO 8573-1 / 2010 est de classe 2 pour les particules solides et classe 2 pour la teneur en huile.
Quels sont les éléments différenciants du PF54C pour un usage professionnel exigeant ?
Ce modèle offre un corps en aluminium moulé sous pression traité contre la corrosion par cataphorèse, garantissant sa durabilité. Il intègre une purge automatique à flotteur de série pour faciliter l’évacuation des condensats. Le code couleur des cartouches facilite leur identification et évite les erreurs lors du remplacement. Un indicateur de colmatage est disponible en option pour surveiller l’état du filtre.
Quels sont les paramètres techniques à prendre en compte pour l’installation et l’utilisation ?
Le montage doit être vertical, avec un raccord femelle de 1"1/4. La pression maximale d’utilisation est de 16 bars et la température recommandée est de 20°C, avec une température maximale de 55°C. Le poids du filtre est de 6,4 kg et ses dimensions sont de 653 x 154 mm. Le remplacement de la cartouche est conseillé tous les 8 760 heures ou au maximum tous les 12 mois.
