Presse d'atelier manuelle et pneumatique 50T bati soudé avec pédale COMPAC - 15491
Référence : S01515491
Découvrez Presse d'atelier manuelle et pneumatique 50T bati soudé avec pédale COMPAC - 15491 disponible à l'achat
- Force de travail jusqu'à 50 tonnes
- Course longue du vérin de 300 mm
- Manomètre intégré pour un contrôle précis
- Montée et descente rapide avec treuil
- Deux supports en V pour un maintien sécurisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

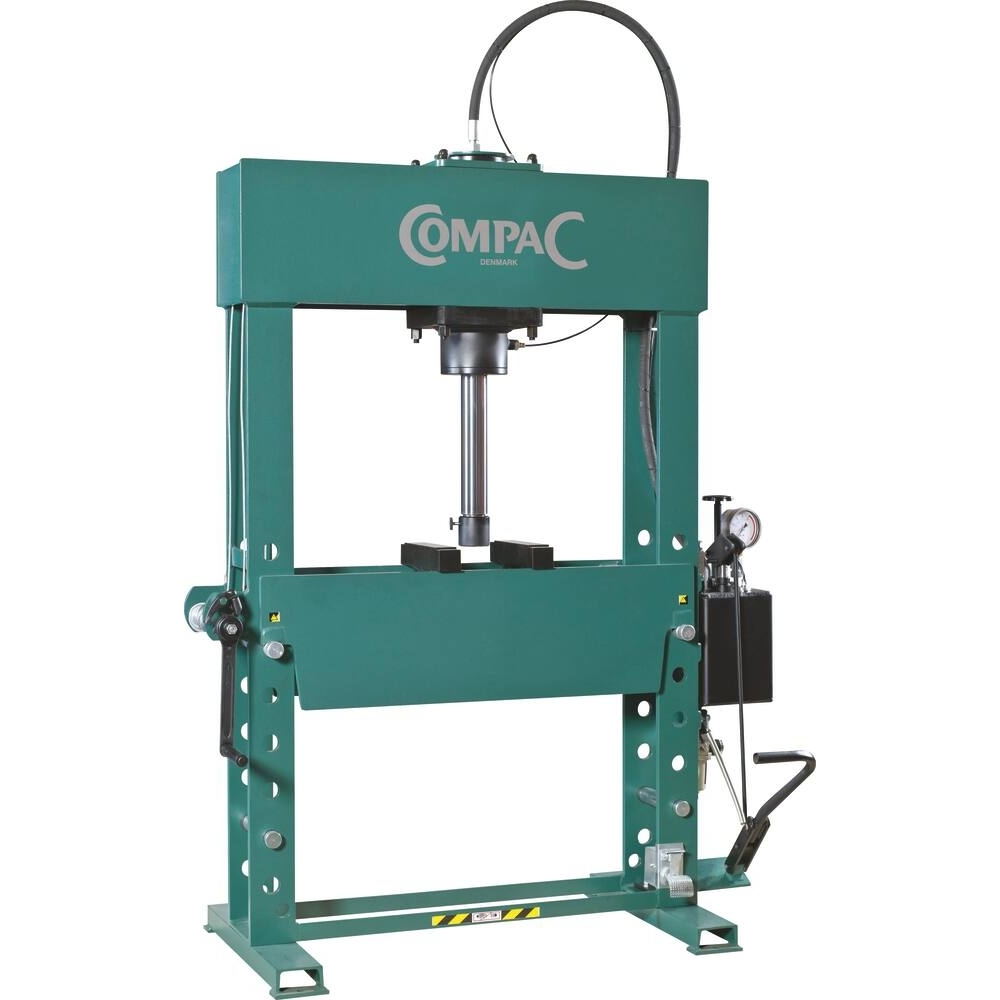

La presse d'atelier manuelle et pneumatique 50T Bati Soudé avec pédale est un outil essentiel pour vos travaux de mise en forme et d'assemblage. Ce modèle robuste et performant est conçu pour offrir une excellente stabilité et facilité d'utilisation.
Son fonctionnement repose sur un vérin mobile avec une course très longue de 300 mm, permettant de s'adapter à différents types de pièces à travailler. La précision est facilitée grâce à un manomètre à lecture facile, vous garantissant un contrôle optimal de la force appliquée. Le treuil intégré permet une montée et descente rapide de la table, optimisant ainsi votre productivité.
Les caractéristiques techniques incluent une force allant jusqu'à 50 tonnes, un piston chromé pour une meilleure durabilité et deux supports en V pour un maintien sécurisé des pièces à usiner. Cette presse est idéale pour les professionnels et les passionnés de bricolage qui recherchent un outil fiable et efficace.
Vérin mobile.
Course très longue de 300mm.
Manomètre à lecture facile.
Treuil pour la montée et descente rapide de la table.
Deux supports en V.
Piston chromé.
Force 50T.
Avec pédale.
Description et fonctionnement :
- Vérin mobile avec une course très longue de 300 mm.
- Piston chromé pour une meilleure durabilité.
- Manomètre à lecture facile permettant un contrôle précis de la force appliquée.

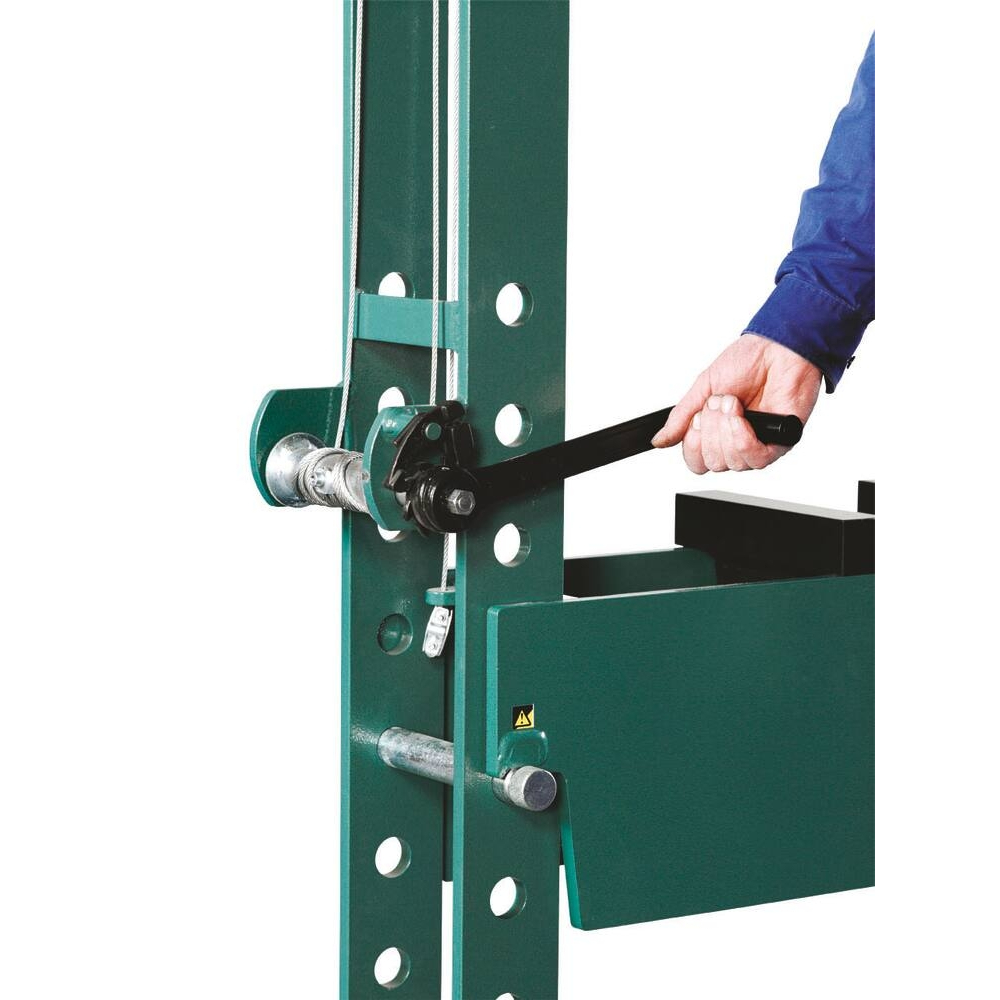

- Treuil intégré pour la montée et la descente rapide de la table.
- Deux supports en V pour un maintien sécurisé des pièces à usiner.

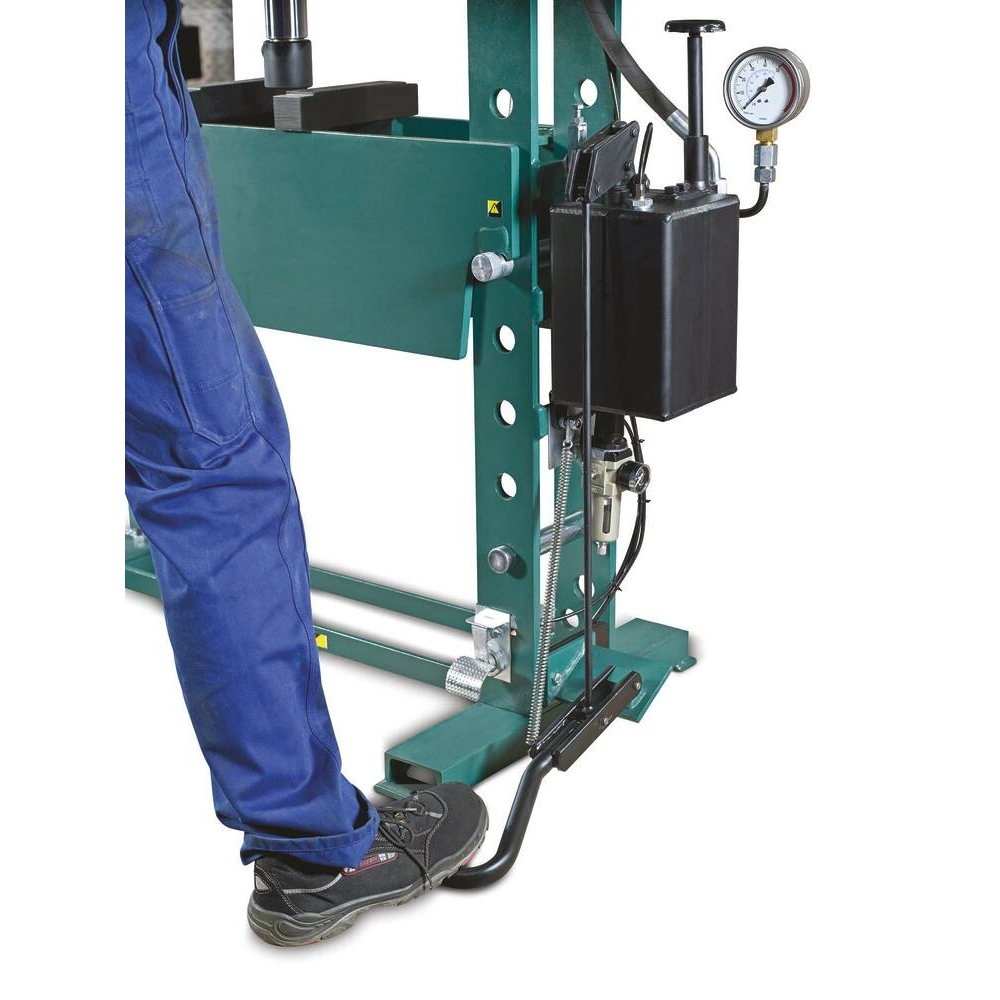

- Commande au pied avec pédale d'approche pneumatique, permettant une utilisation mains libres.
Caractéristiques techniques :
- Force de travail maximale : 50 tonnes.
- Type : manuelle et pneumatique.
- Poids total : 370 kg.

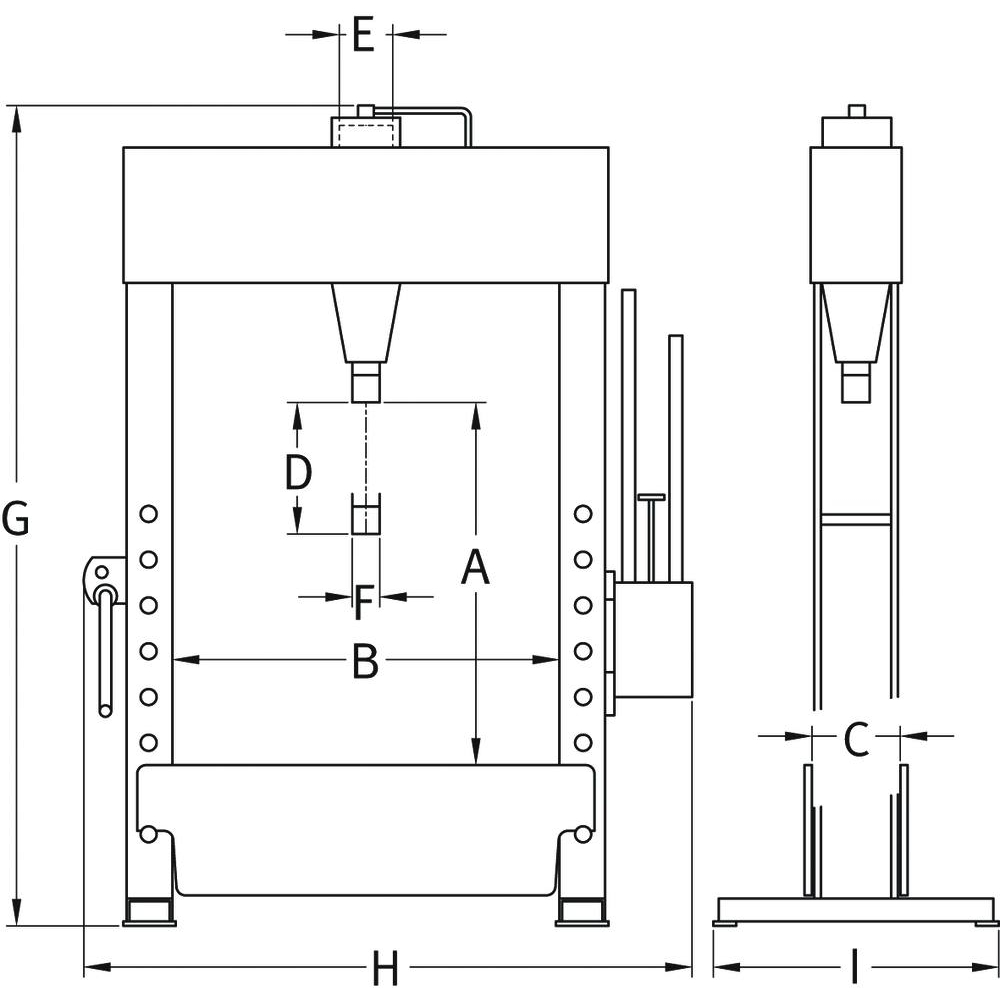

- Dimensions principales :
- Hauteur (G) : 1990 mm
- Largeur (B) : 840 mm
- Profondeur (A) : 750 mm
- Autres dimensions : C = 200 mm, D = 300 mm, E = 125 mm, F = 70 mm, H = 1350 mm.
Options disponibles :
- Jeu de poinçons réf. 15009.
- Kit de roulements réf. 15016.
- Écran de protection réf. 15381.
Avantages :
- Pédale d'approche pneumatique pour un contrôle précis.
- Commande à pédale pour une utilisation mains libres, améliorant la sécurité et la productivité.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document.
Normes et certifications :
- Garantie 5 ans.
- Aucune autre norme ou certification mentionnée.
Cette presse est adaptée aux professionnels et aux amateurs exigeants, offrant un outil fiable et efficace pour diverses opérations d'atelier nécessitant une force importante et un contrôle précis.
Course du vérin : 300mm
Force de travail : 50T
Type : manuelle et pneumatique
Option : Jeu de poinçons réf.15009, Kit de roulements réf.15016 et Ecran de protection 15381
Capacité maxi : 50T
Type de vérin : mobile
Type de bâti : soudé
Poids article : 315KG
A : 750mm
B : 840mm
C : 200mm
D : 300mm
E : 125mm
F : 70mm
G : 1990mm
H : 1350mm
I : 630mm
L'utilisation prévoit de positionner la table juste au-dessus de la hauteur de travail désirée, d'insérer les rivets ou pièces, puis de baisser la table jusqu'à ce qu'elle touche les pièces à usiner. À partir de 55 % de la pression maximale, le matériau doit être supporté par les deux supports en V. Le piston est ensuite retourné par une fonction pneumatique en tournant une poignée de retour.
Ce fonctionnement est adapté aux travaux de mise en forme et d'assemblage nécessitant une force importante, avec un contrôle précis de la pression appliquée.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelle est la capacité maximale de la presse et comment cela influence-t-il son usage ?
La presse d'atelier offre une force de travail maximale de 50 tonnes, ce qui permet de réaliser des travaux exigeant une puissance importante. Cette capacité est adaptée aux opérations de mise en forme et d'assemblage nécessitant une pression élevée.
Comment la presse garantit-elle un contrôle précis de la pression appliquée ?
Un manomètre à lecture facile est intégré pour permettre un contrôle précis de la force appliquée. La commande au pied avec pédale pneumatique assure une approche rapide et mains libres du piston vers la pièce, facilitant ainsi une pression progressive et maîtrisée.
Quels sont les éléments spécifiques qui assurent la stabilité et la sécurité des pièces lors de l’utilisation ?
La presse est équipée de deux supports en V qui maintiennent solidement les pièces à usiner. De plus, le bâti soudé assure une excellente stabilité lors des opérations, limitant les risques de déplacement ou de projection accidentelle.
Comment se déroule le fonctionnement technique de la presse ?
Le vérin mobile dispose d’une course longue de 300 mm, permettant de s’adapter à différentes tailles de pièces. La montée et la descente rapide de la table sont assurées par un treuil intégré. La pression est augmentée manuellement via la pédale ou la poignée après approche pneumatique, et le retour du piston s’effectue par une fonction pneumatique en tournant une poignée de retour.
Quelles sont les précautions à respecter pour éviter d’endommager la presse ?
Il est essentiel de ne pas dépasser la pression maximale de 50 tonnes ni la course de 300 mm pour éviter d’endommager les joints du vérin et le presse-étoupe. La pièce à usiner doit toujours être stable et supportée correctement, notamment par les deux supports en V à partir de 40 % de la pression maximale.
